Номер по Госреестру СИ: 84940-22
84940-22 Машины испытательные универсальные электромеханические
(LabTest)
Назначение средства измерений:
Машины испытательные универсальные электромеханические LabTest (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб, отрыв и сдвиг в режиме статического нагружения.
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 3
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 4
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 5
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 6
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 7
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 8
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 9
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «Test & Motion», «Test & Motion+», устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений.
Уровень защиты ПО «Test & Motion», «Test & Motion+» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Test & Motion |
Test & Motion+ |
Номер версии (идентификационный номер ПО), не ниже |
4.0.0.0 |
5.4.7.0 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Машины испытательные универсальные электромеханические LabTest. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным электромеханическим LabTestГосударственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Техническая документация «LABORTECH s.r.o.», Чешская Республика.
Изготовитель
«LABORTECH s.r.o.», Чешская Республика Адрес: Rolnicka 130a, 747 Opava, Czech Republic Тел.: +420 553 731 956, Факс:+420 553 731 748 E-mail: info@labortech.czИспытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным датчиком силы в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Значение силы и перемещения отображаются на дисплее персонального компьютера. Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Машины могут комплектоваться климатическими камерами, высокотемпературными печами, вакуумными камерами, различными датчиками продольной и поперечной деформации.
Машины выпускаются в следующих модификациях: 6.0051, 6.031, 6.051, 6.030, 6.050,
6.10, 6.20, 6.30, 6.50, 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600, 6.1000, 6.1200, 6.1600.
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой:
- машины модификаций 6.0051, 6.031, 6.051 - имеют одну колонну и две линейные направляющие;
-
- машины модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50 - имеют две колонны, четыре линейных направляющих, выпускаются в настольном или напольном исполнении, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.
-
- машины модификаций 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600 - имеют две колонны, четыре линейных направляющих, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.
-
- машины модификаций 6.1000, 6.1200, 6.1600 - имеют четыре колонны, четыре линейных направляющих, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.
Заводской номер машин в буквенно-числовом формате указывается на маркировочной табличке, расположенной на задней части рамы.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин испытательных универсальных электромеханических LabTest представлен на рисунках 1 - 8.
Общий вид маркировочной таблички представлен на рисунке 9.

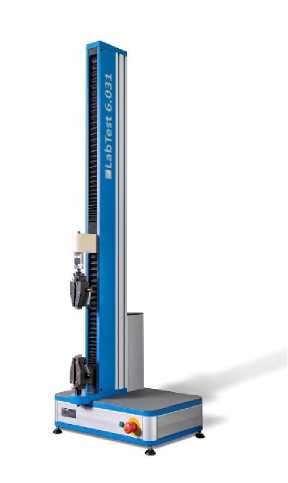

Рисунок 1 - Общий вид машин модификаций
6.0051, 6.031, 6.051

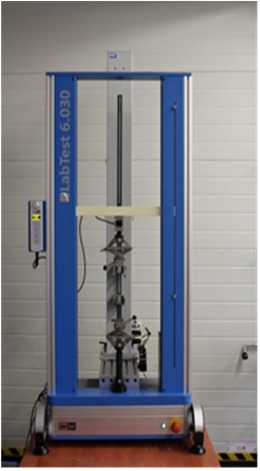

Рисунок 2 - Общий вид машин модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50 настольного
исполнения

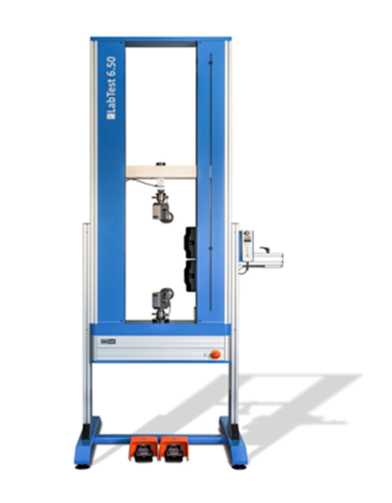

Рисунок 3 - Общий вид машин модификаций
6.030, 6.050, 6.10, 6.20, 6.30, 6.50 напольного
исполнения

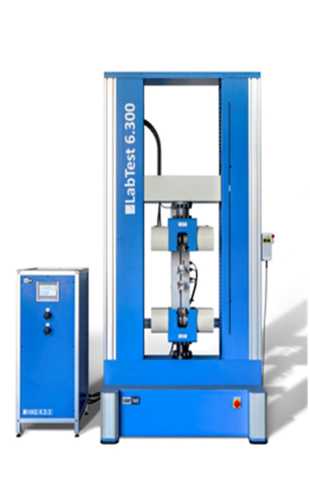

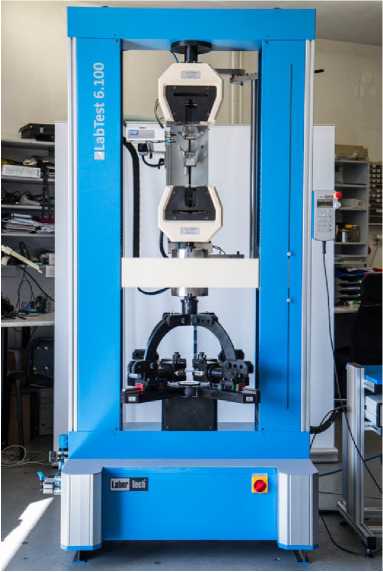

Рисунок 4 - Общий вид машин модификаций
6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600

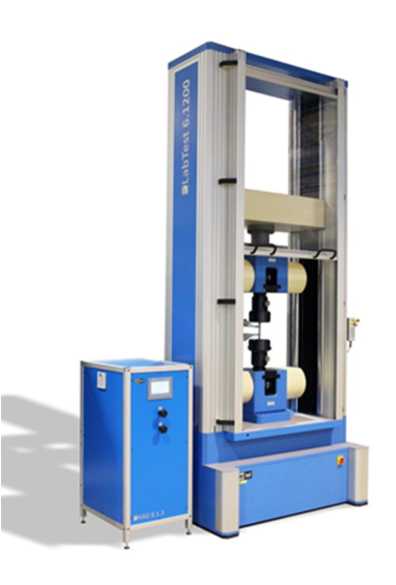

Рисунок 5 - Общий вид машин модификаций
6.1000, 6.1200, 6.1600

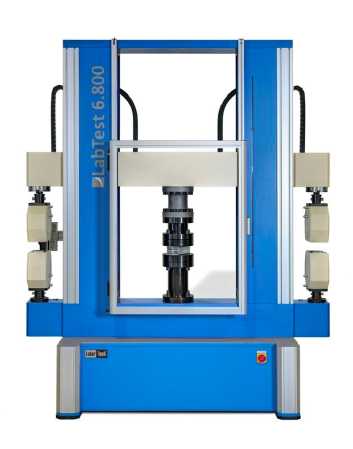

Рисунок 6 - Общий вид испытательных машин с верхней и нижней рабочей зоной модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50, 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600, 6.1000, 6.1200, 6.1600

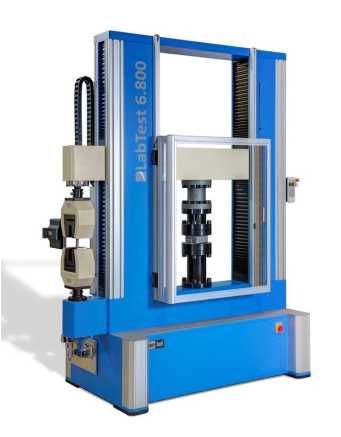

Рисунок 7 - Общий вид испытательных машин с одной боковой рабочей зоной модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50, 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600, 6.1000, 6.1200, 6.1600
Рисунок 8 - Общий вид испытательных машин с двумя боковыми рабочими зонами модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50, 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600, 6.1000, 6.1200, 6.1600
LABORTECH, $ to.. RolntcU 130». 747 05 Opava W .420 553 731 954. .420 553 ЬЫ ЫЛ E-mail info^aborteeh.er. www labortech ri
Рисунок 9 - Общий вид маркировочной таблички
’ear o< manufacture I Rok wroby Мам load / Maa. ratileni:
Power volt are / Napajcci napeti
В процессе эксплуатации машины не предусматривают внешних механических или электронных регулировок. Пломбирование машин не производится

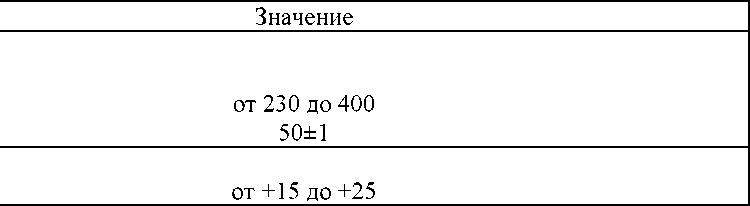

Таблица 5 -
Наименование |
Обозначение |
Количество |
Машина испытательные универсальные электромеханические LabTest в комплекте |
1 шт. | |
Персональный компьютер с ПО |
1 шт. | |
Комплект кабелей соединительных |
1 компл. | |
Приспособления для проведения испытаний |
по заказу | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. |
