Номер по Госреестру СИ: 85528-22
85528-22 Измерители перемещений (деформаций) оптические бесконтактные
(AOX-ONE)
Назначение средства измерений:
Измерители перемещений (деформаций) оптические бесконтактные AOX-ONE (далее -измерители) предназначены для измерений продольных и поперечных деформаций образцов и изделий, при проведении их испытаний на механические воздействия: растяжение, сжатие, изгиб, скручивание, испытания внутренним давлением.
Внешний вид.
Измерители перемещений (деформаций) оптические бесконтактные
Рисунок № 1
Внешний вид.
Измерители перемещений (деформаций) оптические бесконтактные
Рисунок № 2
Внешний вид.
Измерители перемещений (деформаций) оптические бесконтактные
Рисунок № 3
Внешний вид.
Измерители перемещений (деформаций) оптические бесконтактные
Рисунок № 4
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства - 11.05.2027
Номер записи - 187577
ID в реестре СИ - 1399579
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации AOX-ONE-М5, AOX-ONE-M5,
Производитель
Изготовитель - "LABORTECH s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2022.05.11 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Измерители перемещений (деформаций) оптические бесконтактные (AOX-ONE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85528-22 Измерители перемещений (деформаций) оптические бесконтактные (AOX-ONE) "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
55927-13 Измерители перемещений (деформаций) лазерные (ЛТС) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
85528-22 Измерители перемещений (деформаций) оптические бесконтактные (AOX-ONE) "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
83188-21 Расходомеры-счётчики электромагнитные (Питерфлоу Т) Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник") (РОССИЯ г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург.) |
|
85528-22 Измерители перемещений (деформаций) оптические бесконтактные (AOX-ONE) "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
87716-22 Измерители перемещений (деформаций) бесконтактные (M-VIEW) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "Метротест" (ООО "Метротест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83241-21 27.09.2026 |
Системы измерительные оптические, ОРТОLab 55 II "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
84940-22 25.03.2027 |
Машины испытательные универсальные электромеханические, LabTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85528-22 11.05.2027 |
Измерители перемещений (деформаций) оптические бесконтактные, AOX-ONE "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85876-22 17.06.2027 |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEPTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
86259-22 26.07.2027 |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEP Test "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Измерители перемещений (деформаций) бесконтактные (M-VIEW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители перемещений (деформаций) бесконтактные (M-VIEW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с измерителями используется метрологически значимое программное обеспечение «Alpha» (далее - ПО), устанавливаемое на персональный компьютер.
ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Объединение полученных результатов измерений в общий массив данных при использовании более одного измерителя происходит при помощи ПО автоматически.
Уровень защиты ПО «Alpha» - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Alpha» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Методы измерений» и разделе 6 «Проведение измерений и подстройка метода измерений» «Измерители перемещений (деформаций) оптические бесконтактные AOX-ONE. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям перемещений (деформаций) оптическим бесконтактным AOX-ONEТехническая документация «LABORTECH s.r.o.», Чешская Республика
Изготовитель
«LABORTECH s.r.o.», Чешская РеспубликаАдрес: Rolnicka 1543/130a, 747 05 Opava, Czech Republic
Тел.: +420 553 731 956, факс: +420 553 731 748
E-mail: info@labortech.cz
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип действия измерителей основан на методике корреляции цифровых фото- и видеоизображений DIC (Digital Image Correlation). Суть метода заключается в программной обработке изображений исходных и деформированных состояний образца. Перемещения (деформации) на поверхности образца измеряются по относительному изменению положения измеряемой точки, определяемой ближайшим окружением данной точки относительно предыдущего положения. В случае, если точку невозможно определить её ближайшим окружением на естественной поверхности тела, необходимо применить спеклы. Под спеклами понимается стохастическая матрица контрастных черных точек на равномерном белом фоне. Одновременно можно измерять несколько точек и сравнивать их друг с другом.
Конструктивно измерители изготавливаются в корпусе, в котором размещается встроенная камера с заданными разрешением и скоростью передачи данных выполняемых измерений. Для поддержания оптимальной освещенности образца в корпус измерителя также встроены низковольтные и низкотемпературные светодиодные осветители. Для обработки результатов выполненных измерений используется персональный компьютер с программным обеспечением.
К приборам данного типа относятся измерители перемещений (деформаций) оптические бесконтактные AOX-ONE модификаций AOX-ONE-M5 и AOX-ONE-M9.
Для увеличения диапазона измерений по оси Y (продольное направление) измерители могут соединяться друг с другом. При таком подключении возможно подключать не более трех измерителей, при этом диапазон измерений для оси X (поперечное направление) остается прежним. В зависимости от количества подключенных измерителей диапазон измерений для оси Y увеличивается в два раза при подключении двух (рис.3) или в три раза при подключении трех (рис.4). Подобные комбинации измерителей возможны при условии идентичности моделей подключаемых измерителей.
Заводской номер измерителя в числовом формате указывается методом печати на маркировочной табличке, расположенной на задней стороне алюминиевого корпуса измерителя. Если при измерениях используется более одного измерителя, то при выполнении поверки в документах указываются все заводские номера.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

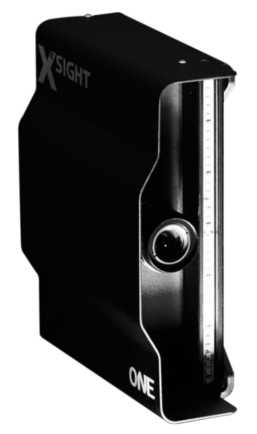

Рисунок 1 - Общий вид измерителей перемещений (деформаций) оптических бесконтактных AOX-ONE
В процессе эксплуатации измерителей не предусматриваются внешние механические или электронные регулировки, за исключением настройки резкости и экспозиции объектива. Ограничение несанкционированного доступа к узлам измерителей обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

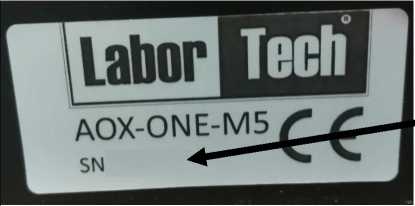

Рисунок 2 - Общий вид маркировочной таблички
Место указания заводского номера
Рисунок 3 - Общий вид подключения двух измерителей

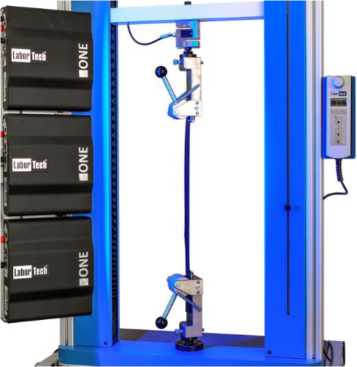

Рисунок 4 - Общий вид подключения трех измерителей
