Сведения о средстве измерений: 86259-22 Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию

Номер по Госреестру СИ: 86259-22
86259-22 Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
(CREEP Test)

Назначение средства измерений:
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest (далее - машины) предназначены для задания силы (нагрузки) и измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях образцов металлов, сплавов и композитов.

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 1

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 2

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 3

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 4

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 4

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 5

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 5

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 6

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 6

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 7

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 7

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 8

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 8

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 9

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 9

Внешний вид. Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, http://oei-analitika.ru рисунок № 10

Внешний вид.
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
Рисунок № 10

Общие сведения

Дата публикации - 04.08.2022
Срок свидетельства - 26.07.2027
Номер записи - 188243
ID в реестре СИ - 1401219
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "LABORTECH s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_13 Поверки по производителю СИ (подробно)

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
Ссылочное поле на описание типа СИ с наименованием средства измерений
Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1808 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию (CREEP Test)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
86259-22 Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию (CREEP Test) "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	58225-14 Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново)

Все средства измерений Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы»)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
83241-21 27.09.2026	Системы измерительные оптические, ОРТОLab 55 II "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	ОТ МП	1 год
84940-22 25.03.2027	Машины испытательные универсальные электромеханические, LabTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	ОТ МП	1 год
85528-22 11.05.2027	Измерители перемещений (деформаций) оптические бесконтактные, AOX-ONE "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	ОТ МП	1 год
85876-22 17.06.2027	Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEPTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	ОТ МП	1 год
86259-22 26.07.2027	Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEP Test "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )	ОТ МП	1 год

CL_4 Соотношение между калибровкой и поверкой СИ

В разработке

Кто поверяет Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Для работы с машинами используется метрологически значимое программное обеспечение «LOTETest - BASIC», «CREEPTest - BASIC», «Test & Motion», «Test & Motion +» (далее ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Test & Motion	Test & Motion+	LOTETest -BASIS	CREEPTest -BASIS
Номер версии (идентификационный номер ПО), не ниже	5.5.1.0	5.4.4.2	0.2	3.00
Цифровой идентификатор ПО	-	-	-	-

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в:

- разделе 2.2.5 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.1 . Руководство по эксплуатации»;
- разделе 2.3.5 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.4 . Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений силы, утверждённая приказом

Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 140"⁹до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Техническая документация «LABORTECH s.r.o.», Чешская Республика.

Правообладатель

«LABORTECH s.r.o.», Чешская Республика

Адрес: Rolnicka 130a, 747 Opava, Czech Republic

Тел.: +420 553 731 956, Факс:+420 553 731 748 E-mail: info@labortech.cz

Изготовитель

«LABORTECH s.r.o.», Чешская Республика
Адрес: Rolnicka 130a, 747 Opava, Czech Republic
Тел.: +420 553 731 956, Факс:+420 553 731 748
E-mail: info@labortech.cz

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель

«LABORTECH s.r.o.», Чешская Республика
Адрес: Rolnicka 130a, 747 Opava, Czech Republic
Тел.: +420 553 731 956, Факс:+420 553 731 748 E-mail: info@labortech.cz

Принцип действия машины заключается в автоматическом задании силы (нагрузки) грузами, входящими в комплект машины, или двигателем, на испытуемый образец прямым или рычажным способом нагружения. Измерение линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) осуществляется за счет установки и подключения датчика измерений линейных размеров (продольной деформации) к блоку управления машины.

Машина представляет собой измерительную установку, которая, в зависимости от вида испытаний, может автоматически задавать силу (нагрузку) на образце и содержать канал измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях.

Конструктивно машины состоят из основания, направляющих колонн, подвижной траверсы со шпиндельным приводом и неподвижной траверсы, захватами для крепления испытываемого образца на траверсах, нагружающего устройства рычажного типа, комплектов грузов, блока управления машины, встроенного в раму.

Приложение нагрузки задается при помощи грузов, вес которых прикладывается к длинному плечу рычага. В системе нагружения предусмотрен датчик, фиксирующий отклонение рычага от горизонтального положения и связанный обратной связью со шпиндельным приводом подвижной траверсы, которая своим перемещением приводит рычаг в горизонтальное положение. Дополнительно может подключаться двигатель, поддерживающий постоянную нагрузку, состоящий из шпиндельного привода с интегрированным сервоприводом переменного тока. При нагружении двигателем правое длинное плечо фиксируется болтами к основанию рамы, при этом измерение нагрузки будет происходить при помощи дополнительно установленного тензометрического датчика силы, закрепленного между длинным плечом рычага и подвесом.

По заказу машины могут комплектоваться каналом измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях. Канал измерений линейных размеров (продольной деформации) состоит из датчика измерений линейных размеров (деформации), подключаемого к блоку управления машиной. Датчики измерений линейных размеров (деформации) предназначены для измерения деформации образца при испытаниях на ползучесть и релаксацию. В зависимости от заказа машины могут комплектоваться следующими датчиками измерений линейных размеров (продольной деформации): 3448-010M-050, 3448-025M-010, 3549-010M-050 (-ST/-HT), 3549-050M-050 (-ST/-HT), 3648-010M-005 (-ST/-HT), 3648-010M-020 (-ST/-HT), 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT), 3542-050M-010 (-LT/-ST/-HT1/-HT2/-LHT), 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT), 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT), CDE 800-1000-1200, 7650A-0125M-020M (-ST/-HT), 7650A-025M-025M (-ST/-HT), 7642-010M-125M, 7642-025M-075M, 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT), IRC 1200, 3543-100M-050M (-ST/-HT1), 3543-200M-025M (-ST/-HT1), ЕХН 15 - 6 А, ЕХН 25 - 5А, MFHT - 5. Датчики измерений линейных размеров (продольной деформации) различаются диапазоном измерений и имеют контактный тип крепления на испытываемые образцы.

Блок управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и линейных размеров (продольной деформации) образцов на внешние устройства.

Машины выпускаются в 6 модификациях: CREEPTest 6.10C.1, CREEPTest 6.30C.1, CREEPTest 6.50C.1, CREEPTest 6.100C.1, CREEPTest 6.005C.4, CREEPTest 6.010C.4. Модификации машин отличаются метрологическими характеристиками, техническими характеристиками и направлением силы нагрузки.

Машины модификаций CREEPTest 6.10C.1, CREEPTest 6.30C.1, CREEPTest 6.50C.1, CREEPTest 6.100C.1 работают в режиме растяжения. Дополнительно может подключаться двигатель, поддерживающий постоянную нагрузку.

Машины модификаций CREEPTest 6.005C.4, CREEPTest 6.010C.4 работают в режиме сжатия.

Машины также имеют возможность установки муфельных печей для испытаний образцов в различных температурных условиях.

Заводской номер в числовом формате указывается методом гравировки на маркировочной табличке, расположенной на машине на задней стенке корпуса машины.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машин приведён на рисунках 1,2.

Общий вид типовой маркировки (заводской таблички) машин приведён на рисунке 3. Общий вид датчиков измерений линейных размеров (деформации) приведён на рисунках 4 - 14.

Внешний вид. Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300), http://oei-analitika.ru

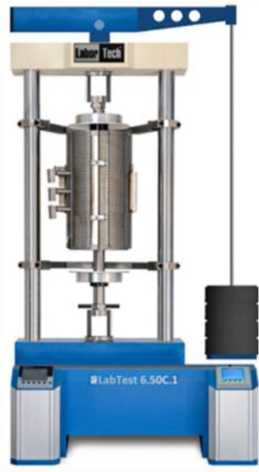

Рисунок 1 - Общий вид машин модификаций

CREEPTest 6.10C.1, CREEPTest 6.30C.1,

CREEPTest 6.50C.1, CREEPTest 6.100C.1

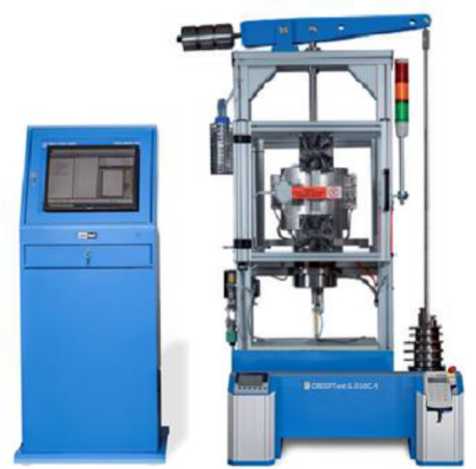

Рисунок 2 - Общий вид машин модификаций

CREEPTest 6.005C.4, CREEPTest 6.010C.4

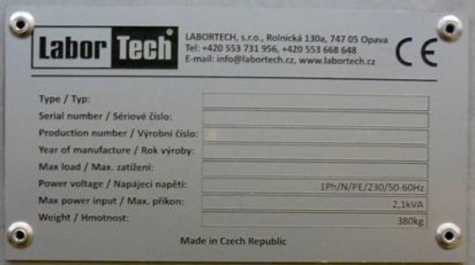

Рисунок 3 - Общий вид типовой маркировки (заводской таблички) машин

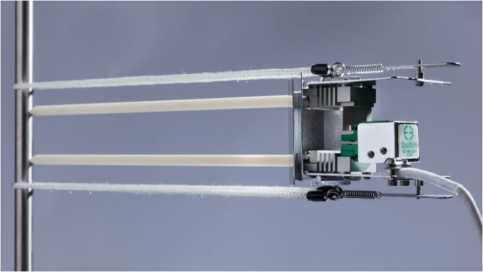

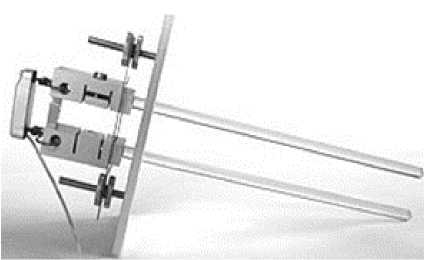

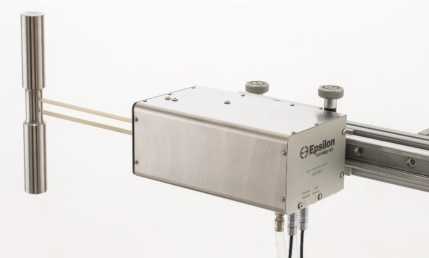

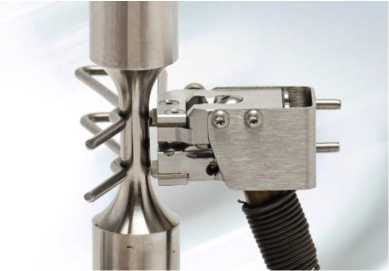

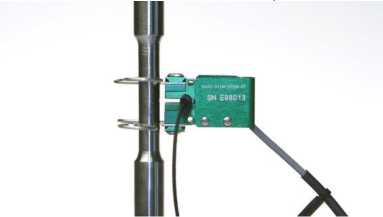

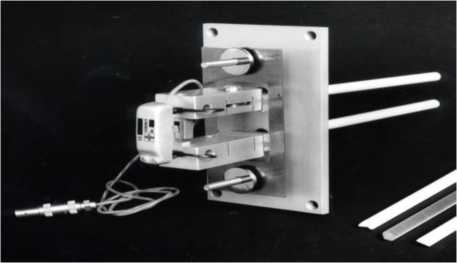

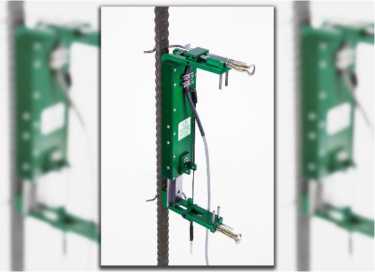

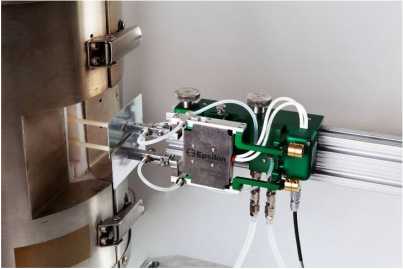

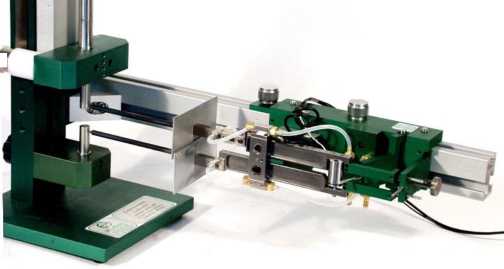

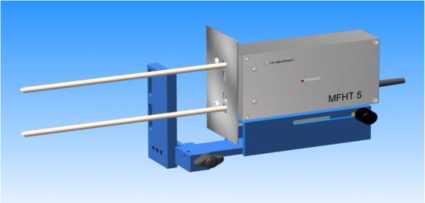

Рисунок 4 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3448-010M-050, 3448-025M-010

Рисунок 5 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3549-010M-050 (-ST/-HT) 3549-050M-050 (-ST/-HT)

Рисунок 6 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3648-010M-005 (-ST/-HT), 3648-010M-020 (-ST/-HT)

Рисунок 7 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 7642-010M-125M, 7642-025M-075M

Рисунок 8 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 7650A-0125M-020M (-ST/-HT) 7650A-025M-025M (-ST/-HT)

Рисунок 9 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT), 3542-050M-010 (-LT/-ST/-

Рисунок 10 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3543-100M-050M (-ST/-HT1), 3543-200M-025M (-ST/-HT1)

Рисунок 11 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT), 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT), 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT)

Рисунок 12 - Общий вид датчиков измерений

линейных размеров (деформации) модификаций IRC 1200, CDE 800-1000-1200

Рисунок 13 - Общий вид датчиков измерений линейных размеров (деформации) модификаций ЕХН 15 - 6 А, ЕХН 25 - 5А

Рисунок 14 - Общий вид датчиков измерений линейных размеров (деформации) модификаций MFHT - 5

В процессе эксплуатации машины не предусматривают внешних механических или электронных регулировок. Пломбирование машин не производится.

Таблица 6 -

Наименование	Обозначение	Количество
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest в комплекте		1 шт.
Датчик измерений линейных размеров (деформации) (модификация в соответствии с заказом потребителя)	-	по заказу
Персональный компьютер с ПО		1 шт.
Комплект кабелей соединительных		1 компл.
Приспособления для проведения испытаний		по заказу
Термокамера/высокотемпературная печь		по заказу
Руководство по эксплуатации		1 экз.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Модификация / Значение
	CREEPTest 6.005C.4	CREEPTest 6.010C.4	CREEPTest 6.10C.1	CREEPTest 6.30C.1	CREEPTest 6.50C.1	CREEPTest 6.100C.1
Диапазон измерений силы, кН	от 0,0015 до 0,5	от 0,003 до 1	от 0,4 до 10	от 1,2 до 30	от 2 до 50	от 4 до 100
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,3 % до 1 % включительно от верхнего предела измерений, %	±1		-
Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 % до 100 % включительно от верхнего предела измерений, %	±0,5		-
Пределы допускаемой относительной погрешности измерений силы, %	-		±1

Модификация датчика измерений линейных размеров (деформации)	Диапазон измерений линейных размеров (продольной деформации), мм		Модификация датчика измерений линейных размеров (деформации)	Диапазон измерений линейных размеров (продольной деформации), мм
	растяжение	сжатие		растяжение	сжатие
3448-010M-050	от +0,02 до +5,00	от -0,02 до -1,00	7650A-0125M-020M (-ST/- HT)	от +0,02 до +2,00	от -0,02 до -1,00
3448-025M-010	от +0,02 до +2,50	от -0,02 до -2,50	7650A-025M-025M (-ST/- HT)	от +0,02 до +2,50	от -0,02 до -0,50
3549-010M-050 (-ST/-HT)	от +0,02 до +5,00	от -0,02 до -1,00	7642-010M-125M	от +0,02 до +12,50	от -0,02 до -1,50
3549-050M-050 (-ST/-HT)	от +0,02 до +25,00	от -0,02 до -5,00	7642-025M-075M	от +0,02 до +7,50	от -0,02 до -1,50
3648-010M-005 (-ST/-HT)	от +0,02 до +0,50	от -0,02 до -2,50	3442-0050-050T (-LT/-ST/- HT1/-HT2/-LHT)	от +0,02 до +12,70	от -0,02 до -1,27
3648-010M-020 (-ST/-HT)	от +0,02 до +2,00	от -0,02 до -2,00	IRC 1200	от +1 до +152,4	-
3542-025M-050 (-LT/-ST/- HT1/-HT2/-LHT)	от +0,02 до +12,50	от -0,02 до -2,50	3543-100M-050M (-ST/-HT1)	от +0,02 до +50,00	-
3542-050M-010 (-LT/-ST/- HT1/-HT2/-LHT)	от +0,02 до +5,00	от -0,02 до -5,00	3543-200M-025M (-ST/-HT1)	от +0,02 до +25,00	-
3442-005M-050M (-LT/- ST/-HT1/-HT2/-LHT)	от +0,02 до +5,00	от -0,02 до -1,00	ЕХН 15 - 6 А	от +0,02 до +6,00	от -0,02 до -6,00
3442-010M-050M (-LT/- ST/-HT1/-HT2/-LHT)	от +0,02 до +5,00	от -0,02 до -1,00	ЕХН 25 - 5А	от +0,02 до + 5,00	от -0,02 до -5,00
CDE 800-1000-1200	от +1 до +152,4		MFHT - 5	от + 25,00 до + 5,00	от -25,00 до -5, 00

Таблица 4 - Метрологические характеристики датчиков измерений линейных размеров (деформации)

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений линейных размеров (продольной деформации) в диапазоне от 0,02 до 300 мкм включ., мкм	±3
Пределы допускаемой относительной погрешности измерений линейных размеров (продольной деформации) в диапазоне св. 300 мкм до верхнего предела измерений, %	±1

Таблица 5 - Основные технические характеристики

Наименование характеристики	Модификация / Значение
Наименование характеристики	CREEPTest 6.005C.4	CREEPTest 6.010C.4	CREEPTest 6.10C.1	CREEPTest 6.30C.1	CREEPTest 6.50C.1	CREEPTest 6.100C.1
Ширина рабочего пространства, мм	500	500	500	500	500	500
Высота рабочего пространства, мм, не более	1030	1030	1460	1460	1460	1460
Габаритные размеры (длина ^хширина ^х высота), мм, не более	1150x700x1850	1150x700x1850	1150x700x2130	1150x700x2280	1150x700x2280	1150x700x2280
Масса, кг, не более	420	420	590	665	665	665
Параметры электрического
питания:
- напряжение переменного тока, В			230⁺²² -33
- частота переменного тока, Гц			50±1
Диапазон рабочих температур, °С	от +15 до +25

Техническая поддержка
