Номер по Госреестру СИ: 83662-21
83662-21 Мерники металлические технические 1-го класса
(К7-ВМА)
Назначение средства измерений:
Мерники металлические технические 1-го класса К7-ВМА (далее - мерники) предназначены для измерений объема жидкости.
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 1
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 2
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2.4 паспорта К7-ВМА.ПС.Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса К7-ВМАПриказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Телефон/факс: (8412) 49-82-65
E-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Принцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.
Мерники представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники установлены на опорных лапах, для контроля правильности установки снабжены отвесом. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной патрубок путем поворота рукоятки его крана.
На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспечивающий его идентификацию. В процессе эксплуатации обеспечивается возможность прочтения и сохранность заводского номера.

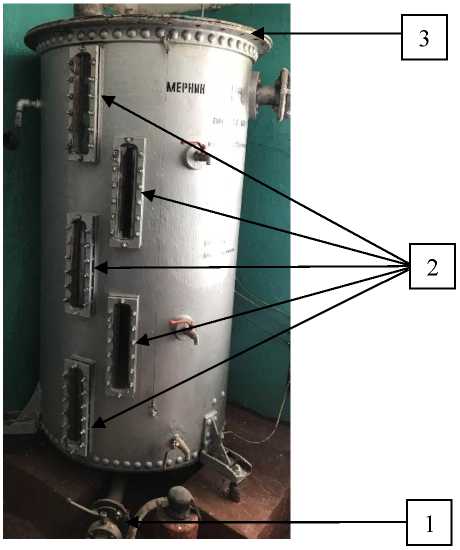

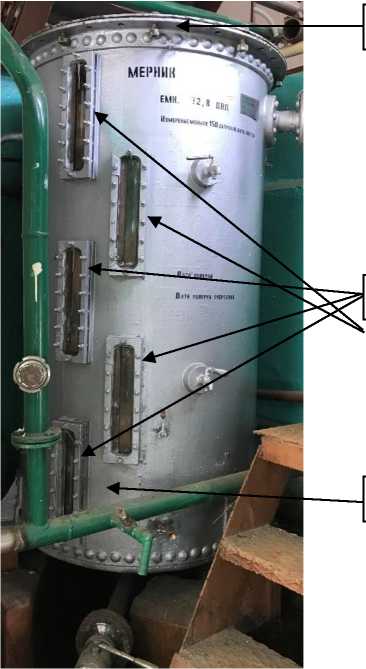

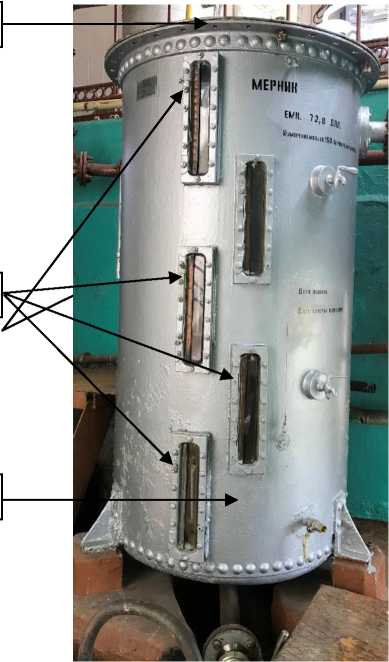

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Зав.№ 2394
Зав.№ 2549
Зав. № 3
Рисунок 1 - Общий вид мерников К7-ВМА и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Знак поверки наносится на следующие пломбы:
-
1 - пломба, ограничивающая доступ к крану слива;
-
2 - пломба, ограничивающая доступ к смотровому стеклу;
-
3 - пломба, ограничивающая доступ к люку горловины.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Мерник металлический технический 1 -го класса |
К7-ВМА |
1 шт. |
Мерник металлический технический К7-ВМА. Паспорт. |
К7-ВМА.ПС |
1 экз. |
представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Зав.№ 3 |
Зав.№ 2394 |
Зав.№ 2549 | |
Номинальная вместимость, дм3 |
726 |
752 |
730 |
Пределы допускаемой относительной погрешности при температуре плюс 20 °С, от номинального значения полной вместимости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более | |
- длина |
975 |
- ширина |
790 |
- высота |
2800 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
- относительная влажность, % |
от 30 до 80 |
