Номер по Госреестру СИ: 66161-16
66161-16 Мерники металлические технические 1-го класса
(Г4-ВИЦ, К7-ВМА)
Назначение средства измерений:
Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 1
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса Г4-ВИЦ, К7-ВМАГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.
Основные средства поверки:
Рабочий эталон не более ±0,02 %, 3.1.ZBM.0025.2012;
Рабочий эталон не более ±0,02 %, 3.1.ZBM.0001.2012;
Рабочий эталон не более ±0,02 %, 3.1.ZBM.0028.2012;
Рабочий эталон не более ±0,02 %, 3.1.ZBM.0030.2012;
1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность регистрационный номер в Федеральном информационном фонде
1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность регистрационный номер в Федеральном информационном фонде
1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность регистрационный номер в Федеральном информационном фонде
1-го разряда по ГОСТ 8.470 - 82, основная относительная погрешность регистрационный номер в Федеральном информационном фонде
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку горловины и на шкальные градуированные пластины мерника
Заявитель
ООО «Александровский спиртзавод № 14»ИНН 5806005902
Почтовый адрес: РФ, 442770, Пензенская область, Бессоновский район, с. Грабово, ул. Спиртзаводская, 8, тел./факс (841-40) 2-36-43
Е-mail: alex14sz@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20; www.penzacsm.ru
Тел./факс: (8412) 49-82-65; E-mail: pcsm@sura.ru
Принцип действия мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.
Мерники металлические технические 1-го класса выпускаются в двух_модификациях Г4-ВИЦ и К7-ВМА, которые отличаются конструктивно.
Мерники металлические технические 1-го класса Г4-ВИЦ представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Горловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметрально-противоположных точках. На переднем днище мерника установлен указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.
Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники металлические технические 1-го класса Г4-ВИЦ и К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На крышке цилиндра устанавливаются пломбы с оттиском клейм.

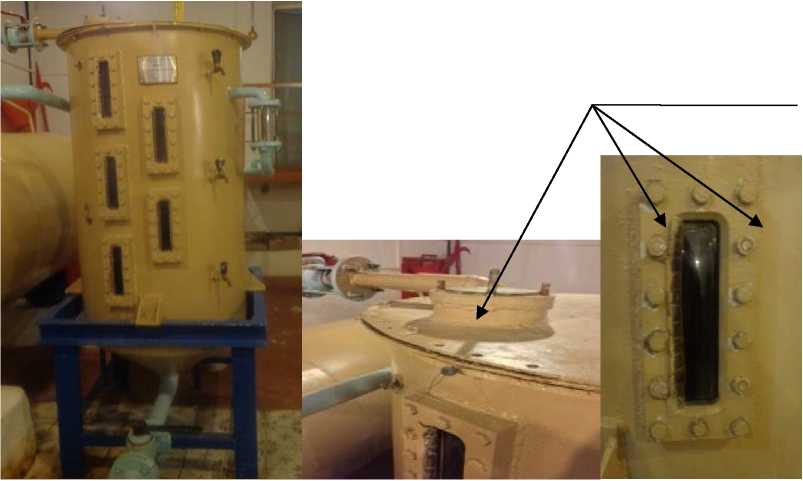

Общий вид мерников металлических технических 1-го класса К7-ВМА, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
а)
б)
в)
Рисунок 1 - а) общий вид, б) схема пломбировка крышки горловины, в) схема пломбировка шкальной пластины

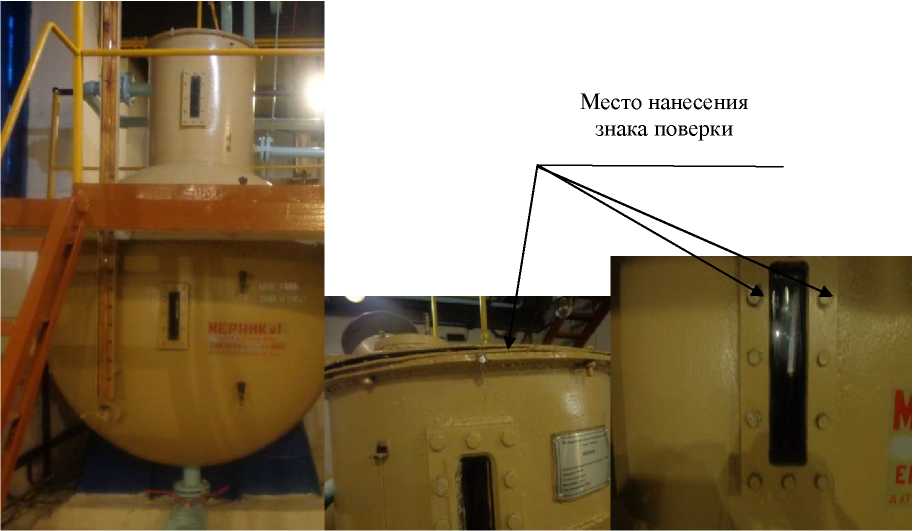

Общий вид мерников металлических технических 1-го класса Г4-ВИЦ, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
а) б) в)
Рисунок 2 - а) общий вид, б) схема пломбировка крышки горловины, в) схема пломбировка шкальной пластины
Таблица 1
Обозначение модификации, заводской номер |
Номинальное значение полной вместимости, дм3 |
Год выпуска |
Габаритные размеры, мм, не более | |
диаметр |
высота | |||
1 |
2 |
1978 |
3 |
4 |
К7-ВМА № 310 |
718 |
900 |
2800 | |
К7-ВМА № 661 |
727 |
900 |
2800 | |
К7-ВМА № 504 |
785 |
900 |
2800 |
Таблица 2
Обозначение модификации, заводской номер |
Номинальное значение полной вместимости, дм3 |
Год выпуска |
Г абаритные размеры, мм, не более | ||
длина |
ширина |
высота | |||
1 |
2 |
1992 |
3 |
4 |
5 |
Г4-ВИЦ №1825 |
2520 |
2900 |
3200 |
2200 | |
Г4-ВИЦ № 538 |
6310 |
2900 |
5900 |
2900 | |
Г4-ВИЦ № 516 |
6760 |
4900 |
5200 |
2750 | |
Г4-ВИЦ № 510 |
6800 |
4900 |
5200 |
2750 | |
Г4-ВИЦ № 540 |
11200 |
5600 |
5900 |
2700 | |
Г4-ВИЦ № 520 |
11200 |
5600 |
5900 |
2700 |
Таблица 3
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой относительной погрешности мерника при температуре +20 °С, от номинального значения полной вместимости, % |
±0,2 |
Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре +20 °С, дм3 |
о * ±(2-10-V) |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 84 до 106 |
*где V- номинальное значение полной вместимости мерника, дм3 |
