Номер по Госреестру СИ: 65616-16
65616-16 Мерник металлический технический 1-го класса горизонтальный
(Г4-ВИЦ-250)
Назначение средства измерений:
Мерник металлический технический 1-го класса горизонтальный Г4-ВИЦ-250 (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).
Внешний вид.
Мерник металлический технический 1-го класса горизонтальный
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса горизонтальному Г4-ВИЦ-250
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм3 по
ГОСТ 8.470-82; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерник пломбируют с нанесением знака поверки.
Изготовитель
ПО "Смелянский машиностроительный завод" (мерник изготовлен в 1963 г.) 20700, Украина, Черкасская область, г. Смела, ул. Ленина, 67
Заявитель
ОАО «Башспирт» Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24
Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1
ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru www.bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.
Конструктивно мерник представляет собой горизонтальный сварной сосуд цилиндрической формы с выпуклым днищем и цилиндрической горловиной.
Мерник снабжен следующей арматурой: труба наливная, опущенная почти до дна мерника; патрубок контрольный; труба сливная для слива спирта; кран пробно-спускной для отбора проб спирта из разных слоев; смотровое стекло для наблюдения за показаниями термометра, находящегося внутри мерника, окно смотровое, установленные на горловине в диаметрально противоположных точках. Кроме того, имеется воздушная трубка, служащая для сообщения внутренней полости мерника с атмосферой, люк смотровой; кронштейн.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Общий вид и места пломбирования мерника представлены на рисунке 1. Мерники пломбируют с нанесением знака поверки.

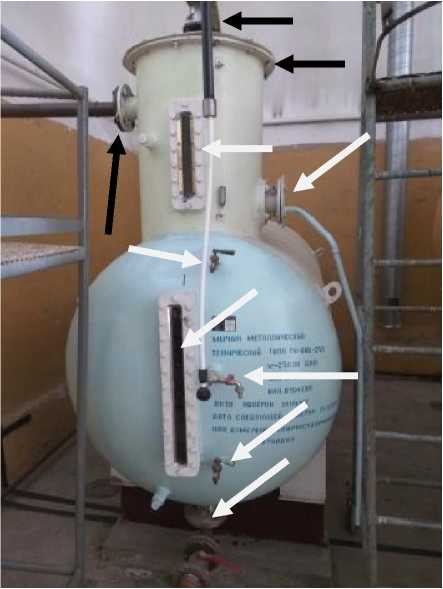

Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение отсутствует.
Таблица 1- Метрологические характеристики
Наименование параметра |
Значение |
Номинальная вместимость, дм3 |
2500 |
Пределы допускаемой относительной погрешности при температуре 20 °С, % |
±0,2 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение |
Г абаритные размеры, мм (длинахдиаметр) |
2840x1140 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +10 до +30 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
