Номер по Госреестру СИ: 81837-21
81837-21 Трансформаторы тока измерительные
(ТТИ)
Назначение средства измерений:
Трансформаторы тока измерительные ТТИ (далее - трансформаторы тока) предназначены для преобразования переменного тока в электрических цепях переменного тока напряжением до 0,66 кВ частотой 50 и 60 Гц, для контроля и передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления в сетях.

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 «Методы измерений» руководства по эксплуатации и паспорта.Нормативные и технические документы
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенными в пластмассовый изолирующий корпус. Пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа к вторичной обмотке трансформаторов тока.
Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены литерами Л1 и Л2, выводы вторичной обмотки обозначены литерами И1 и И2.
Трансформаторы тока изготавливаются в семи модификациях: ТТИ-А, ТТИ-30, ТТИ-40, ТТИ-60, ТТИ-85, ТТИ-100, ТТИ-125, отличающихся номинальным первичным током, номинальной вторичной нагрузкой, классом точности, а также имеют 8 конструктивных исполнений корпуса, отличающихся массой и габаритными размерами. Трансформаторы тока модификации ТТИ-30 изготавливаются в двух конструктивных исполнениях: габарит 1 и габарит 2.
Трансформаторы тока модификации ТТИ-А являются опорными, модификаций ТТИ-30, ТТИ-40, ТТИ-60, ТТИ-85, ТТИ-100, ТТИ-125 шинными.
На боковую часть корпуса наносится наклейка, разрушающаяся при попытке отклеивания. На наклейку наносится оттиск поверительного клейма. Выводы вторичной обмотки трансформаторов тока закрываются прозрачной пластиковой крышкой и пломбируются от несанкционированного доступа, после установки трансформаторов тока.
Заводской номер наносится на маркировочную табличку типографским способом в виде буквенно-цифрового кода.
На трансформаторах тока имеется табличка с техническими данными.
Общий вид трансформаторов тока и место нанесения поверительного клейма представлены на рисунках 1 - 8.
Схема пломбировки от несанкционированного доступа представлена на рисунках 1 - 8.
Трансформаторы тока относятся к не ремонтируемым и не восстанавливаемым изделиям.

поверительного клейма
Место
нанесения
------------------------------L
Место пломбировки
Рисунок 1 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-А

Место
нанесения
Место пломбировки
поверительного клейма

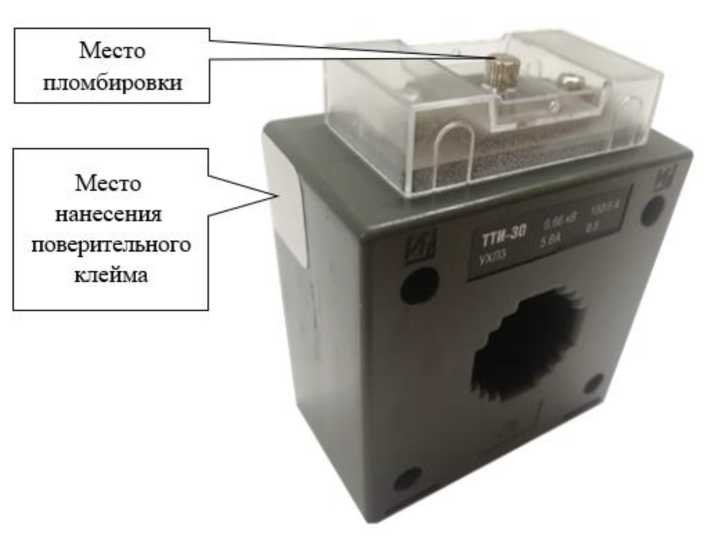

Рисунок 2 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-30 (габарит 1)

Место
поверптельного клейма
пломбировки
Место нанесения
Рисунок 3 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-30 (габарит 2)

Место
нанесения
Место пломбировки
поверптельного клейма

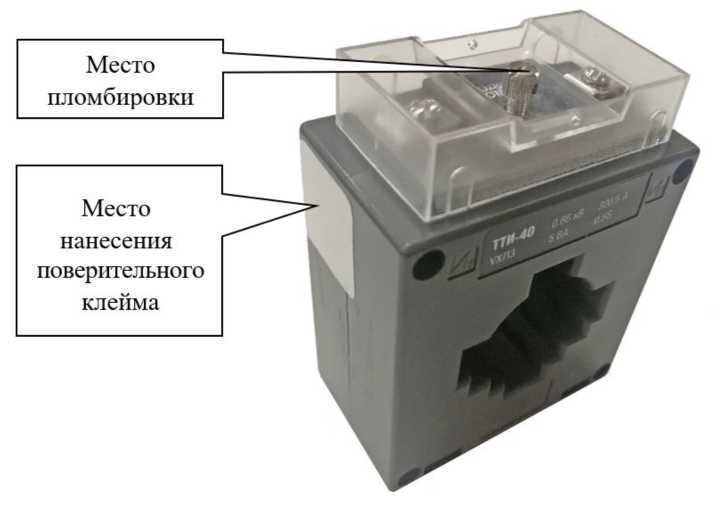

Рисунок 4 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-40

Место
нанесения
поверительного клейма
----------------L Место
пломбировки

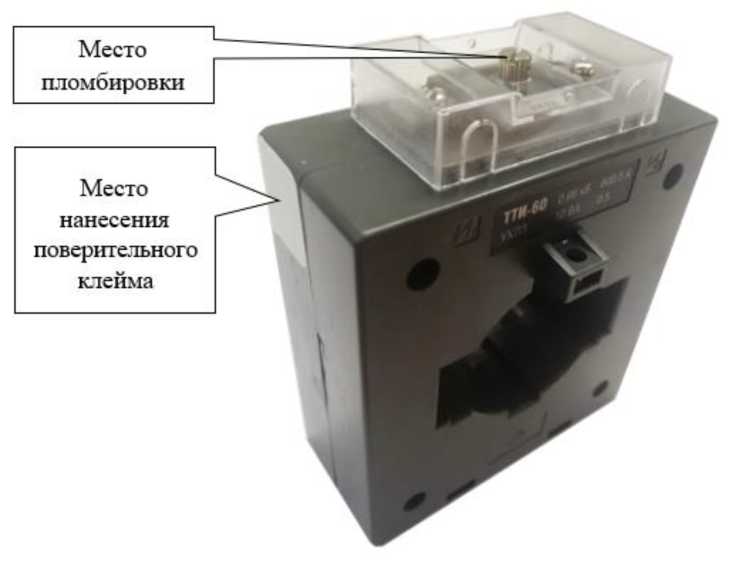

Рисунок 5 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-60

Место
нанесения
Место пломбировки
поверительного клейма

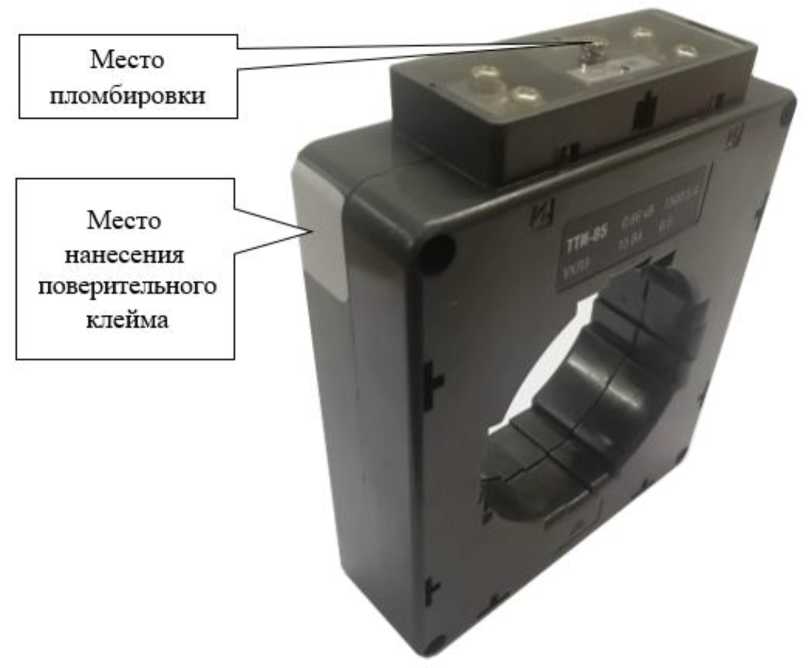

Рисунок 6 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-85

Место
нанесения
поверительного
клеима
Место пломбировки

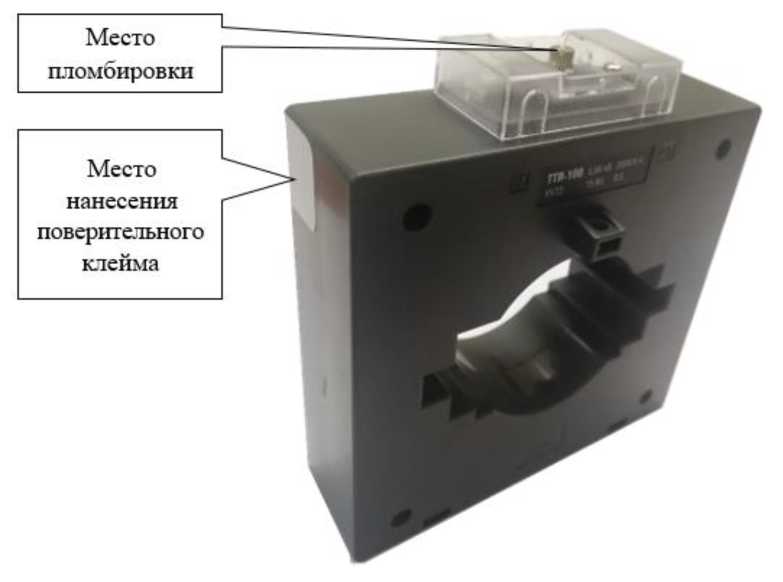

Рисунок 7 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-100

Место пломбировки
Место нанесения поверительного клейма

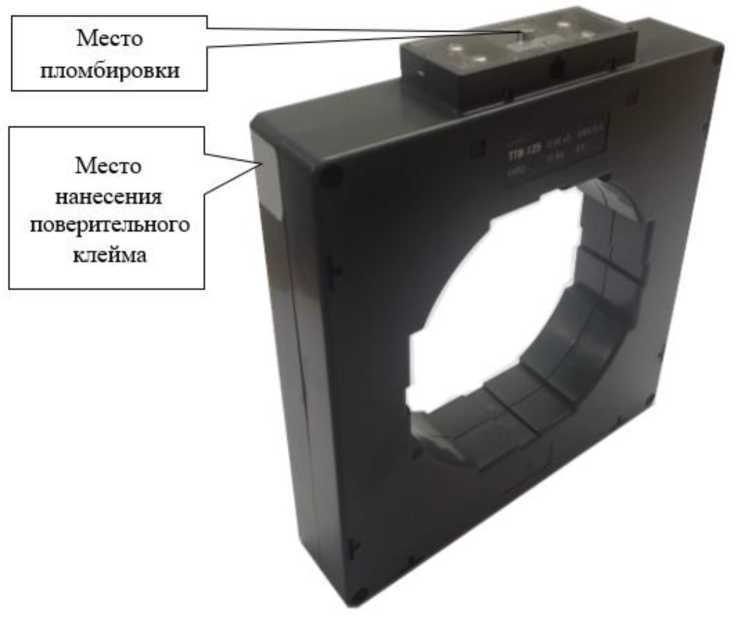

Рисунок 8 - Общий вид трансформаторов тока измерительных ТТИ, модификация ТТИ-125
Программное обеспечение отсутствует.
Таблица 3 - Комплектность трансформаторов тока
Наименование |
Обозначение |
Количество |
Трансформатор тока измерительный ТТИ |
- |
1 шт. |
Защитная крышка для выводов вторичной обмотки |
- |
1 шт. |
Держатели для крепления на монтажной поверхности |
- |
4 шт. * |
Крепежная пластина для модификаций ТТИ-30, ТТИ-40, ТТИ-60 |
- |
1 шт. |
Винты для крепления шины (кроме модификации ТТИ-А) |
- |
2 шт. |
Пластиковые изоляторы на винты (кроме модификации ТТИ-А) |
- |
2 шт. |
Упаковочная коробка |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Руководство по эксплуатации и паспорт |
- |
1 экз. |
* Для модификации ТТИ-А - 2 шт. |
Таблица 1 - Метрологические характеристики трансформаторов тока
Наименование характеристики |
Значение для модификации | ||||||
ТТИ-А |
ТТИ-30 |
ТТИ-40 |
ТТИ-60 |
ТТИ-85 |
ТТИ-100 |
ТТИ-125 | |
Номинальное напряжение, кВ |
0,66 | ||||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||
Номинальный |
5; 10; 15; 20; |
100; |
300; |
600; |
750; |
1000; |
1500; |
первичный ток, А |
25; 30; 40; |
150; |
400; |
750; |
800; |
1200; |
2000; |
50; 60; 75; |
200; |
500; |
800; |
1000; |
1250; |
2500; | |
80; 100; 120; |
250; |
600 |
1000 |
1200; |
1500; |
3000; | |
125; 150; |
300 |
1500 |
1600; |
4000; | |||
200; 250; |
2000; |
5000 | |||||
300; 400; |
2500; | ||||||
500; 600; 800; 1000 |
3000 | ||||||
Номинальный вторичный ток, А |
5 | ||||||
Номинальная | |||||||
частота, Гц |
50 или 60 | ||||||
Номинальная вторичная нагрузка с индуктивноактивным коэффициентом мощности cos92 = 0,8, В-А |
5; 10 |
5; 10 |
5, 10 |
10, 15 |
15 |
15 |
15 |
Номинальная | |||||||
вторичная | |||||||
нагрузка с коэффициентом |
5 |
1; 5 |
1; 5 |
- |
- |
- |
- |
мощности | |||||||
cos92 = 1, В-А | |||||||
Классы точности для измерений и учета по ГОСТ 7746-2015: - для измерений |
0,5 | ||||||
- для учета |
0,5S | ||||||
Номинальный коэффициент безопасности | |||||||
вторичных обмоток для |
5 | ||||||
измерений, не более |
Таблица 2 - Технические характеристики трансформаторов тока
Наименование характеристики |
Значение для модификации | ||||||
ТТИ-А |
ТТИ-30 |
ТТИ-40 |
ТТИ-60 |
ТТИ-85 |
ТТИ-100 |
ТТИ-125 | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ3 | ||||||
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 | ||||||
Рабочие условия измерений:
|
от -45 до +50 98 (при +25 °С) | ||||||
Масса, кг, не более |
0,60 |
0,60 |
0,38 |
0,60 |
1,02 |
1,16 |
2,20 |
Габаритные размеры (ш х В х Г), мм, не более 1) |
87 х 103 х 118 |
75 х 98 х 42 2) 84 х 102 х 48 3) |
75 х 98 х 42 |
101 х 127 х 65 |
128 х 157 х 42 |
144 х 154 х 42 |
191 х 220 х 42 |
Средняя наработка до отказа, ч |
320000 | ||||||
Средний срок службы, лет |
25 | ||||||
|
