81887-21 Датчики уклона S170C
(1, 8, 1, 1, 8, 2)
Назначение средства измерений:
Датчики уклона S170C (далее - датчики) предназначены для прецизионных измерений отклонений от горизонтального положения абсолютного наклона деталей и узлов промышленного оборудования и конструкций.
Внешний вид.

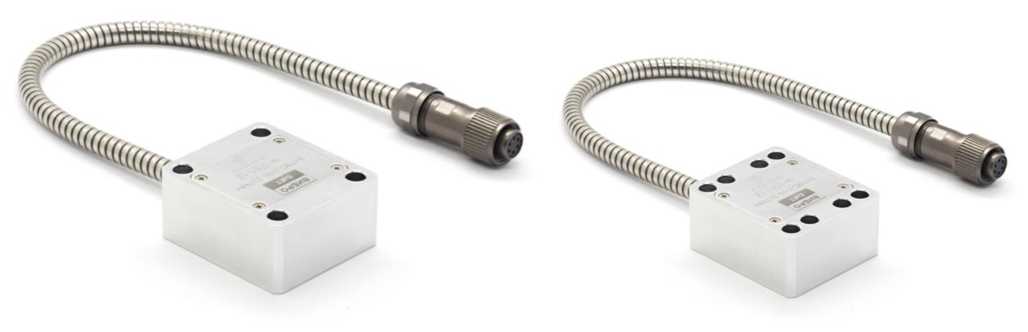

Датчики уклона S170C
Рисунок № 1
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), предназначенное для настройки параметров датчика при производстве и установки условного нулевого положения по месту установки при эксплуатации датчика.
Для доступа к встроенному ПО датчика требуются специальные аппаратные средства -конвертер интерфейсов LMU400.001 и внешнее ПО - ModuleConfigurator.
Предусмотрено считывание идентификационных признаков встроенного ПО Датчика посредством внешнего ПО ModuleConfigurator.
Аппаратные и программные средства обеспечивают защиту от случайного или преднамеренного доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Сведения об идентификационных данных ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование внешнего ПО |
ModuleConfigurator |
Номер версии (идентификационный номер) внешнего ПО, не ниже |
2.3.1.46 |
Идентификационное наименование внутреннего ПО |
CAS400.010 |
Номер версии (идентификационный номер) ПО, не ниже |
00.10 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и эксплуатационной документации методом печати.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
указаны в пункте 2.2 «Порядок работы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уклона S170CВШПА.421412.410.490 ТУ «Датчик уклона S170C. Технические условия».
Принцип действия датчиков основан на микроэлектромеханической системе (MEMS) измерений отклонений от горизонтального положения деталей и узлов промышленного оборудования с последующим выводом информации в виде токового сигнала.
Датчик разработан на основе высокочувствительной прецизионной интегральной микросхемы измерения статического ускорения. На аналоговом выходе микросхема формирует напряжение, пропорциональное углу наклона в плоскости измерений. Напряжение с аналогового выхода микросхемы поступает на вход АЦП и после аналогово-цифрового преобразования проходит обработку на высокопроизводительном микроконтроллере. Обработанный сигнал посредством ЦАП и выходного каскада преобразуется в унифицированный токовый сигнал от 0 до 20 мА.
Связь с микроконтроллером датчика, настройка параметров работы, а также регулировка датчика обеспечивается при помощи однопроводного интерфейса 1-Wire.
Все входные цепи датчика имеют защиту от неправильного подключения и импульсных помех в линиях связи.
Конструкция датчика представляет собой прямоугольный металлический корпус с крепёжными отверстиями и защищённого кабеля с герметичным разъёмом. Внутри измерительной части датчика размещена печатная плата с электронной схемой. Корпус датчика обеспечивает жёсткость конструкции и защиту электронной части как от механических воздействий, так от влаги и пыли. В зависимости от исполнения, кабель может быть защищён металлорукавом или металлической оплёткой.
Герметичный разъём датчика ST1210/S6 используется для подключения к ответной части кабеля удлинительного и обеспечивает защиту контактов от влаги и пыли.
Датчик маркируется следующим образом:
S170C-5-00.3STМН, где:
S170C - тип датчика;
5 - диапазон измерений мм/м (от ±2,0 до ±5,0 мм/м с шагом 0,1 мм/м);
00.3 - длина кабеля, м (от 0,3 до 10,0 м);
ST - тип разъёма (ST1210/S6);
MH - защита кабеля (MH - металлорукав, НС - металлическая оплётка).
Общий вид датчика приведён на рисунке 1.
Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено. Корпус датчика является неразборным.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Датчики уклона S170C |
- |
1 шт. |
Паспорт (Формуляр) |
ВШПА.421412.410.490.ХХХ 1)1 ФО или ВШПА.421412.ХХХХ 2) ПС или ВШПА.421412.ХХХХ-ХХ 3) ПС |
1 экз. |
Руководство по эксплуатации |
ВШПА.421412.410.490 РЭ |
1 экз. |
Методика поверки |
ВШПА.421412.410.490 МП |
1 экз. |
Конвертер интерфейсов LMU400.001 4) |
ВШПА.421412.460.020 |
1 шт. |
Программное обеспечение |
CAS400.010 |
1 экз. |
Транспортировочная упаковка |
- |
1 шт. |
Примечание:
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений наклона (S), мм/м |
от ±2,0 до ±5,0 1) |
Выходной сигнал (I), мА |
от 0 до 20 2) |
Пределы допускаемой основной приведённой к диапазону погрешности измерения наклона в нормальных условиях, % |
±2,5 |
Номинальное значение коэффициента преобразования (Ал), мА^м/мм |
3) Iв - Iн Se - SH |
Пределы отклонения коэффициента преобразования от номинального значения, % |
±2,5 |
Пределы нелинейности амплитудной характеристики, % |
±2,5 |
Пределы допускаемой приведённой к диапазону погрешности измерения наклона вызванной влиянием температуры окружающей среды в условиях эксплуатации, % |
±5,0 |
Пределы допускаемой дополнительной приведённой к диапазону погрешности измерения наклона вызванной влиянием относительной влажности в условиях эксплуатации, % |
±1,0 |
Нормальные условия измерений:
|
от +18 до +25 включ. от 45 до 80 включ. |
Примечание:
1н - нижнее значение диапазона выходного сигнала, мА; Sb - верхнее значение диапазона измерений уклона, мм/м; Sh - нижнее значение диапазона измерений уклона, мм/м. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -40 до +120 до 95 |
Габаритные размеры Датчика, мм, не более: корпус датчика (ДхШхВ) длина кабеля |
64х48х26 420 (от 300 до 10 000) |
Масса датчика с кабелем, кг, не более: |
0,30 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч, не менее |
150 000 |
