Наименование

Обозначение

Количество

Датчики перемещений

«ВИБРОБИТ S100»

1 шт.

Датчики перемещений «ВИБРОБИТ S100». Формуляр

ВШПА.421412.100.120.ХХХ ¹⁾

ФО

1 экз.

Датчики перемещений «ВИБРОБИТ S100».

Паспорт

ВШПА.421412.YYYY ²⁾ ПС

1 экз.

Датчики перемещений «ВИБРОБИТ S100». Руководство по эксплуатации

ВШПА.421412.100.120 РЭ

1 экз.

Примечание:

• ¹⁾ ХХХ - порядковый номер проекта, заказа или обозначение изделия.

• ²⁾ YYYY - индивидуальный номер разработки для каждой модификации.

Наименование характеристики

Значение

S110E, S110C

S120E, S120C

S121C,

S160.05E

Диапазон выходного сигнала, мА

от 4 до 20 ¹⁾

Номинальный коэффициент преобразования, мА/мм

16/Ди ²⁾

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %

±2,5

Диапазоны измерений перемещений, мм

от 0 до 1; от 0 до 2;

от 0 до 2,5

от 0 до 2; от 0 до 4; от 0 до 5

от 0 до 2; от 0 до 4; от 0 до 5

Пределы допускаемой основной приведённой погрешности к диапазону измерений перемещений в нормальных условиях, %

±2,5

Диапазон измерений относительного виброперемещения, мкм

от 25 до 500

от 50 до 1000

-

Диапазон рабочих частот, Г ц

от 0,05 до 1500

—

Базовая частота, Гц

80

—

Пределы допускаемой основной относительной погрешности измерений относительного виброперемещения на базовой частоте в нормальных условиях, %

±4,0

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот, %:

• - от 0,05 до 500 включ. Гц

• - св. 500 до 1000 включ. Гц

• - св. 1000 до 1500 включ. Гц

от -2,5 до 1,0 от -8,0 до 1,0 от -16,0 до 1,0

—

Нелинейность амплитудной характеристики,%

±2,5

Пределы допускаемой дополнительной погрешности измерений перемещений и относительного виброперемещения, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, %

±3,0

• ¹⁾ Диапазон выходного сигнала имеет возможность инвертирования.

• ²⁾ Ди - диапазон измерений перемещений.

Наименование характеристики

Значение

S141C

S142C

S143C

Диапазон выходного сигнала, мА

от 4 до 20 ¹⁾

Номинальный коэффициент преобразования, мА/мм

16/Ди ²⁾

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %

±2,5

Диапазоны измерений перемещений, мм

от 0 до 10; от 0 до 15; от 0 до 20; от 0 до 25; от 0 до 30

от 0 до 8; от 0 до 15;

от 0 до 30; от 0 до 35;

от 0 до 40; от 0 до 45;

от 0 до 50

от 0 до 30; от 0 до 35;

от 0 до 45

Пределы допускаемой основной приведённой погрешности к диапазону измерений перемещений в нормальных условиях, %

±2,5

Нелинейность амплитудой характеристики, %

±2,5

Пределы допускаемой дополнительной погрешности измерений перемещений, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, %

±3,0

• ¹⁾ Диапазон выходного сигнала имеет возможность инвертирования.

• ²⁾ Ди - диапазон измерений перемещений.

Наименование параметра

Значение

S150C, S150E

S151E

Диапазон выходного сигнала, мА

от 4 до 20 ¹⁾

Номинальный коэффициент преобразования, мА/мм:

16/Ди ²⁾

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %

±2,5

Диапазоны измерений перемещений, мм

от 0 до 30; от 0 до 60;

от 0 до 120

от 0 до 120; от 0 до 240; от 0 до 360

Пределы допускаемой основной приведённой к диапазону погрешности измерений перемещений в нормальных условиях, %

±2,5

Нелинейность амплитудой характеристики, %

±2,5

Пределы допускаемой дополнительной погрешности измерений перемещений, вызванная изменением температуры окружающего воздуха от нормальных условий измерений, в диапазоне рабочих температур, %

±3,0

• ¹⁾ Диапазон выходного сигнала имеет возможность инвертирования.

• ²⁾ Ди - диапазон измерений перемещений.

Наименование характеристики

Значение

Параметры электропитания

• - напряжение постоянного тока, В

• - ток потребления, мА, не более

от 22 до 30

55

Нормальные условия измерений:

- температура окружающей среды, °С

от +18 до +25

Условия эксплуатации: температура окружающей среды, ^оС:

• - S110C, S120C, S121C, S141C, S142C, S143C, S150C

• - S110E, S120E, S151E

от - 40 до +110 от - 40 до +150

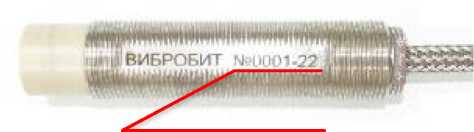

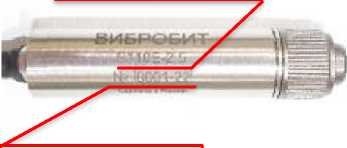

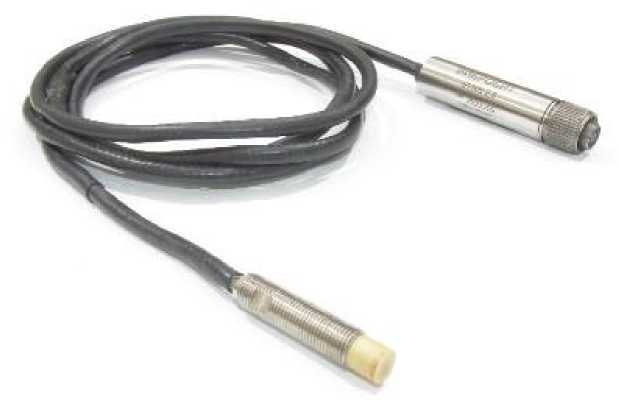

Габаритные размеры корпуса датчика, мм: S110E (Параметры резьбы х Длина)

М10х1х250

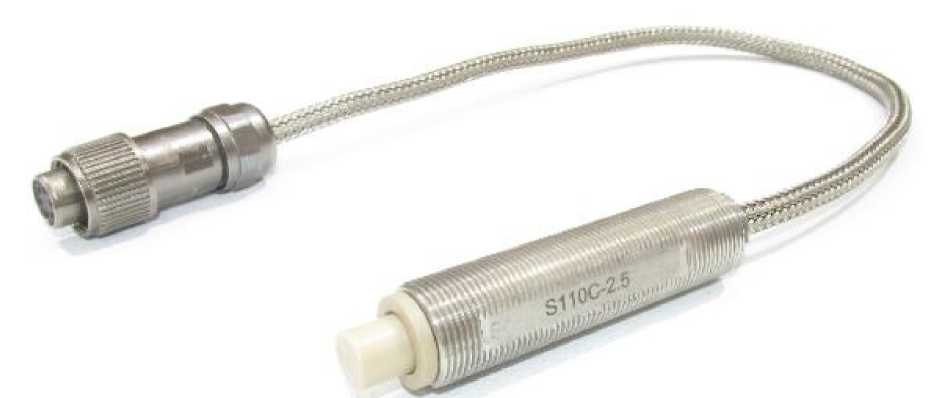

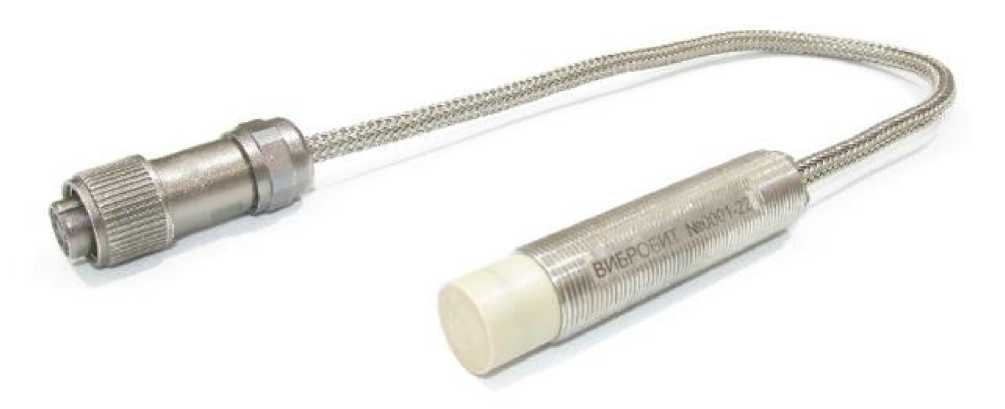

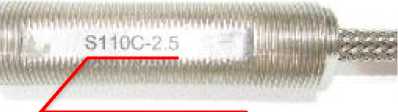

SI ЮС (Параметры резьбы х Длина)

М16х1х73

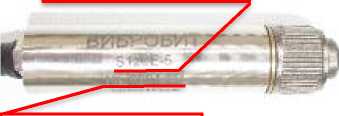

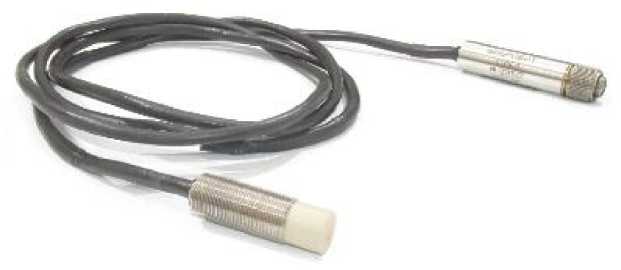

S120E (Параметры резьбы х Длина)

М16х1х53

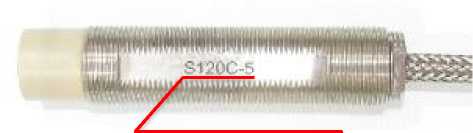

S120C (Параметры резьбы х Длина)

М16х1х76

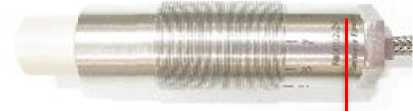

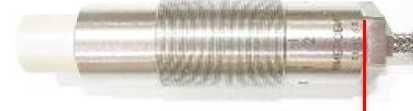

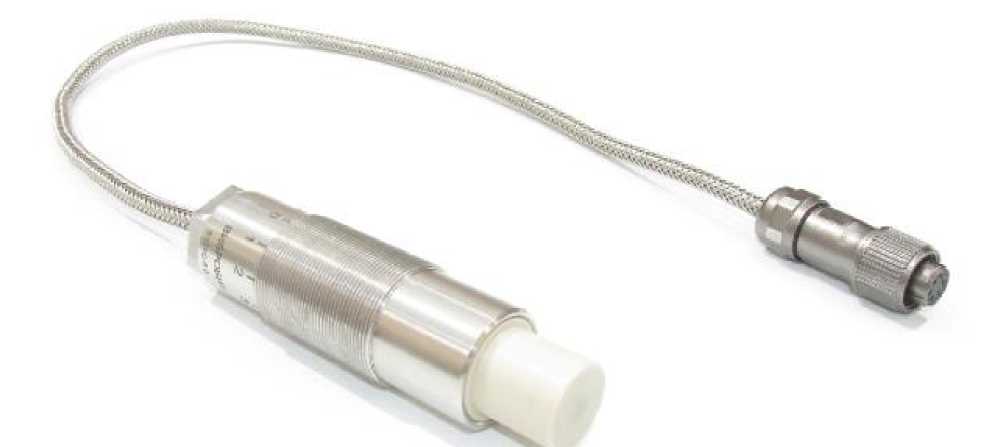

S121С (Параметры резьбы х Длина)

М27х1х107

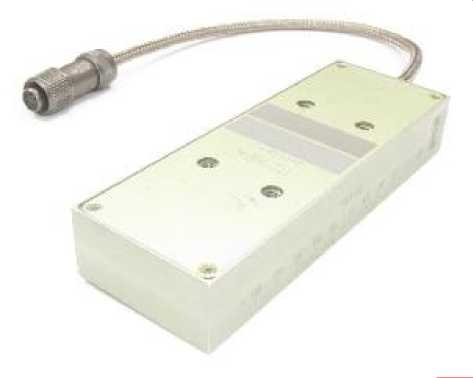

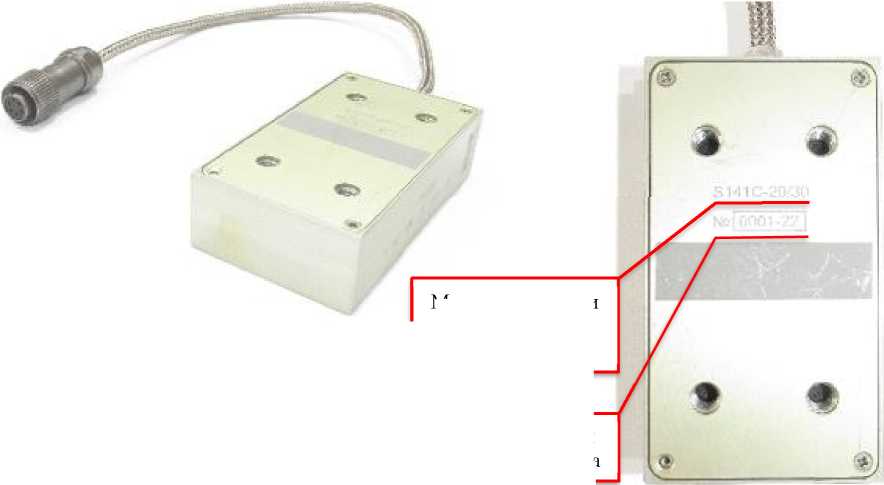

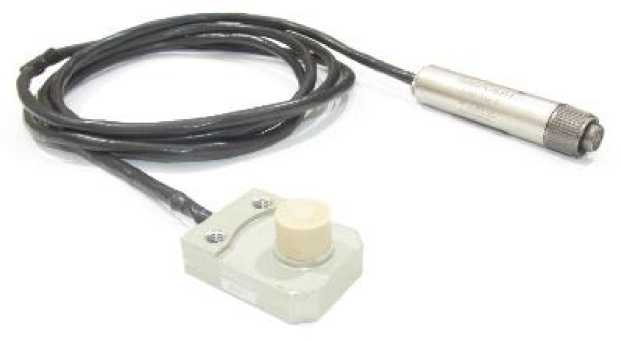

S141С (Длина х Ширина х Высота)

90х50х24

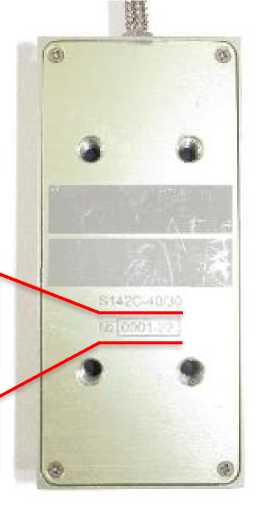

S142C (Длина х Ширина х Высота)

110х50х24

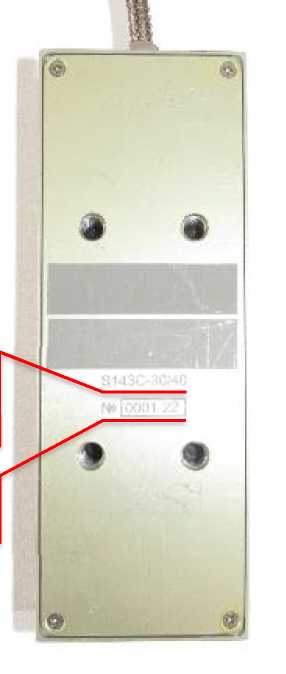

S143C (Длина х Ширина х Высота)

140х50х24

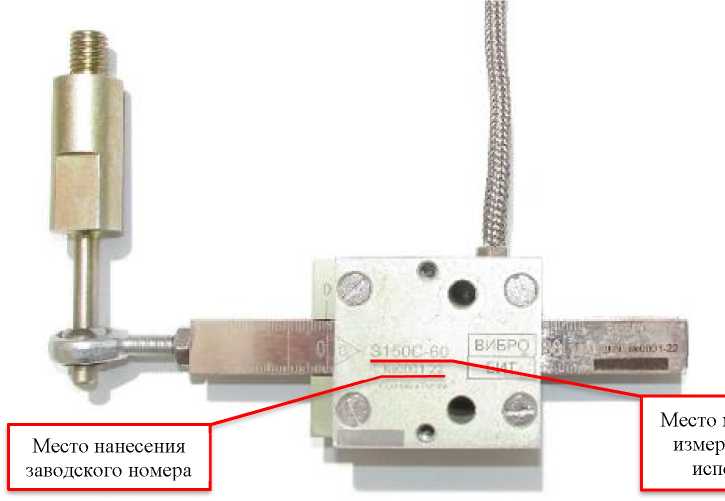

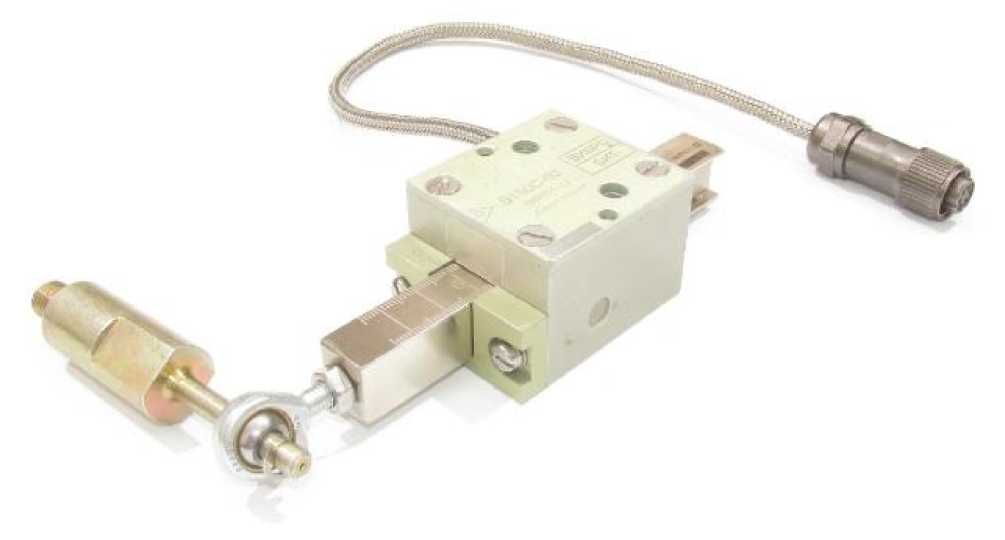

S15OC, S150E (Длина х Ширина х Высота)

50х46х35

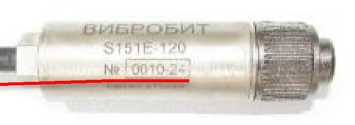

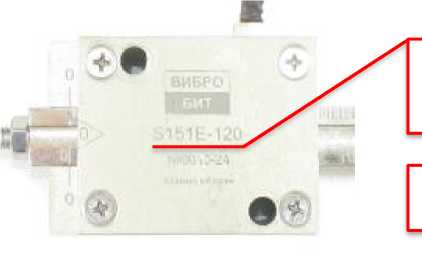

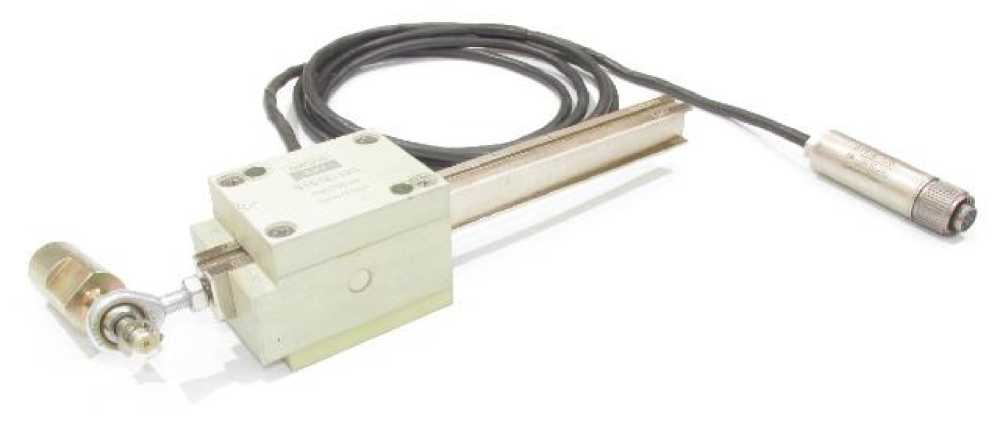

S151Е (Длина х Ширина х Высота)

56х46х44

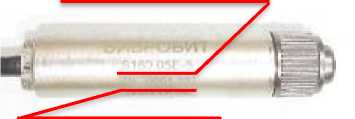

S160.05E (Длина х Ширина х Высота)

22х46х32

Наименование характеристики

Значение

Габаритные размеры штоков датчиков (Длина х Ширина х Высота), мм:

S150C, S150E

109х94х18

139х94х18

199x94x18

S151E

217х94х18

337х94х18

457х94х18

Габаритные размеры разъёма датчика (Диаметр х Длина), мм: S11OC, S120C, S121C, S141, S142, S143, S15OC

018x50

SHOE, S120E, S15OE, S151E, S160.05E

018x79

Масса, кг, не более:

S11OC

0,130

S11OE

0,300

S120C

0,120

S120E

0,250

S121C

0,380

S141C

0,280

S142C

0,330

S143C

0,400

S15OC

0,610

S15OE

0,260

S151E

0,500

Шток (Длина х Ширина х Высота):

109х94х18

0,190

139х94х18

0,230

199х94х18

0,310

217х94х18

0,400

337х94х18

0,590

457x94x18

0,780

S160.05E

0,300
