Номер по Госреестру СИ: 80841-21
80841-21 Расходомеры массовые
(TM-R, TMU-R и HPC-R)
Назначение средства измерений:
Расходомеры массовые TM-R, TMU-R и HPC-R (далее - расходомеры) предназначены для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Внешний вид.
Расходомеры массовые
Рисунок № 5
Внешний вид.
Расходомеры массовые
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
-
- метрологически значимую часть;
-
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
-
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
-
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
В расходомерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в
таблице Таблица 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров.
Идентификационные данные (признаки) |
Значение | |
UMC-3 |
UMC-4 | |
Идентификационное наименование ПО |
UMC-3/4 | |
Номер версии ПО (идентификационный номер) |
03.22 |
04.32 |
Цифровой идентификатор ПО |
EECSEDE9 CSEDE9 |
EECSDF68 CSDF68 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
16 |
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 4 частей 1, 2 или 3 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым TM-R, TMU-R и HPC-RПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Колебания трубок возбуждаются на основной резонансной частоте системы. Зависимость резонансной частоты от плотности среды устанавливается при изготовлении расходомера и храниться в энергонезависимой памяти расходомера Объемный расход вычисляется по данным измерений массового расхода и плотности измеряемой среды.

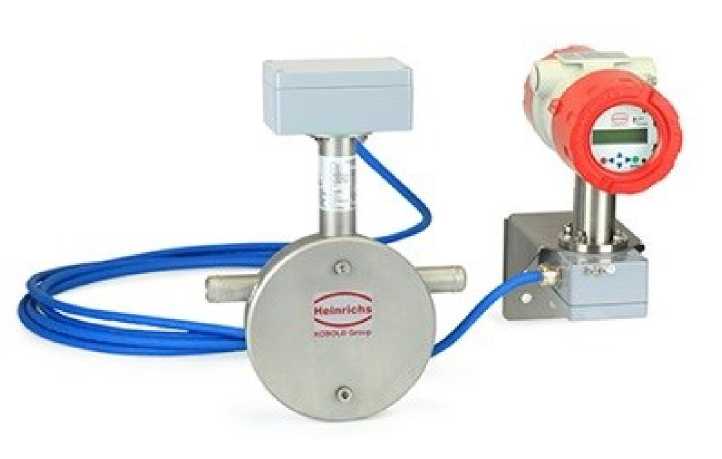

Расходомеры состоят из первичного и вторичного (электронного блока) преобразователей расхода. Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Вторичный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
-
- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);
-
- вычисление объемного расхода и объема жидкости в одном или двух направлениях потока;
-
- вычисление значений объемного расхода, объема и плотности жидкости при заданной температуре на основе введенных данных о функциональной зависимости плотности жидкости от температуры;
-
- индикацию результатов измерении” расхода, массы, объема, плотности и температуры в различных единицах;
-
- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке;
-
- самодиагностику неисправностей и их индикацию;
-
- дозирование с помощью релеиных выходов;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устроиство индикации.
Расходомеры имеют модификации TM-R, TMU-R и HPC-R которые отличаются первичными преобразователями расхода, метрологическими и техническими характеристиками. Каждая из модификаций расходомера может быть оснащена одним из вторичных преобразователей UMC-3 или UMC-4.
Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения.
В расходомерах реализована технология самотестирования для предупреждения о возникших критических изменениях или нарушении работы в первичном или вторичном преобразователе.
Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы SensorPort MFC, SIMATIC PDM, AMS Device Manager, PACTware.
Общий вид расходомеров представлен на рисунках 1-5.

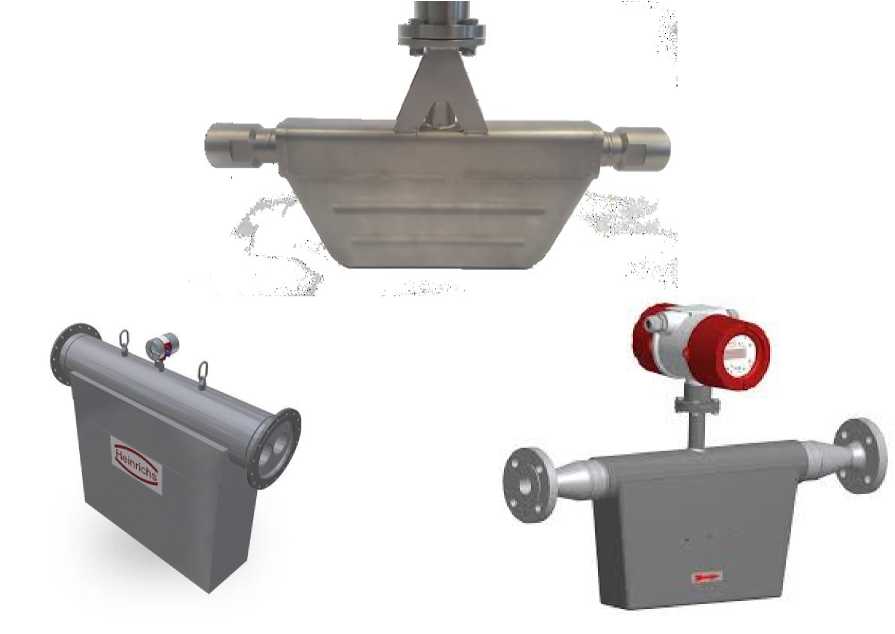

Рисунок 1 - Общий вид первичных преобразователей модификации TM

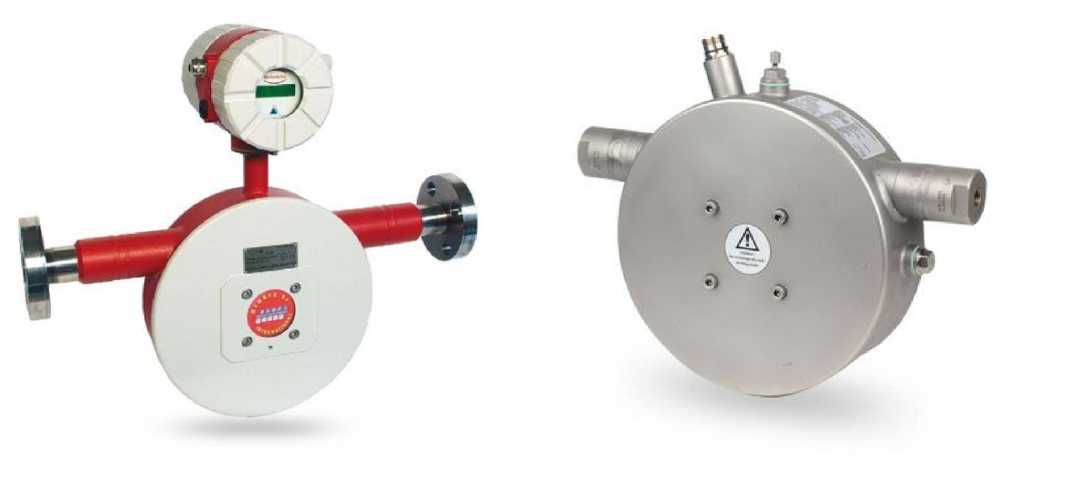

Рисунок 2 - Общий вид первичных преобразователей модификации TMU

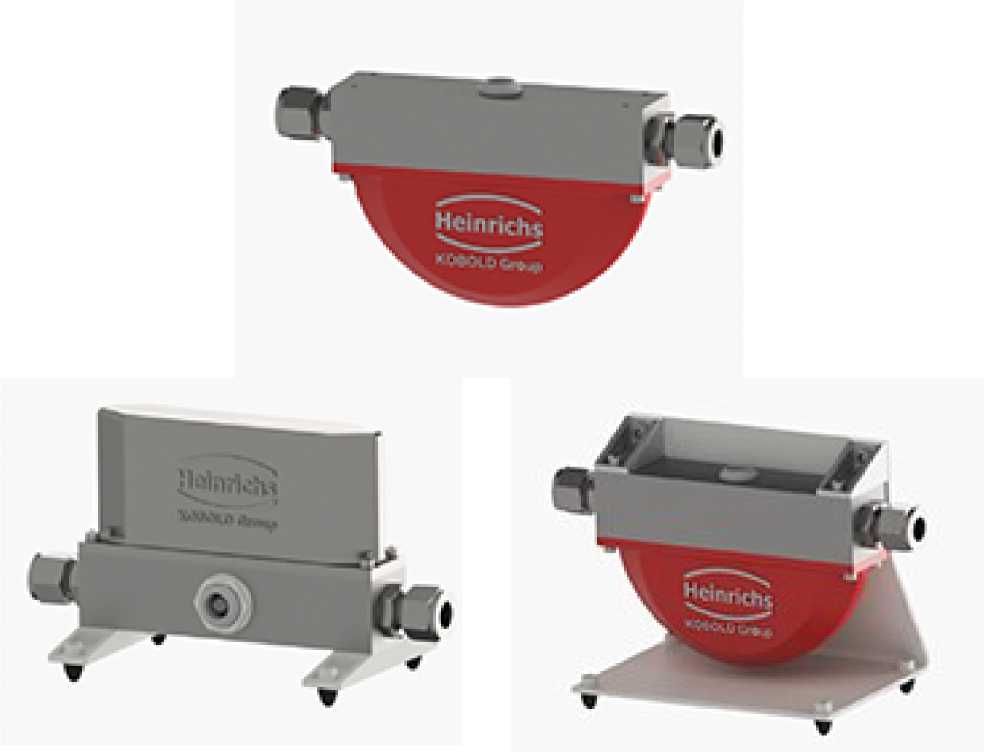

Рисунок 3 - Общий вид первичных преобразователей модификации HPC

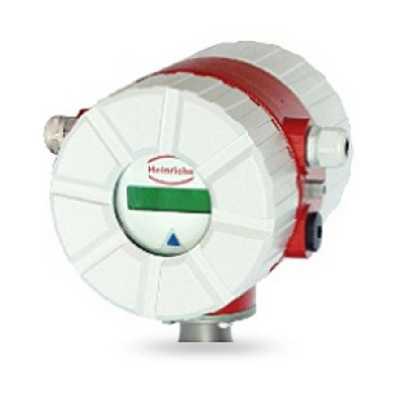

Рисунок 4 - Общий вид вторичного
преобразователя UMC-3

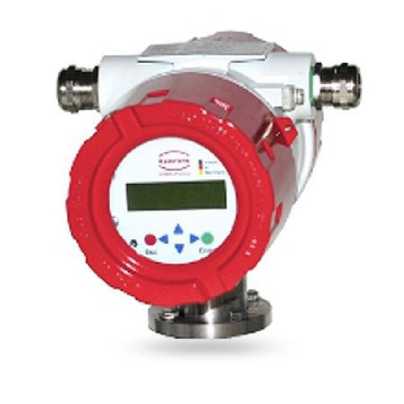

Рисунок 5 - Общий вид вторичного
преобразователя UMC-4
Таблица 5 -
Наименование |
Обозначение |
Количество |
Расходомер массовый |
TM-R, TMU-R или HPC-R |
1 шт. |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
TM-R (часть 1), TMU-R (часть 2), или HPC-R (часть 3) UMC-4 (часть 4) или UMC-3 (часть 5 ) |
1 экз.1) Часть 1 или 2 или 3 и часть 4 или 5 |
Методика поверки |
МП 208-012-2020 |
1 экз.1) |
1) Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация расходомера |
TM-R |
HPC-R |
TMU-R |
Диаметр номинальный по ГОСТ 28338-89 |
от 10 до 100 |
от 6 до 12 |
от 10 до 400 |
Максимальный массовый расход, кг/ч |
65000 |
200 |
2200000 |
Диапазон измерений плотности, кг/м3 |
от 400 до 2000 |
от 400 до 2000 |
от 400 до 2000 |
Диапазон измерений температуры, °С |
от -90 до +260 |
от -40 до +180 |
от -40 до +260 |
Пределы допускаемой основной относительной погрешности измерений массового расхода и массы д, % |
± где: Z Qm - измер |
( Z $м + —100 V QM ) стабильность нул эенное значение ра |
, я, кг/ч; схода, кг/ч |
Значение дм, % для жидкости для газа |
0,1; 0,15; 0,2 |
0,1; 0,15; 0,2 |
0,1; 0,15; 0,2 |
0,5; 0,75; 1,0 | |||
Пределы допускаемой дополнительной относительной погрешности измерений массового расхода и массы при отклонении температуры окружающей среды от нормальной, %/°К |
±0,005 | ||
Пределы допускаемой абсолютной погрешности измерении” плотности жидкости Лр, г/см3 |
±0,005; ±0,003 |
±0,005; ±0,003 |
±0,005; ±0,002; ±0,001 |
Пределы допускаемой основной относительной погрешности измерений объемного расхода и объема жидкости |
± У где: р - измер |
<Лр >2 5 2 + Р100о% , V р ) енное значение плотности, г/см3 | |
Пределы допускаемой” дополнительной относительной” погрешности измерений объемного расхода и объема жидкости при отклонении температуры окружающей среды от нормальной, %/К |
±0,005 | ||
Стабильность нуля, % от максимального расхода |
0,01 | ||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики первичных преобразователей
Наименование характеристики |
Значение | ||
Модификация |
TM |
HPC |
TMU |
Габаритные размеры, мм, не более | |||
- длина |
750 |
250 |
3500 |
- ширина |
250 |
50 |
5500 |
- высота |
800 |
140 |
2500 |
Масса, кг, не более |
110 |
4,5 |
900 |
Продолжение таблицы 3
Наименование характеристики |
Значение | ||
Модификация |
TM |
HPC |
TMU |
Условия эксплуатации:
|
от +10 до +30 от -40 до +60 95 | ||
100 |
40 |
40 | |
Средний срок службы, не менее, лет |
20 |
1) При измерении массового расхода и массы газа расчетное значение плотности измеряемой среды в рабочих условиях должно быть не менее 0,02 г/см3.
Таблица 4 - Основные технические характеристики вторичных преобразователей
Наименование характеристики |
Значение | |
Модификация |
UMC-3 |
UMC-4 |
Цифровые выходные сигналы |
Modbus RTU (RS 485), Foundation Fieldbus, Profibus-PA |
HART |
Параметры выходных сигналов:
|
от 4 до 20 от 1,8 до 30 от 0 до 1000 от 1 до 3 1 | |
Условия эксплуатации:
|
от -40 до +60 95 | |
Параметры электрического питания:
|
от 19 до 36 от 90 до 230 50±1 | |
Потребляемая мощность, Вт, не более |
30 | |
Маркировка взрывозащиты |
1Ex d [ia] IIB/IIC «T3...T6» Gb X 1Ex d e [ia] IIB/IIC «T3...T6» Gb X |
1Ex d [ia] IIC «T3/T3» Gb X |
