Номер по Госреестру СИ: 79709-20
79709-20 Преобразователи давления измерительные
(VEGABAR)
Назначение средства измерений:
Преобразователи давления измерительные VEGABAR (далее - преобразователи давления) предназначены для непрерывных измерений избыточного давления, абсолютного давления, с преобразованием измеренного значения в стандартный электрический аналоговый или цифровой сигнал. Измеряемая среда - газы, пар и жидкости, в том числе коррозийные и с абразивным содержанием. Область применения преобразователей - контроль и автоматическое управление технологическими процессами в различных отраслях промышленности.
Внешний вид.
Преобразователи давления измерительные

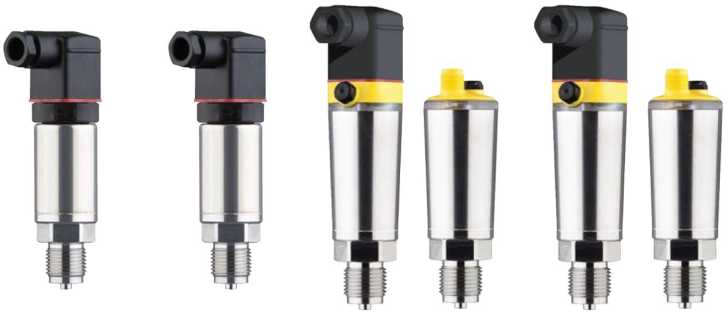

Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные

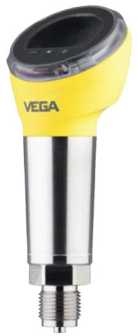

Рисунок № 3
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе .Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным.Приказ Федерального агентства по техническому регулированию и метрологии № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа".
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - П107 Па».
Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Техническая документация «VEGA Grieshaber KG», Германия.
Поверка
Поверкаосуществляется по документу МП 202-005-2020 «Преобразователи давления измерительные VEGABAR. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.03.2020 г.
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 58794-14).
Манометр абсолютного давления МПАК-15 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 24971-03).
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 12143-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью .
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «VEGA Grieshaber KG», ГерманияАдрес: Am Hohenstein 113, 77761 Schiltach
Телефон: +49 7836 50-0, факс: +49 7836 50-201
Веб-сайт: www.vega.com
Электронная почта: info@vega.com
Заявитель
Общество с ограниченной ответственностью «ВЕГА ИНСТРУМЕНТС» (ООО «ВЕГА ИНСТРУМЕНТС»)ИНН 7729564914
Адрес: 119602 г. Москва, ул. Академика Анохина, д.38 корп.1, этаж 1, пом. II, ком. 6Д Телефон: +7(495) 269-20-49, факс +7(495) 269-20-49
Веб-сайт: www.vega-rus.ru
Электронная почта: flow@vega-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
Веб-сайт: www.vniims.ru
Электронная почта: office@vniims.ru
Преобразователи давления состоят из электронного блока и чувствительного элемента в виде измерительной ячейки (керамической емкостной со встроенным датчиком температуры, пьезорезистивной с изолирующей диафрагмой с металлической мембраной или тензометрической). Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый токовый (4-20мА) и/или дискретный цифровой (транзисторный, IO-Link) выходной сигнал для местной индикации и/или световой сигнализации состояния (при наличии встроенного блока индикации и/или светодиодного индикатора) и передачи измерительной информации и/или коммутирующего сигнала на систему управления верхнего уровня либо подключенное исполнительное устройство.
Преобразователи давления имеют следующие модификации: VEGABAR 18, VEGABAR 19, VEGABAR 28, VEGABAR 29, VEGABAR 38, VEGABAR 39, различающиеся конструкцией измерительной ячейки и верхними пределами измерений избыточного и абсолютного давления, а также наличием коммуникационного интерфейса, светодиодного индикатора состояния и встроенного блока индикации.
Преобразователи давления могут иметь исполнение с различными видами электрических разъемов, пластмассовые детали корпуса прибора могут быть желтого, а также других цветов. Общий вид преобразователей давления представлен на рисунках 1 -6.
Рисунок 5 Общий вид VEGABAR 38
Рисунок 6 Общий вид VEGABAR 39
Рисунок 1 |
Рисунок 2 |
Рисунок 3 |
Рисунок 4 |
Общий вид |
Общий вид |
Общий вид |
Общий вид |
VEGABAR |
VEGABAR |
VEGABAR |
VEGABAR |
18 |
19 |
28 |
29 |
Пломбирование преобразователей давления не предусмотрено.
Программное обеспеченияПреобразователи давления имеют метрологически значимое встроенное программное обеспечение (ПО). Встроенное программное обеспечение преобразователей давления используется для установки рабочих параметров измерений, самодиагностики и передачи данных.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
VEGABAR 28, 29, 38, 39 Device Software |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
При работе преобразователя давления измерительного VEGABAR пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 ГСИ «Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики преобразователей давления приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики преобразователей давления.
Наименование характеристики |
Модификация | |||||
VEGABAR 18 |
VEGABAR 19 |
VEGABAR 28 |
VEGABAR 29 |
VEGABAR 38 |
VEGABAR 39 | |
Диапазон измерений избыточного давления, МПа 1) 2) |
от -0,1 до 6,0 |
от -0,1 до 10,0 |
от -0,1 до 6,0 |
от -0,1 до 100 |
от -0,1 до 6,0 |
от -0,1 до 100 |
Диапазон измерений абсолютного давления, МПа 1) 2) |
- |
- |
от 0 до 6,0 |
от 0 до 2,5 |
от 0 до 6,0 |
от 0 до 2,5 |
Наименьший диапазон измерений, кПа |
10 |
40 |
10 |
40 |
10 |
40 |
Пределы допускаемой основной приведенной погрешности измерений, % от ДИ |
±0,5 |
±0,5 |
Коэффициент перенастройки диапазона 1:1< TD < 5:1 | |||
±0,3 |
±0,3 |
±0,3 |
±0,3 | |||
Коэффициент перенастройки диапазона 5:1< TD <20:1 | ||||||
±(0,06%-TD) |
±(0,06%-TD) |
±(0,06%-TD) |
±(0,06%-TD) | |||
Пределы допускаемой дополнительной приведенной погрешности от влияния температуры окружающей среды, вызванной изменением температуры окружающей среды в рабочем диапазоне температур, % на 10°С |
±0,15 |
Примечание:
-
1) Конкретное значение указано в эксплуатационной и технической документации на преобразователь.
-
2) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.)
Таблица 3 - Основные технические характеристики.
Наименование характеристики |
Модификация | |||||
VEGABAR 18 |
VEGABAR 19 |
VEGABAR 28 |
VEGABAR 29 |
VEGABAR 38 |
VEGABAR 39 | |
Материал мембраны |
Керамика |
Металл |
Керамика |
Металл |
Керамика |
Металл |
Нормальные условия окружающей среды: Температура окружающей среды, °С |
от +15 до +25 | |||||
Условия эксплуатации: Температура окружающей среды, °С |
от -40 до +100 |
от -40 до +100 |
от -40 до +130 |
от -40 до +130 |
от -40 до +130 |
от -40 до +130 |
Условия хранения и транспортиров ания: Температура окружающей среды, °С |
от -40 до +70 |
от -40 до +70 |
от -40 до +80 |
от -40 до +80 |
от -40 до +80 |
от -40 до +80 |
Степень защиты в соответствии с ГОСТ 14254 |
IP65; IP66/ IP 67; IP66/IP67/IP69; IP68/IP69 (в зависимости от исполнения штекерного разъема/неразъемного вывода кабеля) | |||||
Напряжение питания постоянного тока, В |
от 12 до 35 | |||||
Габаритные размеры, не более, мм |
131x53x34 |
131x53x34 |
166x74x36 |
166x74x36 |
167x100x68 |
167x100x68 |
Масса, не более, кг |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
Средняя наработка до отказа, ч, не менее |
310000 | |||||
Средний срок службы, не менее, лет |
15 |
