Номер по Госреестру СИ: 32242-12
32242-12 Уровнемеры емкостные
(VEGACAL 6*)
Назначение средства измерений:
Уровнемеры емкостные VEGACAL 6* предназначены для измерения уровня всех видов жидкостей и сыпучих материалов. Измеряемая среда: кислоты, каустики, сжиженные газы, порошки, древесные пульпы, цемент и т.п.
Внешний вид.
Уровнемеры емкостные
Рисунок № 1
Внешний вид.
Уровнемеры емкостные
Рисунок № 2
Внешний вид.
Уровнемеры емкостные
Рисунок № 3
Внешний вид.
Уровнемеры емкостные
Рисунок № 4
Внешний вид.
Уровнемеры емкостные
Рисунок № 5
Внешний вид.
Уровнемеры емкостные
Рисунок № 6
Внешний вид.
Уровнемеры емкостные
Рисунок № 7
Внешний вид.
Уровнемеры емкостные
Рисунок № 8
Внешний вид.
Уровнемеры емкостные
Рисунок № 9
Внешний вид.
Уровнемеры емкостные
Рисунок № 10
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результата измерения и настройки уровнемеров. Передача результатов измерений производится в виде токового сигнала 4-20мА, по протоколам HART, Profibus PA, Foundation Fieldbus. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.
Класс защиты ПО по МИ 3286-2010 - «А».
Таблица 1 - Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Sensor software VEGACAL |
CAL P2 |
1.30 |
08E988BA |
CRC64 |
Знак утверждения типа
Знак утверждения типа наносится на табличку уровнемера и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в документе «Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам емкостным VEGACAL 6*
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 32242-12 «ГСИ. Уровнемеры емкостные VEGACAL 6 *. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.07.2016 г.
Основные средства поверки:
рулетка измерительная с ценой деления 1мм по ГОСТ 7502-98.
термометр с ценой деления 0,10С.
миллиамперметр постоянного тока для измерения в диапазоне от 0/4 до 20 мА с относительной погрешностью измерений не более ±0,05%.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
Фирма «VEGA Grieshaber KG»Am Hohenstein 113, 77761 Schiltach, Германия
Тел.: +49 7836 50-0 Факс: +49 7836 50-201
e-mail: info@de.vega.com
Заявитель
ООО «ВЕГА ИНСТРУМЕНТС»119602, г. Москва, ул. Академика Анохина, д.38, корп.1 Тел./Факс: (495) 989-20-49.
e-mail: flow@vega-rus.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС» 119361, г. Москва, ул. Озерная, д.46, тел. +7 495 437-55-77, факс.+7 495 437-56-66e.mail: office@vniims.ru
Уровнемеры состоят из корпуса с блоком электроники, элемента присоединения и зонда, образующих единое целое.
Принцип действия уровнемеров основан на измерении электрической емкости цепи, состоящей из зонда, стенок резервуара, и продукта, находящегося между ними. Измеренная электрическая емкость пропорциональна уровню заполнения. Сигнал от зонда воспринимается блоком электроники, который на выходе формирует различные виды сигналов: аналоговый или цифровой. В зависимости от вида выходного сигнала, используется соответствующий электронный блок:
-
- аналоговый 4-20 мА/HART;
-
- для подключения к устройству формирования сигнала VEGAMET;
-
- цифровой Profibus PA;
-
- цифровой Foundation Fieldbus.
Уровнемеры выпускаются следующих модификаций:
VEGACAL 62, VEGACAL 67 - с частично изолированным стержневым электродом;
VEGACAL 63, VEGACAL 64 - с полностью изолированным стержневым электродом (толщина изоляции 2 или 1 мм, соответственно);
VEGACAL 65 - с тросовым электродом;
VEGACAL 66 - с полностью изолированным тросовым электродом;
VEGACAL 69 - с полностью изолированными стержневыми электродами (2 шт.).
Измерительная информация отображается в цифровом виде на дисплее блока электроники, дисплее устройства формирования сигналов, мониторе компьютера.
Зонд монтируется посредством резьбового или фланцевого присоединений в вертикальном положении. Уровнемеры имеют взрывозащищенное исполнение.
VEGACAL 65
VEGACAL 62
VEGACAL 63
VEGACAL 64
VEGACAL 66
I
VEGACAL 67
VEGACAL 69

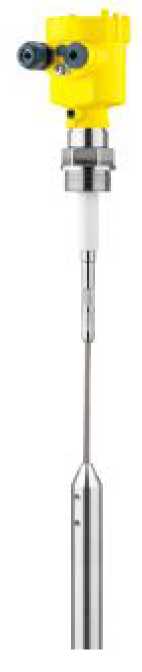

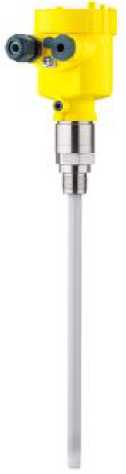

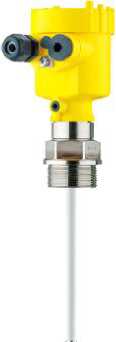

Рисунок 1 - Фотографии общего вида

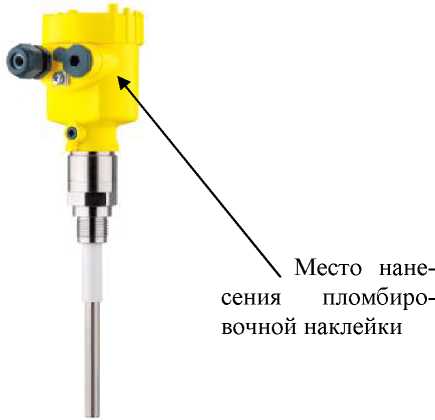

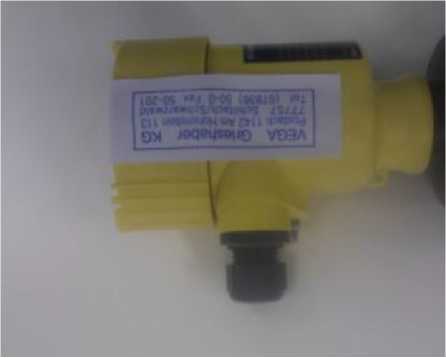

Рисунок 2 - Фотографии пломбировки уровнемеров
Таблица 2
Характеристики |
VEGACAL 62 |
VEGACAL 63 |
VEGACAL 64 |
VEGACAL 65 |
Диапазон измерения уровня, м |
от 0 до 6 |
от 0 до 6 |
от 0 до 4 |
от 0 до 32 |
Диапазон измерения электрической емкости, пФ |
от 0 до 3000 | |||
Относительная погрешность вследствие нелинейности, % от полного диапазона измерения |
±0,25 | |||
Давление измеряемой среды, мПа |
от -0,1 до 6,4 |
от -0,1 до 6,4 |
от -0,1 до 6,4 |
от -0,1 до 6,4 |
Температура измеряемой среды, |
от -50 до +200 |
от -50 до |
от-50 до |
от -50 до |
°С |
+200 |
+150 |
+200 | ||
Температура окружающей сре ды, °С |
от -40 до +80 от -60 до +80 по индивидуальному заказу | ||||
Степень защиты |
IP66/IP67; IP66/IP68 | ||||
Г абаритные размеры, мм, не более |
Корпус (ДхШхВ) |
130x86x232 |
130x86x232 |
130x86x186 |
130x86x232 |
Зонд (0хдлина) |
стержень 12x6000 |
стержень 16x6000 |
стержень 16x4000 |
трос 8x32000 (вкл. натяжной груз 30x200) | |
Масса (в зависимости от присоединения), кг, не более |
9,4 |
10,6 |
10,6 |
12 | |
Напряжение питания постоянного тока, В |
от 9.24 до 18.36 (в зависимости от исполнения электроники) | ||||
Маркировка взрывозащиты и защиты от воспламенения горючей пыли |
0ExianCT1...T6; 1Exd[ia]iaIICT1...T6; DIP A20 TA T1.T6 IP66, DIP A21 TA T1.T6 IP66, DIP A21 Ta 98°C IP66 |
Таблица 3
Характеристики |
VEGACAL 66 |
VEGACAL 67 |
VEGACAL 69 | |
Диапазон измерения уровня, м |
от 0 до 32 |
от 0 до 6 (стержневой зонд) от 0 до 40 (тросовый зонд) |
от 0 до 4 | |
Диапазон измерения электрической емкости, пФ |
от 0 до 3000 | |||
Относительная погрешность вследствие нелинейности, % от полного диапазона измерения |
±0,25 | |||
Давление измеряемой среды, мПа |
от -0,1 до 4 |
от -0,1 до 1,6 |
от -0,1 до 0,2 | |
Температура измеряемой среды, °С |
от -50 до +150 |
от -50 до +400 |
от -50 до +100 | |
Температура окружающей среды, °С |
от -40 до +80 от -60 до +80 по индивидуальному заказу | |||
Степень защиты |
IP66/IP67; IP66/IP68 | |||
Г абаритные размеры, мм, не более |
Корпус (ДхШхВ) |
130x86x186 |
130x86x372 |
130x86x243 |
Зонд (0хдлина) |
стержень 15х6000 трос 8х40000 (вкл. натяжной груз 40x200) |
двойной стержень 14x47x4000 | ||
Масса (в зависимости от присоединения), кг, не более |
11 |
12,4 (со стержнем) 21,8 (с тросом) |
12 | |
Напряжение питания постоянного тока, В |
от 9.24 до 18.36 (в зависимости от исполнения электроники) | |||
Маркировка взрывозащиты и защиты от воспламенения горючей пыли |
0ExiaIICT1.T6; 1Exd[ia]iaIICT1.T6; DIP A20 TA T1.T6 IP66, DIP A21 TA T1.T6 IP66, DIP A21 TA 98°C IP66 |
