Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соотв етствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.

Колонка состоит из основных модулей:

• - модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);

• - модуля лебедки (стойки) шлангов;

• - модуля счетчика с дисплеем и управляющей электроникой.

Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним столбом после соединения с консолями дозаторов и моноблоков, создает несущую часть модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики значительно укрепляют каркас колонки.

Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из стойки лебедки раздаточных шлангов, которая работает по принципу свободно подве-шивамого груза в петле шланга, волоков шлангов и элементов наружного покрытия. Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль счетчика.

Конструкция основных модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы колонки должны быть постоянно закрыты.

Характер производства колонок - единичное, колонки: заводские номера: BMP 2012ОС Е - 5002, 5160, 5034; BMP 2012ОС V - 5444; BMP 2012SH Е - 2935, 2635, 2936, 2636, 2578, 2580, 2579, 2637.

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.

PDEMPD>X л—-—-1

Technical specifications

Tcchmschc Oaten Тохничсс параметры Datos Tecmcos Tcchmcki ipccifikace fAarartacf-tftr

HcfSW*8ef

ПоойДОДОСЛъ

ProiJucento

sofiwaic Arsion 1 03

TATSUlVo BENt EUROPE з s fhazikXzX&ft, 67801 Btamkq

(el U20 5iSk28411 .<•< -4»516 «8410 CzcchVetxAte

■ Р«пч> Compeer Elytron* Rcchncr Счетчик TPK CumtxHador PocHado $townu.

|          S/N:

230Va\  1Ъ⁴Л. ♦

50Hz. r*. 150VA

OIML RW7 OIML 011

PDEMPDX

S/N:    ЛП id

IH/H ТкТпкМОжп SOHirrailMVA    f   f

Тимсыммпш OMRIIZ.OMOn I   P"

оамТклк» ншсЛвкижп’йИбо . TtetneM ю«свмс« к*«а* «лап 10) TATSUNO-BENt EUROPE «.».

Псстжхчтег» PiaBM 23JSW. 678 0' ttrxAo Pnxkow* te-C36l6*7MlltaM2OS/6CMIO VnMt Сж7 Requite t*x Cl

Переключатель SW1-1

итный кожух

Рисунок 3 - Пломбировка суммарного электронного счетчика и положение фискального переключателя (SW1-1) топливораздаточных колонок заводской № 5002, № 5160, № 5034, № 5444

Винты с отверстиями

Пломбировочная проволока

MGB MGA

CCB CCA

N05A

N04A

N03A

NO2A

N01A

P01A

P02A

N04 В

N03B

MN VI

WlD ЫМЕ BHD нйи

COM

Inal

ol

□ g □

□

N° ■q ZNOO

QH

' и

: w . я

: Й яа dabs

VNO3

IunrHiEEq см □□[ЕШЕЕД о-ЕШЕЗСШ nBSOSDBl

I

dAAd

TxD1 RxD1_________P>R ^TxP

P2B

P2A

Пломба поверителя

Винты с отверстиями

Переключатель SW1   Переключатель SW2    Скоба-блокиратор

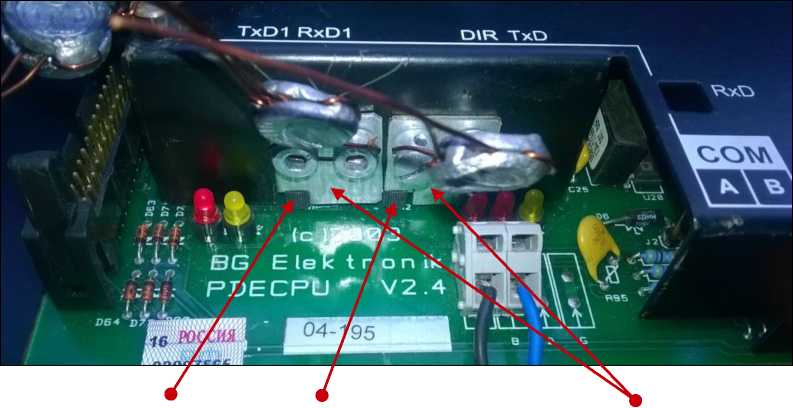

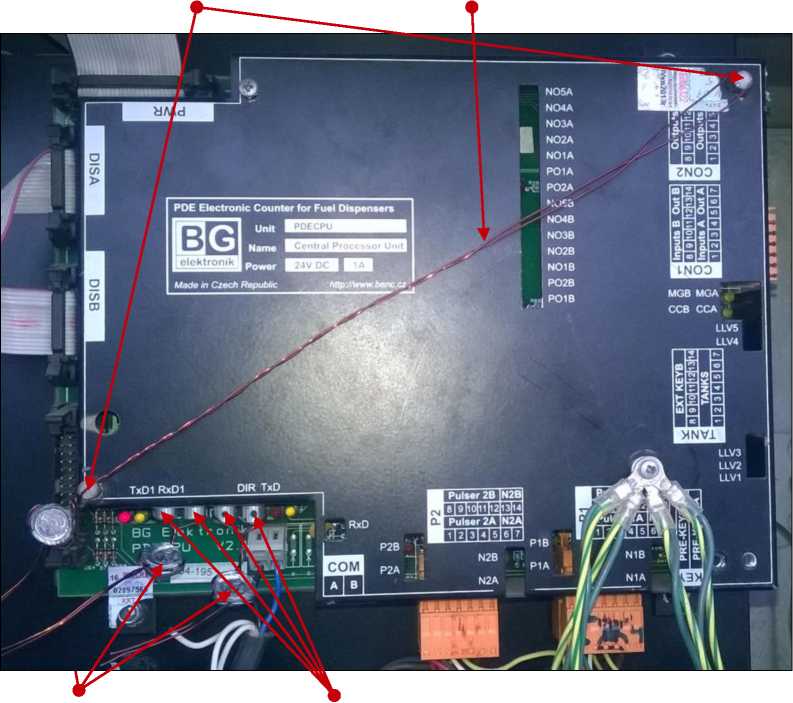

Рисунок 4 - Пломбировка суммарного электронного счетчика и положение и фиксация переключателей SW1 и SW2 для топливораздаточных
