Сведения о средстве измерений: 79759-20 Колонки топливораздаточные

Номер по Госреестру СИ: 79759-20
79759-20 Колонки топливораздаточные
(BMP 2012SH E, BMP 2012V, BMP 2012ОС Е)

Назначение средства измерений:
Колонки топливораздаточные BMP 2012SH Е, BMP 2012V, BMP 2012ОС Е (далее -колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.

сертификация программного обеспечения
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Колонки топливораздаточные
Рисунок № 6

Общие сведения

Дата публикации - 13.12.2020
Срок свидетельства -
Номер записи - 178983
ID в реестре СИ - 1384117
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Татсуно ВМР 20612 ОС Е TS/H, Нет модификации, мод.BMP 2012 SH E, мод. BMP 2012OC TS/H, ВМР 2012, BMP 2012SHE, BMP 2012SH E, BMP 2012 ОСТS/H, BMP 2012 ОС ТS/T, BMP 2012 ОС ТS/H, BMP 2012 ОС, BMP 2012 V, BMP 2012 SHS, BMP 2012 SHE, BMP 2012,

Производитель

Изготовитель - Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

  • БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
  • ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
  • ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
  • ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
  • ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
  • ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
  • РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
  • СИ БИОАНАЛИЗА
  • СИ В СИСТЕМАХ СВЯЗИ
  • СИ ДЛЯ НАНОИНДУСТРИИ
  • СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
  • СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
  • СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
  • СИ СЛУЖБ ЭКОЛОГИИ
  • СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
  • СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
  • ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 108
Выдано извещений - 0
Кол-во периодических поверок - 108
Кол-во средств измерений - 27
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1916 от 2020.11.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79779-20

Колонки топливораздаточные, BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79759-20

Колонки топливораздаточные, BMP 2012SH E, BMP 2012V, BMP 2012ОС Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79758-20

Колонки топливораздаточные, BMP 2012SH E, BMP 2012SH V, BMP 2022SH S
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79757-20

Колонки топливораздаточные, BMP 2024SH Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79756-20

Колонки топливораздаточные, BMP 2024V, BMP 2024ОС V, BMP 2036V, BMP 2036
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79755-20

Колонки топливораздаточные, BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79752-20

Колонки топливораздаточные, BMP 2012SH Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79751-20

Колонки топливораздаточные, BMP 2024ОС V, BMP 2024ОС Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79750-20

Колонки топливораздаточные, BMP 2024SH V
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79749-20

Колонки топливораздаточные, BMP 2024SH V, BMP 2024SH Е
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год
79954-20

Колонки топливораздаточные, BMP 2024SH E
Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань)
ОТ
МП
1 год

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • BMP 2012
  • BMP 2012 ОСТS/H
  • BMP 2012 V
  • BMP 2012 ОС ТS/H
  • BMP 2012 SHE
  • BMP 2012SHE
  • BMP 2012 ОС
  • BMP 2012 ОС ТS/T
  • BMP 2012 SHS
  • Нет модификации
  • 98 6 0 98 0 98 0 98
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • ВМР 2012
  • Татсуно ВМР 20612 ОС Е TS/H
  • BMP 2012SH E
  • 10 0 10 0 10 0 10

    Стоимость поверки Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к колонкам топливораздаточным BMP 2012SH Е, BMP 2012V, BMP 2012ОС Е

    Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем а жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Поверка

    Поверка

    осуществляется по документам:

    МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;

    МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка.

    Основные средства поверки:

    - при первичной поверке: рабочие эталоны 2-го разряда по ГПС, утвержденной приказом Росстандарта № 256 от 7.02.2018 г. - мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;

    - при периодической поверке: рабочие эталоны 2-го разряда по ГПС, утвержденной приказом Росстандарта № 256 от 7.02.2018 г. - мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в формуляр колонки или в свидетельство о поверке.


    Изготовитель

    Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью «ТАТСУНО РУС» (КОИИ ООО «ТАТСУНО РУС»), Россия.
    ИНН 6227006897.
    Адрес: 390042, г. Рязань, ул. Прижелезнодорожная, д. 10.
    Телефон/факс: 8 (4912) 240-675, 240-676, 241-408.

    Заявитель

    Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»).
    ИНН: 1639028805.
    Адрес: 420111, г. Казань, ул. Астрономическая д. 5/19, кабинет 56.

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 420088, г. Казань, ул. 2-я Азинская, Дом 7А.
    Телефон: (843) 272-70-62
    Факс: (843) 272-00-32
    E-mail: office@vniir.org

    Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

    На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соотв етствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.

    Колонка состоит из основных модулей:

    • - модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);

    • - модуля лебедки (стойки) шлангов;

    • - модуля счетчика с дисплеем и управляющей электроникой.

    Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним столбом после соединения с консолями дозаторов и моноблоков, создает несущую часть модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики значительно укрепляют каркас колонки.

    Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из стойки лебедки раздаточных шлангов, которая работает по принципу свободно подвеши-вамого груза в петле шланга, волоков шлангов и элементов наружного покрытия. Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль счетчика.

    Конструкция основных модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы колонки должны быть постоянно закрыты.

    Характер производства колонок - единичное, колонки: заводские номера: BMP 2012SH Е - 2581; BMP 2012V - 1485, 1486, 1479, 1159, 1241, 1162, 1161, 1160; BMP 2012ОС Е - 4879, 4480, 5117.

    Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.

    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru

    Исполнение BMP 2012SH E

    Исполнение BMP 2012V

    Исполнение BMP 2012ОС Е

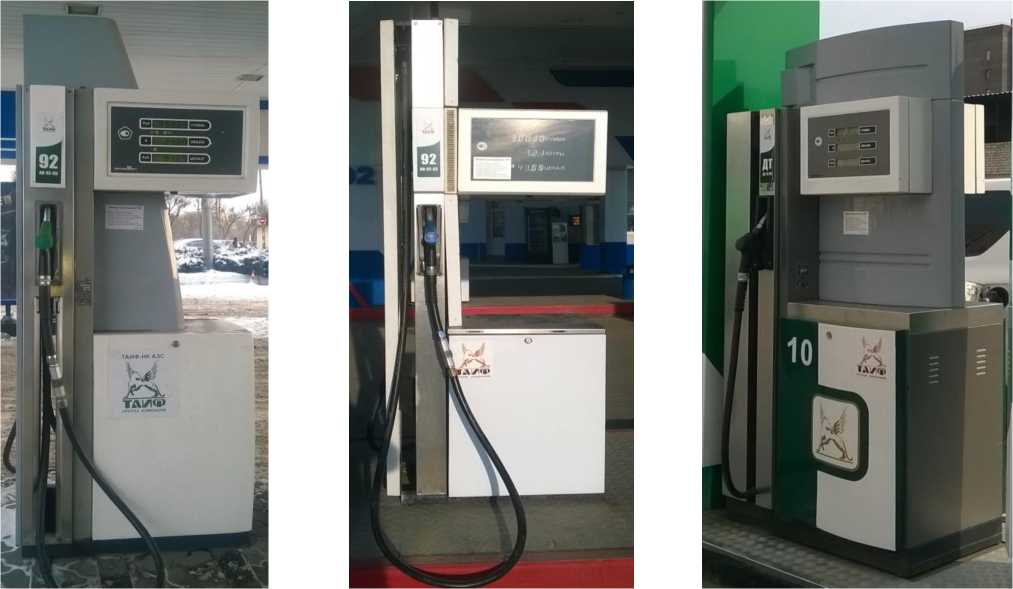

    Рисунок 1 - Общий вид колонки

    Пломбировочная проволока

    Пломба поверителя

    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru

    Регулировочное кольцо

    Стопорный палец Крышка дозирующего цилиндра

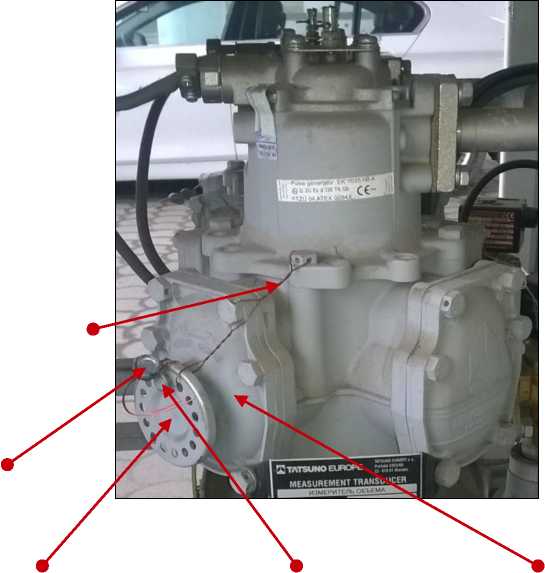

    Рисунок 2 - Пломбирование измерителя объема

    Винты с отверстиями

    Пломбировочная проволока

    Пломба поверителя

    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru
    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru

    PDEMPDiX

    technical specifications Tcchmschc Oaten Гохничсс параметры Datos Tecnicos Tcchmcki spocAkacc ГЛашйэскмг

    Hcrs«*8ef

    Лро*»«аИ’С’1‘» PcoiJucento y,Tftb<e

    ?VWA'\ 1*Л. • t<”

    50Hz. nV 150VA

    OIML R*7 OIMLD11

    softwaic Дгяоп 1 03

    TATSuAo-BENC EUROPE з s ft-vskl2325768, 67801 Btanskq

    (81 *4Ю51вЙ2а411.<а< -420516 423410 CzcchVetxJbte; wwwbenc_c£t__^a

    Переключатель SW1-1

    Защитный кожух

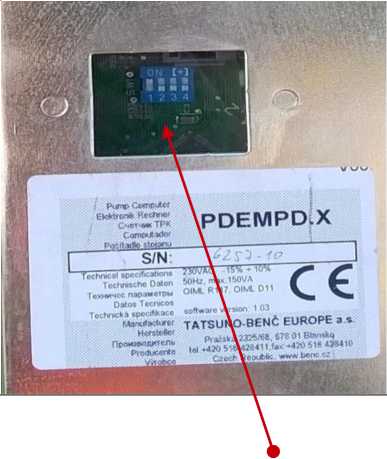

    Рисунок 3 - Пломбировка суммарного электронного счетчика и положение фискального переключателя (SW1-1) топливораздаточных колонок заводской № 4879, № 5117

    Винты с отверстиями Пломбировочная проволока

    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru

    Пломба поверителя Винты с отверстиями

    Внешний вид. Колонки топливораздаточные (BMP 2012SH E, BMP 2012V, BMP 2012ОС Е), http://oei-analitika.ru

    Переключатель SW1   Переключатель SW2    Скоба-блокиратор

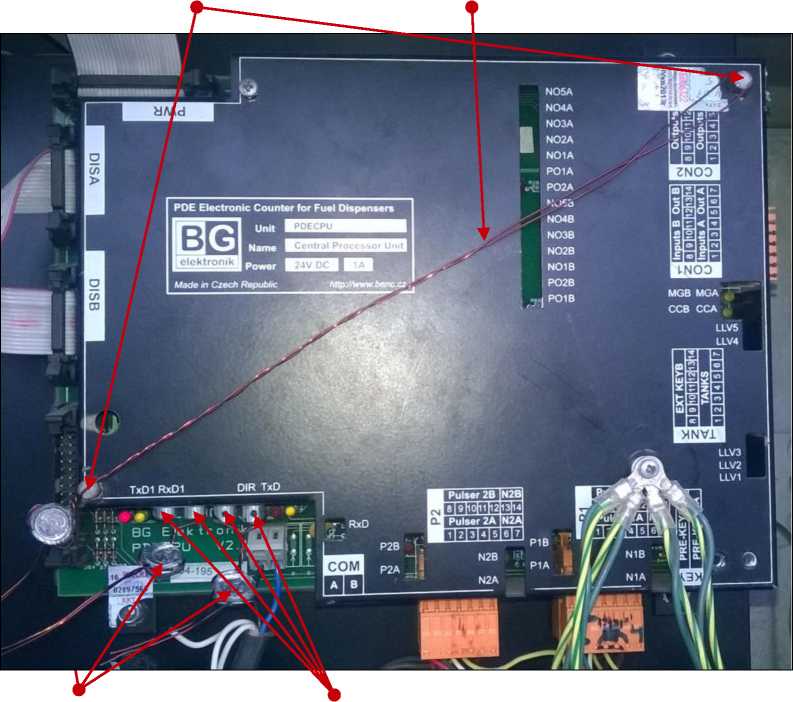

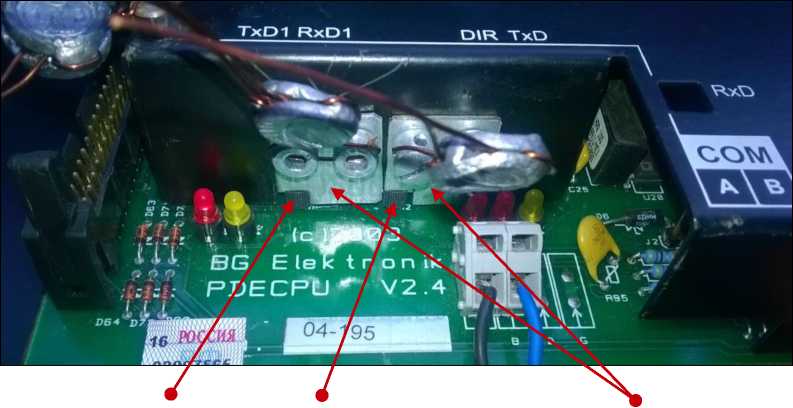

    Рисунок 4 - Пломбировка суммарного электронного счетчика и положение и фиксация переключателей SW1 и SW2 для топливораздаточных колонок заводской № 2581, № 1485, № 1486, № 1479, № 1159, № 1241, № 1162, № 1161, № 1160

    Программное обеспечение отсутствует.


    Комплект поставки колонок приведен в таблице 5.

    Таблица 5 - Комплект поставки колонок

    Наименование

    Количество

    Колонка топливораздаточная:

    - BMP 2012SH Е заводской номер 2581;

    - 1 шт.;

    - BMP 2012V заводские номера 1485, 1486, 1479, 1159, 1241, 1162,

    1161, 1160;

    - 8 шт.;

    - BMP 2012ОС Е заводские номера 4879, 4480, 5117.

    - 3 шт.

    Руководство по эксплуатации

    12 экз.


    Основные метрологические и технические характеристики приведены в таблицах 1 и 2.

    Таблица 1 - Основные метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Номинальный расход топлива через один рукав колонки, л/мин, не менее

    50

    Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %

    ±0,25

    Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %

    ±0,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Минимальный расход, л/мин

    5

    Количество видов отпускаемого топлива

    1

    Количество раздаточных пистолетов

    2

    Тип гидравлики

    Напорная/всасывающая

    Номинальное напряжение питания от сети переменного тока, В

    тол +10%

    380 -15%

    Номинальная частота сети переменного тока, Гц

    50±1

    Номинальная сила тока, А

    1,88

    Номинальная мощность двигателя, кВт

    0,75

    Средний срок службы, лет

    12

    Средняя наработка на отказ, ч

    12000

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от -40 до +50

    от 30 до 100

    Температура выдаваемого топлива, °С:

    • - для бензина

    • - для дизельного топлива

    от -40 до +35 от -40 до +50

    Таблица 3 - Остальные хар

    актеристики в зависимости от исполнения

    Исполнение

    Характеристика

    BMP 2012SH E заводской номер 2581

    BMP 2012V заводские номера 1485, 1486, 1479, 1159, 1241, 1162, 1161, 1160.

    BMP 2012ОС Е заводские номера 4879, 4880, 5117.

    Габаритные    размеры

    (Д*Ш*В), мм, не более

    850x580x2217

    850x580x2300

    900x580x2156

    Масса, кг, не более

    180

    190

    192

    Таблица 4 - Маркировка взрывозащиты

    Заводской номер

    Номер сертификата

    № 2581

    РОСС 1<и.ГБ04.В00609

    № 1485, №1486, №1479, №1159, №1241, №1162, №1161, №1160

    ЦС ВЭ ИГД № 2001.С116

    № 4879, № 4880, № 5117

    РОСС 1<и.ГБ04.В01553


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
