Номер по Госреестру СИ: 79755-20
79755-20 Колонки топливораздаточные
(BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е)
Назначение средства измерений:
Колонки топливораздаточные BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е (далее -колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Внешний вид.
Колонки топливораздаточные
Рисунок № 6
Общие сведения
Дата публикации - 13.12.2020
Срок свидетельства -
Номер записи - 178979
ID в реестре СИ - 1384121
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BMP 2036OC Е, BMP 2036OC V, BMP 2036OC E, BMP 2036OC, BMP 2036 ОС Е ТS, BMP 2036 ОС V TS, BMP 2036 ОС V, BMP 2036 OCV/VR3, BMP 2036 OC V TS, BMP 2036 OC R, BMP 2036 OC, BMP 203510 ОСЕ ТS, BMP 2033, BMP 2024 OC VTS H1, BMP 2024 01V, BMP 2022 OC V TS, BMP 2012 01V, BMP 2012, 2036ОС, 2036,
Производитель
Изготовитель - Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 232
Выдано извещений - 0
Кол-во периодических поверок - 232
Кол-во средств измерений - 45
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1916 от 2020.11.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Колонки топливораздаточные (BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79779-20 |
Колонки топливораздаточные, BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79759-20 |
Колонки топливораздаточные, BMP 2012SH E, BMP 2012V, BMP 2012ОС Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79758-20 |
Колонки топливораздаточные, BMP 2012SH E, BMP 2012SH V, BMP 2022SH S Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79757-20 |
Колонки топливораздаточные, BMP 2024SH Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79756-20 |
Колонки топливораздаточные, BMP 2024V, BMP 2024ОС V, BMP 2036V, BMP 2036 Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79755-20 |
Колонки топливораздаточные, BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79752-20 |
Колонки топливораздаточные, BMP 2012SH Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79751-20 |
Колонки топливораздаточные, BMP 2024ОС V, BMP 2024ОС Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79750-20 |
Колонки топливораздаточные, BMP 2024SH V Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79749-20 |
Колонки топливораздаточные, BMP 2024SH V, BMP 2024SH Е Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
79954-20 |
Колонки топливораздаточные, BMP 2024SH E Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Колонки топливораздаточные (BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 25 | 1 | 0 | 25 | 0 | 25 | 0 | 25 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 36 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 78 | 3 | 0 | 78 | 0 | 78 | 0 | 78 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 32 | 9 | 0 | 32 | 0 | 12 | 0 | 12 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 48 | 0 | 48 | 0 | 36 | 0 | 36 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Колонки топливораздаточные (BMP 2036V, BMP 2036ОС V, BMP 2036ОС Е)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1197 | 1117 |
|
ФБУ Пензенский ЦСМ Пензенская область |
1142 | 1117 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1012 | 1117 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.Нормативные и технические документы
Нормативные документы, устанавливающие требования к колонкам топливораздаточным BMP 2036V, BMP 2036ОС V, BMP 2036ОС ЕПриказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документам:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;
МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка.
Основные средства поверки:
- при первичной поверке: рабочие эталоны 2-го разряда по ГПС, утвержденной приказом Росстандарта № 256 от 7.02.2018 г. - мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;
- при периодической поверке: рабочие эталоны 2-го разряда по ГПС, утвержденной приказом Росстандарта № 256 от 7.02.2018 г. - мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр колонки или в свидетельство о поверке.
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «В сероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, г. Казань, ул. 2 -я Азинская, Дом 7А.
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соотв етствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.
Колонка состоит из основных модулей:
-
- модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);
-
- модуля лебедки (стойки) шлангов;
-
- модуля счетчика с дисплеем и управляющей электроникой.
Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним столбом после соединения с консолями дозаторов и моноблоков, создает несущую часть модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики значительно укрепляют каркас колонки.
Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из стойки лебедки раздаточных шлангов, которая работает по принципу свободно подвеши-вамого груза в петле шланга, волоков шлангов и элементов наружного покрытия. Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль счетчика.
Конструкция основных модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы колонки должны быть постоянно закрыты.
Характер производства колонок - единичное, колонки: заводские номера: BMP 2036V - 2104, 2105, 1812, 1813; BMP 2036ОС V - 5564, 5563; BMP 2036ОС Е - 4873, 5138, 5140, 5139, 5041, 5038, 5040.
Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.
Исполнение BMP 2036V Исполнение BMP 2036ОС V Исполнение BMP 2036ОС Е
Рисунок 1 - Общий вид колонки
Пломбировочная проволока
Пломба поверителя
Регулировочное кольцо
Стопорный палец Крышка дозирующего цилиндра
Рисунок 2 - Пломбирование измерителя объема
Винты с отверстиями
Пломбировочная проволока
Пломба поверителя
PDEMPDiX
technical specifications Tcchmschc Oaten Гохничсс параметры Datos Tecnicos Tcchmcki spocAkacc ГЛашйэскмг
Hcrs«*8ef
Лро*»«аИ’С’1‘» PcoiJucento y,Tftb<e
?VWA'\ 1*Л. • t<”
50Hz. nV 150VA
OIML R*7 OIMLD11
softwaic Дгяоп 1 03
TATSuAo-BENC EUROPE з s ft-vskl2325768, 67801 Btanskq
(81 *4Ю51вЙ2а411.<а< -420516 423410 CzcchVetxJbte; wwwbenc_c£t__^a
Переключатель SW1-1
Защитный кожух
Рисунок 3 - Пломбировка суммарного электронного счетчика и положение фискального переключателя (SW1-1) топливораздаточных колонок заводской № 5564, № 5563, № 4874, № 4873, № 5138, № 5140, № 5139, № 5041, № 5038, № 5040

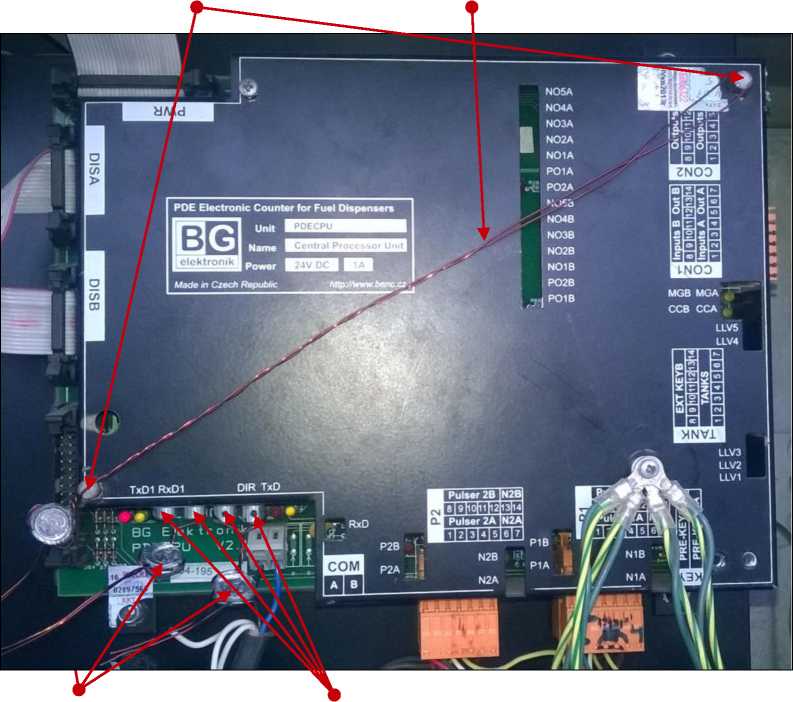

Винты с отверстиями Пломбировочная проволока
Пломба поверителя Винты с отверстиями
Переключатель SW1 Переключатель SW2 Скоба-блокиратор
Рисунок 4 - Пломбировка суммарного электронного счетчика и положение и фиксация переключателей SW1 и SW2 для топливораздаточных колонок заводской № 2104, № 2105, № 1812, № 1813
Программное обеспечение отсутствует.
Комплект поставки колонок приведен в таблице 5.
Таблица 5 - Комплект поставки колонок
|
Наименование |
Количество |
|
Колонка топливораздаточная: | |
|
- BMP 2036V заводские номера 2104, 2105, 1812, 1813; |
- 4 шт.; |
|
- BMP 2036ОС V заводской номер 5564, 5563; |
- 2 шт.; |
|
- BMP 2036ОС Е заводские номера 4873, 5138, 5140, 5139, 5041, 5038, | |
|
5040. |
- 7 шт. |
|
Руководство по эксплуатации |
13 экз. |
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальный расход топлива через один рукав колонки, л/мин, не менее |
50 |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, % |
±0,25 |
|
Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Минимальный расход, л/мин |
5 |
|
Количество видов отпускаемого топлива |
3 |
|
Количество раздаточных пистолетов |
6 |
|
Тип гидравлики |
Напорная/всасывающая |
|
Номинальное напряжение питания от сети переменного тока, В |
тол +10% 380 -15% |
|
Номинальная частота сети переменного тока, Гц |
50±1 |
|
Номинальная сила тока, А |
1,88 |
|
Номинальная мощность двигателя, кВт |
0,75 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
12000 |
|
Условия эксплуатации:
|
от -40 до +50 от 30 до 100 |
|
Температура выдаваемого топлива, °С:
|
от -40 до +35 от -40 до +50 |
Таблица 3 - Остальные характеристики в зависимости от исполнения
|
Характеристика |
Исполнение | ||
|
BMP 2036 V заводские номера 2104, 2105, 1812, 1813 |
BMP 2036ОС V заводские номера 5564, 5563 |
BMP 2036ОС E заводские номера 4873, 5138, 5140, 5139, 5041, 5038, 5040 | |
|
Габаритные размеры (ДхШ*В), мм, не более |
1880x580x2300 |
1890x580x2300 |
1890x580x2156 |
|
Масса, кг, не более |
450 |
450 |
456 |
Таблица 4 - Маркировка взрывозащиты
|
Заводской номер |
Номер сертификата |
|
№ 2104, № 2105, № 1812, № 1813 |
ЦС ВЭ ИГД №2001.С116 |
|
№ 5564, № 5563 |
ТС RU С-Ии.ГБ08.В.00189 |
|
№ 4874, № 4873, № 5138, № 5140, № 5139, № 5041, № 5038, № 5040 |
РОСС RU.^04301553 |
