Номер по Госреестру СИ: 79558-20
79558-20 Преобразователи давления измерительные
(3051S модели 3051SHP)
Назначение средства измерений:
Преобразователи давления измерительные 3051S модели 3051SHP (далее -преобразователи) предназначены для измерений разности давлений и температуры жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации встроенное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Конструктивно преобразователи исключают возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователей представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей для измерений разности давлений
Идентификационные данные (признаки) |
ПО HART |
ПО HART Advanced Diagnostics II (DA2) |
ПО Wireless HART |
ПО Foundation Fieldbus | |
Идентификационное Наименование ПО |
03151-3627 |
03151-3613 |
00753-3116 |
03151-3705 |
03151-3529 |
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 20 |
не ниже 4 |
не ниже 2.1.21) |
не ниже 3.0.1 2) |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
|
Таблица 2 - Идентификационные данные программного обеспечения преобразователей для измерений разности давлений и температуры
Идентификационные данные (признаки) |
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus |
Идентификационное Наименование ПО |
03151-3710 |
00753-3148 |
03151-3519 |
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.0.2 1) |
Цифровой идентификатор ПО |
- |
- |
- |
1) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 1-00-002. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.3 «Общие сведения об измерительном преобразователе» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления измерительным 3051S модели 3051SHPГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация изготовителя.
Изготовитель
«Rosemount, Inc.»8200 Market Boulevard, Chanhassen, MN 55317, USA (США)
6021 Innovation Boulevard, Shakopee, MN 55344, USA (США)
Телефон: +19522044124;
e-mail: Nicholas.Wienhold@Emerson.com
Производственные площадки:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Emerson Asia Pacific Private Limited, Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru,
Web-site: www.vniims.ru
Принцип действия преобразователей основан на преобразовании измеряемого давления в аналоговый и (или) цифровой выходные сигналы. Основным элементом измерительного механизма - сенсорного модуля является измерительная ёмкостная ячейка. Под воздействием измеряемого давления, подаваемого в плюсовую камеру (H) и минусовую камеру (L), сенсорный модуль формирует цифровой код, пропорциональный приложенному давлению. Встроенный микропроцессор корректирует цифровой код, сформированный сенсорным модулем в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на жидкокристаллический индикатор (далее - ЖК индикатор) (при его наличии) преобразователя, а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструктивно преобразователи состоят из сенсорного модуля и корпуса преобразователя, в котором размещены элементы подключения и ЖК индикатор. Преобразователи имеют технологическое соединение с измеряемой средой посредством копланарного конусного резьбового соединения, совместимого с автоклавами типа F-250-C или с помощью выносных разделительных мембран. Так же возможно исполнение преобразователей с интегральным соединением сенсорного модуля с корпусом преобразователя или удаленным соединением сенсорного модуля с корпусом преобразователя в виде выносного цифрового индикатора или распределительной коробки с помощью быстроразъемного соединения Quick Connect.
В зависимости от метрологических и технических характеристик преобразователи могут изготавливаться в различных исполнениях. Варианты исполнений преобразователей отличаются диапазонами измерений, пределами основной допускаемой приведенной погрешности измерений давления, выходными сигналами, наличием функции измерений температуры, типом технологического подключения к измеряемой среде. Преобразователи могут использоваться для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, расход жидкости, пара и газа.
При наличии в преобразователях функции измерений температуры в качестве первичного преобразователя применяют термопреобразователи сопротивления утвержденного типа с номинальной статической характеристикой типа «Pt100» по ГОСТ 6651-2009.
Преобразователи в зависимости от исполнения могут осуществлять передачу измерительной информации по средствам беспроводной связи при помощи встроенного модуля радиосвязи и встроенного модуля питания.
Преобразователи имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
Для систем противоаварийной защиты преобразователи поставляются с сертификатом 1ЕС 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).
Пример типового варианта исполнения преобразователя (код заказа): 3051SHP 1CD6A3N3 H11 A 1A DA2 B4 M5
-
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
-
1 - код модели;
-
2 - код класса точности;
-
3 - код типа подключения;
-
4 - код типа измерения;
-
5 -код диапазона измерений разности давлений;
-
6 - код диапазона статического давления;
-
7 - код максимального статического давления;
-
8 - код температурного входа;
-
9 - код материала разделительной мембраны;
-
10 - код технологического соединения;
-
11 - код выходного сигнала;
-
12 - код типа корпуса;
-
13 - код функции диагностики;
-
14 - код монтажного кронштейна;
-
15 -код типа ЖК индикатора.
Общий вид преобразователей представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
а)
г)

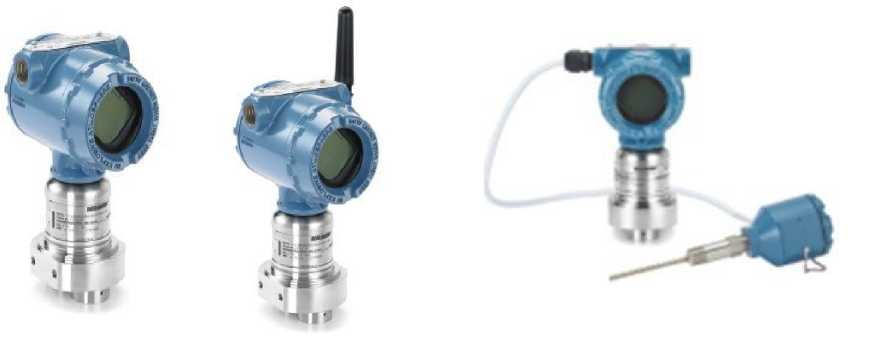

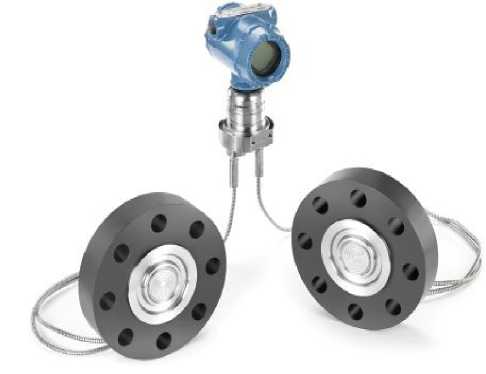

Рисунок 1 - Преобразователи давления измерительные 3051S модели305'^НР: а) преобразователь c типом соединения F-250-C; б) преобразователь с беспроводным интерфейсом; в) преобразователь для измерений разности давлений и температуры; г) преобразователь с соединением с помощью выносных разделительных мембран
Таблица 5 -
Наименование |
Обозначение |
Количество |
Примечание |
Преобразователь давления измерительный 3051S модели 3051SHP |
- |
1 шт. | |
Паспорт |
- |
1 экз. | |
Методика поверки |
МП 202-009-2020 |
1 экз. |
Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один |
Руководство по эксплуатации |
00809-0107-4851 |
1 экз. |
Наименование |
Обозначение |
Количество |
Примечание |
адрес и допускается поставка на электронном носителе. | |||
Краткое руководство по установке |
00825-0107-4851 |
1 экз. | |
Комплект монтажных частей |
по заказу |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальный верхний предел измерений | |
разности давлений, кПа 1): | |
- Диапазон 6 |
62,3 |
- Диапазон 7 |
174,0 |
- Диапазон 8 |
1034,0 |
Максимальный диапазон измерений | |
разности давлений, кПа 1), 2), 3): | |
- Диапазон 6 |
от -62,3 5) до +62,3 6) |
- Диапазон 7 |
от -174,0 5) до +174,0 6) |
- Диапазон 8 |
от -1034,0 5) до +1034,0 6) |
Продолжение таблицы 3
Наименование характеристики |
Значение | ||
Минимальный диапазон разности давлений, кПа 1), 4):
|
измерений |
1,244 1,742 6,895 | |
Пределы допускаемой приведенной основной погрешности измерений разности давлений, % от диапазона измерений 2): - Диапазон 6 |
±0,055, при ВПИ/Дн <10 ±(0,005+0,01-ВПИ/Дн), при ВПИ/Дн>10 | ||
- Диапазон 7 |
±0,055, при ВПИ/Дн <10 ±(0,015+0,005-ВПИ/Дн), при ВПИ/Дн>10 | ||
- Диапазон 8 |
±0,055, при ВПИ/Дн <5 ±(0,015+0,005-ВПИ/Дн), при ВПИ/Дн>5 | ||
Максимальный диапазон температуры, °С 2)’ 3) |
измерений |
от -200 до +850 | |
Минимальный диапазон температуры, °С 4) |
измерений |
11 | |
Пределы основной абсолютной погрешности температуры, °С |
допускаемой измерений |
±0,37 | |
Пределы дополнительной допускаемой приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий при измерении разности давлений, % от диапазона измерений: - Диапазон 6 |
±(0,0223 ±(0,0446 |
+ 0,0125-ВПИ/Дн), при 5>ВПИ/Дн >1 + 0,025ЪПИ/Дн), при 50>ВПИ/Дн>5 | |
- Диапазон 7 |
±(0,0223 + 0,0045-ВПИ/Дн), при 5>ВПИ/Дн >1 ±(0,0446 + 0,0089-ВПИ/Дн), при 100>ВПИ/Дн>5 | ||
- Диапазон 8 |
±(0,0223 +0,0045-ВПИ/Дн), при 5>ВПИ/Дн >1 ±(0,0446 + 0,0089-ВПИ/Дн), при 150>ВПИ/Дн>5 | ||
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий при измерении температуры, оС |
±0,0771 | ||
Максимальное рабочее (статическое) давление при измерении разности давлений, кПа 1) |
103400 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от влияния статического давления при измерении разности давлений, % на каждые 6,9 МПа | |
Диапазон 6:
|
±0,1 % от ВПИ ±0,3 % от ИВ ±0,1 % от ВПИ ±0,2 % от ИВ ±0,1 % от ВПИ ±0,2 % от ИВ |
Примечания: ВПИ - максимальный верхний предел измерений разности давлений Дн - диапазон измерений, на который настроен преобразователь, равен разности между значениями верхнего и нижнего пределов измерений. ИВ - измеренная величина. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходные сигналы:
|
от 4 до 20 HART; Wireless HART; Foundation Fieldbus |
Напряжение питания постоянного электрического тока, В
|
от 12 до 42,4 от 9 до 32 7,2 (встроенный модуль питания) |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры преобразователя, мм, не более
|
107 132 (171)1) 210 (385)1} |
Масса, кг, не более (без учета монтажных частей и выносных разделительных мембран) |
6,0 |
Нормальные условия эксплуатации:
|
от +21 до +25 80 от 84 до 106,7 |
Рабочие условия эксплуатации:
температура окружающей среды для работы с ЖК индикатором, °С
|
от -40 до +85 от -402) до +80 до 100 от 84,0 до 106,7 |
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP66, IP68 |
Средний срок службы, лет |
50 |
Средняя наработка на отказ, ч |
200000 |
Маркировка взрывозащиты |
Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, 2Ex nA IIC T5 Gc Х, Ex tb IIIC Т105°СТ500 95°С Db X, Ex ta IIIC Т105°С T500 95°С Da X |
|
