Номер по Госреестру СИ: 79126-20
79126-20 Резервуары стальные горизонтальные цилиндрические
(РГС-20 (17+3))
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 20.10.2020
Срок свидетельства -
Номер записи - 178435
ID в реестре СИ - 1383105
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-20 (17+3),
Производитель
Изготовитель - АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1507 от 2020.09.11 об утверждении типа средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-20 (17+3))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77408-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77376-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77374-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77373-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77372-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77369-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77368-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77364-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77357-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
78436-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79216-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79126-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-20 (17+3))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-20 (17+3))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспортов резервуаров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
Поверка
Поверкаосуществляется по документам: ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки», МП 392-2019 «ГСИ. Резервуары стальные
горизонтальные цилиндрические РГС-20 (17+3). Методика поверки», утвержденным
ФБУ «Томский ЦСМ» 27.11.2019 г.
Основные средства поверки:
-
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный № 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный № 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
-
- толщиномер ультразвуковой СКАТ-4000 (регистрационный № 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;
-
- штангенциркуль 156 (регистрационный № 11333-88), диапазон измерений
от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
-
- линейки измерительные металлические (регистрационный № 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.
-
- мерник эталонный 1-го разряда М1Р-10-01 (регистрационный № 47665-11), номинальная вместимость 10 дм3, пределы допускаемой основной относительной погрешности ± 0,02 %;
-
- мерник металлический образцовый 2-го разряда М2Р-10-СШКМ (регистрационный № 15511-96), номинальная вместимость 10 дм3, пределы допускаемой относительной погрешности ± 0,1 %;
-
- мерник образцовый 2-го разряда М2Р-50-0,1М (регистрационный № 18585-99), номинальная вместимость 50 дм3, пределы допускаемой относительной погрешности ± 0,1 %;
-
- уровнемер «Струна-М» (регистрационный № 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;
-
- термометр лабораторный ТЛ-4 (регистрационный № 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;
-
- тахеометр электронный Leica TS15 (регистрационный № 46981-11), диапазон измерений углов от 0 до 360° допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(1+1,5-10’6-Z) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
Изготовитель
Акционерное общество «СВЛ-СЯЙЛИЁТ» (АО «СВЛ-СЯЙЛИЁТ»)
Адрес: Harjuviidantie 1, 15560 Nastola, Финляндия.
Заявитель
Акционерное общество «Транснефть - Центральная Сибирь» (АО «Транснефть -Центральная Сибирь»)
ИНН 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, 24
Телефон: (3822) 27-54-58; факс: (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра со сферическими днищами, смотровыми люками, замерными устройствами, дыхательными клапанами, площадкой с ограждениями и лестницей для технического обслуживания и с внутренней перегородкой, делящей его на две секции. Резервуары оборудованы теплоизоляцией, демонтируемой для проведения поверки геометрическим методом по ГОСТ 8.346-2000.
Резервуары РГС-20 (17+3), заводские номера 6194 03/36 и 6194 05/36, расположены в АО «Транснефть-Центральная Сибирь» РНУ «Парабель» НПС «Парабель», Томская область.

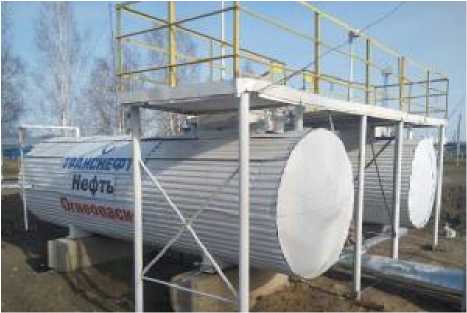

Общий вид резервуаров представлен на рисунке 1.
а)
б)
Рисунок 1 - Общий вид резервуаров а) зав. № 6194 03/36, б) зав. № 6194 05/36
Пломбирование резервуаров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуаров, м3 |
20 |
|
Номинальная вместимость секции 1, м3 |
17 |
|
Номинальная вместимость секции 2, м3 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
