Номер по Госреестру СИ: 79216-20
79216-20 Резервуары стальные горизонтальные цилиндрические
(РГС-20 (17+3))
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

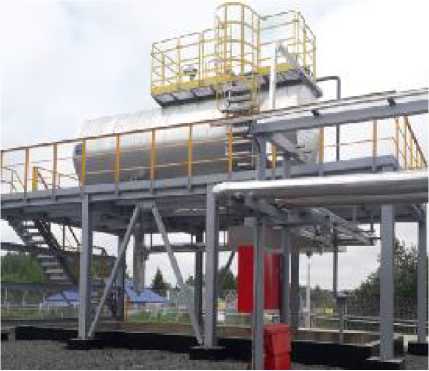

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

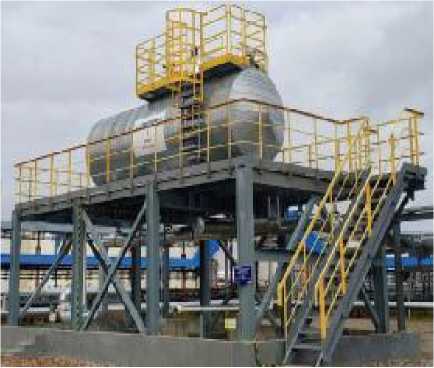

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

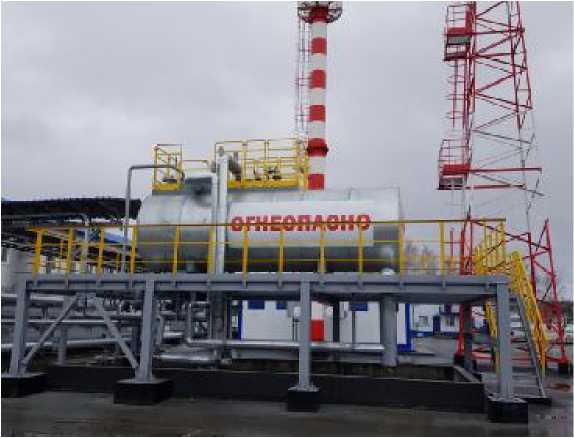

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара печатным способом.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-20 (17+3)ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)
Поверка
Поверкаосуществляется по документам: ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» и МП 397-2019 «ГСИ. Резервуары стальные
горизонтальные цилиндрические РГС-20(17+3). Методика поверки», утвержденному ФБУ «Томский ЦСМ» 15.11.2019 г.
Основные средства поверки:
-
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетка измерительная металлическая 2-го класса точности Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;
-
- толщиномер ультразвуковой СКАТ-4000 (регистрационный номер 17969-98), диапазон измерений от 0,6 до 20,0 мм, пределы допускаемой основной погрешности при измерении толщины ±0,05 мм;
-
- штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
-
- линейки измерительные металлические (регистрационный номер 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.
-
- мерник эталонный 1-го разряда М1Р-10-01 (регистрационный номер 47665-11), номинальная вместимость 10 дм3, пределы допускаемой основной относительной погрешности ± 0,02 %;
-
- мерник металлический образцовый 2-го разряда М2Р-10-СШКМ (регистрационный номер 15511-96), номинальная вместимость 10 дм3, пределы допускаемой относительной погрешности ± 0,1 %;
-
- мерник образцовый 2-го разряда М2Р-50-0,1М (регистрационный номер 18585-99), номинальная вместимость 50 дм3, пределы допускаемой относительной погрешности ± 0,1 %;
-
- уровнемер «Струна-М» (регистрационный номер 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;
-
- термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;
-
- тахеометр электронный Leica TS15 (регистрационный номер 46981-11), диапазон измерений углов от 0 до 360° допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(1+1,5-10’6-Z) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
Изготовитель
Акционерное общество «Транснефть-Верхняя Волга» Великолукский завод
«Транснефтемаш» (АО «Транснефть-Верхняя Волга » Великолукский завод «Транснефтемаш»).
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, 4/1
Адрес: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Телефон: (81153) 9-26-67, (81153) 9-26-77
E-mail: info@tnm.nnov.transneft.ru
Заявитель
Акционерное общество «Транснефть - Центральная Сибирь» (АО «Транснефть -Центральная Сибирь»)
ИНН 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, 24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации , метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с плоскими днищами, внутренней перегородкой, делящей его на две секции, смотровыми люками, замерными устройствами, дыхательными клапанами, площадкой с ограждениями и лестницей для технического обслуживания. Резервуары оборудованы теплоизоляцией, демонтируемой для проведения поверки геометрическим методом по ГОСТ 8.346-2000.
Место расположения резервуаров РГС-20 (17+3), заводские номера 358, 363, 369, приведено в таблице 1.
а)
б)
Таблица 1 - Место расположения резервуаров:
Заводской № |
Тип |
Место установки |
358 |
РГС - 20 (17+3) |
Котельная ЛАЭС «Каргасок» |
363 |
РГС - 20 (l7+3) |
Котельная НПС «Александровская» |
369 |
РГС - 20 (l7+3) |
Г. Томск, ул. Причальная, 14 |
Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3)
а) зав. № 358, б) зав. № 363, в) зав..№ 369
Пломбирование резервуаров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость резервуаров, м3 |
20 |
Номинальная вместимость секции 1, м3 |
17 |
Номинальная вместимость секции 2, м3 |
3 |
Пределы допускаемой относительной погрешности определения вместимости , % |
±0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
20 |
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
