Сведения о средстве измерений: 78436-20 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 78436-20
78436-20 Резервуар стальной горизонтальный цилиндрический
(РГС-25)

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177499
ID в реестре СИ - 1364507
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1147 от 2020.06.29 ПРИКАЗ об утверждении типов средства измеренеий ГЕВ 67

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
77408-20

Резервуар стальной горизонтальный цилиндрический, РГС-20 (17+3)
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77376-20

Резервуар стальной горизонтальный цилиндрический, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77374-20

Резервуар стальной горизонтальный цилиндрический, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77373-20

Резервуары стальные горизонтальные цилиндрические, РГС-10
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77372-20

Резервуары стальные горизонтальные цилиндрические, РГС-10
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77369-20

Резервуары стальные горизонтальные цилиндрические, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77368-20

Резервуары стальные горизонтальные цилиндрические, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77364-20

Резервуар стальной горизонтальный цилиндрический, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
77357-20

Резервуар стальной горизонтальный цилиндрический, РГС-20
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
78436-20

Резервуар стальной горизонтальный цилиндрический, РГС-25
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
79216-20

Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3)
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет
79126-20

Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3)
АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород)
ОТ
МП
5 лет

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-25)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости (утверждена Приказом Росстандарта от 07.02.2018 г. № 256)

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Поверка

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» (объемный метод).

Основные средства поверки:

  • -   рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 51171-12), диапазон измерений от 0 до 20 м, класс точности 2;

  • - штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

  • -   линейка измерительные металлические (регистрационный номер 66266-16), диапазон измерений от 0 до 500 мм, допускаемое отклонение от номинального значения длины шкалы ±0,15 мм.

  • - мерник эталонный 1-го разряда М1Р-10-01 (регистрационный номер 47665-11), номинальная вместимость 10 дм3, пределы допускаемой основной относительной погрешности ± 0,02 %;

  • - мерник металлический образцовый 2-го разряда М2р-10-СШКМ (регистрационный номер 15511-96), номинальная вместимость 10 дм3, пределы допускаемой относительной погрешности ± 0,1 %;

  • - мерник образцовый 2-го разряда М2Р-50-01М (регистрационный номер 18585-99), номинальная вместимость 50 дм3, пределы допускаемой относительной погрешности ± 0,1 %;

  • - уровнемер «Струна-М» (регистрационный номер 15669-02), диапазон измерений от 10 до 4000 мм, пределы допускаемой абсолютной погрешности ± 1 мм;

  • - термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 55 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.


Изготовитель


Акционерное общество «Транснефть - Верхняя Волга» Великолукский завод «Транснефтемаш» (АО «Транснефть - Верхняя Волга» Великолукский завод «Транснефтемаш»)
ИНН 5260900725
Адрес: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Юридический адрес: 603950, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: (81153) 9-26-67, (81153) 9-26-77
E-mail: info@tnm.nnov.transneft.ru

Заявитель


Акционерное общество «Транснефть - Центральная Сибирь (АО «Транснефть -Центральная Сибирь»)
ИНН 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д. 24
Телефон: (3822) 27-55-72, 27-53-25
Факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru

Испытательный центр


Федеральное бюджетное учреждение «Государственный  региональный центр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86
Факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru

Резервуар представляет собой подземный стальной металлический сосуд в форме горизонтального цилиндра с усеченно-коническими днищами, снабжен горловиной, патрубками и дыхательными клапанами.

Резервуар расположен на НПС «Александровская», Томская область, Александровский район, заводской номер 48.

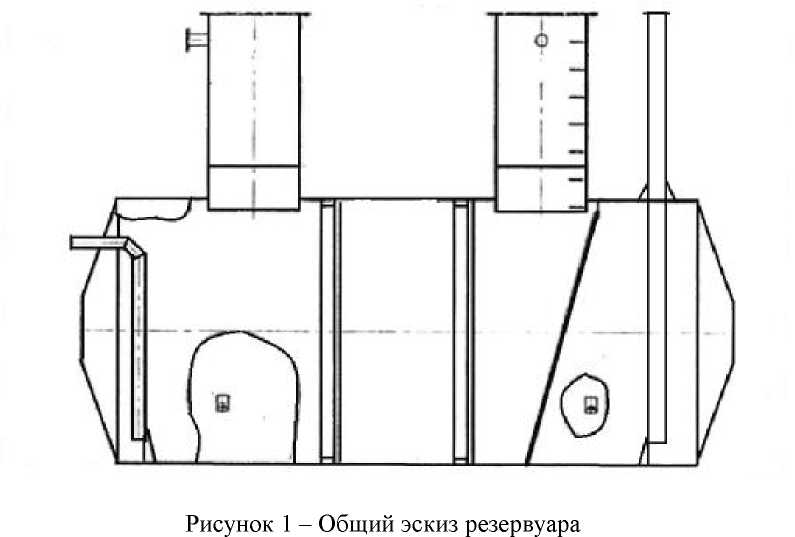

Общий эскиз резервуара представлен на рисунке 1.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (РГС-25), http://oei-analitika.ru

Пломбирование резервуара не предусмотрено.


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-25

-

1 шт.

Резервуар стальной горизонтальный РГС-25 заводской номер 48. Паспорт

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость резервуара, м3

25

Пределы допускаемой относительной погрешности вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

от -60 до +50 от 84,0 до 106,7
