Номер по Госреестру СИ: 77357-20
77357-20 Резервуар стальной горизонтальный цилиндрический
(РГС-20)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства -
Номер записи - 176233
ID в реестре СИ - 1140983
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-3, -,
Производитель
Изготовитель - АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№139 от 2020.02.03 Об утверждении типов средств измерений 86
Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77408-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77376-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77374-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77373-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77372-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77369-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77368-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77364-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
77357-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-20 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
78436-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79216-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
|
79126-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 (17+3) АО "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
5 лет |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
-
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть-Верхняя Волга» филиал Великолукский завод «Транснефтемаш» (АО «Транснефть-Верхняя Волга» филиал Великолукский завод «Транснефтемаш»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, д. 4/1
Адрес место расположения филиала: 182100, Псковская область, г. Великие Луки, ул. Гоголя, д. 2
Телефон: +7 (81153) 9-26-67
Web-сайт: uppervolga.transneft.ru
Заявитель
Акционерное общество «Транснефть-Прикамье» (АО «Транснефть-Прикамье»)
ИНН 1645000340
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Адрес место расположения филиала: 426039, Удмуртская Республика, г. Ижевск, Воткинское шоссе, д.174
Телефон/факс: +7 (3412) 46-01-90 / +7 (3412) 46-13-83
Web-сайт: kama.transneft.ru
E-mail: Delo@igv-kaz.kaz.transneft.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail: office@vniir.org
Резервуар стальной горизонтальный цилиндрический РГС-20 представляет собой цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой теплоизолированной перегородкой. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт оцинкованным листом.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуар стальной горизонтальный цилиндрический РГС-20 с заводским номером 364 расположен по адресу: Удмуртская Республика, Дебесский район, с. Дебесы НПС «Дебесы», УРНУ (филиал АО «Транснефть-Прикамье»).

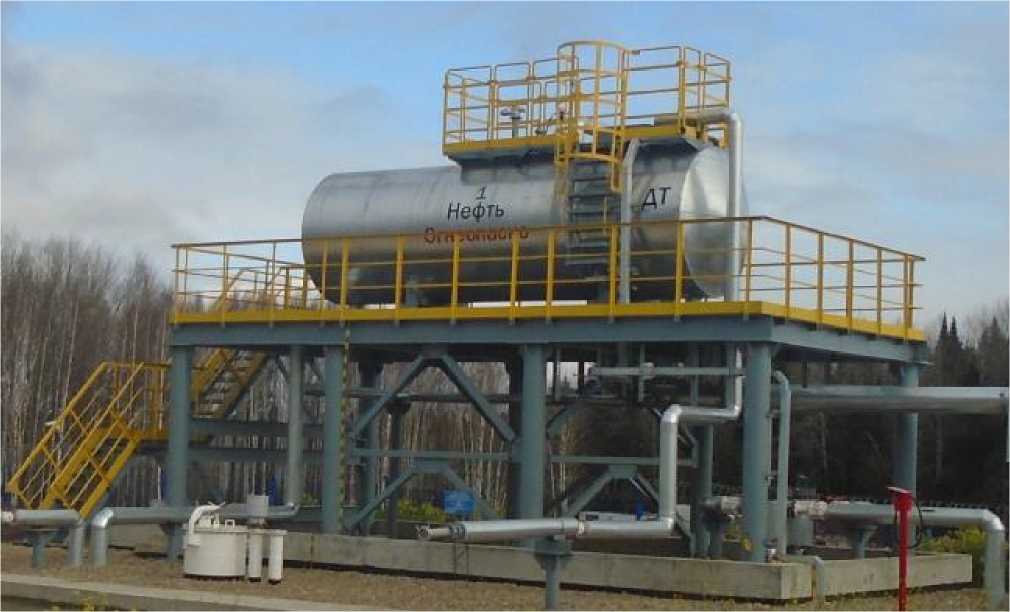

Общий вид резервуара стального горизонтального цилиндрического РГС-20 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РГС-20
Пломбирование резервуара стального горизонтального цилиндрического РГС-20 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номера секций |
1 |
2 |
|
Номинальная вместимость, м3 |
17 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
