Номер по Госреестру СИ: 78262-20
78262-20 Весы неавтоматического действия
(EJ)
Назначение средства измерений:
Весы неавтоматического действия EJ (далее - весы) предназначены для статических измерений массы различных грузов.

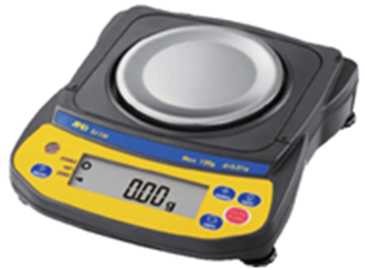

Внешний вид.
Весы неавтоматического действия
Рисунок № 1

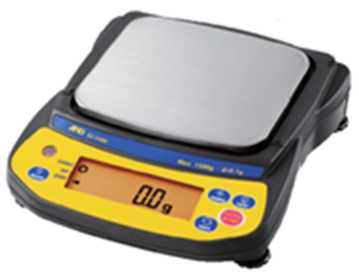

Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3

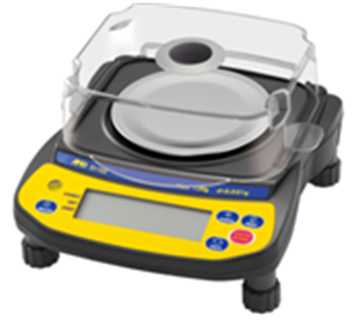

Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Общие сведения
Дата публикации - 26.08.2020
Срок свидетельства - 06.05.2025
Номер записи - 177808
ID в реестре СИ - 1380839
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EJ, мод. EJ-300, EJ – 300, EJ 6100, EJ 610, EJ 410, EJ 303 , EJ 3000, EJ 300, EJ 123, EJ -610, EJ - 6100, EJ, AND-EJ610, AND-EJ300, AND-EJ-610, AND EJ-610, AND EJ-200, AND EJ-120, A&D EJ-610, A&D EJ-200,
Производитель
Изготовитель - A&D Company, Limited, Япония Производственная площадка: A&D SCALES Co., LTD
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 1541
Выдано извещений - 3
Кол-во периодических поверок - 494
Кол-во средств измерений - 773
Кол-во владельцев - 110
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1265 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (9)
№870 от 2020.05.06 об утверждении типов срдств измерений 28 ГЕВ
Наличие аналогов СИ: Весы неавтоматического действия (EJ)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
78262-20 Весы неавтоматического действия (EJ) A&D Company, Limited, Япония Производственная площадка: A&D SCALES Co., LTD (КОРЕЯ, РЕСПУБЛИКА ) |
36468-07 Весы лабораторные (ВМ) Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста") (РОССИЯ г. Санкт-Петербург) |
78262-20 Весы неавтоматического действия (EJ) A&D Company, Limited, Япония Производственная площадка: A&D SCALES Co., LTD (КОРЕЯ, РЕСПУБЛИКА ) |
52773-13 Весы лабораторные (ВМ-II) Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
78262-20 06.05.2025 |
Весы неавтоматического действия, EJ A&D Company, Limited, Япония Производственная площадка: A&D SCALES Co., LTD (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Весы лабораторные (ВМ-II)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 25 | 10 | 0 | 25 | 0 | 20 | 0 | 20 | |
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "МЕТРОЛОГ" (RA.RU.311577) | 10 | 0 | 10 | 0 | 7 | 0 | 7 | |||
ООО "ВЕССЕРВИС" (RA.RU.311646) | 23 | 3 | 21 | 2 | 0 | 7 | 7 | 0 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 6 | 0 | 6 | 0 | 2 | 0 | 2 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
ООО "ВЕС СЕРВЕР КОМ" (RA.RU.311842) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 15 | 1 | 0 | 15 | 0 | 3 | 0 | 3 | |
ООО "ВЕС" (RA.RU.311992) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ООО "СТАНДАРТ" (RA.RU.312647) | 14 | 0 | 14 | 0 | 3 | 0 | 3 | |||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 9 | 9 | 0 | 0 | 9 | 9 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЦМ" (RA.RU.310581) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО «Поверие» (RA.RU.313216) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 1 | 0 | 12 | 0 | 10 | 0 | 10 | |
ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 86 | 2 | 72 | 2 | 0 | 3 | 2 | 1 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 1 | 0 | 8 | 0 | 7 | 0 | 7 | |
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 12 | 2 | 0 | 12 | 0 | 5 | 0 | 5 | |
ООО "МЕДПОВЕРКА" (RA.RU.312386) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "СЕРВИС-ЮГ-ККМ" (RA.RU.311179) | 2 | 2 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 11 | 1 | 10 | 0 | 9 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 3 | 3 | 2 | 0 | 4 | 3 | 1 | |
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3 | 1 | 2 | 0 | 2 | 1 | 1 | |||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
ООО "ЕВРОТЕСТ" (РОСС RU.0001.310290) | 4 | 4 | 0 | 0 | 0 | 0 | 0 | |||
ООО " ЭЛЕКТРОНИКА " (1525) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 3 | 0 | 5 | 0 | 0 | 0 | 0 | |
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 11 | 4 | 0 | 11 | 0 | 7 | 0 | 7 | |
ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
ООО "СКЕЙЛ ЭНТЕРПРАЙЗ" (RA.RU.312205) | 11 | 2 | 11 | 0 | 0 | 1 | 1 | 0 | ||
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
ООО"ВЕСПРОФ" (RA.RU.311922) | 911 | 14 | 851 | 13 | 0 | 334 | 329 | 5 | ||
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 35 | 1 | 0 | 35 | 1 | 19 | 0 | 19 | |
ФГБУ "ЦККЛСиМИ" (RA.RU.311709) | 59 | 0 | 59 | 0 | 59 | 0 | 59 | |||
ООО "АВЕС" (1488) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
ООО "ФЕРРАТА" (RA.RU.310646) | 13 | 0 | 13 | 1 | 12 | 0 | 12 | |||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 13 | 1 | 0 | 13 | 0 | 12 | 0 | 12 | |
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 10 | 2 | 0 | 10 | 0 | 9 | 0 | 9 | |
ООО "ЕДИНИЦА ИЗМЕРЕНИЯ" (RA.RU.313632) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 18 | 1 | 0 | 18 | 0 | 3 | 0 | 3 | |
НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629) | 5 | 2 | 0 | 5 | 0 | 0 | 0 | 0 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 13 | 2 | 0 | 13 | 0 | 12 | 0 | 12 | ||
ООО "ИВИМЕТ" (RA.RU.314313) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
ПАО АК АЛРОСА (RA.RU.311580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "КИП-ВЕСЫ" (RA.RU.311716) | 3 | 1 | 3 | 0 | 0 | 3 | 3 | 0 | ||
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ООО "МАСТ сервис" (RA.RU.311377) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 | ||
ООО "ДЮКОМ" (RA.RU.310580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы лабораторные (ВМ-II)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Алтайский ЦСМ Алтайский край |
2420 | 2333 |
ФБУ Калужский ЦСМ Калужская область |
5045 | 2333 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1543 | 2333 |
ФБУ Крымский ЦСМ Республика Крым |
1720 | 2333 |
ФБУ Рязанский ЦСМ Рязанская область |
1950 | 2333 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который высвечивается при включении весов, а также при одновременном нажатии клавиш CAL и RE-ZERO и последовательном, не отпуская их, нажатии клавиши ON/OFF.
ПО не разделено на метрологически значимую и незначимую часть. Метрологически значимым является все ПО.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации весы пломбируются согласно рисункам 2 и 3.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответ
ствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО, не ниже |
Р-01.хх; Р-1.хх |
Цифровой идентификатор ПО |
- |
Примечание: х принимает значения от 0 до 9. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и любым технологическим способом на маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия EJПриказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация A&D Company, Limited, Япония
Изготовитель
A&D Company, Limited, ЯпонияАдрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 Japan
Производственная площадка:
A&D SCALES Co., LTD, Республика Корея
Адреса: 191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, 27856, Korea 125, Deokgeum-ro, Jincheon-eup, Jincheon-gun, Chungcheongbuk-do, 27846, Korea
Испытательный центр
Общество с ограниченной ответственностью « в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений. Результаты взвешивания выводятся на дисплей.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.
Весы выпускаются в следующих модификациях: EJ-120, EJ-123, EJ-200, EJ-300, EJ-303, EJ-610, EJ-1202, EJ-1500, EJ-2000, EJ-3000, EJ-3002 и EJ-6100, которые отличаются максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (шкалы) (d), поверочным интервалом (e) и числом поверочных интервалов (n), а также размером и формой чашки весов.
Структура условного обозначения весов:
EJ-ШШ
-
1 2 3
-
1 - обозначение типа весов;
-
2 - индекс (2 или 3 знака) выбирается из ряда в зависимости от максимальной нагрузки весов:
-
- 12 (для 120 г), 20 (для 210 г), 30 (для 310 г), 61 (для 610 г), 120 (для 1200 г), 150 (для 1500 г), 200 (для 2100 г), 300 (для 3100 г), 610 (для 6100 г);
-
3 - индекс выбирается из ряда в зависимости от равенства или неравенства поверочного интервала (е) и действительной цены деления (шкалы) (d) весов:
-
- 0 - при e=d;
-
- 3 - при е неравном d и максимальной нагрузке весов до 610 г включительно;
-
- 2 - при е неравном d и максимальной нагрузке весов свыше 610 г.
Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи.
В весах модификаций EJ-1500, EJ-2000, EJ-3000, EJ-6100 опционально предусмотрена возможность использования поддонного крюка для взвешивания крупногабаритных грузов, не помещающихся на чашку весов.
В весах модификаций EJ-120, EJ-200, EJ-300, EJ-610 опционально предусмотрена возможность определения плотности взвешиваемых образцов.
Весы модификаций EJ-123, EJ-303 в обязательном порядке комплектуются ветрозащитной витриной, остальные модификации могут комплектоваться по дополнительному заказу.
Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- автоматическое устройство установки на нуль (Т.2.7.2.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Весы оснащены интерфейсами USB, RS-232C для связи с периферийными устройствами (например, персональный компьютер, принтер).
а) модификации EJ-120, EJ-200, EJ-300, EJ-610
б) модификации EJ-1202, EJ-1500, EJ-2000, EJ-3000, EJ-3002, EJ-6100
в) модификации EJ-123, EJ-303
Рисунок 1 - Общий вид весов
На корпусе весов должна быть прикреплена табличка, содержащая следующую информацию:
-
- обозначение типа весов;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- действительная цена деления (шкалы) (d) и поверочный интервал (e);
-
- верхняя граница диапазона устройства выборки массы тары (Т-);
-
- серийный номер весов;
-
- класс точности;
- знак утверждения типа;
-
- наименование предприятия - изготовителя;
-
- дата производства весов.
Схема пломбировки весов от несанкционированного доступа, место нанесения знака поверки приведены на рисунках 2 и 3.
Место пломбирования, нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для модификаций EJ-123, EJ-303, EJ-1202, EJ-3002
Место пломбирования, нанесения знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для модификаций EJ-120, EJ-200, EJ-300, EJ-610, EJ-1500, EJ-2000, EJ-3000, EJ-6100
Таблица 8 -
Наименование |
Обозначение |
Количество |
Весы неавтоматического действия |
EJ |
1 шт. |
Сетевой адаптер |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Ветрозащитная витрина |
EJ-11 |
1 экз.1) |
Продолжение таблицы 8
Наименование |
Обозначение |
Количество |
Комплект для определения плотности (только для EJ-120, EJ-200, EJ-300, EJ-610) |
EJ-13 |
1 экз.2) |
Поддонный крюк:
|
EJ-07 EJ-08 |
1 экз.2) |
|
Основные метрологические характеристики весов (класс точности по ГОСТ OIML R 76-1-2011, значения максимальной (Max) и минимальной (Min) нагрузок, поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n)) приведены в таблицах 2 - 5, оставшиеся метрологические характеристики весов - в таблице 6, основные технические характеристики весов - в таблице 7.
Таблица 2 - Метрологические характеристики весов модификаций EJ-123, EJ-120, EJ-200
Наименование характеристики |
Значение для модификации | ||
EJ-123 |
EJ-120 |
EJ-200 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
Высокий (II) | ||
Максимальная нагрузка (Max), г |
120 |
120 |
210 |
Минимальная нагрузка (Мт), г |
0,02 |
0,2 |
0,2 |
Поверочный интервал (e), г |
0,01 |
0,01 |
0,01 |
Действительная цена деления шкалы (d), г |
0,001 |
0,01 |
0,01 |
Число поверочных интервалов (n) |
12000 |
12000 |
21000 |
Таблица 3 - Метрологические характеристики весов модификаций EJ-303, EJ-300, EJ-610
Наименование характеристики |
Значение для модификации | ||
EJ-303 |
EJ-300 |
EJ-610 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
Высокий (II) | ||
Максимальная нагрузка (Max), г |
310 |
310 |
610 |
Минимальная нагрузка (Мт), г |
0,02 |
0,2 |
0,2 |
Поверочный интервал (e), г |
0,01 |
0,01 |
0,01 |
Действительная цена деления шкалы (d), г |
0,001 |
0,01 |
0,01 |
Число поверочных интервалов (n) |
31000 |
31000 |
61000 |
Таблица 4 - Метрологические характеристики весов модификаций EJ-1202, EJ-1500, EJ-2000
Наименование характеристики |
Значение для модификации | ||
EJ-1202 |
EJ-1500 |
EJ-2000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
Высокий (II) | ||
Максимальная нагрузка (Max), г |
1200 |
1500 |
2100 |
Минимальная нагрузка (Мт), г |
0,5 |
5 |
5 |
Поверочный интервал (e), г |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,1 |
0,1 |
Число поверочных интервалов (n) |
12000 |
15000 |
21000 |
Таблица 5 - Метрологические характеристики весов модификаций EJ-3002, EJ-3000, EJ-6100
Наименование характеристики |
Значение для модификации | ||
EJ-3002 |
EJ-3000 |
EJ-6100 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
Высокий (II) | ||
Максимальная нагрузка (Max), г |
3100 |
3100 |
6100 |
Минимальная нагрузка (Min), г |
0,5 |
5 |
5 |
Поверочный интервал (e), г |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,1 |
0,1 |
Число поверочных интервалов (n) |
31000 |
31000 |
6100 |
Таблица 6 — Метрологические характеристики весов
Наименование характеристики |
Значение |
Диапазон выборки массы тары (Т-), г |
100 % от Max |
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25е |
Показания индикации массы, г, не более |
Мах + 9е |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
4 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации): Min < m < 5000e 5000е < m < 20000е 20000е < m < Max |
±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е) |
Таблица 7 — Основные технические характеристики весов
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от 0 до +40 от 30 до 85 |
Параметры сетевого питания (через адаптер):
|
от 187 до 242 от 49 до 51 |
Напряжение электропитания от источника постоянного тока, В |
4Х1,5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
211x190x131 |
Масса, кг, не более |
1,49 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто.
Ссылки на другие типы СИ
- 75755-19 Счётчики электрической энер...
- 81300-21 Система автоматизированная ...
- 68855-17 Система автоматизированная ...
- 27192-04 Датчики концентрации горючи...
- 23918-02 Весы лабораторные
- 15286-96 Термопреобразователи сопрот...
- 6297-77 Секундомеры электрические
- 68213-17 Система автоматизированная ...
- 78110-20 Система автоматизированная ...
- 52512-13 Весы платформенные
