Номер по Госреестру СИ: 78265-20
78265-20 Копры маятниковые
(серия HIT)
Назначение средства измерений:
Копры маятниковые серии HIT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи), консольный изгиб (метод Изод) и ударное растяжение.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Внешний вид.
Копры маятниковые
Рисунок № 5
Внешний вид.
Копры маятниковые
Рисунок № 6
Программное обеспечение
Копры (кроме HIT300P, HIT450P) имеют встроенное программное обеспечение «HIT», а также программное обеспечение «testXpert», «testXpert II», «testXpert III», устанавливаемое на ПК. С помощью указанного ПО обеспечивается хранение и передача результатов измерений, а также обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
«HIT» |
«testXpert» |
«testXpert II» |
«testXpert III» |
Номер версии (идентификационный номер ПО), не ниже |
1.0 HIT |
7.0 |
1.41 |
1.1 |
Цифровой идентификатор ПО |
- |
34d9fb04c9f43396 65975977c957be76 |
ebad77871a2e56551 eb512a73b8c1fe3 |
744978675320b474 b9be2e4059237fdd |
Алгоритм вычисления цифрового идентификатора ПО |
- |
MD5 |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на раму копра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа «Копры маятниковые серии HIT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
ГОСТ 10708-82 «Копры маятниковые. Технические условия»;
Стандарт предприятия «ZwickRoell GmbH & Co. KG», Германия.
Изготовитель
«ZwickRoell GmbH & Co. KG», Германия Адрес: August-Nagel Str. 11 D-89079 Ulm, GermanyТелефон (Факс): +49 7305 10 - 0 (+49 7305 10 - 11200) Web-сайт: https://www.zwickroell.com
E-mail: info@zwickroell.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)ИНН 7714110114
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, стр. 1
Телефон (факс): +7 (495) 120-0350 (+7 (495) 120-0350 доб. 0) E-mail: info@autoprogress-m.ru
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.
Конструктивно копры состоят из станины с двумя вертикальными стойками или одной сдвоенной вертикальной стойкой, маятника, механизма спуска и торможения маятника и защитного кожуха. В верхней части вертикальной стойки (вертикальных стоек) в шарикоподшипниках закреплена ось, на которой подвешен маятник. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
Маятник представляет собой штангу, в нижней части которой находится боёк для проведения соответствующего вида испытаний.
Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. Значение номинальной потенциальной энергии маятника (Дж) указана на самом маятнике в его маркировке (см. рисунок 6). С маятником связана стрелка аналогового индикатора (только у модификаций HIT300 и HIT450), или датчик угла поворота (для остальных модификаций), информация от которого обрабатывается и отображается на дисплее, расположенном на корпусе копра, и в программном обеспечении (при наличии в комплекте поставки).
К настоящему типу средств измерений относятся копры следующих модификаций HIT5P; HIT5.5P; HIT25P; HIT50P; HIT300P; HIT450P.
Идентификация копров осуществляется методом визуального осмотра маркировочной таблички, отображающей информацию об их максимальном номинальном значении потенциальной энергии серийном номере и модификации.
Пломбировка копров не предусмотрена, доступ к внутренним частям копров обеспечивается специальным крепежом.
Нанесение знака поверки на копры не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид копров приведен на рисунках 1 - 4. Пример места нанесения знака утверждения типа приведен на рисунке 5. Общий вид типовой маркировки (заводской таблички) копров приведен на рисунке 6. Типовая маркировка маятников копров приведена на рисунке 7.

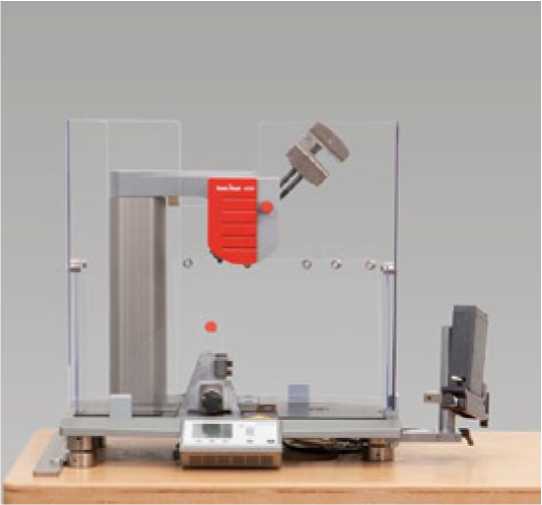

Рисунок 1 - Общий вид копров маятниковых
HIT5P

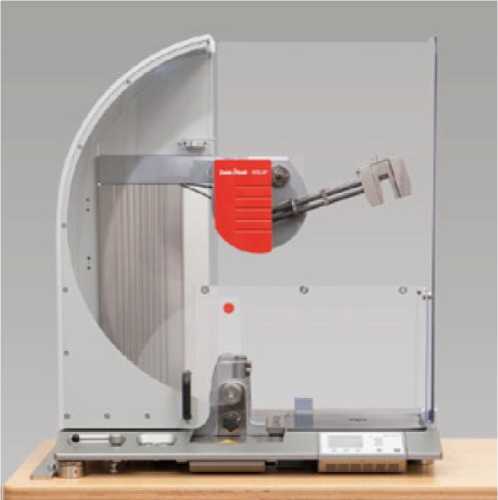

Рисунок 2 - Общий вид копров маятниковых
HIT5.5P

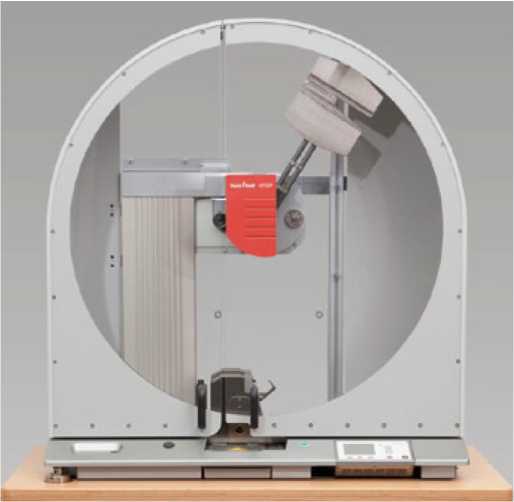

Рисунок 3 - Общий вид копров маятниковых
HIT25P, HIT50P

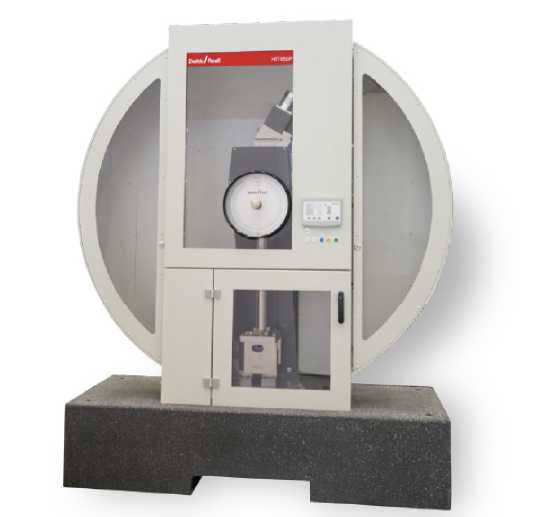

Рисунок 4 - Общий вид копров маятниковых
HIT300P, HIT450P

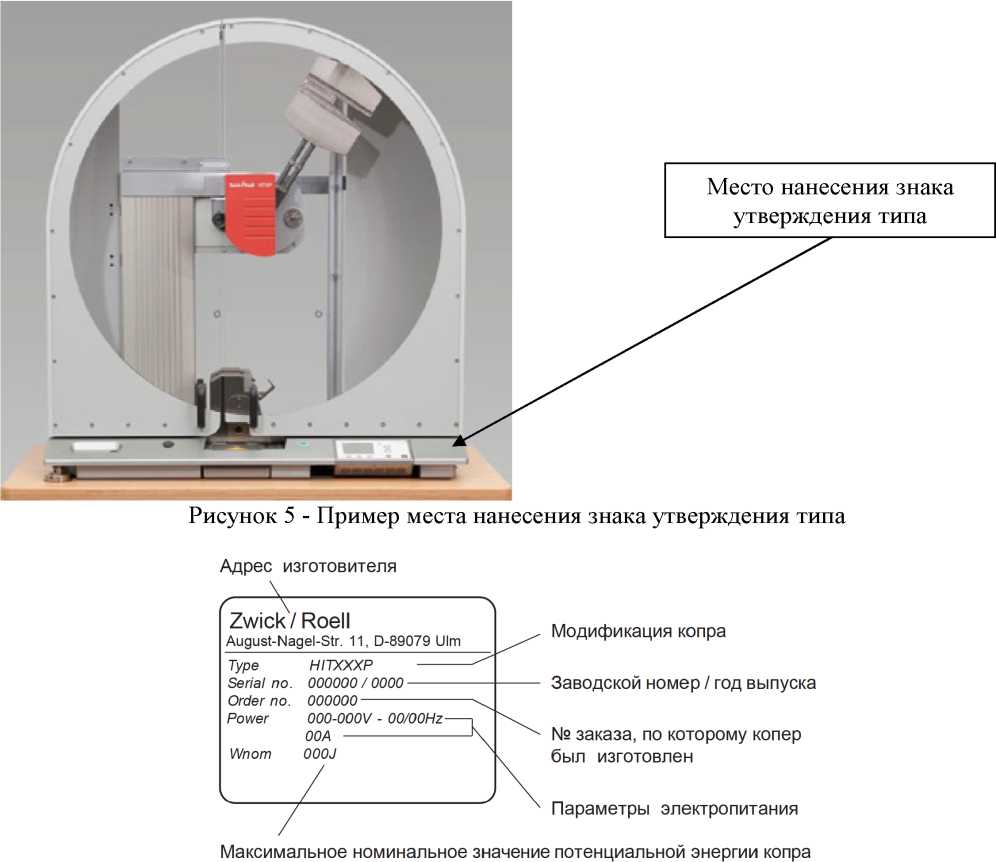

Рисунок 6 - Общий вид типовой маркировки (заводской таблички) копров

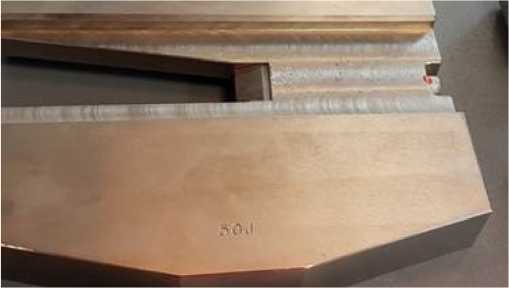

Рисунок 7 - Типовая маркировка маятников
Таблица 13
Наименование |
Обозначение |
Количество |
Копер маятниковый |
модификация в зависимости от за каза |
1 шт. |
Персональный компьютер |
по заказу | |
Комплект кабелей соединительных |
1 шт. | |
Маятник |
по заказу | |
Опциональные приспособления |
по заказу | |
Программное обеспечение |
по заказу | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики копров HIT5P
Наименование характеристики |
Значение | ||||
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
4 |
5 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
0,5 |
0,5 |
Диапазон измерения энергии, Дж |
от 0,05 |
от 0,1 |
от 0,2 |
от 0,4 |
от 0,5 |
до 0,40 |
до 0,8 |
до 1,6 |
до 3,2 |
до 4,0 | |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,04 |
±0,05 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с | |||||
- при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
- |
- |
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
2,90±0,29 |
- |
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 3 - Метрологические характеристики копров HIT5.5P
Наименование характеристики |
Значение | ||||||
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
5,5 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
Диапазон измерения энергии, Дж |
от 0,05 до |
от 0,1 |
от 0,2 |
от 0,275 |
от 0,4 |
от 0,5 |
от 0,55 |
0,40 |
до 0,8 |
до 1,6 |
до 2,200 |
до 3,2 |
до 4,0 |
до 4,40 |
Наименование характеристики |
З |
начение | |||||
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
3,50±0,3 | |
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
5 |
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
- |
2,90±0,29 |
- |
- |
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 4 - Метрологические характеристики копров HIT25P
Наименование характеристики |
Значение | |||||||||||
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||||
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Диапазон измерения энергии, Дж |
от 0,05 до 0,40 |
от 0,1 до 0,8 |
от 0,2 до 1,6 |
от 0,275 до 2,200 |
от 0,4 до 3,2 |
от 0,5 до 4,0 |
от 0,55 до 4,40 |
от 0,75 до 6,00 |
от 1,1 до 8,8 |
от 1,5 до 12,0 |
от 2,2 до 17,6 |
от 2,5 до 20,0 |
Наименование характеристики |
Значение | |||||||||||
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
3,80±0,38 |
3,80±0,38 |
3,80±0,38 | ||||
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- при испытаниях на ударное растяжение |
2,90±0,29 |
2,90±0,29 |
3,80±0,38 |
3,80±0,38 |
3,80±0,38 | |||||||
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 5 -Метрологические характеристики копров HIT50P
Наименование характеристики |
Значение | |||||
Номинальное значение потенциальной энергии маятника, Дж1) |
0,5 |
1 |
2 |
2,75 |
4 |
5 |
Допускаемое отклонение запаса потенциальной энергии маятника от | ||||||
номинального значения, % |
±0,5 | |||||
Максимально допустимые потери на трение без испытуемого образца, % |
4,0 |
2,0 |
1,0 |
1,0 |
0,5 |
0,5 |
Диапазон измерения энергии, Дж |
от 0,05 |
от 0,1 |
от 0,2 |
от 0,275 |
от 0,4 |
от 0,5 |
до 0,40 |
до 0,8 |
до 1,6 |
до 2,200 |
до 3,2 |
до 4,0 |
Наименование характеристики |
Значение | |||||
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,005 |
±0,01 |
±0,02 |
±0,0275 |
±0,04 |
±0,05 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с - при испытаниях по методу Шарпи |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 |
2,90±0,29 | |
- при испытаниях по методу Изода |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
- при испытаниях на ударное растяжение |
- |
- |
2,90±0,29 |
- |
2,90±0,29 |
- |
1) - в зависимости от маятника, входящего в комплект поставки |
Продолжение таблицы 5 -Метрологические характеристики копров HIT50P
Наименование характеристики |
Значение | ||||||
Номинальное значение потенциальной энергии маятника, Дж1) |
5,5 |
7,5 |
11 |
15 |
22 |
25 |
50 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Диапазон измерения энергии, Дж |
от 0,55 |
от 0,75 |
от 1,1 |
от 1,5 |
от 2,2 |
от 2,5 |
от 5,0 |
до 4,40 |
до 6,00 |
до 8,8 |
до 12,0 |
до 17,6 |
до 20,0 |
до 40,0 | |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,055 |
±0,075 |
±0,11 |
±0,15 |
±0,22 |
±0,25 |
±0,5 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с | |||||||
- при испытаниях по методу Шарпи |
- |
3,80±0,38 |
- |
3,80±0,38 |
- |
3,80±0,38 |
3,80±0,38 |
- при испытаниях по методу Изода |
3,50±0,35 |
- |
3,50±0,35 |
- |
3,50±0,35 |
- |
- |
- при испытаниях на ударное растяжение |
- |
3,80±0,38 |
- |
3,80±0,38 |
- |
3,80±0,38 |
3,80±0,38 |
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 6 - Метрологические характеристики копров HIT300P
Наименование характеристики |
Значение | ||
Номинальное значение потенциальной энергии маятника, Дж1) |
50 |
150 |
300 |
Наименование характеристики |
Значение | ||
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 | ||
Диапазон измерения энергии, Дж |
от 5 до 40 |
от 15 до 120 |
от 30 до 240 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,5 |
±1,5 |
±3,0 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с
|
5,0±0,5 | ||
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 7 - Метрологические характеристики копров HIT450P
Наименование характеристики |
Значение | |||
Номинальное значение потенциальной энергии маятника, Дж1) |
50 |
150 |
300 |
450 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||
Максимально допустимые потери на трение без испытуемого образца, % |
0,5 | |||
Диапазон измерения энергии, Дж |
от 5 до 40 |
от 15 до 120 |
от 30 до 240 |
от 45 до 360 |
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,5 |
±1,5 |
±3,0 |
±4,5 |
Номинальное значение и допустимое отклонение скорости движения маятника в момент удара, м/с
|
5,0±0,5 | |||
1) - в зависимости от маятника, входящего в комплект поставки |
Таблица 8 - Основные технические характеристики копров HIT5P
Наименование характеристики |
Значение |
Габаритные размеры (Д*Ш*В), мм, не более |
680x685x404 |
Масса, кг, не более |
75 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 20 до 80 |
Параметры электрического питания: |
220+22-зз |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, Вт (без ПК), не более |
70 |
Таблица 9 - Основные технические характеристики копров HIT5.5P
Наименование характеристики |
Значение |
Габаритные размер (ДхШхВ), мм, не более |
920x870x500 |
Масса, кг, не более |
137 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 20 до 80 |
Параметры электрического питания: |
220+22-зз |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Мощность, Вт (без ПК), не более |
70 |
Таблица 10 - Основные технические характеристики копров HIT25P
Наименование характеристики |
Значение |
Габаритные размеры(ДхШхВ), мм, не более |
1170x1180x500 |
Масса, кг, не более |
215 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 20 до 80 |
Параметры электрического питания: |
220+22-зз |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Мощность, Вт (без ПК) |
70 |
Таблица 11 - Основные технические характеристики копров HIT50P
Наименование характеристики |
Значение |
Габаритные размеры(ДxШxВ), мм, не более |
1170x1180x500 |
Масса, кг, не более |
475 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +з5 |
- относительная влажность, % |
от 20 до 80 |
Параметры электрического питания: |
220+22-зз |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Наименование характеристики |
Значение |
Мощность, Вт (без ПК) |
150 |
Таблица 12 - Основные технические характеристики копров HIT300P, HIT450P
Наименование характеристики |
Значение |
Габаритные размер ы(ДхШхВ), мм, не более |
1920x500x2000 |
Масса, кг, не более |
700 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 20 до 80 |
Параметры электрического питания: |
380+38-57 |
- напряжение переменного тока, В | |
- частота переменного тока, Г ц |
50±1 |
Мощность, Вт (без ПК) |
70 |
