Сведения о средстве измерений: 75090-19 Системы для определения температуры размягчения и температуры деформации пластика

Номер по Госреестру СИ: 75090-19
75090-19 Системы для определения температуры размягчения и температуры деформации пластика
(HDT/Vicat)

Назначение средства измерений:
Системы для определения температуры размягчения и температуры деформации пластика HDT/Vicat (далее - системы) предназначены для измерений температуры размягчения пластика по Вика (Vicat) и температуры деформации пластика под воздействием механической нагрузки (HDT) по методам, изложенным в ГОСТ 15088-2014, ГОСТ 12021-2017 и ГОСТ 32657-2014.

сертификация программного обеспечения
Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы для определения температуры размягчения и температуры деформации пластика
Рисунок № 1
Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы для определения температуры размягчения и температуры деформации пластика
Рисунок № 2
Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы для определения температуры размягчения и температуры деформации пластика
Рисунок № 3

Общие сведения

Дата публикации - 24.11.2023
Срок свидетельства - 24.05.2024
Номер записи - 171923
ID в реестре СИ - 615475
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "ZwickRoell GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1152 от 2019.05.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ZwickRoell GmbH & Co. KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
75090-19
24.05.2024
Системы для определения температуры размягчения и температуры деформации пластика, HDT/Vicat
Фирма "ZwickRoell GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
75089-19
24.05.2024
Системы для определения показателя текучести расплава, Mflow, Aflow, Cflow
Фирма "ZwickRoell GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
75816-19
20.08.2024
Машины для испытаний листового металла на выдавливание, BUP
Фирма "ZwickRoell GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
78265-20
06.05.2025
Копры маятниковые, серия HIT
Фирма "ZwickRoell GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) систем состоит из двух частей: встроенного ПО «firmware» установленного в измерительном блоке и внешнего ПО «testXpert» («testXpert II», testXpert III) устанавливаемого на ПК. Обработку, просмотр и хранение результатов измерений обеспечивает внешнее ПО, которое является метрологически значимым. Внешнее ПО так же предназначено для управления процессом измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

testXpert

testXpert II

testXpert III

Номер версии (идентификационный номер) ПО, не ниже

V7.0

V1.41

V1.1

Цифровой идентификатор ПО

-

-

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам для определения температуры размягчения и температуры деформации пластика HDT/Vicat

ГОСТ 15088-2014 «Пластмассы. Метод определения температуры размягчения термопластов по Вика»

ГОСТ 12021-2017 «Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой»

ГОСТ 32657-2014 «Композиты полимерные. Методы испытаний. Определение температуры изгиба под нагрузкой»

Техническая документация изготовителя

Поверка

Поверка

осуществляется по документу МП-ТМС-010/18 «Системы для определения температуры размягчения и температуры деформации пластика HDT/Vicat. Методика поверки», утверждённому ООО «ТМС РУС» 17.10.2018 г.

Основные средства поверки:

  • -    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2, (20 — 300)°С, 2 разряд, (рег. №32777-06);

  • -     термометр цифровой эталонный ТЦЭ-005/М3, (0 — 375) Ом, 2 разряд, (рег. № 40719-15);

  • -     секундомер электронный Интеграл С-01, (0 - 10) ч, ПГ± (9,640-6Пх+0,01) с,

(рег. № 44154-10);

  • -     динамометр электронный переносной ДЭП/3-1 Д-0,1 У-1, (0,01 — 0,1) кН, ПГ ± 0,24 %, (рег. № 66698-17);

  • -     меры длины концевые плоскопараллельные Набор №1, (0 - 100) мм, КТ 1

(рег. № 62321-15);

  • -     штангенциркуль ШЦЦ-300, (0 — 300) мм, ПГ ±0,04 мм, (рег. № 64144-16);

  • -     микрометр гладкий цифровой МК Ц25, (0 - 25) мм, КТ 1, (рег. № 50593-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель


«ZwickRoell GmbH & Co. KG», Г ермания
Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Тел.: +49 7305 10 - 0; факс: +49 7305 10 - 11200
E-mail: info@zwickroell.com

Заявитель


Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М»
(ООО «ЦвикРёль трейдинг-М»)
ИНН 7708571452
Адрес: 121151, г. Москва, Раевского, дом 4, этаж 4, комн.16
Тел.: +7 (495) 783-88-12, факс: +7 (495) 783-88-13
E-mail: info@zwick.ru

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Тел.: +7 (495) 221-18-04, факс: +7 (495) 229-02-35
Е-mail: tuev@tuev-sued.ru

Системы выпускаются в следующих модификациях: HDT/Vicat A, HDT/Vicat S, Vicat D.

Системы модификаций HDT/Vicat A и HDT/Vicat S представляют собой установку, состоящую из ванны с жидким теплоносителем (специальным маслом) и измерительного блока. Температура теплоносителя регулируется встроенным в ванну термостатом. Для охлаждения используется проточная водопроводная вода, подаваемая в термостат через специальные штуцеры. С помощью цифрового терморегулятора термостата контролируется температура в ванне, задается и обеспечивается нарастание и спад температуры с заданной скоростью.

Измерительный блок содержит от трех до шести станций для параллельного измерения. Каждая станция содержит подставку для исследуемого образца пластика, датчик температуры и сменный индентор (в форме иглы Вика или наконечника HDT), в верхней части станции расположен индикатор перемещения. В рабочем положении нижняя часть станции погружена в ванну так, что исследуемый образец пластика и индентор находятся в теплоносителе.

Системы модификации HDT/Vicat A оснащены автоматическим механизмом перемещения измерительных станций, в системах модификации HDT/Vicat S измерительные станции перемещаются вручную.

Составной частью систем модификации Vicat D являются две температурные платформы, между которыми может быть размещено до шести исследуемых образцов. Нагрев платформ контролируется раздельно при помощи температурных контроллеров, обеспечивающих нагрев до достижения требуемой температуры. Нижняя температурная платформа содержит от двух до шести станций в виде амортизированных цилиндров. Это позволяет размягчать образцы с двух сторон равномерно. Нагружение образцов осуществляется при помощи пневматической системы с составным весом, зависящим от метода испытания. Индуктивные регистраторы перемещения измеряют глубины погружения пенетрационных игл в исследуемые образцы.

Регистрация показаний датчиков перемещений и температуры осуществляется посредством подключения к компьютеру, который так же используется для автоматизации управления термостатом, хранения и обработки данных.

Наименование модификации указывается на фронтальной стороне систем. Заводская табличка отображает наименование систем только в соответствии с внутренней классификацией изготовителя.

Общий вид систем для определения температуры размягчения и температуры деформации пластика HDT/Vicat представлен на рисунках 1 - 3.

Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat), http://oei-analitika.ru

b^k/Roea

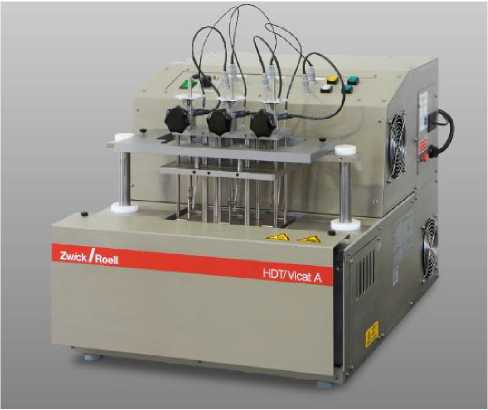

Рисунок 1 - Общий вид систем модификаций HDT/Vicat A

Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat), http://oei-analitika.ru

Zmma/rq^

HOT/VcatS

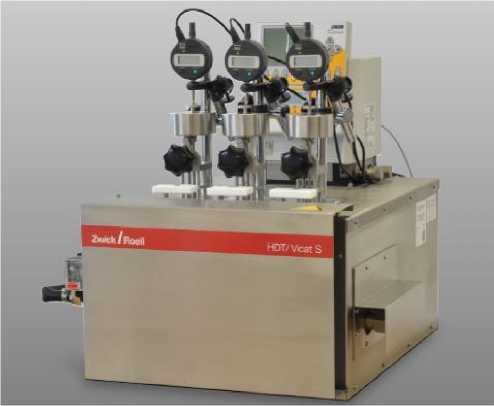

Рисунок 2 - Общий вид систем модификаций HDT/Vicat S

Внешний вид. Системы для определения температуры размягчения и температуры деформации пластика (HDT/Vicat), http://oei-analitika.ru

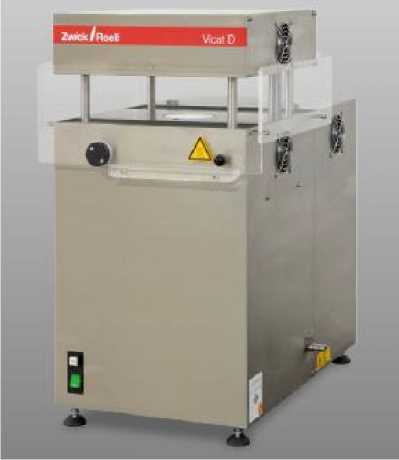

Рисунок 3 - Общий вид систем модификаций Vicat D

Пломбирование систем не предусмотрено


Таблица 4 -

Наименование

Обозначение

Количество

Система для определения температуры размягчения и температуры деформации пластика HDT/Vicat

-

1 шт.

ПО «testXpert» («testXpert II», «testXpert III»)

-

1 шт.

Методика поверки

МП-ТМС-010/18

1 экз.

Руководство по эксплуатации

РЭ

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

HDT/Vicat A,    , г , „

HDT/Vicat S    Vlcat D

Диапазон измерений температуры, °С

от 20 до 300

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Диапазон измерений перемещений индентора, мм

от 0 до 1,00

Пределы допускаемой абсолютной погрешности измерений перемещений индентора, мм

±0,01

Диапазон воспроизведений скорости повышения температуры, °С/ч

от 0 до 120

Пределы допускаемой абсолютной погрешности воспроизведений скорости повышения температуры, °С/ч:

  • - в диапазоне скоростей от 0 до 50 °С/ч включ.

  • - в диапазоне скоростей св. 50 до 120 °С/ч включ.

±5

±10

Значения воспроизводимых нагрузок (метод Вика), Н

10,0; 50,0

Пределы допускаемой абсолютной погрешности воспроизводимых нагрузок (метод Вика), Н:

  • - для нагрузки 10,0 Н

  • - для нагрузки 50,0 Н

±0,2

±1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

HDT/Vicat A,

HDT/Vicat S

Vicat D

Г абаритные размеры (высота х ширина х глубина), мм, не более

900х1330х750

500x710x600

610x750x400

Продолжение таблицы 3

Наименование характеристики

Значение

Модификация

HDT/Vicat A

HDT/Vicat S

Vicat D

Масса, кг, не более

160

35

95

Диаметр индентора (игла Вика), мм:

1,128

Допускаемое абсолютное отклонение диаметра индентора (игла Вика), мм

±0,008

Радиус индентора (наконечник HDT), мм

3,0

-

Допускаемое абсолютное отклонение радиуса индентора (наконечник HDT), мм

±0,2

-

Расстояние между опорами (метод HDT), мм

64; 100

-

Допускаемое абсолютное отклонение расстояния между опорами (метод HDT), мм:

  • - для расстояния 64 мм

  • - для расстояния 100 мм

±1

±2

-

Радиус опор (метод HDT), мм

3,0

-

Допускаемое абсолютное отклонение радиуса опор (метод HDT), мм

±0,2

-

Условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, при температуре менее 30°C, без конденсации влаги, %, не более

от +10 до +35

75
