Номер по Госреестру СИ: 75816-19
75816-19 Машины для испытаний листового металла на выдавливание
(BUP)
Назначение средства измерений:
Машины для испытаний листового металла на выдавливание серии BUP (далее - машины) предназначены для измерений усилия прижима, выдавливания и глубины вдавливания пуансона при испытаниях листового металла на выдавливание сферической лунки в соответствии с ГОСТ 10510-80.
Внешний вид.
Машины для испытаний листового металла на выдавливание
Рисунок № 1
Внешний вид.
Машины для испытаний листового металла на выдавливание
Рисунок № 2
Внешний вид.
Машины для испытаний листового металла на выдавливание
Рисунок № 3
Программное обеспечение
Машины имеют встроенное программное обеспечение (далее - ВПО) «Firmware», а также программное обеспечение (далее - ПО) «testXpert», «testXpert II», «testXpert III», устанавливаемое на внешний опциональный ПК. С помощью указанного ПО обеспечивается хранение и передача результатов измерений, а также обработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Firmware |
«testXpert» |
«testXpert II» |
«testXpert III» |
Номер версии (идентификационный номер) ПО, не ниже |
1 1 |
7.0 |
1.41 |
1.1 |
Цифровой идентификатор ПО |
34d9fb04c9f4 |
ebad77871a2e |
744978675320 | |
339665975977 |
56551eb512a7 |
b474b9be2e40 | ||
- |
c957be76 |
3b8c1fe3 |
59237fdd | |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на раму машин.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний листового металла на выдавливание серии BUP
ГОСТ 10510-80 Металлы. Метод испытания на выдавливание листов и лент по Эриксену Техническая документация «ZwickRoell GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 69-18 «Машины для испытаний листового металла на выдавливание серии BUP. Методика поверки», утверждённому ООО «Автопрогресс-М» «13» сентября 2018 г.
Основные средства поверки:
-
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,45 %.
-
- индикатор часового типа модели ИЧ-50 с ценой деления 0,01 мм, КТ 0 (рег. № 40287-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«ZwickRoell GmbH & Co. KG», Германия Адрес: August-Nagel Str. 11 D-89079 Ulm, GermanyТел.: +49 (0) 73 10 0, факс: +49 (0) 73 10 200
E-mail: info@zwickroell.com
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг - М»
(ООО «ЦвикРёль трейдинг - М»), г. Москва
ИНН 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Тел.: +7 (495) 783-88-12, факс: +7 (495) 783-88-13
E-mail: info@zwick.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Викторенко, д.16, стр. 1 Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0 E-mail: info@autoprogress-m.ru
Принцип действия машин основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нём сферической лунки сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Машины состоят из корпуса, на котором расположены клавиши управления, столешницы с держателем приспособления с откидной насадкой, модуля управления и индикации на выносной стойке.
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня, два датчика измерения давления масла.
Датчики давления масла измеряют давление прижима и давление вытяжки. Информация от них обрабатывается и поступает на модуль управления и индикации, а также на экран ПК (при наличии) в виде усилия прижима и усилия выдавливания.
Опционально машины могут оснащаться внешним персональным компьютером (далее -ПК).
Наименование модификации указывается на фронтальной стороне машин, заводская же табличка располагается на противоположенной стороне и отображает прочую информацию о машинах в соответствии с внутренней классификацией изготовителя.
Общий вид машин приведен на рисунках 1 - 3.

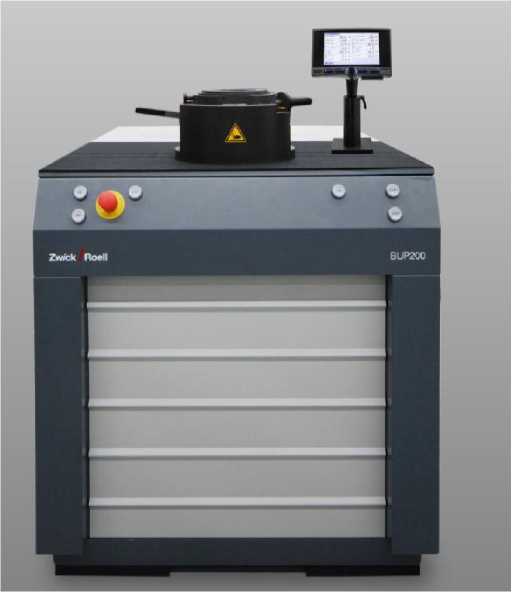

Рисунок 1 - Общий вид машин для испытаний листового металла на выдавливание серии BUP200

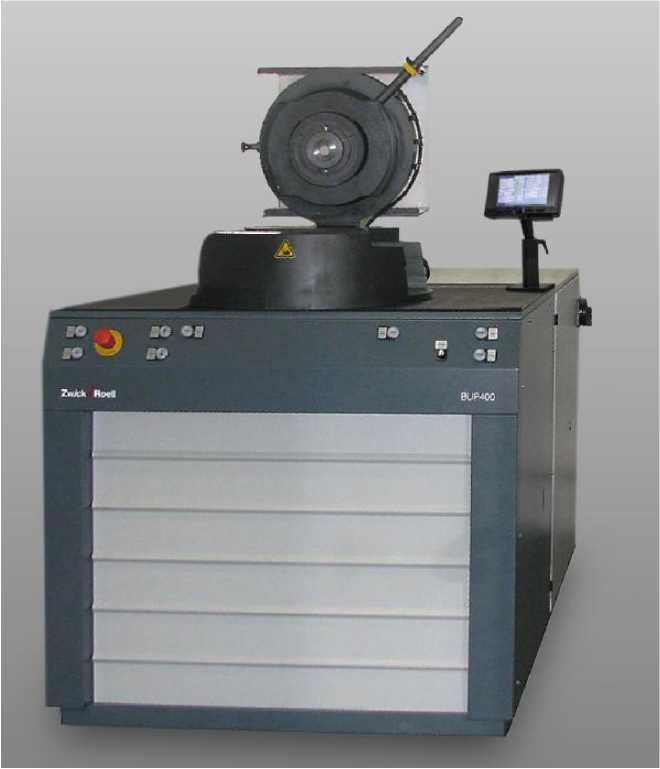

Рисунок 2 - Общий вид машин для испытаний листового металла на выдавливание серии BUP400, BUP600

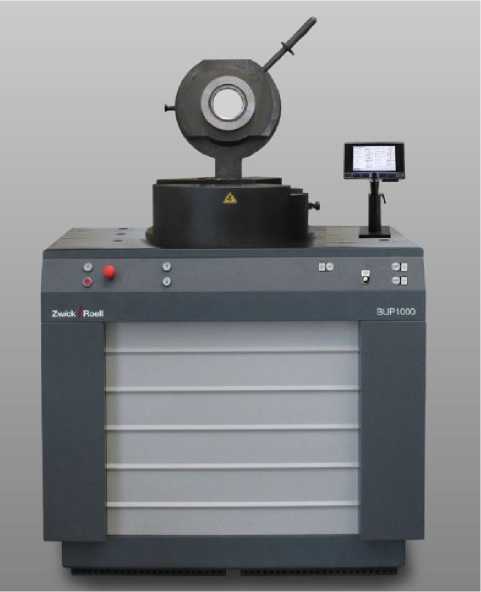

Рисунок 3 - Общий вид машин для испытаний листового металла на выдавливание серии BUP1000
Для ограничения несанкционированного доступа производится опломбирование защитного выключателя, расположенного на откидной насадке клапана ограничения давления, посредством нанесения специальной краски.
Таблица 4 -
Наименование |
Обозначение |
Количест во |
Машина для испытаний листового металла на выдавливание серии BUP (модификация в соответствии с заказом потребителя) |
1 шт. | |
Персональный компьютер |
- |
По заказу |
Компакт-диск с ПО |
- |
По заказу |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП АПМ 69-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение | ||||
Модификация |
BUP 100 |
BUP 200 |
BUP 400 |
BUP 600 |
BUP 1000 |
Диапазон измерений усилия выдавли- |
от 10 |
от 10 |
от 10 |
от 10 |
от 25 |
вания, кН |
до 130 |
до 200 |
до 400 |
до 600 |
до 1000 |
Пределы допускаемой относительной погрешности измерений усилия выдавливания, % |
±5 | ||||
Диапазон измерений усилия прижима, |
от 10 |
от 10 |
от 15 |
от 15 |
от 60 |
кН |
до 250 |
до 250 |
до 400 |
до 600 |
до 1000 |
Пределы допускаемой относительной | |||||
погрешности измерений усилия прижима, % |
±5 | ||||
Диапазон измерений значения глубины | |||||
вдавливания пуансона, мм |
от 2 до 50 | ||||
Пределы допускаемой абсолютной погрешности измерений глубины вдавли- | |||||
вания пуансона, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение | ||||
Модификация |
BUP |
BUP |
BUP |
BUP |
BUP 1000 |
100 |
200 |
400 |
600 | ||
Габаритные размеры (ДхШ*В), мм, не | |||||
более |
850x1200x1635 |
1048x1775x1850 |
1200x1970x1734 | ||
Масса, кг, не более |
850 |
1600 |
2100 | ||
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от +10 до +35 | ||||
- относительная влажность, % |
от 10 до 90 | ||||
Параметры электрического питания: | |||||
- напряжение переменного тока, В |
380 |
-57 | |||
- частота переменного тока, Гц |
50±1 | ||||
Потребляемая мощность, кВт, не более |
10 |
10 |
17,5 |
17,5 |
16 |
