Номер по Госреестру СИ: 77422-20
77422-20 Ключи моментные предельные
(DREMASTER)
Назначение средства измерений:
Ключи моментные предельные DREMASTER (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 10.02.2025
Номер записи - 176291
ID в реестре СИ - 1140925
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DMUK 200, DMUK 100, DMSE 400., DMSE 400, (80 - 400) Н·м, DMSE 400, DMSE 300, DMSE 200, DMSE 100, DMK750, DMK400, DMK-750, DMK-100, DMK 850., DMK 850, DMK 750, DMK 550, DMK 400., DMK 400, DMK 300, DMK 100,
Производитель
Изготовитель - Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 203
Выдано извещений - 2
Кол-во периодических поверок - 123
Кол-во средств измерений - 38
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№296 от 2020.02.10 Об утверждении типов средств измерений 100
Наличие аналогов СИ: Ключи моментные предельные (DREMASTER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
77422-20 Ключи моментные предельные (DREMASTER) Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63988-16 18.05.2021 |
Ключи моментные предельные регулируемые, DREMOMETER, мод. AML, AL, BL, BCL, BCK, CL, CDL, DSL, DL, DRL, DXL, EK, EKL, EL, F Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71174-18 21.05.2024 |
Ключи динамометрические шкальные, Gedore серии ADS, BDS, CDS, DDS, EDS, 83 Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73272-18 30.11.2024 |
Ключи динамометрические предельные, Gedore серии TBN, TSC, TSN, TSP, ATB Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75181-19 31.05.2017 |
Измерители (моментомеры) крутящего момента силы, DREMOTEST-E Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77422-20 10.02.2025 |
Ключи моментные предельные, DREMASTER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77421-20 10.02.2025 |
Ключи моментные предельные регулируемые, DREMOMETER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
91512-24 05.03.2029 |
Измерители крутящего момента силы, CL Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 18 | 2 | 16 | 0 | 10 | 2 | 8 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| АО "ТВСЗ" (RA.RU.312895) | 22 | 1 | 0 | 22 | 0 | 7 | 0 | 7 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 17 | 8 | 9 | 0 | 11 | 7 | 4 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 56 | 47 | 9 | 0 | 42 | 36 | 6 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "КОНТУР" (RA.RU.311756) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 1 | 2 | 0 | 1 | 0 | 1 | |
| СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ" (РОСС СОБ 3.00255.2014) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ЛИЦ" (RA.RU.311620) | 23 | 4 | 9 | 14 | 2 | 23 | 9 | 14 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "УЭХК" (RA.RU.310586) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 12 | 7 | 5 | 0 | 12 | 7 | 5 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
1132 | 1132 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным DREMASTER.
ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»
МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки»
Техническая документация компании GEDORE Werkzeugfabrik GmbH & Co, Германия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
«GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
Адрес: Remscheider Str. 149, 42899 Remscheid, Germany Телефон: + 49 (0) 21 91 - 596 - 900
Факс: + 49 (0) 21 91 - 596 - 999
E-mail: gtc@gedore.com
Заявитель
Общество с ограниченной ответственностью «Гедоре Тул Центр »
(ООО «Гедоре Тул Центр»)
ИНН 7705248853
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д.11, стр. 1
Тел.: +7 (499) 754-70-00
Web-сайт: www.gedoretools.ru
E-mail: info@gedoretools.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адрес: 123308, г. Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, фиксатора, предельного механизма, шкалы с указателем значений крутящего момента силы и головки с присоединительным элементом. Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Все выпускаемые модификации ключей отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, наличием трещотки с присоединительным квадратом и формой присоединительного элемента.
Ключи динамометрические предельные DREMASTER выпускаются в четырех исполнениях: DREMASTER K, DREMASTER UK, DREMASTER Z, DREMASTER SE.
Ключи динамометрические предельные исполнения DREMASTER K выполнены с несъемной головкой со сменным приводным квадратом 1/2" с фиксатором, кнопкой для снятия и шариковым фиксатором, а начиная с модели DMK 400 со сквозным приводным квадратом 3/4" и шариковым фиксатором. Ключи DREMASTER K выпускаются в семи модификациях. Обозначение модификации DMK 200: DMK - сокращенное название DREMASTER K по каталогу производителя, 200 - верхний предел измерений крутящего момента силы в Н^м.
Ключи динамометрические предельные исполнения DREMASTER UK выполнены с несъемной головкой с двусторонним трещоточным механизмом для затяжки по и против часовой стрелки с присоединительным квадратом 1/2" и выпускаются в трех модификациях. Обозначение модификации DMUK 300: DMUK - сокращенное название DREMASTER UK по каталогу производителя, 300 - верхний предел измерений крутящего момента силы в Н^м.
Ключи динамометрические предельные исполнения DREMASTER Z выполнены с внешним цилиндрическим присоединительным гнездом под различные сменные головки или насадки с шариковыми фиксаторами и выпускаются в семи модификациях. Обозначение модификации DMZ 550: DMZ - сокращенное название DREMASTER Z по каталогу производителя, 550 -верхний предел измерений крутящего момента силы в Н^м.
Ключи динамометрические предельные исполнения DREMASTER SE выполнены с внутренним прямоугольным присоединительным гнездом под различные сменные головки или насадки с шариковыми фиксаторами и выпускаются в пяти модификациях. Обозначение модификации DMSE 400: DMSE - сокращенное название DREMASTER SE по каталогу производителя, 400 - верхний предел измерений крутящего момента силы в Н^м.
Общий вид ключей представлен на рисунке 1.

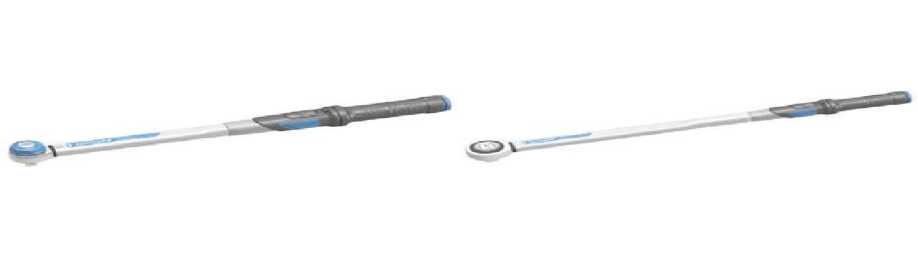

а) исполнение DREMASTER K

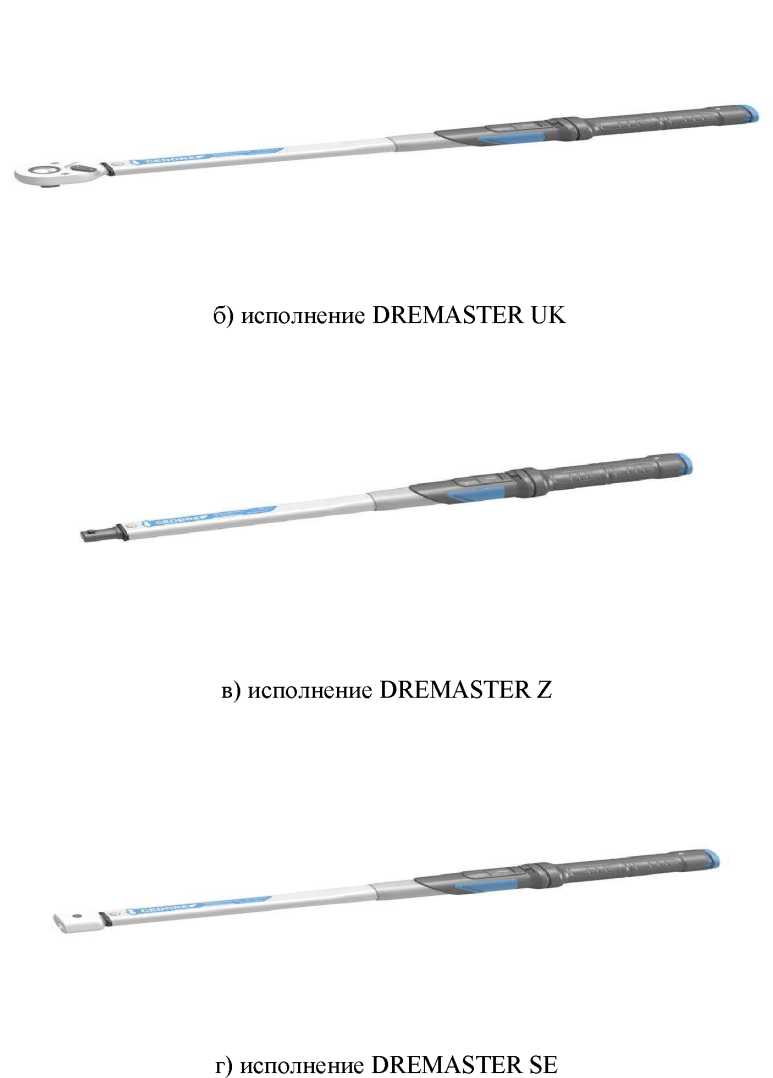

Рисунок 1 - Общий вид ключей моментных предельных DREMASTER
