Номер по Госреестру СИ: 91512-24
91512-24 Измерители крутящего момента силы
(CL)
Назначение средства измерений:
Измерители крутящего момента силы CL (далее измерители), предназначены для измерений крутящего момента силы при поверке (калибровке) ключей (отверток) моментных в режимах текущего и максимального значений.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Программное обеспечение
Измерители имеют в своем составе встроенное программное обеспечение GEDORE (далее ПО). ПО предназначено, для вывода и передачи результатов измерений.
Программное обеспечение записано в машинных кодах в энергонезависимом постоянном запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и вскрытия корпуса.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного . обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GEDORE |
Номер версии (идентификационный номер ПО) |
1.* |
Цифровой идентификатор ПО |
- |
где * может принимать значение от 1 до 9.
Изготовитель
Фирма «GEDORE Werkzeugfabrik GmbH & Co. KG», ГерманияАдрес: Remscheider StraBe 149, 42899 Remscheid Germany
Телефон (факс): +49 2191-596-0 (+49 2191-596-230)
Web - сайт: www.gedore.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия измерителей основан на преобразовании электрического сигнала разбаланса тензорезисторов, включенных в мостовую схему, расположенных на чувствительном элементе торсионного вала. Электрический сигнал с мостовой схемы поступает на измерительный преобразователь, где осуществляется его обработка, с последующим выводом результатов измерений на дисплей.
Конструктивно измерители состоят из корпуса, торсионного вала и дисплея с клавишей управления режимом измерений. На корпусе измерителя расположены монтажные отверстия для крепления к рабочей поверхности и разъем для подключения питания.
Измерители выпускаются в следующих модификациях: CL1, CL10, CL10S, CL150, CL350, CL1100, CL3000 отличающихся диапазоном измерений, дискретностью и геометрией присоединительного элемента.
Пломбирование измерителей и нанесение знака поверки на корпус не предусмотрено.
На измерителе при помощи лазерной гравировки нанесена информация о производителе, заводском номере, диапазоне измерений и модификации. Заводской номер выполнен в виде буквенно-цифрового кода.

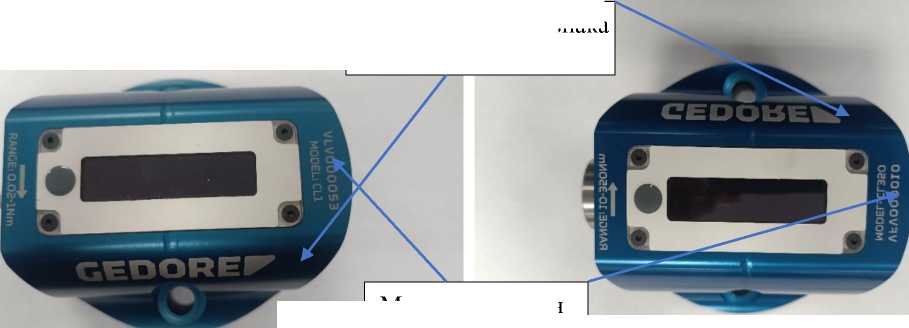

Общий вид измерителей крутящего момента силы CL, представлен на рисунках 1 - 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей CL1, CL10 Рисунок 2 - Общий вид измерителей CL10S,
CL150, CL350
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид измерителей CL1100, CL3000
Таблица 2 - Метрологические характеристики
Модификация |
CL1 |
CL10 |
CL10S |
CL150 |
CL350 |
CL1100 |
CL3000 |
Диапазон измерений крутящего момента силы, Н^м |
от 0,02 до 0,0999 включ. |
от 0,25 до 0,999 включ. |
от 5,0 до 14,99 включ. |
от 10 до 34,99 включ. |
от 80 до 1100 включ. |
от 200 до 3000 включ. | |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±2,0 | ||||||
Диапазон измерений крутящего момента силы, Н^м |
св. 0,0999 до 1 |
св. 0,999 до 10,0 |
св. 14,99 до 150 |
св. 34,99 до 350 | |||
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±1,0 |
±1,0 | |||||
Дискретность, Н^м |
0,0001 |
0,001 |
0,01 |
0,1 |
Таблица 3 - Технические характеристики
Модификация |
CL1 |
| CL10 | |
CL10S |
CL150 |
CL350 |
CL1100 | CL3000 |
Габаритные размеры: - длина, мм, не более |
150 |
170 | ||||
- высота, мм, не более |
100 |
120 | ||||
Масса, кг, не более |
1,65 |
1,85 |
2,70 | |||
Тип присоединительного | ||||||
элемента |
шестигранник |
квадрат |
шестигранник | |||
Размеры присоединительного элемента, мм, не более |
6,3 |
6,3х6,3 |
10x10 |
12,5x12,5 |
36 | |
Параметры электрического питания, В |
5 | |||||
Условия эксплуатации: | ||||||
- температура воздуха, °С |
от +15 до +25 | |||||
- относительная воздуха, % |
от 40 до 80 |
