Методика поверки «Вибровыключатели SV01-XX ООО "ГлобалТест"» (Код не указан!)

Государственная корпорация по атомной энергии «Росатом» Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики

ЦЕН ГР ИСПЫ ГАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ ФГУП «РФЯЦ-ВНИИЭФ»

Аттестат аккредитации № RA.RU.31 I 769

607188. Нижегородская обл. г. Саров, пр. Мира. д. 37 Телефон 83130 22224 Факс 83130 22232 E-mail: shv nwolit.уmicIjru

СОГЛАСОВАНО

Руководитель ЦИ СИ,

Директор

Кир

М.п.

главный метролог

B.I I. Щеглов

2017

В и б ро в ы кл ю ч аге л и SV01-XX

Мегодика поверки

А3009.0188.МП-17

2017

Содержание

• 1  Операции поверки

• 2  Средства поверки

• 3  Требования к квалификации поверителей

• 4  Требования безопасности

• 5  Условия поверки

• 6  Подготовка к проведению поверки

• 7  Проведение поверки

• 8  Оформление результатов поверки

Приложение А (справочное) Электрическая схема датчика и примеры схем подключения

Приложение Б (справочное) Перечень документов, на которые данны ссылки в тексте МП

Приложение В (справочное) Перечень принятых сокращений

Настоящая МП распространяется на вибровыключатели SV01-XX.

Вибровыключатель SVOI-ХХ (далее по тексту - датчик) предназначен для измерений виброскорости объекта и выдачи сигнала превышения заданного уровня вибрации в виде замкнутых или разомкнутых контактов электронного реле.

Принцип действия датчика основан на использовании прямого пьезоэфекта - генерации электрического сигнала, пропорционального воздействующему ускорению.

Пьезокерамический чувствительный элемент, работающий по «сдвиговой» схеме, и электронный блок находятся в герметичном металлическом корпусе и имеют двухконтактный АR07 (2РМ14БШ1В1 для модификаций SV01-01, SV01-02) выходной разъем. К разъему подключается цепь питания, через которое управляется электронное реле. Параметры реле (замыкание или размыкание контактов, порог срабатывания и т.д.) устанавливаются при заказе и указываются в паспорте на датчик. Крепление датчика к объекту контроля осуществляется при помощи шпильки М6х12 из комплекта поставки.

Датчик имеет исполнения, специфические особенности которых приведены в таблице 1.

Таблица 1

Данная МП устанавливает методику первичной и периодической поверок датчика. Первичной поверке датчики подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с действующим «Порядок проведения поверки средств измерений...».

Межповерочный интервал - 1 год.

Электрическая схема датчика и примеры схем подключения приведены в приложении А.

Перечень документов, на которые даны ссылки в тексте методики поверки, приведен в приложении Б.

Перечень принятых сокращений приведен в приложении В.

Таблица 1 - Перечень операций при поверке

Таблица 2 - Перечень СИ и оборудования, применяемых при поверке

Все используемое оборудование должно иметь защитное заземление.

• - температура окружающего воздуха от 18 до 25 °С;

• - относительная влажность окружающего воздуха до 80 %;

• - требования к атмосферному давлению не предъявляются;

• - напряжение питающей сети от 198 до 242 В;

• - частота питающей сети от 49 до 51 Гц.

При внешнем осмотре необходимо проверить:

• - целостность корпуса датчика;

• - состояние поверхностей (отсутствие вмятин, царапин, задиров);

- отсутствие повреждений соединительных жгутов и разъёмов.

При наличии вышеуказанных дефектов поверку не проводят до их устранения. Если дефекты устранить невозможно, датчик бракуют.

• 7.2.1  Электрическое сопротивление изоляции проверяется для модификаций SV01-01, SV01-02.

• 7.2.2 Перед проведением измерений снимают статический разряд с поверяемого датчика путем короткого замыкания сигнальных контактов (выводов) соединительного кабеля с корпусом соединителя.

Электрическое сопротивление изоляции измеряют между корпусом датчика и соединенными вместе сигнальными выводами (контакты 1, 2, 3) при испытательном напряжении 500 В.

Мегаомметр, подключают к соединителю кабеля датчика через ответную часть соединителя.

• 7.2.3  Датчик считают выдержавшим испытания, если электрическое сопротивление изоляции между корпусом датчика и соединенными вместе сигнальными выводами составляет не менее 500 МОм.

• 7.3.1 Опробование проводят на поверочной виброустановке 2-го разряда по ГОСТ Р 8.800. Собирают схему измерений в соответствии с рисунком 1. Датчик устанавливают сверху эталонного вибропреобразователя установки через технологический переходник. Включают и прогревают измерительные приборы в соответствии с ЭД на них.

• 7.3.2 Воспроизводят на частоте (80±2) Гц уровень СКЗ виброскорости от примерно 70 % значения порога срабатывания до срабатывания датчика.

Примечание - Значение порога срабатывания и дополнительные, установленные параметры при заказе датчика приведены в паспорте.

7.3.3 Датчик считают работоспособным, если при превышении заданного порога наблюдается срабатывание электронного реле и при уменьшении воздействующей на датчик виброскорости реле возвращается в исходное состояние.

R

в) модификация SV01-02

Видроустанобка подарочная

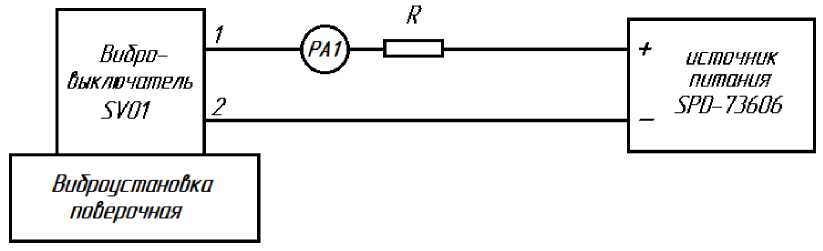

а) модификация SV01

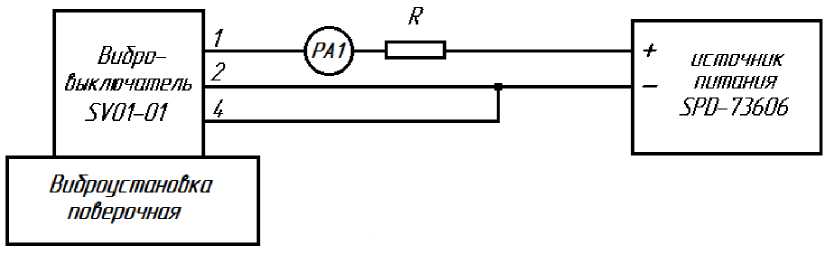

б) модификация SV01-01

R - резистор С2-29В-1-1 кОм ±2%;

РА1, РА1 - мультиметр 34401А в режиме измерений постоянного тока

Рисунок 1- Схема измерений

Примечания:

1 Все проверки датчика, если это не оговорено соответствующими пунктами, проводить при напряжении питания 25 В.

2 Увеличение тока через миллиамперметр РА1 с менее 5 мА до свыше 15 мА свидетельствует о срабатывании электронного реле датчика.

• 7.4.2  На частоте (80±1) Гц воспроизводят СКЗ виброскорости, соответствующее примерно 70 % значения порога срабатывания датчика. Плавно увеличивают СКЗ виброскорости до срабатывания электронного реле датчика. Фиксируют значение СКЗ виброскорости.

• 7.4.3 Повторяют измерения по 7.4.2 не менее трех раз.

• 7.4.4 Относительную погрешность срабатывания датчика 8_oi,  %,

вычисляют по формуле где V_npi - СКЗ виброскорости порога срабатывания датчика (приведено в паспорте на датчик), мм/с;

1э_т/ - СКЗ виброскорости воспроизводимое установкой в момент срабатывания датчика, мм/с.

• 7.4.5 Повторяют измерения по 7.4.2   7.4.4 для любых двух частот

(например 40 и 160 Гц) из рабочего диапазона датчика.

• 7.4.6 Датчик считатают выдержавшим испытания, если относительная погрешность срабатывания датчика находится в пределах ±15 %.

• 7.5.2 Датчик считают выдержавшим испытания, если действительный коэффициент преобразования находится в пределах 0,8 мА/(мм-с^-1) ±10 %.

7.6.1 Проверку максимального СКЗ измеряемой виброскорости и нелинейности амплитудной характеристики для модификации SV01-02 проводят в соответствии с 10.14 ГОСТ Р 8.669.

7.6.2 Датчик считают выдержавшим испытания, если нелинейность амплитудной характеристики находится в пределах ±4 % в требуемом амплитудном диапазоне.

• 7.7.2 Датчик считают выдержавшим испытания, если неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц находится в пределах ±10 % в требуемом диапазоне частот.

• 7.8.1  Проверку относительной погрешности измерений СКЗ

виброскорости для модификации SV01-02 проводят по формуле

(2)

где 1,1 - коэффициент, определяемый доверительной вероятностью 0,95;

4/ - погрешность задания виброскорости на базовой частоте (из описания на поверочную виброустановку), %;

4И - погрешность измерений выходного тока датчика (определяется классом точности применяемого регистратора), %;

4ЧХ - неравномерность частотной характеристики по 7.7, %;

4АХ - нелинейность амплитудной характеристики по 7.6, %. При периодической поверке значение 4АХ принимается равным 4 %.

• 7.8.2 Датчик считают выдержавшим испытания, если относительная погрешность измерений СКЗ виброскорости находится в пределах ±15 % в требуемом амплитудном и частотном диапазонах.

Приложение А

(справочное)

Электрическая схема датчика и примеры схем подключения

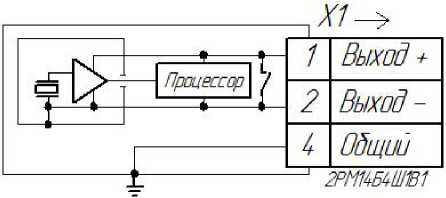

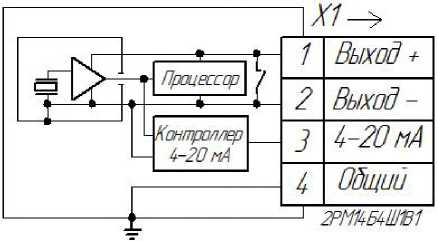

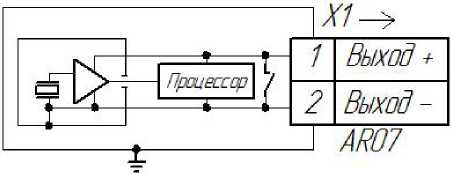

Рисунок А.1 - Электрическая схема датчика

а) исполнение SV01

б) исполнение SV01-01

в) исполнение SV01-02

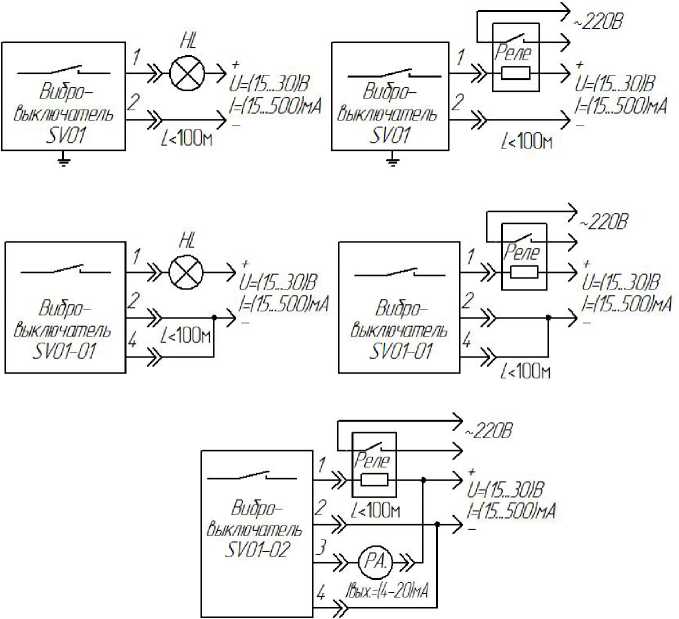

Рисунок А.2 - Примеры схем подключения датчика

Приложение Б

(справочное)

Перечень документов, на которые даны ссылки в тексте МП

Приложение В

(справочное) Перечень принятых сокращений

МП - методика поверки;

СИ - средство(а) измерений;

СКЗ - среднее квадратическое значение;

ЭД - эксплуатационная документация.
