ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр ФГУП «ВНИИР»

УТВЕРЖДАЮ

/■FT-' z j АлйТайбинский

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000

МЕТОДИКА ПОВЕРКИ

МП 0484-7-2016

у___Кондаков А.В.

72-62-75; 272-54-55

Казань 2016 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием

Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»              12 октября 2016 г.

3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 31

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000. Методика поверки МП 0484-7-2016

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам;

ОСТ 39-107-80 Система стандартов безопасности труда нефтяной промышленности.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для хранения и измерения объема и массы мазута совместно со средствами измерений уровня, плотности и температуры.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 С°.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема мазута в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен мазутом до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня мазута в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

4 МЕТОД ПОВЕРКИ
  • 4.1 Поверку резервуара проводят геометрическим методом.

    • 4.1.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

    • 4.1.2 Вместимость вышестоящих поясов определяют по результатам измерений радиальных отклонений образующих от вертикали и их высот

5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
  • 5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±6,0

Объем внутренних деталей, м3

± 0,050

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,10%.

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

    • 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

      • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от 0 до 20 м по ГОСТ 7502.

      • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

      • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

      • 5.2.1.4 Тахеометр электронный типа Leica TS601, с пределами средней квадратичной погрешности измерений расстояний (СКО) одним приемом: ± (0,2+0,5x10"6 L) мм, диапазоном измерений расстояний в безотражательном режиме от 1,5 до 3000 м по [1].

      • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

      • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

      • 5.2.1.7 Веха телескопическая с призменным отражателем.

    • 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

    • 5.2.3 Рабочие эталоны должны быть аттестованы.

  • 4.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

5 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

  • 5.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 6.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

  • 6.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

  • 6.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 6.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 6.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м’ - по ГОСТ 12.1.005-88.

  • 6.6 Измерения параметров резервуара во время грозы категорически запрещены.

  • 6.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 6.8 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 6.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 6.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

7 УСЛОВИЯ ПОВЕРКИ
  • 7.1 При поверке соблюдают следующие условия:

    • 7.1.1 Измерения параметров резервуара проводят изнутри его.

    • 7.1.2 Для проведения измерений параметров резервуара его освобождают от остатков мазута, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 7.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

    • 7.1.4 При проведении периодической поверке допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

8 ПОДГОТОВКА К ПОВЕРКЕ
  • 8.1 При подготовке к поверке проводят следующие работы:

    • 8.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

    • 8.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 8.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр , проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

    • 8.1.4 Определяют центр днища резервуара в следующей последовательности.

  • 1) формируют первую образующую на стенке резервуара, для этого наносят вертикальную отметку 1 мелом на пересечении днища и цилиндрической части стенки (рис. А.2);

  • 2) начало рулетки (левый конец) совмещают с вертикальной отметкой 1;

  • 3) укладывают рулетку на днище резервуара до противоположной стороны резервуара;

  • 4) конец рулетки (правый конец) совмещают до пересечения днища и цилиндрической части стенки;

  • 5) при неподвижном положении начала рулетки (отметка 1) правый конец перемещают вокруг отметки 1, добиваясь максимального значения показания на правом конце и фиксируют отметку 5 на противоположной стороне;

  • 6) размечают мелом отметку 00 на середине уложенной ленты.

  • 7) устанавливают тахеометр на отметке 00’ и направляют лазерный указатель на отметку 1;

  • 8) поворачивают зрительную трубу на 45° по часовой стрелке от отметки 1 и фиксируют отметку 2 на стенке;

  • 9) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметку 002;

  • 10) поворачивают зрительную трубу на 45° по часовой стрелке относительной отметки 2 и фиксируют отметку 3 на стенке;

  • 11) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметки OOL.OO5;

  • 12) соединяют отметки между собой и размечают середину днища (отметка 00), как середину многоугольника.

  • 8.1.5 Проводят высотную привязку установки тахеометра, для этого:

а) устанавливают тахеометр над центром днища в т. 00, контроль положения осуществляют с применением оптического центрира тахеометра;

б) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ и устанавливают значения:

  • - «0» - горизонтального угла Hz;

  • - измеряют рулеткой с грузом высоту установки тахеометра НUlicmp, мм;

  • - измеряют измерительной рулеткой с грузом высоту установки призменного отражателя Нпризм, мм;

  • - вводят значение Нинстр + Нпризм с обратным знаком в меню настроек как высоту установки тахеометра;

в) устанавливают веху с призменным отражателем по 5.2.1.7 на первой образующей, определенной по 8.1.4, в месте пересечения цилиндрической стенки и днища резервуара. Контроль вертикального положения вехи ведут по круговому уровню вехи;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) в центр призмы и измеряют расстояние z’Zz, мм;

д) вводят (в ПО тахеометра) измеренное значение с обратным знаком ih в меню настройки установок, как параметр высоту установки призмы. Повторно снимая показания, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz=0; h=0.

е) в ПО формируют файл записи данных измерений.

  • 13) высоту превышения призмы /А, мм, вносят в протокол поверки (таблица Б.2 приложение Б).

9 ОПЕРАЦИИ ПОВЕРКИ
  • 9.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Таблица 2

п/п

Наименование операции

Номер пункта

Инструкции

1

Внешний осмотр

10.1

2

Определение внутренних диаметров поясов резервуара

10.2

3

Измерения высот поясов резервуара

10.3

4

Определение параметров «мертвой» полости резервуара

10.4

5

Измерение базовой высоты

10.5

6

Определение объемов внутренних деталей

10.6

10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА
  • 10.1 Внешний осмотр

    • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

  • 10.2 Определение внутренних диаметров поясов резервуара

    • 10.2.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара определяют по результатам измерений радиусов на 24 образующих в каждом поясе резервуара.

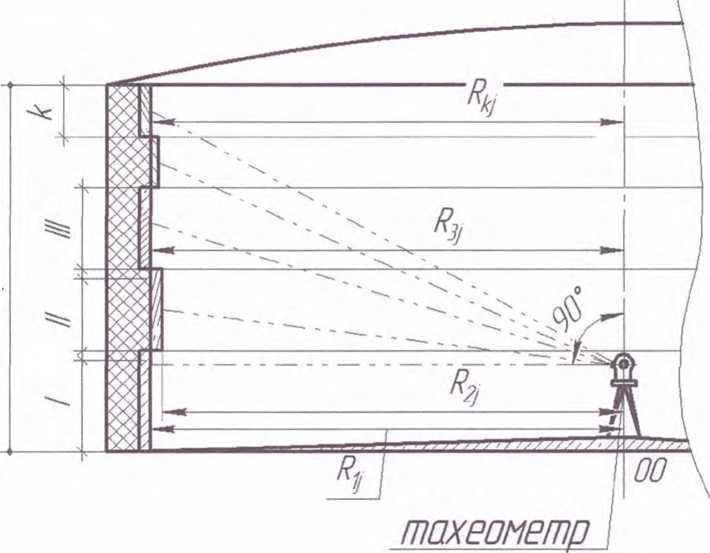

    • 10.2.2 Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5).

  • 10.2.1.1 Тахеометр подготовлен и установлен в точке 00 (центр днища) на первой образующей, вертикальный угол визира устанавливают в значение 90°. (Текущие значения установок: Hz=0; h=0, Vz=90°).

  • 10.2.1.2 Проводят измерения радиусов первого пояса - расстояния R\_x (рисунок А.4), как горизонтальное проложение (параметр HD). Поворачивают алидаду тахеометра на 45° по часовой стрелке (Hz=45°) и измеряют расстояние R\_2 на второй образующей. Повторяя процедуры на остальных образующих измеряют расстояния Т?1_3.../?1_24 ’.

    1 В общем виде обозначение выглядит как

    где /-номер пояса, j- номер образующей

  • 10.2.2.2 Проводят измерения радиусов второго пояса. Визир тахеометра направляют на середину высоты второго пояса и измеряют расстояние R2_} на первой образующей. Поворачивают алидаду тахеометра на 45° по часовой стрелке (Hz=45°) и измеряют расстояние /?2-2 на ВТ0Р°й образующей. Повторяя процедуры на остальных образующих измеряют расстояния ^2-3 ••'^2-24 ■

  • 10.2.2.3 Проводя аналогичные процедуры по 10.2.2.2 измерят радиусы вышестоящих

поясов            .

  • 10.2.3 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.4) на основании данных из соответствующей файла ПО тахеометра.

  • 10.3 Измерения высот поясов резервуара

    • 10.3.1 Высоты поясов резервуара Hi измеряют на 1 -ой образующей резервуара (рисунок А.4), при помощи тахеометра в следующей последовательности.

      • 10.3.1.1 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют высоту превышения, как расстояние по вертикали th\, мм, (параметр h на дисплее).

      • 10.3.1.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 2-го пояса и нижней границы 3-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th2, мм.

      • 10.3.1.3 Проводя аналогичные процедуры по 10.3.1.2 измеряют расстояния th2)...thiмм, вышестоящих поясов.

    • 10.3.2 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З).

10.4 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

  • 10.4.1 Измерение объема неровностей днища метра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,..,VIII) и 24 радиусов днища.

    Определение объема неровностей днища

    проводят с применением тахео

Измерения проводят в следующей последовательности.

  • 10.4.1.1 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с центром днища (точка 00), а второй конец совмещают с отметкой Пой образующей на стенке резервуара (рисунок А.6).

  • 10.4.1.2 Устанавливают веху в точку | (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения b\ j, мм, (рисунок А.7). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь2       |1, мм.

Примечание - Показания в точке j должны быть равными нулю (по перечислению б) 8.1.4)

Таблица 3

Тип

Отсчет по шкале ленты рулетки, мм, на радиусе

I

II

III

IV

V

VI

VII

VIII

РВС-5000

3990

5700

6954

8094

9006

9804

10602

стенка

  • 10.4.1.3 Поворачивают алидаду тахеометра на 15° по часовой стрелке и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета с центром днища (точка 00), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.6). Проводят измерения высот превышения Ь2 2>2 на втором радиусе аналогично.

  • 10.4.1.4 Проводя аналогичные процедуры по 10.4.1.1-10.4.1.3 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.4.1.5 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.4.2 Измерение высоты «мертвой» полости

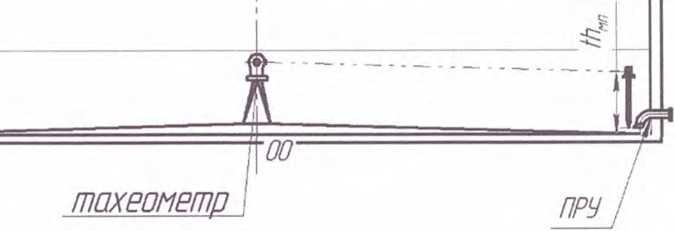

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемно-раздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние (Лмп, мм, как высоту превышения (рисунок А.8). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б. 7).

  • 10.4.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки Ьл, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения Ьп, мм.

Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

11.2 Составление градуировочной таблицы резервуара

  • 11.2.1 Градуировочную таблицу составляют начиная с уровня Нмп, соответствующего высоте «мертвой» полости /гмп, до предельного уровня //пр, вычисляя посантимет-ровую вместимость резервуара /-го пояса       , м3, по формуле

-л-/)2

(1)

где И (Я)  - посантиметровая вместимость резервуара, соответствующая уровню //,_],

м3;

И - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

~ уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д. 1), мм.

  • 11.2.2 Предельный уровень Япр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

(2)

/=1

где п - номер пояса, выбираемый из ряда: 2,3,..., п.

  • 11.2.3 Посантиметровую вместимость 1-го пояса       , м3, вычисляют по формуле

(Д-8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Ямп, соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20°С.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

  • 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

ПРИЛОЖЕНИЕ А

Рисунок А. 1 - Веха телескопическая с призменным отражателем

Номер пояса

Рисунок А.5 - Схема измерений внутренних диаметров поясов

Рисунок А. 6 - Координаты отсчета (место установки вехи) неровностей днища

Рисунок А.7- Схема измерений высот превышения неровностей днища

Измерительный люк

Измерительная рулетка с грузом

i точка касания днища грузом рулетки

Рисунок А.8 - Схема измерения высоты (превышения) «мертвой» полости и базовой высоты резервуара

РВС-5ООО № 4, 6 ПП 'Ефремойскоя ТЭЦ"

РисунокЕ.7 — Схема измерения высоты (превышения) «мертвой» полости и схема и место измерения базовой высоты резервуара

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

5

6

Продолжение таблицы Б. 1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

7

8

Окончание таблицы Б. 1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

9

10

11

Таблица Б. 2 - Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Высота превышения призмы ih, мм

Таблица Б.З - Высота превышения поясов

/Л-

Высота превышения ', мм

I

II

III

IV

V

VII

VIII

IX

X

XI

XII

Таблица Б.4 - Измерение внутренних диаметров поясов резервуара В миллиметрах

№ образующей

Значение радиуса Rf_; пояса

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Таблица Б. 5 - Базовая высота резервуара                      В миллиметрах

Точка измерения базовой высоты Не

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

№ радиуса (образую-щей)

Высота превышения в точке bt • отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

9

10

И

12

13

14

15

16

17

18

19

20

21

22

23

24

Таблица Б. 7 - Параметры «мертвой» полости

№ измере

ния

Высота превышения

в точке касания днища грузом рулетки, мм

Высота (превышения) «мертвой» полости ^мп > мм

Вместимость Рмп

1

2

о

3

4

1

2

Примечание - Графу 4 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б. 8 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница Авд

Верхняя граница /гвд

Должности

Подписи и оттиски

поверительного клейма, печатей (штампов)

Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование

__, в составе председателя__________________ предприятия - владельца резервуара

___и членов:_______________________________ инициалы, фамилия                                         инициалы, фамилии

провела по МП 0484-7-2016 контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________

№_______

при температуре окружающего воздуха_______________°C.

(ff6)t-(A)n (Ю„

•100, где значения величин (Нь)к, (Нб)п, приведены в 1-й, 2-й

Результаты измерений представлены в таблице 1.

Таблица 1_______________________________________В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Яо)а-

Значение базовой высоты, установленное при поверке резервуара (7/б)п

1

2

3

Относительное изменение базовой высоты резервуара <5б, %, вычисляют по формуле

графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены:

подпись

инициалы, фамилия

подпись

инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г. 1 Форма титульного листа градуировочной таблицы2

УТВЕРЖДАЮ

«___»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС________ №_____________

Организация_______________________________________________

Погрешность определения вместимости: 0,1%

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация_____________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

7/м.П

Нм.п + 1

Нм.п 2

Таблица Г.З - Средняя вместимость в пределах вместимости пояса, приходящейся на 1

см высоты наполнения

Уровень наполнения, мм

Вместимость,

м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость,

м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕД

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренний диаметр i-ro пояса О,, мм, вычисляют по формуле

(Д.1)

где Rj_j - значение внутреннего радиуса /-го пояса на j-й образующей цилиндрической части резервуара, мм, его значение принимают из таблицы Б.4, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту /-го пояса резервуара (рисунок А.4), как расстояние по вертикали от верхнего края /-го пояса резервуара, /?;, мм, вычисляют по формуле

(Д.2)

где thj - высота превышения i-ro пояса (рисунок А.4), значение которого принимают из таблицы Б.З, мм;

^+1 - высота превышения вышестоящего i+1-го пояса (рисунок А.4), значение которого принимают из таблицы Б.З, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища        вычисляют по формуле

яД2 (0,005104/7? + 0,02281/2 + 0,03863/3 + 0,05455/4

4-109 ^+0,0703 8/5 + 0,08513/6 + 0,10018/7 + 0,11645/8 >

(Д-З)

где Д, - превышение высот призмы в точке между концентрическими окружностями неровностей днища, вычисляемые по формуле

(Д-4) где bj - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj.\ - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

/7? - высоту превышения в центре днища, принимают по таблице Б.2, мм.

Д.3.2 Уровень жидкости //мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

(Д-5)

^мп          ^мп’

где Нб - базовая высота, измеренная по 10.5, её значение принимают из таблицы Б.5, мм; Ьл - высота превышения призмы в точке касания днища грузом рулетки, значение принимают по графе 2 таблицы Б.7, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7, мм.

Д.3.3 Вместимость «мертвой» полости Имп вычисляют по формуле

(Д-6)

- объем неровностей днища, вычисляемый по формуле Д.З, м3;

- вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Н + Ь„),

(Д.7)

где £)[ - внутренний диаметр 1-го пояса, вычисляемый по формуле Д. 1, мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм; Ьл - высота превышения призмы в точке касания днища грузом рулетки, значение принимают по графе 2 таблицы Б.7, мм.

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Ну, соответствующий высоте 1-го пояса, вычисляют по формуле

л/)]2

4-Ю9

(Я-Ямп) + ДРвд,

(Д.8)

где Имп - вместимость «мертвой» полости, вычисляемая по формуле (Д.6), м3;

D] - внутренний диаметр 1-го пояса, вычисляемый по формуле Д. 1, мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Ямп ~ уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.5), мм.

ДИВ - объем внутренней детали, определяемый по 10.6, м3.

Уровень Н, вычисляют по формуле

(Д.9)

ПРИЛОЖЕНИЕ Е

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы3

УТВЕРЖДАЮ

«___»______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000

тип___________ №____________________________

Организация_______________________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация_____________________

Резервуар №______________________

Таблица Г.2 - Посантиметровая вместимость резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

нмп

НиП+1

Нмп +2

Япр

Таблица Г.З - Средняя вместимость в пределах вместимости, приходящейся на 1 см

высоты наполнения z-го пояса

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость,

м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Ж

Форма акта ежегодных измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____>>_________________________201 г.

Составлен в том, что комиссия, назначенная приказом по_____________________________

наименование предприятия-

___________________________________________, и членов:_____________________________________

владельца резервуара                                                               инициалы, фамилии

провела по__________контрольные измерения базовой высоты резервуара типа_______

номинальной вместимостью_______м3 при температуре окружающего воздуха °C____.

Результаты измерения представлены в таблице Д. 1.

Таблица Д.1                                         В миллиметрах

Базовая высота резервуара

Среднее арифметическое значение результатов двух измерений (Нб )

Значение базовой высоты, установленное при поверке резервуара (//б)п

1

2

Относительное изменение базовой высоты резервуара 8бвычисляют по формуле

8б =---—\——-— • 100, где значения величин        (^д)п приведены в 1-й, 2-й

\Нб)п

графах.

Вывод: требуется (не требуется) внеочередная поверка резервуара

Председатель комиссии

подпись           инициалы, фамилия

Члены:

подпись           инициалы, фамилия

БИБЛИОГРАФИЯ

  • [1]  Тахеометры электронные Leica TS60I, Госреестр № 61950-15

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

  • [3]  Р Д-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

  • [4]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822)

ФГУП «ВНИИР»

Страница 31 из 31

1

В обозначении точки отсчета Z?j \...Ь% j - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

2

Форма градуировочной таблицы не подлежит изменению

3

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
