ИНСТРУКЦИЯ

КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ ПАРАМЕТРОВ МИКРОСХЕМ И УСТРОЙСТВ АНАЛОГОВЫХ, ЦИФРОВЫХ И СМЕШАННЫХ СИГНАЛОВ ДМТ-209

МЕТОДИКА ПОВЕРКИ

ТИВН.411259.002 МП

4,d.

2015 г.

ВВОДНАЯ ЧАСТЬ

Настоящая методика распространяется на комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209 (далее - Комплекс), зав. номер 01, и устанавливает методы и средства его первичной и периодической поверок.

При ознакомлении с методикой поверки необходимо дополнительно руководствоваться эксплуатационными документами на Комплекс, эталоны и средства измерений, применяемые при поверке Комплекса.

Интервал между поверками -1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 Перед проведением поверки Комплекса провести внешний осмотр и операции подготовки его к работе.

• 1.2 Метрологические характеристики Комплекса, подлежащие поверке, и операции поверки приведены в таблице 1.

Таблица 1

. Продолжение таблицы 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К проведению поверки Комплекса допускается инженерно - технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, и аттестованный в качестве поверителей.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССТБ. Испытания и измерения электрические. Общие требования безопасности», а также изложенные в руководстве по эксплуатации Комплекса, в технической документации на применяемые при поверке меры, средства измерений и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ

• 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C                     20 ± 5;

относительная влажность воздуха, %                        65 ± 15;

атмосферное давление, кПа.                                 100 ± 4 (750 ±30);

частота питающей сети, Гц                                50 ± 1

напряжение питающей сети, В                           220±10%

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- выдержать Комплекс в условиях, указанных в п. 5.1 в течение не менее 30 минут;

• - выполнить операции, оговоренные в РЭ Комплекса по его подготовке к работе;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

6 ПОДГОТОВКА К ПОВЕРКЕ

• 6.1 Поверитель должен изучить РЭ поверяемого Комплекса и РЭ используемых средств поверки.

• 6.2 Перед проведением операций поверки необходимо:

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

• - заземлить (если это необходимо) рабочие эталоны, средства измерений;

• - включить питание заблаговременно перед очередной операцией поверки (в соответствии с временем установления рабочего режима, указанным в РЭ Комплекса и средств поверки).

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр и проверка комплектности

• 7.1.1 При проведении внешнего осмотра и проверке комплектности должно быть установлено соответствие Комплекса следующим требованиям:

• - наличие товарного знака изготовителя, порядковый номер, год изготовления;

• - прочность закрепления, плавность действия и обеспечение надежности фиксации всех органов управления;

• - соответствие функциональному назначению и четкость всех надписей на органах управления и индикации;

• - наружная поверхность конструкции Комплекса не должна иметь следов механических повреждений, которые могут влиять на его работу;

• - чистота и целостность соединительных разъемов;

• - соединительные провода должны быть исправными;

• - комплектность Комплекса должна соответствовать комплектности, указанной в документации (ТИВН.411259.002 РЭ и ТИВН.411259.002 ФО).

• 7.1.2 Результаты внешнего осмотра и проверку комплектности Комплекса считать положительными, если выполняются все вышеперечисленные требования.

7.2 Опробование

• 7.2.1 При опробовании Комплекса необходимо соблюдать требования мер безопасности при работе с Комплексом. Перед включением Комплекса необходимо убедиться в наличии заземления оборудования Комплекса. После включения Комплекса проверить его общую работоспособность.

• 7.2.2 На рабочем столе ПЭВМ нажать на иконку программного обеспечения (ПО) Комплекса, при этом откроется активное окно управления Комплекса.

• 7.2.3 Проверить работоспособность Комплекса, органов управления каналов воспроизведения и измерений Комплекса в соответствии с ТИВН.411259.002 РЭ.

• 7.2.4 Провести проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) Комплекса проводить в следующей последовательности:

• - проверить наименование ПО;

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО.

• 7.2.5 Результаты поверки считать положительными и Комплекс допускается к дальнейшей поверке, если все каналы воспроизведения и измерений управляются и на экране ПЭВМ имеется индикация о готовности Комплекса, идентификационные данные программного обеспечения (ПО) соответствуют идентификационным данным, приведенным в ТИВН.411259.002 РЭ.

73 Определение (контроль) метрологических характеристик

• 7.3.1 Определение абсолютной погрешности воспроизведения частоты каналов воспроизведения сигнала №1, №2, №6, №7, №8, №9 Комплекса проводить по схеме, представленной на рисунке 1, в следующем порядке.

• 1 Для определения абсолютной погрешности воспроизведения частоты канала воспроизведения сигнала №1 на измерительный вход частотомера подать сигнал с канала воспроизведения сигнала №1, с помощью ПО Комплекса установить частоту воспроизводимого сигнала 1,0 Гц и среднее квадратическое значение напряжения выходного сигнала 1 В.

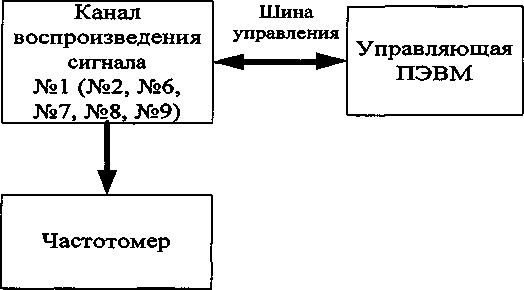

Рисунок 1

• 2    Частотомером измерить воспроизводимую каналом №1 частоту сигнала. Затем последовательно установить воспроизводимую частоту, а частотомером измерить воспроизводимые частоты, выбранные в соответствии с таблицей 3.

• 3     Абсолютную погрешность воспроизведения частоты определить как разность значений, установленных с помощью ПО Комплекса для канала воспроизведения №1 (№2 (№6, №7, №8, №9)) и измеренных частотомером. Абсолютную погрешность воспроизведения частоты выходного сигнала определить по формуле (1):

&F = F_B- ,                            (1)

где АГ - абсолютная погрешность измерений частоты выходного сигнала, Гц;

Fb. — частота синусоидального сигнала установленная с помощью ПО Комплекса для канала воспроизведения №1 (№2 (№6, №7, №8, №9)), Гц;

Fusm- - измеренное частотомером значение частоты входного сигнала, Гц.

• 4    Последовательно подключить к частотомеру канал воспроизведения №2, (№6, №7, №8, №9). С помощью ПО Комплекса у канала воспроизведения №2 (№6, №7, №8, №9) установить частоту воспроизводимого сигнала 1,0 Гц и среднее квадратическое значение напряжения выходного сигнала 1 В. Частотомером измерить воспроизводимую частоту сигнала каналом №2 (№6, №7, №8, №9). Затем последовательно установить воспроизводимую частоту, а частотомером измерить воспроизводимые частоты, выбранные в соответствии с таблицей 3.

• 5     Результаты измерений и расчетов занести в таблицу 3.

Таблица 3

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения частоты в диапазоне рабочих частот каналов воспроизведения сигнала №1, №2, №6, №7, №8, №9 находятся в пределах, приведенных в таблице 3.

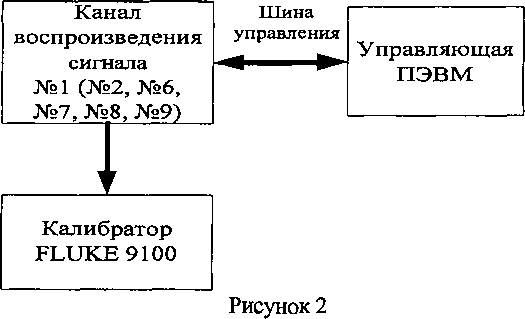

• 7.3.2 Определение абсолютной погрешности воспроизведения размаха выходного сигнала каналов воспроизведения сигнала №1, №2, №6, №7, №8, №9 Комплекса проводить по схеме, представленной на рисунке 2, в следующем порядке.

• 1 Для определения абсолютной погрешности воспроизведения размаха выходного сигнала канала воспроизведения сигнала №1 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №1, с помощью ПО Комплекса установить частоту воспроизводимого сигнала 1,0 кГц и значение размаха выходного сигнала 2 мВ (Vpp).



• 2    С помощью калибратора FLUKE 9100 измерить амплитуду воспроизводимого каналом №1 сигнала. Затем последовательно установить воспроизводимую амплитуду, а калибратором FLUKE 9100 измерить значения воспроизводимых амплитуд сигнала, выбранные в соответствии с таблицей 4.

• 3     Определить абсолютную погрешность воспроизведения размаха воспроизводимого сигнала каналом №1 по формуле (2)

A U_B = (U_B - U_K х 2) х 1000 ,                 (2)

где AUb - значение погрешности воспроизведения размаха выходного сигнала канала воспроизведения сигнала №1(2), мВ;

Ub - установленное с помощью управляющей ПЭВМ Комплекса значение напряжения воспроизведения размаха выходного сигнала канала воспроизведения сигнала №1(2), В;

Ur - значение напряжения выходного сигнала канала воспроизведения сигнала №1 (2) измеренное калибратором, В.

• 4     Последовательно подключить к калибратору канал воспроизведения №2, (№6, №7, №8, №9). С помощью ПО Комплекса у канала воспроизведения №2 (№6, №7, №8, №9) установить частоту воспроизводимого сигнала 1,0 Гц и среднее квадратическое значение напряжения выходного сигнала 1 В.

• 5    Повторить пункты 2-5 для всех значений воспроизводимого размаха выходного сигнала каналом воспроизведения №2 (№6, №7, №8, №9) для всех значений размаха сигнала указанных в таблице 4.

• 6 Результаты измерений и расчетов занести в таблицу 4.

Таблица 4

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения размаха сигнала каналов воспроизведения сигнала №1 - №2 и №6 - №9 находятся в пределах, приведенных в таблице 4.

• 7.3.3 Определение абсолютной погрешности воспроизведения / измерения напряжения постоянного тока каналов воспроизведения сигналов №1 - №5 Комплекса проводить по схеме, представленной на рисунке 3, в следующем порядке.

• 1 Для определения абсолютной погрешности воспроизведения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №1 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №1 (рисунок 3), с помощью ПО Комплекса установить частоту воспроизводимого сигнала 1,0 кГц и значение напряжения выходного сигнала 0,0 мВ, напряжение смещения постоянного тока 1 мВ.

  Шина управления

  У правляющая ПЭВМ

Канал воспроизведения сигнала №1 (2,3,4, 5) ZZZ

Калибратор FLUKE 9100

Рисунок 3

• 2    С помощью калибратора FLUKE 9100 измерить напряжение постоянного тока сигнала, воспроизводимого каналом №1. Затем последовательно установить воспроизводимое напряжение постоянного тока, а калибратором FLUKE 9100 измерить значения воспроизводимого напряжения постоянного тока, выбранные в соответствии с таблицей 5.

• 3     Определить абсолютную погрешность воспроизведения напряжения постоянного тока сигнала, воспроизводимого каналом №1, по формуле (3):

где   AU в - значение абсолютной погрешности воспроизведения напряжения посто

янного тока канала воспроизведения сигнала №1 (№2 - №5), мВ;

U_B - установленное с помощью управляющей ПЭВМ Комплекса значение напряжения воспроизведения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №1 (№2 - №5), В;

Uk~ значение напряжения постоянного тока, измеренное калибратором, В.

Таблица 5

• 4    Для определения абсолютной погрешности воспроизведения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №2 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №2 (рисунок 3), с помощью ПО Комплекса установить частоту воспроизводимого сигнала 1,0 кГц и значение напряжения выходного сигнала 0,0 мВ, напряжение смещения постоянного тока 1 мВ.

• 5    С помощью калибратора FLUKE 9100 и с помощью канала воспроизведения сигнала №2 измерить напряжение постоянного тока сигнала, воспроизводимого каналом №2. Затем последовательно установить воспроизводимое напряжение постоянного тока, а калибратором FLUKE 9100 и каналом воспроизведения сигнала №2 измерить выбранные значения воспроизводимого напряжения постоянного тока в соответствии с таблицей 5.

• 6     Определить абсолютную погрешность воспроизведения напряжения постоянного тока сигнала, воспроизводимого каналом №2, по формуле (3).

• 7    Для определения абсолютной погрешности воспроизведения / измерения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №3 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №3 (рисунок 3), с помощью ПО Комплекса установить напряжение постоянного тока 10 мВ.

• 8    С помощью калибратора FLUKE 9100 и с помощью канала воспроизведения сигнала №3 измерить напряжение постоянного тока сигнала, воспроизводимого каналом №3. Затем последовательно установить воспроизводимое напряжение постоянного тока, а калибратором FLUKE 9100 и каналом воспроизведения сигнала №3 измерить выбранные значения воспроизводимого напряжения постоянного тока в соответствии с таблицей 5.

• 9    Определить абсолютную погрешность воспроизведения напряжения постоянного тока сигнала, воспроизводимого каналом №3, по формуле (3), а абсолютную погрешность измерений напряжения постоянного тока каналом №3 определить по формуле (4):

= (17₀-17_Л-)х 1000,                        (4)

где AUtf - значение абсолютной погрешности измерений напряжения постоянного тока каналом воспроизведения сигнала №1 (№2 - №5), мВ;

Uk - значение напряжения постоянного тока измеренное внешним калибратором, В.

Uo - значение напряжения постоянного тока измеренное каналом воспроизведения сигнала №1 (№2 - №5), В.

• 10   Для определения абсолютной погрешности воспроизведения / измерения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №4 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №4 (рисунок 3), с помощью ПО Комплекса установить напряжение постоянного тока 10 мВ.

И С помощью калибратора FLUKE 9100 и с помощью канала воспроизведения сигнала №4 измерить напряжение постоянного тока сигнала, воспроизводимого каналом №4. Затем последовательно установить воспроизводимое напряжение постоянного тока, а калибратором FLUKE 9100 и каналом воспроизведения сигнала №4 измерить выбранные значения воспроизводимого напряжения постоянного тока в соответствии с таблицей 5.

• 12    Определить абсолютную погрешность воспроизведения напряжения постоянного тока сигнала, воспроизводимого каналом №4, по формуле (3), а по формуле (4) определить абсолютную погрешность измерений напряжения постоянного тока каналом №4.

• 13    Для определения абсолютной погрешности воспроизведения / измерения напряжения постоянного тока выходного сигнала канала воспроизведения сигнала №5 на измерительный вход калибратора FLUKE 9100 подать сигнал с канала воспроизведения сигнала №5 (рисунок 3), с помощью ПО Комплекса установить напряжение постоянного тока 10 мВ.

• 14   С помощью калибратора FLUKE 9100 и с помощью канала воспроизведения сигнала №5 измерить напряжение постоянного тока сигнала, воспроизводимого каналом №5. Затем последовательно установить воспроизводимое напряжение постоянного тока, а калибратором FLUKE 9100 и каналом воспроизведения сигнала №5 измерить значения воспроизводимого напряжения постоянного тока, выбранные в соответствии с таблицей 5.

• 15    По формуле (3) определить погрешность воспроизведения напряжения постоянного тока воспроизводимого сигнала каналом №5, а по формуле (4) определить погрешность измерения напряжения постоянного тока каналом №5.

• 16    Результаты измерений и расчетов занести в таблицу 5.

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения и измерения напряжения постоянного тока каналов воспроизведения сигнала №1 - №5 находятся в пределах, приведенных в таблице 5.

• 7.3.4 Определение неравномерности воспроизведения синусоидального сигнала каналов воспроизведения сигнала №1 - №2 Комплекса проводить по схеме, представленной на рисунке 4, в следующем порядке.

• 1 Для определения неравномерности воспроизведения синусоидального сигнала канала воспроизведения сигнала №1 на измерительный вход осциллографа TDS-2014B подать сигнал с канала воспроизведения сигнала №1, с помощью ПО Комплекса установить частоту воспроизводимого сигнала 1,0 кГц (опорная частота и значение напряжения выходного сигнала 1,0 В, напряжение смещения постоянного тока 0 В.

  Канал воспроизведения сигнала №1 (№2) тг

  Шина управления

  У правляющая ПЭВМ

  Осциллограф TDS-2014B

Рисунок 4

• 2    Осциллографом TDS-2014B измерить уровень входного сигнала и рассчитать среднее арифметическое значение по результатам пяти измерений. Записать значение напряжения в виде:

^VP-P(2) ⁼

• 3     Последовательно установить значения частот указанных в таблице 6 воспроизводимого каналом воспроизведения сигнала №1 и произвести измерения осциллографом TDS-2014B уровня входного сигнала. Записать значение напряжения в виде:

Vp-p(3)⁼

• 4     Вычислить значение неравномерности воспроизведения синусоидального сигнала канала воспроизведения сигнала №1 по формуле (5):

2V(d£) = 201g^^-,

где: N - вычисленное значение неравномерности воспроизведения синусоидального сигнала канала воспроизведения сигнала №1, дБ,

Vp._p(2) - значение напряжения, измеренное осциллографом TDS-2014B в пункте 2;

Vp-p(4) - значение напряжения, измеренное осциллографом TDS-2014B в пункте 3.

• 5    Последовательно выполнить пункты 1-4 для канала воспроизведения сигнала №2.

• 6     Результаты измерений занести в таблицу 6.

Таблица 6

Результаты поверки считать положительными, если значения неравномерности воспроизведения синусоидального сигнала каналов воспроизведения сигнала №1 - №2 находятся в пределах, приведенных в таблице 6.

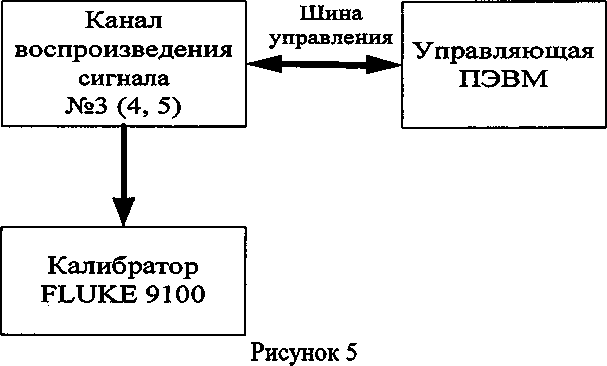

• 7.3.5 Определение абсолютной погрешности воспроизведения / измерения силы постоянного тока каналов воспроизведения сигнала №3 - №5 Комплекса проводить по схеме, представленной на рисунке 5, в следующем порядке.

• 1. Выходные клеммы (+) и (-) канала воспроизведения сигнала №3 соединить с клеммами калибратора FLUKE 9100. Калибратор FLUKE 9100 включить в режим измерения силы постоянного тока.

• 2. С помощью управляющей ПЭВМ Комплекса включить канал воспроизведения сигнала №3. Выбрать режим работы канала воспроизведения сигнала №3- воспроизведение силы постоянного тока (стабилизация выходного тока (1сс)), установить значение выходного тока в соответствии с таблицей 7 (0,001 А) и затем включить выход.

Таблица 7

3. Произвести измерение силы постоянного тока внешним калибратором FLUKE 9100 и каналом воспроизведения сигнала №3.

• 4. Определить абсолютную погрешность воспроизведения силы постоянного тока сигнала, воспроизводимого каналом №3, по формуле (6), а по формуле (7) определить абсолютную погрешность измерений силы постоянного тока каналом №3:

  В ~ IВ  I к ,



(6) (7)

где А1_В - значение абсолютной погрешности воспроизведения силы постоянного тока каналом воспроизведения сигнала №3 (4, 5), мА;

А1_И - значение абсолютной погрешности измерений силы постоянного тока каналом воспроизведения сигнала №3 (4,5), мА;

1в - установленное, с помощью управляющей ПЭВМ Комплекса значение силы постоянного тока канала воспроизведения сигнала №3 (4,5), мА;

1к- значение силы постоянного тока измеренное внешним калибратором FLUKE 9100, мА.

1₀ - значение силы постоянного тока измеренное каналом воспроизведения сигнала №3 (4,5), мА.

• 5. Последовательно повторить пункты 1-4 для каналов воспроизведения сигнала №4-№5

• 6 Результаты измерений занести в таблицу 7.

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения/измерений силы постоянного тока каналами воспроизведения сигнала №3 - №5 находятся в пределах, приведенных в таблице 7.

• 7.3.6 Определение абсолютной погрешности измерений напряжения постоянного и переменного тока каналами измерений №1 - №4 Комплекса проводить по схеме, представленной на рисунке 6, в следующем порядке.

  Канал измерений №1 (№2, №3) п

  Шина управления

  Управляющая ПЭВМ Комплекса

Калибратор FLUKE 9100

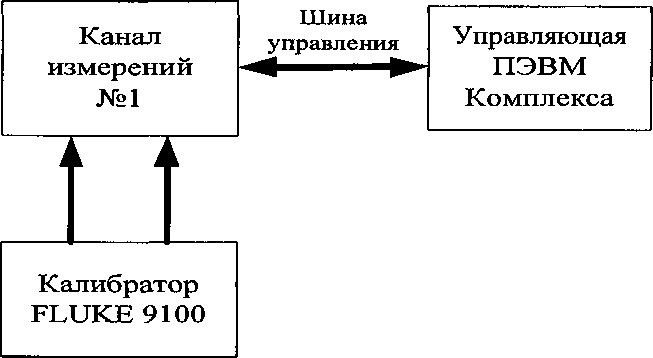

Рисунок 6

• 1     Выходные клеммы (+) и (-) канала измерения №1 соединить с клеммами калибратора FLUKE 9100. Калибратор FLUKE 9100 включить в режим воспроизведения напряжения постоянного тока.

• 2    От внешнего калибратора FLUKE 9100 последовательно подавать напряжение постоянного тока на вход канала измерений №1 со значениями, указанными в таблице 8.

• 3    С помощью управляющей ПЭВМ Комплекса включить канал измерений №1 и произвести измерения значений напряжения постоянного тока. Вычислить погрешность измерений напряжения постоянного тока каналом измерений №1 по формуле (8):

где &U - абсолютная погрешность измерений напряжения постоянного (переменного) тока, мВ;

Uзадан. ~ заданное калибратором значение напряжения постоянного (переменного) тока, В;

Uu3m. - измеренное Комплексом значение напряжения постоянного (переменного) тока каналом измерений №1, В.

• 4    Последовательно повторить пункты 1-3 при измерении напряжения постоянного тока для каналов измерений №2 и №3 предварительно установив их входное сопротивление 1 МОм (таблица 8).

• 5     Последовательно повторить пункты 1-3 при измерении напряжения постоянного тока для каналов измерений №2 и №3 предварительно установив их входное сопротивление 50 Ом (таблица 8).

• 6    Последовательно повторить пункты 1-5 для каналов измерений №1 - №3 при измерении напряжения переменного тока (таблица 9).

• 7     Последовательно повторить пункты 1 - 3, 6 для канала измерений №4 при измерении напряжения постоянного (таблица 8) и переменного тока (таблица 9).

• 8     Результаты измерений занести в таблицы 8 и 9.

Таблица 8

Таблица 9

Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного и переменного тока каналов измерений №1 - №4 находятся в пределах, приведенных в таблицах 8 и 9.

• 7.3.7 Определение абсолютной погрешности измерений силы постоянного и переменного тока каналом измерений №1 Комплекса проводить по схеме, представленной на рисунке 7, в следующем порядке.

• 1 Выходные клеммы (+) и (-) канала измерения №1 Комплекса соединить с клеммами калибратора FLUKE 9100. Калибратор FLUKE 9100 включить в режим воспроизведения силы постоянного тока.

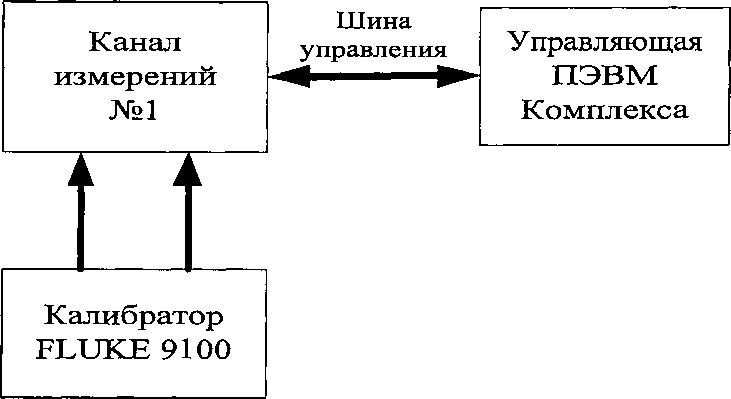

Рисунок 7

• 2    От внешнего калибратора FLUKE 9100 последовательно подавать силу постоянного тока на вход канала измерений №1 со значениями, указанными в таблице 10.

• 3    С помощью управляющей ПЭВМ Комплекса включить канал измерений №1 и произвести измерения значений силы постоянного тока. Вычислить абсолютную погрешность измерений силы постоянного тока каналом измерений №1 по формуле (9):

Д'= (<».-Л*,.)*1000,                 (9)

где - абсолютная погрешность измерений силы постоянного (переменного) тока, мкА;

1задт. - заданное калибратором значение силы постоянного (переменного) тока, мА;

1изм. - измеренное Комплексом значение силы постоянного (переменного) тока каналом измерений №1, мА.

• 4    Последовательно повторить пункты 1-3 для всех значений измеряемой силы постоянного тока.

• 5     Последовательно повторить пункты 1-4 для канала измерений №1 при измерении силы переменного тока.

• 6     Результаты измерений занести в таблицы 10 и 11.

Таблица 10

Таблица 11

Результаты поверки считать положительными, если значения абсолютной погрешности измерений силы постоянного и переменного тока каналом измерений №1 находятся в пределах, приведенных в таблицах 10 и 11.

• 7.3.8 Определение абсолютной погрешности измерений электрического сопротивления постоянному току канала измерений №1 Комплекса проводить по схеме, представленной на рисунке 8, в следующем порядке.

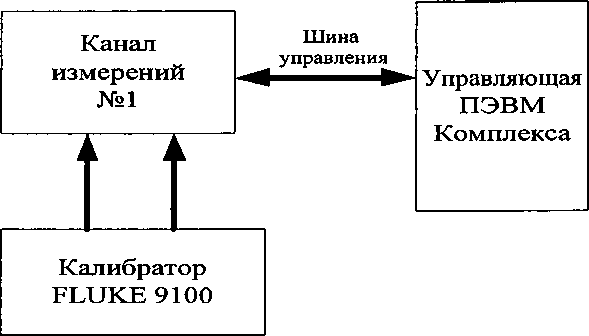

Рисунок 8

• 1 Выходные клеммы (+) и (-) канала измерения №1 при значениях электрического сопротивления постоянному току до 1 кОм (измерения проводить по 4-х проводной схеме измерения, измерительные шнуры подключены к выводам (+) и (-) «FOR.SE» и (+) и (-) «SENSE» канала измерения №1) подключить непосредственно попарно к соответствующим клеммам калибратора FLUKE 9100, а при сопротивлении свыше 1 кОм (измерения проводить по 2-х проводной схеме измерения, измерительные шнуры подключены к выводам (+) и (-) «FORSE» канала измерения №1) подключить непосредственно к соответствующим клеммам калибратора FLUKE 9100. Калибратор FLUKE 9100 включить в режим воспроизведения электрического сопротивления постоянному току.

• 2    С помощью управляющей ПЭВМ Комплекса включить канал измерений №1 и произвести измерения значения электрического сопротивления. Вычислить абсолютную погрешность измерений электрического сопротивления канала измерений №1 по формуле (10):

ЛЯ = Я„„ - ^R^. .                       (10)

где ДА _ абсолютная погрешность измерений электрического сопротивления, Ом; В-задан. - заданное калибратором значение электрического сопротивления, Ом; Rusm. - измеренное каналом измерений №1 значение электрического сопротивления, Ом.

• 3     Последовательно повторить пункты 1-2 для всех значений электрического со

противления постоянному току указанных в таблице 12.

4 Результаты измерений занести в таблицу 12.

Таблица 12

Результаты поверки считать положительными, если значения абсолютной погрешности измерений электрического сопротивления постоянному току канала измерений №1 находятся в пределах, приведенных в таблице 12.

• 7.3.9 Определение абсолютной погрешности измерений электрической емкости канала измерений №1 Комплекса проводить по схеме, представленной на рисунке 9, в следующем порядке.



Рисунок 9

• 1     Выходные клеммы «FOR.SE» (+) и (-) канала измерения №1 соединить с клеммами калибратора FLUKE 9100. Калибратор FLUKE 9100 включить в режим воспроизведения электрической емкости.

• 2    С помощью управляющей ПЭВМ Комплекса включить канал измерений №1 и произвести измерения значения электрической емкости. Вычислить абсолютную погрешность измерений электрической емкости канала измерений №1 по формуле (11):

⁼ ^изм. ~ С задан. >                                    (11)

где ДС - абсолютная погрешность измерений электрической емкости, пФ; Сзадан. - заданное калибратором значение электрической емкости, пФ Сизм. - измеренное каналом измерений №1 значение электрической емкости, пФ.

• 3     Последовательно повторить пункты 1-2 для всех значений электрической емкости, указанных в таблице 13.

4 Результаты измерений занести в таблицу 13. Таблица 13

Результаты поверки считать положительными, если значения абсолютной погрешности измерений электрической емкости канала измерений №1 находятся в пределах, приведенных в таблице 13.

• 7.3.10 Определение абсолютной погрешности измерений частоты каналов измерений №1 - №3 Комплекса проводить по схеме, представленной на рисунке 10, в следующем порядке.



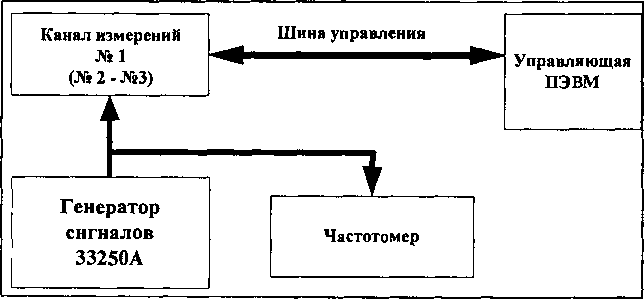

Рисунок 10

• 1 Выходные клеммы «FORSE» (+) и (-) канала измерения №1 соединить с выходным разъемом типа BNC генератора сигналов 33250А. Генератор сигналов 33250А включить в режим воспроизведения синусоидального напряжения. Установить следующие значения параметров выходного сигнала для генератора сигналов 33250А: амплитуда напряжения переменного тока 1 В; частота 1 Гц; тип сигнала - непрерывные синусоидальные колебания.

  »•

• 2     Включить выход генератора сигналов 33250А.

• 3    С помощью управляющей ПЭВМ Комплекса включить канал измерений №1 и произвести измерения значения частоты входного сигнала. Вычислить абсолютную погрешность измерений частоты входного сигнала канала измерений №1 по формуле (12):

&F = F„ -F._t

изм. задан.

где АГ - погрешность измерений частоты входного сигнала, Гц;

F₃ada_H. - значение частоты синусоидального сигнала на выходе генератора сигналов 33250А, Гц;

F_u3m. - измеренное каналом измерений №1 значение частоты входного сигнала, Гц.

• 4     Последовательно повторить пункты 1 - 3 для всех значений частоты входного сигнала указанных в таблице 14.

• 5     Последовательно повторить пункты 1-4 для каналов измерений № 2 - № 3 для всех частот, указанных в таблице 14.

• 6     Результаты измерений занести в таблицу 14.

Таблица 14

Результаты поверки считать положительными, если значения абсолютной погрешности измерений частоты входного сигнала каналов измерений №1 - №3 находятся в пределах, приведенных в таблице 14.

• 6.1 Результаты поверки оформить протоколом произвольной формы. Протокол хранится в организации, проводившей проверку.

• 6.2 Положительные результаты поверки оформить свидетельством о поверке установленной формы.

• 6.3 При отрицательных результатах поверки применение Комплекса запрещается и на

него выдаётся извещение о его непригодности с указанием причин забракования.       лх

Заместитель начальника НИО-6 - начальник

Центра № 65 ФГУП «ВНИИФТРИ»                                А .В. Апрелев

« /Г» УZ  2015 г.

21
