СИСТЕМА ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТЕЙ СОЕДИНЕНИЙ

(СИДС) SI 2000

Методика поверки

5295.04604025.00 И2

Содержание

Рисунок / Схема поверки СИДС

7 .1 Внешний осмотр......................................................................................

Ol 1РЕДЕЛЕ11ИЕ ДЛИГЕЛЫЮСТИ ТЕЛЕ<М Л П1ЫХ СОЕДИНЕНИЙ 11РИ ПОВРЕМЕ1ЦК>М МЕТОДЕ ( 1 (АК( >11ИТЕЛЫ1Ы Й ФАЙЛ )

7.2. Опробование..............................................................................................................

7.3 Проверка п< >мехозащищенн< х.ти гарифной информации и[ределение случай! к >й

С( КП АВЛЯЮЩЕЙ 11О1 РЕШНОСТИ (ЭТАП 1)

7 4 Определение случайной составляющей псхрешности (этап 2)

Ol ИЛ-ДЕЛЕНИЕ ДЛИ1ЕЛЬН< XJTH ТЕЛЕ’РОННОГ О СОЕДИ1 П-I 1ИЯ 11РИ I«>ДР( >БН< >М УЧЕТЕ

Огил-деление погрешности тарифных итпервалов для таксо<ронов с цешрализованной

ТАРИФИКАЦИЕЙ

7 7 Тарифные umi |ульсы переполюсовки

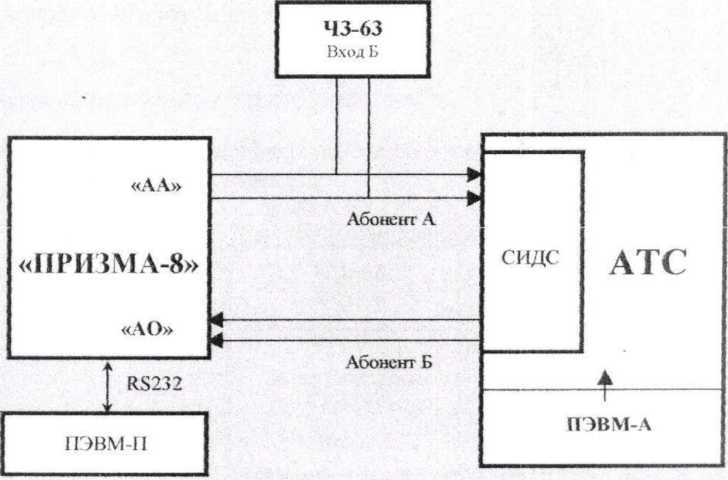

Рисунок 2

7.8 ТАРИФНЫЕ ИМПУЛЬСЫ ЧАСТОТОЙ 16 кГц

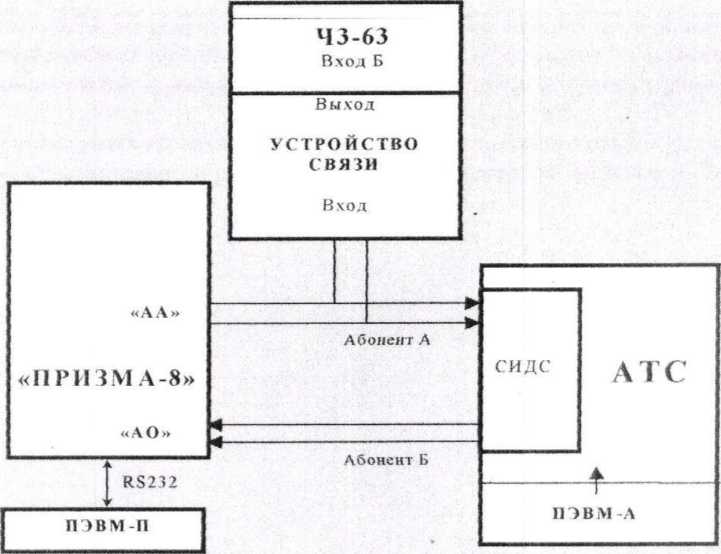

Рисунок 3

ПРИЛОЖЕНИЕ А

Формирователь временных интервалов в ПРИЗМА-8»

ПРИЛОЖЕНИЕ Б

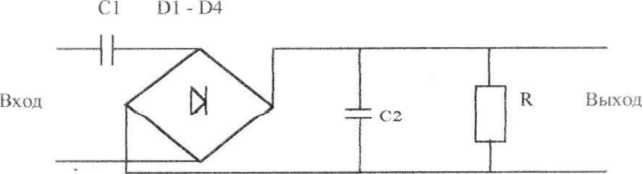

('хема устройства связи

ПРИЛОЖЕНИЕ В

Перечень обозначений

ПРИЛОЖЕНИЕ Г

Математическая модель процесса испытаний при повременном методе учета длительности

соединений (накопительный файл)

ПРИЛОЖЕНИЕ Д

• Определение количества испытуемых точек и объема репрезентативной выборки

ПРИЛОЖЕНИЕ Е

Математическая модель процесса испытаний при подробном учете длительности соединений .30

34

ПРИЛОЖЕНИЕ Ж.......................................................................................................................................

Таблицы результатов испытаний

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительностей телефонных соединений SI2000 (далее именуемой система СИДС), изготавливаемой и предъявляемой ф. ИскраТЕЛ ( Словения ) и ИскраУралТЕЛ ( Россия ).

Методика разработана в соответствии с инструкцией МИ 2526-99.

Методика является универсальной для всех типов АТС? ф. ИскраТЕЛ и ИскраУралТЕЛ.

Объектами метрологического контроля при поверке системы являются информационно-измерительные каналы (ИИК), входящие в состав АТС СИДС S1 2000/

ИИК - функционально объединенная совокупность средств измерений, по которому проходи т один последовательно преобразуемый сигнал.

Цель поверки - определение действительных значений метрологических характеристик (MX) ИИК СИДС и предоставление документа о возможности эксплуатации системы

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы Госс тандартом России на данные виды работ.

1 Операции поверки

11ри проведении поверки должны производи гея операции указанные в таблице 1 Таблица 1.                                              ___________ ______

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 1 Внешний осмотр.

7.1

4*

4-

1 2 Определение длительности телефонных соединений при повременном методе

  • ■   Опробование

  • ■  Проверка помехозащищенности тарифной информации и случайной составляющей погрешности (этан 1)

• Определение случайной составляющей погрешности (этап 2)

  • 7.2

  • 7.3

  • 7.4

+

4“

4*

4-

1.3 Определение длительности телефонных соединений, при подробном учете.

  • ■  Опробование

  • ■  Определение погрешнос ти длительности телефонных соединений

  • 7.5

  • 7.6

+ .

+

1.4 Определение погрешности тарифных интервалов для таксофонов, с

  • •  Тарифные импульсы псрсполюсовки

  • ♦  Тарифные импульсы с частотой 16 кГц

  • 7.7

  • 7.8

+

+

2 Средства поверки

11ри проведении поверки должны применяться средства измерения указанные в таблице 2.

Таблица 2

N пункта методики поверки

Наименование образцовых средств измерений

Основные технические, метрологические характеристики

72-7.6

Формирователь телефонных соединений «Призма-8» 4a2.770.058 ТУ

См приложение А

7.7

Частотомер 43-63

0,1 Гц - 1500 МГц; (±5х10'7)

7.8

Устройство связи

См приложение В

Примечания

  • 1     Вместо указанных образцовых средств измерений ра {решается применять другие приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2 Образцовые средства измерений должны быть исправны, поверены и иметь свидетель-ство о поверке.

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица:

  • • аттестованные в качестве поверителя систем повременного учета

  • • изучившие эксплуатационную документацию СИДС и образцового средства измерения «Призма 8»;

  • • имеющие навык работы на ПЭВМ в операционной среде WINDOWS;

  • • имеющие квалификационную группу по технике безопасности не ниже III

4 Требования безопасност и

4 1 Корпуса ггрибора и управляющей ПЭВМ прибора (ПЭВМ-П) должны бы ть заземлены.

4.2Рабочее место должно иметь соответствующее освещение

  • 4.3 При проведении испытаний запрещается:

  • • проводить работы по монтажу и демон тажу участвующего в испытаниях оборудования;

  • • производить работы по подключению соединительных кабелей при включенном пи тании прибора и ПЭВМ-П;

  • • пользоваться при работе паяльником с рабочим напряжением выше 42 В.

5 Условия поверки
  • 5.1 При проведении испытаний должны соблюдаться следующие условия

  • • температура окружающей среды, °C                     25 ± К)

  • • относительная влажность воздуха, %                      45 - 80

  • • атмосферное давление, кПа (мм рт.ст.)                     84,0 - 106,7 (630 - 800)

  • 5.2 Систему испытывают при напряжении источника постоянного тока от минус 48 до минус 72 В.

6 Подготовка проведению поверки
  • 6.1 Перед проведением поверки необходимо провести следующие подютови тельные работы:

  • • провери ть срок действия свидетельства о поверке образцовых средств измерений;

  • • прибор разместить на рабочем столе с площадью не менее 1,5 м";

  • • установить рядом с прибором 11ЭВМ-П (ПЭВМ-П должна быть оснащена операционной системой WINDOWS);

  • • подключить к ПЭВМ-П принтер;

  • • соединить кабелем разъем СОМ-2 ПЭВМ-П с соответствующим разъемом на приборе;

  • • подвести к рабочему месту однофазное переменное напряжение 220 В;

  • • установить разветвительную колодку с заземленным проводом и тремя розетками типа «Европа»;

  • • подключить восемь свободных абонентских линий АТС (например 99 номера из каждой сотни) к разъему «АА» прибора и восемь - к разъему «АО» (рисунок I);

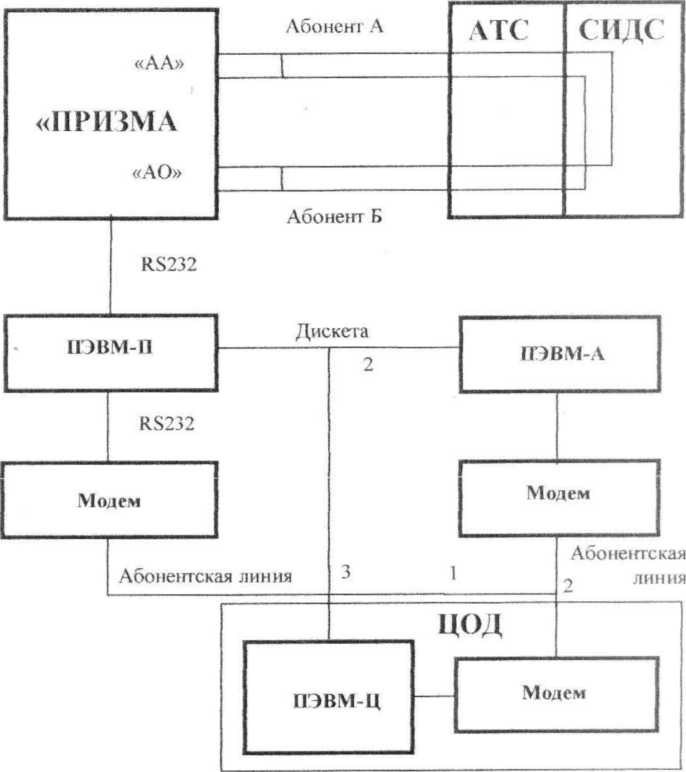

Рисунок 1 Схема поверки С ИДС

7 Проведение поверки
  • 7.1 Внешний осмотр

    • 7.1.1 Внешний осмотр проводят визуально и проверяют:

  • • комплектность СИДС в соответствии с документацией;

  • • правильность и качество выполнения кабеля стыковки станции с прибором,

  • • надежность и качество заземления ПЭВМ и прибора ;

  • • чистоту разъемов, клемм и т.д.

Определение длительности телефонных соединений при повременном методе (накопительный файл )

7.2. Опробование

  • 7.2.1 Опробование производят при помощи прибора ио схеме в соответствии с рисунком I

  • 7.2.2 Выполнить подготовительные операции:

• включить питание прибора и нажать кнопку RESET на лицевой панели;

  • • включить питание ПЭВМ-Г1 и синхронизировать ее машинные часы (установкой в SETUP) с ПЭВМ центра обработки данных (ПЭВМ-Ц);

  • • запустить программу prizma.exe из каталога PR1ZMA в операционной среде WINDOWS (4а2.770.058РЭ, раздел «Программное обеспечение прибора»). После загрузки программы на экране монитора Г1ЭВМ-П возникает окно, в правой части которого находится функциональное отображение панели управления, в верхней - главное меню и основные пиктограммы, а над ними отображена надпись:

ПРИБОР ДЛЯ ПОВЕРКИ СИДС «ПРИЗМА»

На дисплее панели управления отображена надпись о состоянии прибора

ПРИБОР НЕ ЗАГРУЖЕН

  • 7.2.3 Установить конфигурацию системы:

  • • выбрать в главном меню пункт: Комплекты;

  • • выбрать в ниспадающем меню пункт. Сетевые номера;

  • • выбрать подпункт: Собственные номера;

  • • ввести с клавиатуры номера абонентов А, которые физически подключены к разъему «АА» прибора;

  • •  нажать кнопку'. Ответчики;

  • • ввести с клавиатуры номера абонентов Б, которые физически подключены к разъему «АО» прибора,

  • • нажать кнопку: Выполнение

  • 7.2.4 Сохранить конфигурацию системы:

  • • выбрать в главном меню пункт: Комплекты;

  • • выбрать в ниспадающем меню пункт Файл конфигурации системы;

  • • выбрать подпункт: Сохранить Как Ввести с клавиатуры имя файла конфигурации системы (например confl.cfg);

  • • нажать кнопку: Выполнение

  • 7.2.5 Установить параметры связи с СИДС;

  • • выбрать в главном меню пункт: СИДС;

  • • в ниспадающем меню тип СИДС - SI 2000C

  • • если возможно снять файл в формате DBF

  • • или создать новый шаблон типа СИДС (пункт меню Сервис, Создание типа СИДС - Новый - Суммарный счетчик ручной ввод показаний СИДС, выбрать созданный тип СИДС в окне СИДС - тип СИДС, если информация считывается визуально с монитора I (ЭВМ СИДС.

  • • выбрать в ниспадающем меню пункт: Диск, если информация о результатах испытаний будет передаваться из СИДС при помощи дискеты;

  • • выбрать в ниспадающем меню пункт: Модем, если информация о результатах испытаний будет передаваться из СИДС при помощи модема, и ввести с клавиатуры номер абонентской линии ПЭВМ-A, для связи с ней через модем и нажать кнопку Сохранение;

  • • нажать кнопку: Выход.

  • 7.2.6 Установить параметры процедуры опробования:

  • 7.2.6.1 Подготовительная процедура.

  • • выбрать в главном меню пункт: Испытания;

  • • выбрат ь в ниспадающем меню пункт: Параметры;

    СИДС SI 2000 Методика поверки

    9

  • • выполнить п.7.2.6.2, если файл процедуры опробования существует, если не существует -

п.7.2.6.3.

  • 7.2.6.2 Выбор файла опробования.

  • • выбрать подпункт: Открыть,

  • • ввести с клавиатуры имя файла процедуры испытаний;

  • • нажать кнопку: Выполнение;

  • • проверить параметры процедуры.

  • • нажат ь кнопку Выполнение и перейти к п.7.2.7.

  • 7.2.6.3 Процедура установки параметров:

  • • выбрать подпункт: Новые;

  • • установить параметры процедуры опробования: число телефонных соединений 8; длительность = 5 с (5 секунд);

  • • установить Вид о тбоя автоответчик;

  • • останов но количеству вызовов;

  • • нажать кнопку: Выполнение;

  • • ввести с клавиатуры имя файла (например testl.tst), где будут хранит ься параметры процедуры опробования;

  • • нажать кнопку Выполнение

  • 7.2.7 Выполнить процедуру настройки испытания опробования:

  • • выбрать в главном меню пункт: Испытания;

  • • выбрать в ниспадающем меню пункт: Настройка;

  • • нажать кнопку: + Ввод;

  • • ввести с клавиатуры имя файла (например testl.tst), где будет храниться настройка процедуры опробования;

нажать кнопку Выполнение

  • 7.2.8 Выполнить процедуру загрузки прибора:

  • • выбрать шестую пиктограмму с изображением ключа или выбрать в главном меню пункт Испытания;

  • • выбрать в ниспадающем меню пункт: Пуск При этом на дисплее панели управления отображается сообщение о состоянии прибора:

ПРИБОР ПОДКЛЮЧЕН

  • • нажать на панели управления кнопку: загрузка прибора. После окончания процесса загрузки на панели управления отображается сообщение:

ПРИБОР ЗАГРУЖЕН

и загораются зеленым цветом индикаторы, отображающие подключенные комплекты, коричневым - заблокированные комплексы.

  • 7.2.9 Считать файл из СИДС, используя следующие способы (см рисунок I):

  • • Способ № 1: файл СИДС передается через модем из ПЭВМ-Ц центра обработки данных в ПЭВМ-П;

  • • Способ № 2: файл СИДС передастся через модем из ПЭВМ-Ц в ПЭВМ-A, находящуюся в здании испытуемой СИДС, и далее при помощи дискеты переносится в ПЭВМ-П;

  • • Способ № 3: файл СИДС переносится из ПЭВМ-Ц при помощи дискеты в ПЭВМ-П;

  • • Способ № 4: визуально считать значения тарифных единиц с монитора 11ВЭМ СИДС

  • 7.2.10 Выполнить процедуру запуска прибора в работу.

  • • нажать на панели управления кнопку ПУСК, при этом на дисплее панели управления отображается сообщение о состоянии прибора:

ПРИБОР РАБОТАЕТ

  • 7.2.11 Процедура йены ганий опробования

  • • прибор автоматически но восьми абонентским линиям АА осуществляет процедуру набора номеров автоответчиков АО и формирует одно телефонное соединение длительностью 5 с (5 секунд) одновременно по восьми абонентским линиям (ПИК);

  • • прибор контролирует правильность соединения с соответствующим автоответчиком и в случае неправильною соединения выдает на экран монитора информацию о сбое, прекращает испытания В этом случае необходимо повторить процедуру опробования начиная с п.7.2.9;

  • • после разрыва соединений прибор останавливается и на дисплее панели управления отображена надпись о состоянии прибора:

РАБОТА ЗАВЕРШЕНА

  • 7.2.12 Считать новый файл из СИДС в соответствии п.7.2.9. Программное обеспечение прибора сравнивает оба файла, оценивает результаты опробования и формирует сообщение на экране монитора:

  • • НЕ УСПЕШНО Если в показаниях СИДС присутствуют грубые ошибки (не зафиксировано одно или более соединений) при определении длительности телефонных соединений Процедура опробования прекращается и, после устранения неисправност и, повторяется.

  • • УСПЕШНОЕ или недостоверно) Процедура опробования прекращается, и начинаются испытания п.7.3;

  • 7.2.13 Вывод таблиц на экран монитора производится в следующей последовательности:

  • • выбрат ь в главном меню пункт: Статистика;

  • • выбрать в ниспадающем меню пункт соответствующей таблицы (см документ 4а2.770.058РЭ, «Статистика»).

  • 7.2.14 Выполнить процедуру настройки испытаний:

  • 7.2.14.1 Выполнить процедуру установки параметров этапа 1 следующим образом

  • • выбрать пункт меню Испытания - Параметры - Новые и установить параметры

  • • число вызовов ( количество циклов одновременного запуска комплектов )  40;

  • • длительность разговорного состояния - 5 с;

  • • число Г1В по умолчанию;

  • • пауза между соединениями - по умолчанию;

  • • число ошибочных вызовов до блокировки комплекта - по умолчанию;

  • • вид отбоя - блокировка автоответчика;

  • • останов - по длительности сеанса;

  • • ввести с клавиатуры имя файла test2.tst, где будут хранится параметры 1 этапа;

  • • нажать кнопку Выполнение

  • 7.2.14.2 Выполнить процедуру установки параметров этапа 2 следующим образом

  • • выбрать пункт меню Испытания - Параметры - Новые и установить параметры:

  • • число вызовов ( количество циклов одновременного запуска комплектов) 40;

  • • длительность разговорного состояния - 5 с;

  • • число ПВ - по умолчанию;

  • • пауза между соединениями - по умолчанию;

  • • число ошибочных вызовов до блокировки комплекта - по умолчанию;

  • • вид огбоя автоответчик;

  • • останов - по длительности сеанса;

  • • ввести с клавиатуры имя файла test3.tst, где будут храниться параметры 2 этапа;

  • • нажать кнопку Выполнение.

  • 7.2 14.3 Выполнить процедуру настройки:

  • • выбрать пункт меню Испытания - Настройка;

  • • удалить файл процедуры опробования testl.tst нажав кнопку

  • • нажать кнопку + Ввод ;

  • • ввести имя файла test2.tst, где будет храниться настройка 1 этапа

  • • ввести имя файла test3.tst, где будет храниться настройка 2 этапа;

  • • нажать кнопку - Выполнение.

7 2 15 Математическая модель процесса испытаний приведена в приложении Г

  • 7.3 Проверка помехозащищенности тарифной информации

и определение случайной составляющей погрешности (этап 1)

  • 7.3.1 Проверку помехозащищенности тарифной информации производят при помощи прибора по схеме в соответсзъии с рисунком I. Этап I производится с целью проверки, что СИДС не добавляет в суммарный файл несанкционированные тарифные импульсы Для этого прибор производит вызовы по несущеетвующим (заблокированным) номерам. Проверку прибор выполняет автоматически

  • 7.3.2 Считать файл из СИДС в соответствии п.7.2.9,

  • 7.3.3 Выполнить процедуру запуска прибора в работу в соответствии с пп 7.2 К).

  • 7.3.4 Прибор автоматически по восьми автоабоненгским линиям (АА) осуществляет процедуру набора номеров автоответчиков (АО), которые заблокированы, г е. не снимают грубку и контролирует вызовы к соответствующим автоответчикам Возможны следующие варианты.

    • 7.3.4.1 Пи один АО не получил вызов от ЛА, то испытания прекращаются и на экране монитора появляется сообщение: НЕ УСПЕШНО. В этом случае, оборудование, участвующее в испытаниях, подвергается ремонту, и затем испытания повторяются по методике

    • 7.3.4.2 Один или более АО получили вызовы от АА, то программное обеспечение прибора вычисляет длину вызова, после его завершения, цикл испытания прекращается. I lpnoop формирует сообщение на экране монитора: СЧИТАТЬ ФАЙЛ.

  • 7.3.5 Считать новый файл из СИДС в соответствии п.7.2.9. Программное обеспечение прибора сравнивает новый файл с предыдущим, оценивает результаты испытаний (см приложение В, пп.5.3, 5.4) и формирует сообщение на экране монитора:

  • • УСПЕШНО Испытания на этапе I прекращаются и начинаются испытания этапа 2 (п.7.4 );

  • • НЕ УСПЕШНО Испытания прекращаются Результаты поверки оформляются в соответствии с п.8,9.

  • • ПРОДОЛЖИТЬ ИСПЫТАНИЯ Процедура испытаний на этапе I продолжается автоматически без опера гора, до получения достоверного результата.

  • 7.3 6 После окончания I этапа программа автоматически переходит к выполнению

2 этапа

  • 7.4 Определение случайной составляющей погрешности (этап 2)

  • 7.4. I Определение случайной составляющей погрешности производят при помощи прибора по схеме в соответствии с рисунком 1. Этап 2 осуществляется с целью проверки правильности определения СИДС длительности телефонных соединений, т е. проверяется, чю СИДС записывает в суммарный файл истинное количество тарифных импульсов Для этого прибор производит вызовы по существующим (незаблокированным) номерам Проверку прибор выполняет автоматически.

  • 7.4.2 Прибор автоматически по восьми авгоабонснтским линиям (АА) осуществляет процедуру набора номеров автоответчиков (АО) и контролирует соединения с соответствующими автоответчиками Возможны следующие варианты:

  • 7.4.2 I Нет ни одного соединения АА с АО, то испытания прекращаются и на экране монитора появляется сообщение: НЕ УСПЕШНО В этом случае оборудование, участвующее в испытаниях подвергается ремонту и затем испытания повторяются по методике.

  • 7.4.2.2 Есть одно или более соединений АА с АО, то программное обеспечение прибора вычисляет длину соединения и после разрыва всех соединений цикл иены гания прекращается 11рибор формирует сообщение на экране монитора СЧИТАТЬ ФАЙЛ.

  • 7.4.4 Дальнейшие действия полностью соответствуют п.7.3.5 и при успешном или нс успешном завершении испытаний на этапе 2 процедура поверки завершается Результаты поверки обрабатываются и оформляются в соо тветствии с пп.8, 9.

Определение длительности телефонного соединения при подробном учете

  • 7.5 Опробование

  • 7.5. 1 Опробование производят по схеме в соответствии с рисунком I

  • 7.5.2 Выполнить подготовительные операции:

  • • включить питание ПЭВМ-П и синхронизировать ее машинные часы (установкой в SETUP)

с системой;                                                                       .

  • • включить питание прибора и нажать кнопку RESET на лицевой панели,

  • • если на жестком (системном) диске ПЭВМ-П нет программы работы с прибором, то произвести инсталляцию программного обеспечения. Для этого запустить программу lnstall.exe с дискеты № 1 в операционной среде WINDOWS. После окончания инсталляции на жестком диске ПЭВМ-П будет создан каталог PRIZMA с программами для управления работы прибора;

  • • запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4а2.770 058РЭ, раздел «Программное обеспечение прибора»). После загрузки программы на экране мони тора ПЭВМ-П возникает окно, в правой час ти которою находится функциональное отображение панели управления, в верхней - главное меню и основные пиктограммы, а над ними отображена надпись:

ПРИБОР ДЛЯ ПОВЕРКИ СИДС «ПРИЗМА»

На дисплее панели управления отображена надпись о состоянии прибора:

ПРИБОР НЕ ЗАГРУЖЕН

  • 7.5.3 Настроить прибор:

  • • выбрать в главном меню пункт: Комплекты;

  • • выбрать в ниспадающем меню пункт: Настройка Прибора;

  • • установить тин АТС - Прочие т ипы;

  • • проверить установленное значение частоты кварца, которое должно соответствовать значению приведенному в паспорте на прибор При необходимости ввести с клавиатуры значение частоты кварца.

  • 7.5.4 Установка режима работы с системой:

  • • выбрать в главном меню пункт: СИДС;

  • • выбрать в ниспадающем меню пункт: Тип (’ИДС;

  • • если машинное время ПЭВМ-П и ПЭВМ-Л расходится, то синхронизировать их время Для этого ввести с клавиатуры ПЭВМ-Г1 расхождение времени в секундах;

  • • установись тип СИДС SI 2000. Данная процедура настраивает конвертор 11ЭВМ-11 на формат файла системы;

  • • имя файла, где будет храниться информация от системы о результатах испытаний, устанавливается но умолчанию в окне Имя файла - test.txt. Для изменения имени файла необходимо в указанном окне ввести его с клавиатуры;

  • • нажать кнопку Выполнение

7 .5.5 Установить параметры связи с системой.

  • • выбрать в главном меню пункт: СИДС и в ниспадающем меню пункт: Связь с ( НДС

  • • нажать кнопку Игнорировать В этом режиме отключается автоматическое копирование файла системы после окончания каждого этапа;

  • • нажать кнопку Выполнение.

  • 7.5.6 Установить конфигурацию схемы испытаний:

  • • выбрать в главном меню пункт. Комплекты;

  • • выбрать в ниспадающем меню пункт: Сетевые номера;

  • • выбрать подпункт: Собст венные номера;

  • • ввести с клавиатуры номера абонентов, которые физически подключены к разъему «АЛ» прибора;

  • • нажать кнопку. Ответчики;

  • • ввести с клавиатуры номера ответчиков, которые физически подключены к разъему «АО» прибора;

  • • нажать кнопку: Выполнение

  • 7.5.7 Сохранить конфигурацию схемы испытаний:

  • • выбрат ь в главном меню пункт: Комплекты;

  • • выбрать в ниспадающем меню пункт: Файл конфигурации системы,

  • • выбрать подпункт. Сохранить - ..\prizma\prizma.cfg.;

  • 7.5.8 Выполнить процедуру настройки опробования:

  • • выбрать в главном мето пункт: Испытания и в ниспадающем меню пункт Настройка;

  • • нажать кнопку ? файла l.tst Проверить параметры процедуры опробования, которые должны соответст вовать точке 0 в таблице 3. Если файл процедуры опробования не существует, то необходимо выполнить действия в соответствии с руководством по эксплуатации на прибор;

  • • нажать кнопку: Выполнение;

  • • нажать кнопку - файлов 2.1st - 6.tst и нажать кнопку: Выполнение Это необходимо для исключения из процедуры опробования точек I - 5 в соответствии таблицей 3.

  • 7.5.9 Выполнить процедуру загрузки прибора:

  • • выбрать шестую пиктограмму с изображением ключа или выбрать в главном меню пункт: Испытания и в ниспадающем меню пункт: Пуск. При тгом на дисплее панели управления отображается сообщение о состоянии прибора:

ПРИБОР ПОДКЛЮЧЕН

  • • нажать на панели управления кнопку: загрузка прибора. После окончания процесса загрузки на панели управления отображается сообщение:

ПРИБОР ЗАГРУЖЕН

и загораются зеленым цветом индикаторы, отображающие подключенные комплекты, коричневым - заблокированные комплект ы.

  • 7.5 10 Выполнить процедуру запуска прибора в работу:

  • • нажать на панели управления кнопку старг, при этом на дисплее панели управления отображается сообщение о состоянии прибора:

ПРИБОР РАБОТАЕТ

  • 7.5.11 Процедуру опробования прибор выполняет автоматически - формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям

  • 7.5.12 11роцедура обработки результатов опробования

  • • после окончания процедуры опробования оператор системы должен выполнить действия в соответствии с приложением В, п. 1 и записать на дискету под именем test.txt информацию учета длительности телефонных соединений;

  • • поверитель должен вставить дискету с файлом в дисковод ПЭВМ-11 для обработки результатов;

  • • выбрать н главном меню пункт: СИДС и в ниспадающем меню пункт: Связь с СИДС,

  • • нажать кнопку Устройство;

  • • выбразь в окне Выбор: дисковод |-а-| (двойное нажатие левой кнопки мыши);

  • • выбрать в окне Файлы СИДС: файл с именем test.txt и нажать кнопку Запрос;

  • • в окне ВНИМАНИЕ нажать кнопку (Ж. При этом выбранный файл копируется в каталог c:\prizma;

  • • нажать кнопку: Выполнение

7.3 1.131 (росмотр результатов производят в следующей последовательное ги

  • • нажать на панели управления кнопку выбор и в окне ИСПЫТАНИЯ выбрать файл с именем test.txt (двойное нажатие левой кнопки мыши);

  • • выбрать в главном меню пункт: Статистика и в ниспадающем меню пункт соответствующей таблицы (см. документ 4а2.770.058РЭ «Статистика»). При этом прибор автоматически обрабатывает результаты опробования по программе, которая реализует математический аппарат приведенный в приложении Е.

  • • визуально по таблицам оцениваю! результаты опробования;

  • • если в показаниях системы присутствуют фубые ошибки при определении длительности телефонных соединений, то процедура испытаний прекращается до устранения неисправности.

  • 7.6 Определение погрешности длительности телефонных соединении

7 6 I Измерительные каналы

7 6 1 I Испытания системы проводят на репрезентативных выборках однотипных ИИК комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход ИИК образцового сигнала продолжительности телефонного соединения, значение которого известно, а по средствам отображения информации (принтер, дисплей) определяют выходные измеренные значения входного сигнала с дальнейшей обработкой и оценкой метролог ических характеристик ИИК.

  • 7.6.1.2 Для системы ИИК определяются следующие MX:

♦ систематическая составляющая погрешности.

СИДС SI 2000 Методика поверки

CKO для суммарной, систематической и случайной составляющих погрешности. 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности,

доверительный интервал, в котором находится суммарная погрешность,

95%-ный доверительный интервал, в котором находится вероятность отказа

  • 7.6.2 Определение метрологических характеристик производят по схеме в соответствии с рисунком I

  • 7.6.3 Выполнить действия в соответствии с пп.7.2.6, 7.2.7, если необходимо внести изме

нения в конфигурацию схемы испытаний.

  • 7.6.4 выполнить процедуру настройки испытаний:

  • 7.6.4.1 Выбрать в главном меню пункт. Испытания и в ниспадающем меню пункт Настройка;

76.4.2 Нажать кнопку - файла l.tst, если необходимо исключить из процедуры иены ганий точку 0 в соответствии таблицей 3;

7 6.4.3 Нажать кнопку' + ВВОД, выбрать имя файла 2.tst и нажать кнопку Выполнение Нажать кнопку. ? файла 2.1st. Проверить параметры файла испытаний, которые должны соответствовать точке 1 в таблице 3, и нажать кнопку Выполнение Если файлы процедуры испытаний не существуют, то необходимо выполнить действия в соответствии с руководством по эксплуатации на прибор.

7 6.4.4 Указанные в п.7.6.4.3 действия выполнить для файлов 3.tst - 6.1st. 11араметры файлов испытаний должны соотвегствовать точкам 2 - 5 в таблице 3. На последнем этапе испытаний ( точка 5 в таблице 3) необходимо задать количество телефонных соединений нс менее 200, т.к. их общее количество в точках 1 - 5 должно быть не менее 300 (см. приложение Е, п.5).

7 6 4 5 Нажать кнопку: Выполнение.

  • 7.6.5  Выполнить действия в соответствии с пп.7.5.9, 7.5.10.

  • 7.6.6  Процедура испытаний

7 6.6.1 Процедуру испытаний прибор выполняет авгомагически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Таблица 3

№ точки, i

Дли re. 1 ь пос гь телефон н ых соединения в i - й точке,    с

Количество гелефонных соединений,

0

20

16

1

->

3

300

2

100

16

э

200

16

4

600

16

5

3600

8

Примечание точка 0 используется для опробования.

  • 7.6.6 2 Обоснование выбора испытуемых точек (длительностей телефонных соединений) и объема репрезентативных выборок ИИК в каждой точке (количество телефонных соединений) приведено в приложении Д.

7 6.7 Для обработки и просмотра результатов испытаний выполнить действия в соответствии с пп.7.5.12, 7.5.13.

С ИДС SI 2000 Методика поверки

17

Определение погрешности тарифных интервалов для таксофонов с централизованной тарификацией

7.7 Тарифные импульсы переполюсовки.

  • 7.7.1 Определение погрешности тарифных интервалов импульсов переполюсовки питания в абонентской линии производят по схеме в соответствии с рисунком 2.

Рисунок 2

  • 7.7.2 Оператор системы должен выполнить следующие действия:

  • • для линии 0 абонента ДА включить признак таксофона с централизованной тарификацией от импульсов переполюсовки;

  • • установить длительность тарифного интервала в соответствии с п. I таблицы 4.

Таблица 4

ни

Тарифные интервалы

Длительность разговорного состояния

ВРЕМЯ СЧЕТА ms/МНОЖ

Длительность

Погрешность

1

2

3

4

5

1

1 с

600 с

102

2

60 с

±0,5%

600 с

10°

э

180 с

600 с

10°

  • 7.7.3 Установить частотомер в режим измерения периода положительных импульсов, уровень - 1:10, а переключатель ВРЕМЯ СЧЕТА ms/МНОЖ установить в соответствии с н. I таблицы 4

7 7 4 Выполнить п.7.2.8. При этом установить в окне Длительность разговорного состояния значение соответствующее п. 1 таблицы 4.

  • 7.7.5  Выполнить пп.7.2.9, 7.2.10.

  • 7.7.6  11о показаниям частотомера определить длительности тарифных интервалов, которые не должны превышать значений указанных в таблице 4

  • 7.7.7 Выполнить пгт7.7.2 - 7.7.6 для пп.2,3 таблицы 4,

  • 7.7.8 Результаты измерений внести в таблицу № 10 приложение Ж

  • 7.7.9 Вычислить погрешности тарифных интервалов по формуле:

= / ,,цм -100%

Т ш.

где Т ном установленное значение тарифного интервала, таблица 4(2)

Г изм. измеренное значение тарифного интервала (показание частотомера)

  • 7.7.10 СИДС годен к эксплуатации, если для всех тарифных интервалов ( в режиме псрепо-

люсовки ) погрешность не превышает ±0,5 %

7.8 Тарифные импульсы частотой 16 кГц.

  • 7.8.1 Определение погрешности тарифных интервалов импульсов частотой 16 кГц производят по схеме в соответствии с рисунком 3.

Рисунок 3

11римечание - Схема устройства связи приведена в приложении Б.

  • 7.8.2 Оператор системы должен выполнить следующие действия

  • • для линии 0 абонента АЛ включить признак таксофона с централизованной тарификацией от импульсов частотой 16кГц;

  • • установить длительность тарифного интервала в соответствии с п. I таблицы 4

  • 7.8.3 Выполнить пп.7.7.3.

  • 7.8.4 Выполнить пн.7.7.4 - 7.7.7.

  • 7.8.5 Результаты измерений внести в таблицу № 11 приложение Ж и рассчитать погрешности измерений по п.7.7.9.

7 8.6 СИДС годен к эксплуатации, если для всех тарифных интервалов ( в режиме частотных импульсов 16кГц ) погрешность нс превышает ±0,5 %

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений по пп.7.2, 7.6 и определение MX производится полностью автомагически в ПЭВМ-П но соответствующей программе, которую реализует математический аппарат (см. приложение Г' и Е ).

  • 8.2 Результаты измерений по п.7.7 и 7.8 определяются по показаниям частотомера и заносятся в таблицы № 10, 11 приложение Ж.

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом I IP 50.006-94.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, го «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом ПР 50 006-94 и ее эксплуатация запрещается

  • 9.3 L3 обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов испытаний Формы таблиц приведены в приложении Ж.

ПРИЛОЖЕНИЕ А

(справочное)

Формирователь временных интервалов «ПРИЗМА-8»

(общие сведения)

Прибор "11РИЗМА-8” (4а2.770.058ТУ) представляет собой программно-аппаратный комплекс, сопряженный с ПЭВМ PC АТ, и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния В приборе предусмотрена поддержка канала связи с ПЭВМ СИДС через модем и реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Прибор подключается к абонентским телефонным линиям и позволяет устанавливать до 8-и телефонных соединений одновременно с длительностью разговорного состояния от 1 до 10800 с (3 часа) с абсолютной погрешностью:

  • • от 1 до 3600 с включительно не более ±0,3 с;

  • • ог 3600 до 10800 с не более ±0,5 с.

Параметры входных и выходных цепей прибора соответствуют ГОСТ 7153-85

Прибор обеспечивает набор абонентских номеров с количеством знаков до 18.

Тип набора номера - импульсный.

11араметры импульсного набора номера программируемые.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты 700 Гц.

Прибор обеспечивает высокую степень автоматизации процесса испы таний С'ИДС

Таблица контактов разъемов прибора

Номер линии

Контакты разъемов прибора

«АА»

«АО»

«ТЕСТ»

0

1

2

  • 3

  • 4

  • 5

  • 6

7

1 - 14

2- 15

3 - 16

  • 4- 17

  • 5- 18

  • 6- 19

  • 7- 20

  • 8- 21

1 - 14

2- 15

  • 3 - 16

  • 4 - 17

  • 5 - 18

  • 6- 19

  • 7- 20

  • 8- 21

1

2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

9(1)

ПРИЛОЖЕНИЕ Б

(справочное)

Схема устройства связи

Cl, С2 - конденсатор (1,0 ± 0,2) мкФ, 160 В;

R - резистор (600 ± 60) Ом;

Di - D4 - выпрямительный блок К1Д407А.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
