УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Тахографы цифровые «Drive 5»

Методика поверки

842-19-15 МП р.п. Менделеево 2020 г.

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на тахографы цифровые «Drive 5» (далее - тахографы), изготавливаемые ООО «НОВЫЕ РЕШЕНИЯ ДРАЙВА», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 7 лет.

2 Операции поверки
  • 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с

8.3

да

да

4 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP<3

8.4

да

да

5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

8.5

да

да

6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом   факторе ухудшения точности

PDOP <3

8.6

да

да

7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.7

да

да

8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути

8.8

да

да

9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

8.9

да

да

10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

8.10

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и тахографы бракуются.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

Номер

пунктов методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.5, 8.8

Генератор сигналов произвольной формы 33522В: пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды от 18 до 27 °C ±1 • 10’6

8.5, 8.8

Частотомер универсальный CNT-91R: пределы допускаемой относительной погрешности измерения частоты при времени измерения 200 мс ±2-10'7

8.10

Источник первичный точного времени УКУС-ПИ 02ДМ: пределы допускаемой погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

Вспомогательные средства

8.10

Средство визуализации: разрешающая способность индикации оцифровки метки времени не менее 0,1 с

Средство видеофиксации

  • 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых тахографов с требуемой точностью.

  • 3.3 Применяемые для поверки средства измерений и блоки СКЗИ должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

  • 3.4 При проведении первичной поверки допускается применять программное обеспечение (ПО) «TachoMetrology» (сертификат соответствия ТП 113-18), предназначенное для реализации функций мониторинга, чтения и изменения параметров, формирования отчетов, упрощения процедур поверки и тестирования цифровых тахографов моделей «Drive 5» и «Drive Smart».

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

Поверка проводится в рабочих условиях эксплуатации поверяемых тахографов и используемых средств поверки.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - наличие действующего свидетельства о поверке СКЗИ.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

  • 8.2 Опробование

    • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

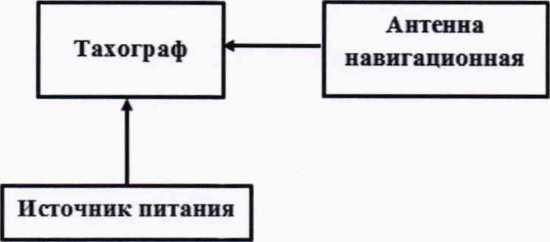

Рисунок 1 - Схема проведения измерений при опробовании

  • 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

  • 8.2.3 Проверить номер версии (идентификационный номер) программного обеспечения (ПО) в соответствии с п. 10.1.2.5 AL.C080.00.000-01 РЭ.

  • 8.2.4 Результаты поверки считать положительными, если выполняются требования п. 8.2.2 и идентификационные данные ПО соответствуют таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

V. 1.03.3280 и выше

  • 8.3 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с

    • 8.3.1 Собрать схему в соответствии с рисунком 2.

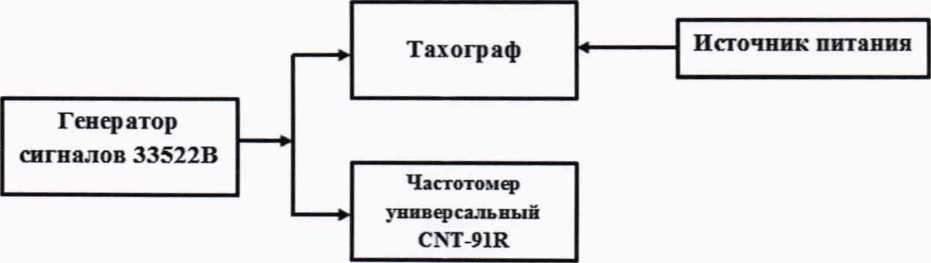

Рисунок 2 — Схема проведения измерений при определении абсолютной погрешности измерений интервала времени и абсолютной инструментальной погрешности измерений пройденного пути

  • 8.3.2 В соответствии с РЭ настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

  • - частота следования импульсов: 100 Гц;

  • - амплитуда импульсов: от 5 В;

  • - среднее квадратическое значение амплитуды: 2,5 В;

  • - длительность импульса: 200 мкс;

  • - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

  • - продолжительность воспроизведения последовательности импульсов: 60 с.

  • 8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Тпдейств) по формуле (1):

ТП ,  _ М

7 действ —---- (i \

100’

где М - количество импульсов, измеренное частотомером универсальным CNT-91R.

  • 8.3.4 Выполнить действия п. 8.3.3 не менее трех раз.

  • 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (2), (3):

ЛТ 0) = ТП(])-ТП действ у                        (2)

dTn=^ATn(j)t                       (3)

>7

где Т*’действ — действительное значение интервала времени, с;

Т1’ (j) — измеренное значение интервала времени из файла тахографа (выгрузка файла в соответствии с п. 11.2 AL.C080.00.000-01 РЭ) (количество секунд записи скорости движения), с;

N - количество измерений.

  • 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени по формуле (4):

X^Tn(j)-dTn)2

j=l

(4)

N-l

  • 8.3.7 Определить абсолютную погрешность (при доверительной вероятности 0,95) измерений интервала времени по формуле (5):

    + '1-ап,

    8.3.8 Результаты поверки считать положительными, если значения абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени не более 4 с.

Пт = dT

(5)

  • 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.4.1 Результаты поверки считать положительными (абсолютная погрешность измерений скорости блоком СКЗИ находится в пределах ±2 км/ч), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

    • 8.5.1 Собрать схему в соответствии с рисунком 3.

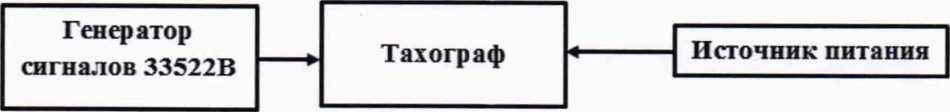

      Рисунок 3 - Схема проведения измерений при определении абсолютной инструментальной погрешности измерений скорости по датчику движения

  • 8.5.2 В соответствии с РЭ на генераторе сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой f, вычисляемой по формуле (6):

КУ

(6)

3600’

где К - текущее установленное значение характеристического коэффициента, имп/км;

V = 180 км/ч.

  • 8.5.3 Провести измерения в течение 20 с.

  • 8.5.4 Используя измерительную информацию о скорости из файла тахографа (выгрузка файла в соответствии с п. 11.2 AL.C080.00.000-01 РЭ) определить систематическую составляющую инструментальной погрешности измерений скорости по импульсному сигналу датчику движения по формулам (7), (8):

= действ,                          (7)

1 N

dV=-.^VO),                    W

где Удейств - действительное значение скорости, км/ч;

V Q) - измеренное значение скорости, км/ч;

N - количество измерений.

  • 8.5.5 Определить СКО случайной составляющей инструментальной погрешности измерений скорости по импульсному сигналу датчика движения по формуле (9):

Ov_V Л-/        •                  (9)

  • 8.5.6 Определить абсолютную инструментальную абсолютную погрешность (при доверительной вероятности 0,95) измерений скорости по импульсному сигналу датчика движения по формуле (10):

Пу = |с/к| + 2 • а у.                           (10)

  • 8.5.7 Выполнить действия п.п. 8.5.2 - 8.5.6 для значений скорости V = 90 км/ч и V = 20 км/ч.

  • 8.5.8 Результаты поверки считать положительными, если значения абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

  • 8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.6.1 Результаты поверки считать положительными (абсолютная инструментальная погрешность определения координат местоположения блоком СКЗИ не более 3 м), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.7.1 Результаты поверки считать положительными (абсолютная погрешность определения координат местоположения блоком СКЗИ не более 15 м), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути

    • 8.8.1 Собрать схему в соответствии с рисунком 2.

    • 8.8.2 В соответствии с руководством по эксплуатации на генераторе сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой, имитирующей скорость 180 км/ч, эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа). Выгрузить измеренное значение пройденного пути в соответствии с п. 11.5 инструкции по установке и настройке.

    • 8.8.3 Выполнить действия п. 8.8.2 не менее трех раз.

    • 8.8.4 Вычислить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути в следующей последовательности:

    • 8.8.5 Определить систематическую составляющую инструментальной погрешности измерений пройденного пути по импульсному сигналу датчику движения по формулам (11), (12):

^L(j) ~~ L(j) — Lдейств (7) >                             (Ч)

(12)

Mj

где LdeucmeJ) ~~77 ~ действительное значение пройденного пути в j-ом измерении, м;

Л.

М - количество импульсов, измеренное частотомером универсальным CNT-91R в j-ом измерении;

L (j) - измеренное значение пройденного пути в j-ом измерении, м;

К - текущее установленное значение характеристического коэффициента, имп/км;

N - количество измерений.

  • 8.8.6 Определить СКО случайной составляющей инструментальной погрешности измерений пройденного пути по формуле (13):

    Л/

    ^(bL(j)-dL)2

    (13)

  • 8.8.7 Определить инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (14):

П] = \dL\ + 2.

(14)

  • 8.8.8 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (15):

    г-готн

    llL

    nL

    у ^действ (7)

    7=1

    х100%

    (15)

  • 8.8.9 Результаты поверки считать положительными, если значения относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути не более 1 %.

  • 8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.9.1 Результаты поверки считать положительными (абсолютная погрешность синхронизации внутренней шкалы времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с не истёкшими сроками действия.

  • 8.10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.10.1 Собрать схему в соответствии с рисунком 5. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

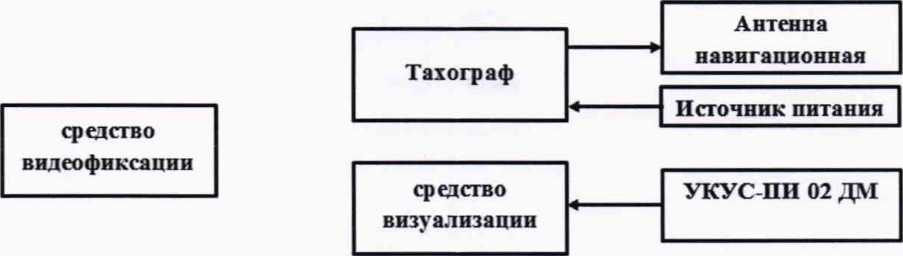

      Рисунок 5 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

    • 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС-ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

    • 8.10.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.

    • 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (16), (17):

AT(j) = T(j)-Tdeilcme,                             (16) (17)

где Тдейств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

  • 8.10.5 Определить СКО случайной составляющей погрешности синхронизации по формуле (18):

N

^(\T(j)-dT)2

N-1

(18)

  • 8.10.6 Определить абсолютную погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени по формуле (17):

(19)

  • 8.10.7 Абсолютная погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с (результаты поверки считать положительными), если значение абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на тахограф выдается свидетельство установленной формы и (или) делается запись в паспорте, заверяемая подписью поверителя и знаком поверки.

  • 9.2 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора-начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
