Методика поверки «СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ ПСЧ-4ТМ.05 МН» (ИЛГШ.411152.178 РЭ1)

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МНОГОФУНКЦИОНАЛЬНЫЙ

ПСЧ-4ТМ.05МН

Руководство по эксплуатации Часть 2 Методика поверки ИЛГШ.411152.178РЭ1

kbmps@te-nn.ru https://te-nn.ru

Содержание

• 1   Операции и средства поверки

• 2   Требования безопасности

• 3   Условия поверки и подготовка к ней

• 4   Проведение поверки

• 5   Оформление результатов поверки

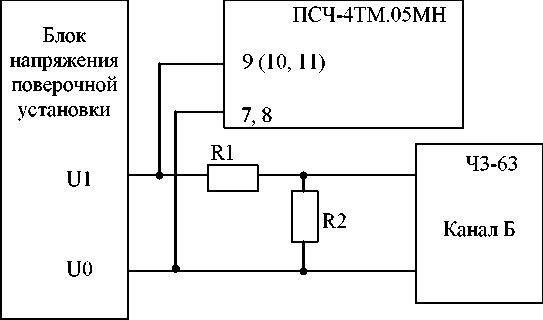

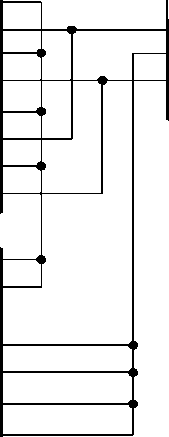

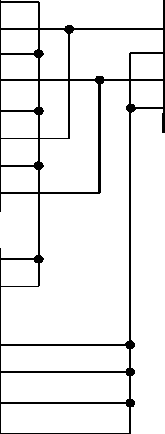

Приложение А Схемы подключения счетчика к поверочной установке

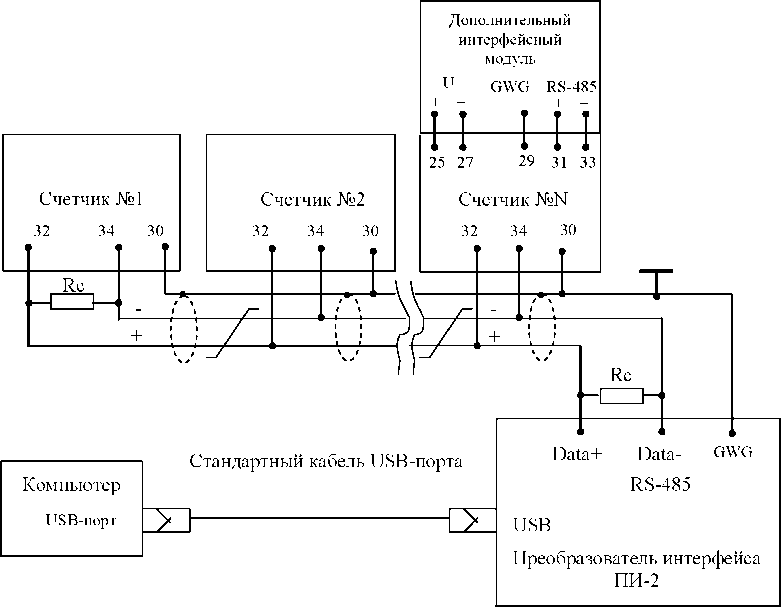

Приложение Б Схема подключения счетчиков к компьютеру

Настоящая методика составлена с учетом требований РМГ 51-2002 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии многофункциональные серии ПСЧ-4ТМ.05МН (далее счетчики):

• - внутренней установки ПСЧ-4ТМ.05МН.00 - ПСЧ-4ТМ.05МН.11;

• - наружной установки ПСЧ-4ТМ.05МН.40 - ПСЧ-4ТМ.05МН.53.

До ввода в эксплуатацию и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый экземпляр счетчиков.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

• - повреждения знака поверки и в случае утраты паспорта;

• -  ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

• - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

• - продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

1 Операции и средства поверки

• 1.1 Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблице 1.

Таблица 1- Операции и средства поверки

• 1.2   При первичной и периодической поверке все операции, указанные в таблице 1 обязательны.

• 1.3   Допускается проведение поверки счетчиков с применением средств поверки, не указанных в таблице 1, но обеспечивающих определение и контроль метрологических характеристик поверяемых счетчиков с требуемой точностью.

Допускается проведение поверки на установке УАПС-1 с максимальным током 50 А.

• 1.4 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают. После устранения недостатков, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

2 Требования безопасности

• 2.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 2.2 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», а так же требования раздела 1 руководства по эксплуатации ИЛГШ.411152.178РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 2.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний, если иное не установлено в эксплуатационных документах на поверочную установку.

3 Условия поверки и подготовка к ней

• 3.1 Порядок представления счетчика на поверку должен соответствовать требованиям ПР 50.2.006-94.

• 3.2 При проведении поверки должны соблюдаться условия, установленные в ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012:

• - температура окружающего воздуха (23 ± 2)°С ;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление (630 -795) мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50 ± 0,3) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• - отклонение каждого из фазных или линейных напряжений от среднего значения не более ± 1,0 %;

• -  отклонение тока в каждой из фаз от среднего значения не более ± 1,0 %;

• - значение сдвига фаз для каждого тока от соответствующего фазного напряжения независимо от коэффициента мощности не должны отличаться друг от друга более чем на 2°.

• 3.3   Перед проведением поверки необходимо изучить документы: ИЛГШ.411152.178РЭ «Руководство по эксплуатации. Часть 1», ИЛГШ.411152.178РЭ2 «Руководство по эксплуатации. Часть 3. Дистанционный режим», ИЛГШ.468369.006ПС «Терминал Т-1.02. Паспорт».

• 3.4   Поверка должна проводиться на аттестованном испытательном оборудовании и с применением средств поверки, имеющих действующее клеймо поверки.

• 3.5   К поверке счетчиков допускаются лица, аттестованные в качестве поверителей в установленном порядке.

• 3.6 Для определения погрешностей измерения активной и реактивной энергии и мощности, частоты, напряжения, тока счетчик должен подключаться к установке для проверки счетчиков электрической энергии УАПС-1М (далее поверочная установка) по схеме, приведенной на рисунке А.1 приложения А, испытательные выходы счетчика должны подключаться по схемам, приведенным на рисунках А.2, А.3 приложения А.

Назначение и расположение контактов испытательных выходов, цифровых входов, интерфейса RS-485 счетчика приведены на рисунках А.4, А.5 приложения А.

• 3.7 Поверка должна проводиться с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ». Обмен данными между компьютером и счетчиками всех вариантов исполнения должен производиться через оптопорт, а со счетчиками внутренней установки ПСЧ-4ТМ.05МН.00-ПСЧ-4ТМ.05МН.03  - и через интерфейс

RS-485.

Подключение счетчика к компьютеру для работы через интерфейс RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счетчика к компьютеру для работы через оптопорт должно произв одить-ся по схеме, приведенной на рисунке Б.2 приложения Б.

• 3.8 Подготовка к работе компьютера, программы «Конфигуратор СЭТ-4ТМ» и установка связи со счетчиком

  • 3.8.1  Включить питание компьютера и дождаться загрузки операционной системы.

  • 3.8.2 Установить на компьютере программное обеспечение «Конфигуратор СЭТ-4ТМ», если оно не было установлено ранее, из дистрибутивного пакета, поставляемого заводом-изготовителем счетчиков. Порядок установки программы «Конфигуратора СЭТ-4ТМ» на компьютере пользователя описан в файле, входящем в состав поставляемого программного обеспечения конфигуратора. После установки программы следует пользоваться загрузочным модулем программы «Конфигуратор СЭТ-4ТМ» той версии, которая указана в таблице 1 или более поздней.

  • 3.8.3 Вызвать программу «Конфигуратор СЭТ-4ТМ». При этом на экране должна появиться генеральная форма программы, приведенная на рисунке 1, содержащая панель инструментов, меню режимов и рабочий стол для вызова подчиненных форм из меню режимов.

  • 3.8.4  Посредством формы «Параметры соединения» настроить коммуникационные параметры конфигуратора для работы через оптопорт, для чего:

• - нажать кнопку «Оптопорт»;

• - в окне «Порт» установить номер COM-порта компьютера ^OM1-COM255), к которому подключено устройство сопряжение оптическое УСО-2;

• - снять флаги «Автоопределение типа протокола», «Пакетный протокол», «Протокол Y-NET»;

• - установить флаг «CRC»;

• - в окне «Время ожидания ответа счетчика» ввести 250 мс и нажать Enter;

• - в окне «Системный TimeOut» ввести 30 мс и нажать Enter;

• - в окне «Перезапросов при отсутствии ответа» установить 1.

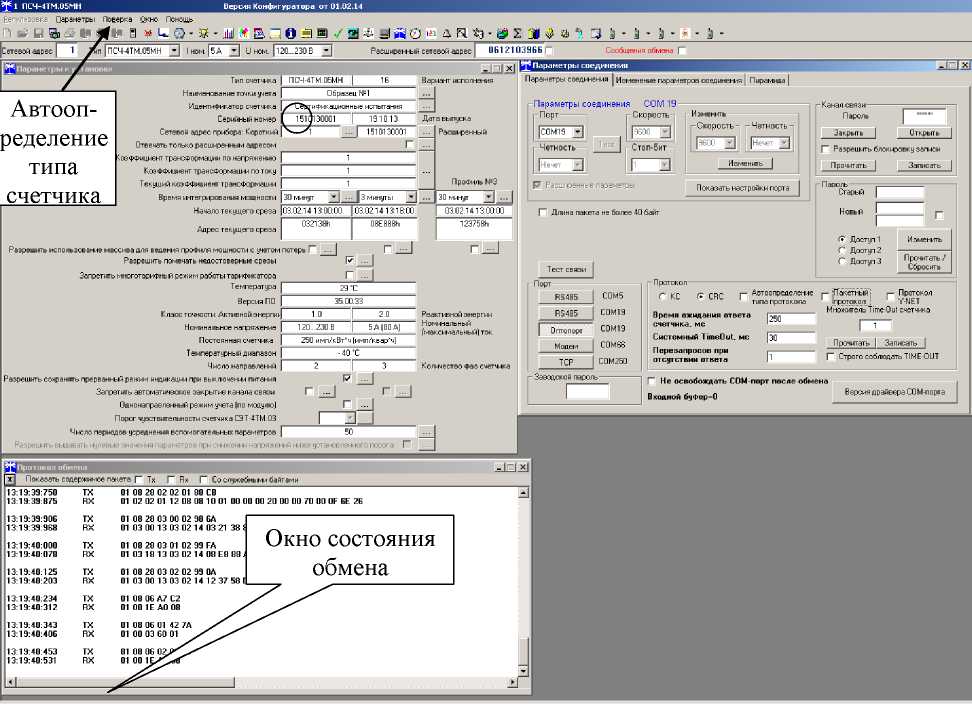

Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ» с открытыми подчиненными формами «Параметры соединения», «Параметры и установки», «Протокол обмена»

• 3.8.5 Проверить связь со счетчиком через оптопорт. Для чего:

• - подключить головку устройства сопряжения оптического к оптопорту проверяемого счетчика;

• - снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

• - в окне «Сетевой адрес» генеральной формы программы установить адрес «0» (общий адрес);

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1);

• - прочитать короткий индивидуальный адрес счетчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• - убедиться, что в окнах генеральной формы «Тип счетчика», «1ном», «ином» установились правильные значения для проверяемого счетчика.

• 3.8.6 Проверить настройки интерфейса RS-485 счетчика чтением параметров настройки через оптопорт. Для чего:

• - открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

• - нажать кнопку «Прочитать» в группе элементов «Канал 1»;

• - убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

• - если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счетчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

• - убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счетчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

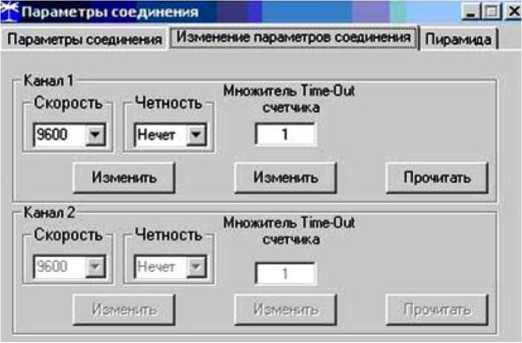

Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

• 3.8.7  Проверить связь со счетчиком через интерфейс RS-485. Для чего:

• - подключить счетчик к компьютеру по схеме, приведенной на рисунке Б.1 приложения Б;

• - нажать одну из кнопок «RS485» на форме «Параметры соединения»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM255), к которому подключен преобразователь интерфейса ПИ-2;

• - в окне «Скорость» установить «9600»;

• - в окне «Четность» установить «Нечет»;

• - в окне «Стоп-бит» установить «1»;

• - в окне «Время ожидания ответа счетчика» установить 250 мс;

• - в окне «Системный TimeOut» установить 30 мс;

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика по интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1).

• 3.8.8  Для счетчиков всех вариантов исполнения, посредством формы «Автоопределение типа счетчика», снять флаг «Однонаправленный режим учета по модулю», если он установлен, и восстановить флаг по окончанию поверки, если он был установлен.

3.9   Конфигурирование испытательных выходов и цифровых входов

• 3.9.1 Перед началом внеочередной и периодической поверки с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и цифровых входов» прочитать и запомнить конфигурацию выходов и входов, установленную потребителем на стадии эксплуатации, и вернуть по окончанию поверки счетчика.

• 3.9.2 Для работы испытательных выходов в основном режиме А и поверочном режиме В с возможностью переключения режимов от внешнего напряжения, подаваемого на цифровой вход, необходимо произвести конфигурирование испытательных выходов с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов»:

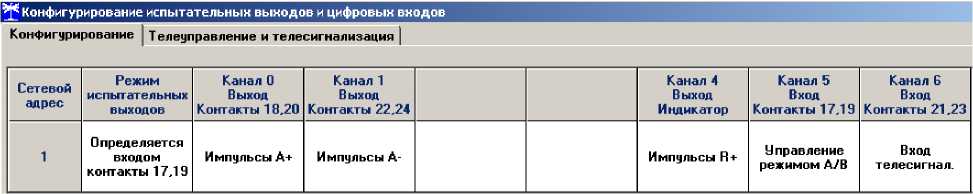

• - как показано на рисунке 3 для определения погрешности измерения активной энергии прямого направления;

• - как показано на рисунке 4 для определения погрешности измерения реактивной энергии прямого и обратного направления.

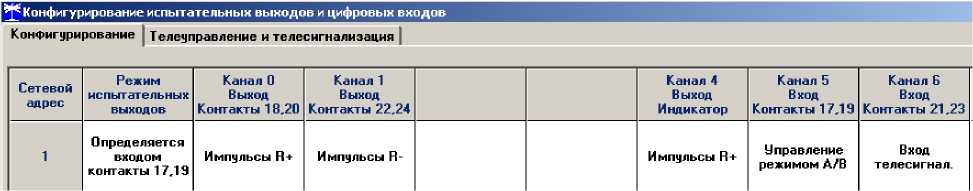

  Рисунок 4 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого и обратного направления



Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого и обратного направления

• 3.9.3 Переключение из основного режима телеметрии (А) в поверочный режим телеметрии (В) должно производиться программно для счетчиков наружной установки и программно или от внешнего напряжения 12 В для счетчиков внутренней установки, подавая напряжение на цифровой вход 1 согласно схеме, приведенной на рисунке 5.

  Источник питания		Счетчик
  Б5-70		17 ПСЧ-4ТМ.05МН
  	12 В	17
  -		19

Рисунок 5

3.10 Перед началом поверки установить внутреннее время счетчика, посредством программы «Конфигуратор СЭТ-4ТМ», формы «Время»\«Установка и коррекция». При этом время компьютера должно быть установлено по шестому сигналу точного времени.

4 Проведение поверки

• 4.1 Внешний осмотр

  • 4.1.1 При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• -  лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11-2012;

• -  во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• - на крышке зажимов счетчика должна быть нанесена схема подключения счетчика к электрической сети;

• -  на табло индикатора счетчика отсутствуют сообщения об ошибках;

• -  в комплект счетчика должен входить формуляр и руководство по эксплуатации.

• 4.2 Проверка электрической прочности изоляции

  • 4.2.1 Проверку электрической прочности изоляции напряжением переменного тока частотой 50 Гц проводить в соответствии с требованиями ГОСТ 31819.21-2012, прикладывая испытательные напряжения на контакты клеммной колодки счетчиков, указанные в таблице 2.

Таблица 2 - Номера контактов счетчика для проверки электрической прочности изоляции

• 4.2.2 Мощность источника 50 Гц испытательного напряжения должна быть не менее 500 ВА. Увеличивать напряжение в ходе испытания следует плавно, начиная со 100 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение от 5 до 10 секунд до 2 кВ или 4 кВ. При достижении испытательного напряжения, счетчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие искрения, пробивного разряда или пробоя. Затем испытательное напряжение плавно уменьшают.

Результаты проверки считают положительными, если не произошло пробоя изоляции и ни один импульс не вызвал образования дуги. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

• 4.3 Проверка функционирования устройства индикации и кнопок управления

  • 4.3.1 Проверка функционирования устройства индикации и кнопок управления счетчика внутренней установки

    • 4.3.1.1 При включении счетчика, в течение 1,5 с, включается подсветка индикатора и все элементы индикации: курсоры, пиктограммы и все сегменты цифровых индикаторов. Если времени анализа оказалось недостаточным, то включить все элементы индикации можно через интерфейсы связи посредством программы «Конфигуратор СЭТ-4ТМ», формы «Управление режимами индикации», вкладки «Управление», нажатием кнопки «Тест УИ». При этом включаются все элементы индикации ЖКИ на время 5 с, после чего индикатор возвращается в прерванный режим индикации.

    • 4.3.1.2 Через 1,5 с после включения счетчик переходит в режим индикации текущих измерений, а именно активной энергии. Убедиться, что на индикаторе отображается номер текущего тарифа, курсор вида энергии «А+» или «А-» (в зависимости от направления), величина накопленной энергии от сброса по текущему тарифу, пиктограмма размерности «кВт ч» и пиктограммы наличия фазных напряжений «ФАЗА» « 1», «2», «3».

Примечание - Здесь и далее по тексту аббревиатурам А+, А-, R+, R- соответствуют следующие условные обозначения, нанесенные на шкалу счетчика:

A

—1>

А

R

—О

R

Активная энергия прямого направления (А+)

Активная энергия обратного направления (А-)

Реактивная энергия прямого направления (R+)

Реактивная энергия обратного направления (R-)

• 4.3.1.3 При отсутствии одного или двух фазных напряжений, соответствующие пиктограммы «ФАЗА», «1», «2» или «3» будут мигать с периодом 1 с.

Если нарушена последовательность подключения фазных напряжений к счетчику, то будут мигать сразу три пиктограммы фазных напряжений и индицироваться сообщение Е-51.

• 4.3.1.4 Если счетчик содержит внутреннюю ошибку, то она будет отображаться на индикаторе времени и даты в виде сообщения Е-хх, где хх - номер ошибки. Перечень ошибок и способы их устранения приведены в Руководстве по эксплуатации счетчика ПСЧ-4ТМ.05МН. Часть 1.

• 4.3.1.5 Нажать кнопку ВИД ЭНЕРГИИ. При этом счетчик остается в режиме индикации текущих измерений и будет индицировать реактивную энергию по текущему тарифу, накопленную от сброса показаний. Убедиться, что включился курсор «R+» или «R-» в зависимости от направления, пиктограмма размерности «кВАр-ч» и номер текущего тарифа.

Повторно нажать кнопку ВИД ЭНЕРГИИ. Счетчик должен перейти в режим индикации текущей активной энергии, как описано в п. 4.3.1.2.

Примечание - Если подсветка индикатора выключена, то нажатие на любую кнопку управления только включает подсветку индикатора без изменения режима индикации счетчика. Режимы индикации счетчика изменяются кнопками управления только при включенной подсветке.

• 4.3.1.6 Нажать кнопку РЕЖИМ ИНДИКАЦИИ и удерживать ее в нажатом состоянии (более 1 секунды) до появления индикации вспомогательных параметров.

Убедиться, что после перехода в режим индикации вспомогательных параметров на табло цифрового индикатора отображается величина измеряемой активной мощности с размерностью «Вт» и включены два курсора направления, индицирующие квадрант, в котором находится вектор полной мощности на момент измерения (без учета потерь):

• -  А+, R+ - квадрант 1;

• -  А-, R+ - квадрант 2;

• -  А-, R- - квадрант 3;

• -  А+, R- - квадрант 4.

Квадрант положения вектора полной мощности (без учета потерь) индицируется во всех вспомогательных режимах. В режиме индикации мощности потерь отображается квадрант, в котором находится вектор полной мощности потерь.

Убедиться, что перебор вспомогательных режимов индикации производится по кругу по короткому нажатию кнопки РЕЖИМ ИНДИКАЦИИ.

Убедиться, что при индикации мгновенных мощностей каждое последующее короткое нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующей мощности в последовательности: активная, реактивная, полная, и так по кругу.

Убедиться, что каждое последующее короткое нажатие кнопки НОМЕР ТАРИФА в режиме индикации мгновенной мощности (без учета потерь), изменяет номер фазы, по которой индицируется выбранный параметр в последовательности: сумма по фазам 1, 2, 3, по фазе 1, по фазе 2, по фазе 3, и так по кругу.

• 4.3.1.7 Нажать кнопку НОМЕР ТАРИФА и удерживать ее в нажатом состоянии более 1 секунды. Убедиться, что счетчик перешел в режим индикации текущих измерений, в котором могут быть включенными только пиктограмма текущего тарифа, курсоры вида и направления энергии, а остальные курсоры и пиктограммы погашены.

• 4.3.1.8 Нажать одновременно кнопки РЕЖИМ ИНДИКАЦИИ и ВИД ЭНЕРГИИ, и удерживать их в нажатом состоянии более 1 секунды (при включенной подсветке) до перехода счетчика в режим индикации технологических параметров. Убедиться, что каждое последующее короткое нажатие кнопки РЕЖИМ ИНДИКАЦИИ переводит счетчик в режим индикации следующих значений в последовательности:

• - версии внутреннего программного обеспечения (ПО) с индикацией в двух старших разрядах индикатора символов «по» и в шести младших разрядах номера версии 35.00.ХХ;

• - контрольной суммы метрологически значимой части ПО с индикацией в трех старших разрядах индикатора символов «crc» и в четырех младших разрядах значения контрольной суммы B362;

• - и так по кругу.

• 4.3.1.9 Выход из режима индикации технологических параметров производится длинным нажатием кнопки РЕЖИМ ИНДИКАЦИИ или НОМЕР ТАРИФА.

• 4.3.2 Проверка функционирования устройства индикации и кнопок управления счетчика наружной установки

  • 4.3.2.1 Счётчик наружной установки не имеет собственного ЖК индикатора и визуализация данных измерений счётчика наружной установки производится через удаленный терминал Т-1.02, подключаемый к счётчику по радиоканалу через встроенный радиомодем. Терминал входит в комплект поставки счётчика наружной установки, имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и три кнопки управления режимами индикации, как и счётчики внутренней установки.

  • 4.3.2.2 Проверку проводить по методике, изложенной в п. 4.3.1 так же как и для счетчика внутренней установки. При этом считывание информации должно производиться с индикатора терминала, а управление режимами индикации производиться кнопками терминала.

Результаты проверки считаются положительными, если на индикаторе отображается информация и режимы индикации управляются кнопками управления, как описано в п. 4.3.

• 4.4   Подтверждение соответствия ПО

  • 4.4.1 Проверку идентификационных характеристик программного обеспечения (ПО) счетчика проводят в процессе проверки функционирования устройства индикации, описанной в п. 4.3.1.8.

Результаты проверки считаются положительными, если версия ПО счетчика 35.00.ХХ, а контрольная сумма метрологически значимой части ПО B362.

• 4.5   Проверка функционирования электронных пломб

  • 4.5.1 Для проверки функционирования электронных пломб открыть форму конфигуратора «Журналы событий» из меню «Параметры»\«Время».

  • 4.5.2 Проверить функционирование электронной пломбы крышки зажимов, для чего:

• - закрыть крышку зажимов;

• - включить счетчик;

• - прочитать и запомнить содержимое верхней строки журнала «Открытие/закрытие защитной крышки контактной колодки», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

• - выключить счетчик;

• - открыть и, через 3-5 секунд, закрыть крышку зажимов в выключенном состоянии счетчика;

• - включить счетчик и прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки контактной колодки»;

• - убедиться, что в верхней строке журнала зафиксировалось время открытия/закрытия крышки зажимов в выключенном состоянии счетчика.

• 4.5.3 Проверить функционирование электронной пломбы крышки корпуса, аналогично описанному в п. 4.5.2, с той лишь разницей, что открывать/закрывать следует крышку корпуса.

Результаты проверки считают положительными, если формируются записи в журналах «Открытие/закрытие защитной крышки контактной колодки» и «Вскрытие счетчика» при открытии/закрытии соответствующих крышек.

• 4.6   Проверка внутренних логических структур и массивов

  • 4.6.1  Проверку внутренних логических структур счетчика, а также проверку функционирования интерфейса связи RS-485 и оптического порта, проводить с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

  • 4.6.2 Подготовить к работе компьютеры и «Конфигуратор СЭТ-4ТМ» в соответствии с требованиями п.п. 3.7, 3.8 настоящей методики.

  • 4.6.3  Подключить счетчик к поверочной установке, установить номинальное напряжение и отключить ток.

  • 4.6.4 Открыть форму «Проверка функционирования по п. 1.2.20 ТУ» из меню «Поверка», установить все флажки и нажать кнопку «Прочитать из прибора» на панели инструментов генеральной формы программы «Конфигуратор СЭТ-4ТМ».

  • 4.6.5 Программа производит последовательную проверку операций считывания параметров и данных и проверку внутренних логических структур и массивов. Последовательность операций проверки и ее результаты отображаются в строках информационного окна формы. По окончанию проверки выдается результат в строке «Соответствие требованиям п. 1.2.20 ТУ» в виде сообщений «ДА» или «НЕТ» с предложением сохранения протокола проверки в базе данных конфигуратора.

  • 4.6.6 Если при внеочередной или периодической поверке общий результат проверки отрицательный, то необходимо просмотреть все строки таблицы проверки параметров, имеющие заключение «НЕТ». Контекстная подсказка по несоответствию параметра может быть получена путем наведения указателя манипулятора «мышь» на сообщение «НЕТ». Если несоответствие связано с параметром, измененным пользователем на стадии эксплуатации, то его необходимо запомнить, установить в соответствии с требованиями контекстной подсказки (параметры по умолчанию завода-изготовителя) и повторить проверку по п. 4.6. По окончанию проверки параметр должен быть восстановлен.

  • 4.6.7 Для сохранения протокола поверки в базе данных конфигуратора необходимо создать базу данных, если она не создана, и присвоить ей имя. Для создания базы данных нажать кнопку «Создать чистую базу данных» на форме «База данных» из меню «Параметры». Внешний вид формы базы данных приведен на рисунке 6.

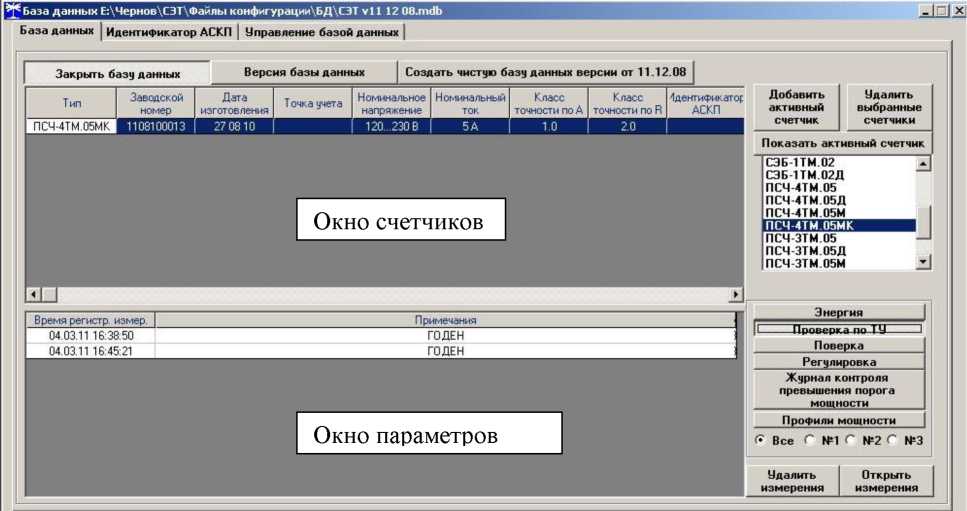

Рисунок 6 - Формы «База данных»

• 4.6.8  При утвердительном ответе на предложение сохранения протокола в базе данных конфигуратор запрашивает путь к базе с выдачей формы обзора файлов компьютера. После выбора файла требуемой базы данных в форме обзора, конфигуратор записывает протокол в указанную базу.

• 4.6.9  Для просмотра, сохраненного в базе протокола нужно в окне счетчиков выделить требуемый счетчик (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Проверка по ТУ» на поле формы. При этом в окне параметров будет выведен список сохраненных протоколов по выбранному счетчику с указанием даты проверки. Выделить требуемый протокол в окне параметров (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Открыть измерение» на поле формы. При этом формируется файл протокола в формате Word с возможностью просмотра, сохранения в файле под указанным именем или получения твердой копии на бумаге.

Результаты проверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

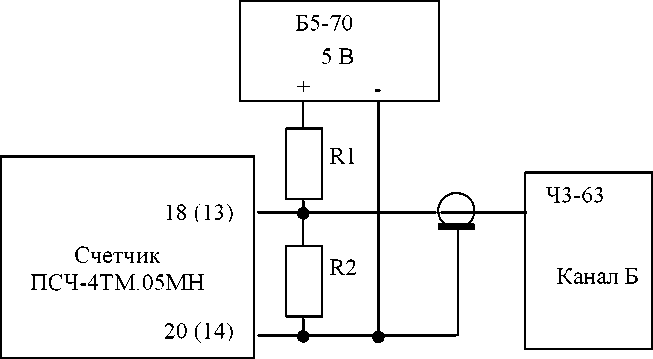

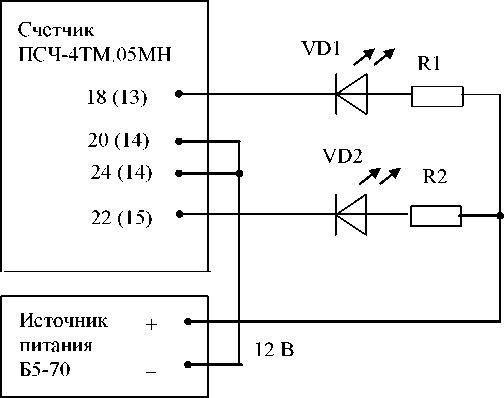

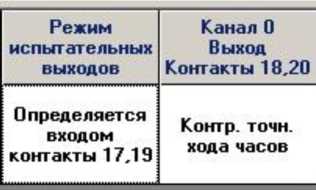

4.7 Проверку функционирования испытательных выходов и постоянной счетчика проводить в процессе определения основной погрешности измерения активной и реактивной энергии и мощности п. 4.10.

Результаты проверки считаются положительными, если в счетчике функционируют два испытательных выхода, конфигурируемых для формирования импульсов телеметрии по каждому виду энергии и направлению, а постоянная счетчика соответствует значениям:

• -  в основном режиме    - 250 имп./(кВт-ч), имп./(квар-ч);

• -  в поверочном режиме - 8000 имп./(кВт-ч), имп./(квар-ч).

• 4.8 Проверка стартового тока

• 4.8.1 Проверку стартового тока проводить для прямого и обратного направления активной и реактивной мощности при номинальных фазных напряжениях, приведенных в таблице 3, токе в каждой последовательной цепи равном 0,004Ig и коэффициенте мощности равном единице при симметричной нагрузке.

Таблица 3-Период следования импульсов

• 4.8.2 Испытательные выходы счетчика должны быть сконфигурированы для работы в режиме поверки В, как описано в п. 3.9. К испытательным выходам счетчика должны быть подключены светодиодные индикаторы по схеме, приведенной на рисунке 7.

Результаты проверки считают положительными, если счетчик начинает и продолжает регистрировать токи и соответствующие мощности в каждой фазе, а период следования импульсов на испытательных выходах не превышает значений, указанных в таблице 3.

Канал 0

Канал 1

VD1, VD2 - Индикаторы единичные АЛ307БМ

R1, R2- Резисторы С2-33Н-0,25-1 кОм±5 %

В скобках указаны номера контактов счетчика наружной установки.

Рисунок 7 - Схема подключения счетчика для проверки стартового тока и самохода

• 4.9 Проверка отсутствия самохода

• 4.9.1  Проверку отсутствия самохода проводить при отсутствии токов в последовательных цепях для значения фазных напряжений 1,15Uhom (265 В).

• 4.9.2  Проверку проводить по каждому виду энергии обоих направлений. В качестве индикаторов использовать светодиодные индикаторы, подключенные к испытательным выходам по схеме, приведенной на рисунке 7.

• 4.9.3 Перед началом испытаний провести конфигурирование испытательных выходов для работы в режиме поверки В, как указано в п. 3.9. После установки величин фазных напряжений, снять напряжения с параллельных цепей счетчика.

• 4.9.4  Через 10 с подать напряжения на параллельные цепи счетчика и включить секундомер. Дождаться включения любого первого светодиодного индикатора, подключенного к испытательному выходу и остановить секундомер.

Результаты проверки считают положительными, если светодиод не включился за время, рассчитанное по формуле (1) для счетчиков активной энергии класса точности 1, по формуле (2) для счетчиков реактивной энергии класса точности 2, и приведенное в таблице 4.

где   At    - время анализа самохода, мин;

m    - число измерительных элементов;

k     - число импульсов выходного устройства

(имп./(квар-ч));

и_ном - номинальное напряжение;

1_макс - максимальный ток, А.

Таблица 4 - Время анализа самохода

• 4.10 Определение погрешности измерения активной и реактивной энергии и мощности, вызываемой изменением тока, в нормальных условиях, определение погрешности счетчика с однофазной нагрузкой при симметрии многофазных напряжений, проверка класса точности, определение погрешности измерения напряжений, токов и частоты сети

  • 4.10.1 Определение погрешности измерения активной энергии прямого направления проводить методом непосредственного сличения с эталонным счетчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, приведенных в таблице 5.

  • 4.10.2 Определение погрешности измерения активной энергии обратного направления проводить при значениях информативных параметров входного сигнала, соответствующих испытанию № 4 таблицы 5.

Определение погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счетчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 5.

Погрешность измерения активной мощности 5P, %, рассчитывать по формуле (3)

Ро

где   5P    - относительная погрешность измерения активной мощности, %;

Pизм - значение активной мощности, измеренное поверяемым счетчиком, Вт;

Pо - значение активной мощности, измеренное эталонным счетчиком, Вт.

• 4.10.3 Допускается проверку по предыдущим пунктам (п.п. 4.10.1, 4.10.2) проводить для прямого направления активной мощности при значениях информативных параметров входного сигнала, приведенных в таблице 5, и испытание № 4 для обратного направления активной мощности. При этом для прямого и обратного направления активной энергии проводить испытание № 4 с целью проверки функционирования испытательных выходов. Остальные испытания не проводятся, а погрешности гарантируются схемно-техническими решениями.

Результаты проверки считаются положительными, если счетчик соответствует классу точности, погрешности измерений активной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 5, а разность между значениями погрешности при однофазной нагрузке и значениями погрешности при симметричной многофазной нагрузке при номинальном (базовом) токе и коэффициенте мощности, равном 1, не превышает 1,5 % для класса точности 1 счетчиков активной энергии.

Таблица 5 - Значения информативных параметров входного сигнала при поверке счетчика активной и реактивной энергии и мощности прямого и обратного направления

• 4.10.4 Определение погрешности измерения реактивной энергии проводить методом непосредственного сличения с эталонным счетчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, соответствующих испытаниям № 4, 5 таблицы 5 для прямого направления реактивной энергии, и испытание № 4 для обратного направления реактивной энергии.

Определение погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счетчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 5.

Погрешность измерения реактивной мощности 5Q, %, рассчитывать по формуле (4) ₈Q = ^{Q1CM - Qo} -100 ,

где 5Q - относительная погрешность измерения реактивной мощности, %;

Qизм - значение реактивной мощности, измеренное поверяемым счетчиком, вар;

Qо - значение реактивной мощности, измеренное эталонным счетчиком, вар.

Результаты проверки считаются положительными, если счетчик соответствует классу точности, погрешности измерений реактивной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 5.

• 4.10.5 Определение погрешности измерения фазных напряжений проводить при базовом токе и коэффициенте мощности равном единице методом сравнения со значениями напряжений, измеренными эталонным счетчиком поверочной установки для трех значений напряжений: ином, 0,8ином, 1,15ином. Проверку проводить для каждой фазы при значении номинального напряжения 230 В.

Погрешность измерения напряжения 5и, %, рассчитывать по формуле (5)

ио

где 5и     - относительная погрешность измерения напряжения, %;

иизм - значение фазного напряжения, измеренное поверяемым счетчиком, В;

ио - значение фазного напряжения, измеренное эталонным счетчиком, В.

Результаты проверки считаются положительными, если вычисленные погрешности измерения фазных напряжений не превышают ±0,9 %.

• 4.10.6 Определение погрешности измерения тока проводить методом сравнения со значением тока, измеренным эталонным счетчиком. Проверку проводить для тока каждой линии при номинальном напряжении, коэффициенте мощности равном единице и для трех значений тока: 1макс, 21б, 0,051б. Погрешность измерения тока 5i, %, рассчитывать по формуле (6)

1изм - Io

6i =            -100,

Io

где 5i - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

1о - значение тока, измеренное эталонным счетчиком, А.

При работе на установке УАПС-1 допускается проводить измерения для тока в каждой фазе при трех значения токов: 0,51макс, 1б, 0,051б.

Результаты проверки считают положительными, если вычисленные погрешности измерения токов не превышают значений, указанных в таблице 6.

Таблица 6

• 4.10.7 Определение погрешности измерения частоты проводить методом сравнения со значением частоты, измеренной частотомером Ч3-63 (рисунок 8), при номинальном напряжении 230 В, базовом токе и коэффициенте мощности равном единице. Погрешность измерения частоты 5f, %, рассчитывать по формуле (7)

Бизм — Fo

5f =             -100 ,                                         (7)

Fo

где   5f    - относительная погрешность измерения частоты, %;

Fu3M - значение частоты, измеренное поверяемым счетчиком, Гц;

Fо - значение частоты, измеренное частотомером Ч3-63, Гц.

Частотомером Ч3-63 измерить период фазного напряжения То. Переключатели частотомера установить в следующие состояния: МЕТКИ ВРЕМЕНИ в состояние «10^-6», МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «10²». Частоту сети вычислять по формуле (8)

Fo =    , Гц                                  (8)

где То - период фазного напряжения, измеренный частотомером, мс.

Результаты проверки считают положительными, если погрешность измерения частоты не превышает 0,05 %.

R1= С2-33Н-1-68 кОм±5 %

R2= С2-33Н-1-2,2 кОм±5 %

Рисунок 8 - Схема подключения частотомера Ч3-63 для измерения частоты

• 4.10.8 Определение погрешности измерения активной и реактивной мощности, напряжения и тока целесообразно проводить в автоматизированном режиме с применением программы «Конфигуратор СЭТ-4ТМ» и формы «Измеритель погрешности», внешний вид которой приведен на рисунке 9.

  • 4.10.8.1 Установить флажки в форме «Измеритель погрешности», как показано на рисунке 9.

  • 4.10.8.2 В строке «Эталон» над каждым интересующим параметром ввести эталонное значение, измеренное внешним эталонным средством, относительно которого нужно вычислить погрешность измерения счетчика.

  • 4.10.8.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усреднение и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

  • 4.10.8.4 Для определения погрешностей группы счетчиков (до 6 штук) их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 4.10.8.3. При этом вычисленные погрешности каждого поверяемого счетчика будут отображаться на отдельной строке формы «Измеритель погрешности».

Результаты проверки считают положительными, если погрешности измерений активной и реактивной мощности прямого и обратного направления, напряжений и токов не превышают значений, приведенных в таблице 5.

Рисунок 9 - Форма «Измеритель погрешности»

4.11 Определение точности хода встроенных часов

• 4.11.1 Определение точности хода часов во включенном состоянии счетчика при нормальной температуре окружающей среды проводить измерением периода сигнала времяза-дающего генератора на испытательном выходе счетчика согласно раздела 5 ГОСТ IEC 61038-2012.

• 4.11.1.1 Для проведения проверки собрать схему, приведенную на рисунке 10, при этом счетчик должен быть подключен к компьютеру с установленным ПО «Конфигуратор СЭТ-4ТМ» по схеме, приведенной в приложении Б. Проверку проводить при номинальном напряжении и частоте.



R1 - резистор С2-33Н-0,25-1,0 кОм ± 5 %

R2 - резистор С2-33Н-0,25-4,3 кОм ± 5 %

В скобках номера контактов счетчика наружной установки.

Рисунок 10 - Схема подключения оборудования для проверки точности хода часов

• 4.11.1.2 Подготовить компьютер к работе в соответствии с требованиями п.п. 3.7, 3.8. настоящей методики.

• 4.11.1.3 Перед началом испытаний, с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и входов» настроить испытательный выход канал 0 (контакты «18», «20» счётчика внутренней установки, контакты «13», «14» счётчика наружной установки) на формирование сигнала контроля точности хода часов, как показано на рисунке 11.



Рисунок 11

• 4.11.1.4 Посредством формы «Проверка точности хода часов» из меню «Поверка», вкладки «Расчет точности хода» прочитать и запомнить заводскую константу коррекции точности хода часов (Кктх), введенную в счетчик на этапе регулировки.

• 4.11.1.5 Установить органы управления частотомера Ч3-63 в следующие состояния:

• - переключатель РОД РАБОТЫ в состояние «Т» (измерение периода по каналу Б);

• - ручку ВРЕМЯ ИНД. установить в крайнее состояние, вращая против часовой стрелки;

• - переключатель МЕТКИ ВРЕМЕНИ в состояние «10^-7»;

• - переключатель ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10³»;

• - ручку УРОВЕНЬ (КАНАЛ Б) установить в середину сегмента между меткой «+» и крайним (по часовой стрелке) состоянием ручки.

• 4.11.1.6 Произвести измерение периода времязадающего генератора Ти при помощи частотомера Ч3-63 и запомнить результат измерения до четвертого знака после запятой.

• 4.11.1.7 Точность хода часов (Дг_н) рассчитать по формуле (9)



  A tH =

  Тэ

  ^Ти '⁽¹ + ^Кктх ’¹⁰

  -1



  х 86400 , с/сут

  (9)

где   At_H   - точность хода часов, с/сут;

Тэ - значение эталонного периода сигнала времязадающего генератора, которое при частоте 512 Гц составляет 1953,125 мкс;

Ти - значение измеренного частотомером периода сигнала времязадающего генератора (без учета коррекции точности хода), мкс;

Кктх - константа коррекции точности хода, введенная в счетчик на стадии регулировки и прочитанная в п. 4.11.1.4;

86400 - число секунд в сутках с размерностью с/сут.

Результаты проверки считают положительными, если точность хода часов в нормальных условиях, посчитанная по формуле (9), лучше ±0,5 с/сут.

ВНИМАНИЕ! ПОСЛЕ ВНЕОЧЕРЕДНОЙ И ПЕРИОДИЧЕСКОЙ ПОВЕРКИ ВОССТАНОВИТЬ ЗАПОМНЕННЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ ПАРАМЕТРЫ, ЕСЛИ ОНИ БЫЛИ ИЗМЕНЕНЫ В ХОДЕ ПОВЕРКИ:

• - скорость обмена по RS-485, п. 3.8.6;

• - флаг «Однонаправленный режим учета по модулю» п. 3.8.8;

• - конфигурацию испытательных выходов и цифрового входа п. 3.9.1.

5 Оформление результатов поверки

• 5.1   Счетчик, прошедший поверку и удовлетворяющий требованиям настоящей методики поверки, признают годным к эксплуатации, его пломбируют с нанесением знака поверки и делают запись в формуляре, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с Приказом Минпромторга № 1815 от 02.07.15 г

• 5.2   Если по результатам поверки счётчик, признан непригодным к применению, выписывается извещение о непригодности к применению.

Приложение А

(обязательное)

Схемы подключения счетчика к поверочной установке

Примечания

• 1  Блок тока, блок напряжения и блок эталонного счетчика входят в состав установки УАПС-1М.

• 2  Контакт «12» не использовать в счетчиках наружной установки.

• 3  В счетчиках внутренней установки перемычки 9а-9б, 10а-10б, 11а-11б должны быть удалены и восстановлены по окончанию поверки. Для счетчиков наружной установки это означает, что винты, расположенные над контактами силовой колодки 1, 3, 5, должны быть вывернуты.

• 4 Для подключения нескольких поверяемых счетчиков (до 6 штук) к установке по схеме рисунок А.1 необходимо одноименные цепи напряжения подключать параллельно, а одноименные цепи тока подключать последовательно.

Рисунок А.1 - Схема подключения силовых цепей счётчика к поверочной установке

Испытательные выходы

-J0T 13 A+

-0 14

-0 15 R+

Рисунок А. 2 - Схема подключения испытательных выходов счётчика наружной установки к блоку эталонного счетчика

Испытательные выходы -0 18 A+

~0

~0

~0

Рисунок А.3 - Схема подключения испытательных выходов счётчика внутренней установки

к блоку эталонного счетчика

Примечания к рисункам А.2, А.3

• 1  Для подключения нескольких поверяемых счетчиков (до 6 штук) к блоку эталонного счетчика по схеме рисунок А.1 необходимо испытательные выходы каждого счетчика подключить к соответствующей группе входа данных (IAPn, IRPn. IAOn, IROn) блока эталонного счетчика установки УАПС-1М.

• 2  Одноименные цифровые входы «Включение режима поверки» испытуемых счетчиков должны быть объединены.

  9

  10

  11

  12

  13

  14

  15

  Кон такт	Цепь	Поляр ность	Примечание
  9	Напряжение фазы 1	~	От 0 до 440 В
  10	Напряжение фазы 2	~
  11	Напряжение фазы 3	~
  12	Выход PLC	~	От 0 до 440 В
  13	Испытательный выход 1 (канала 0, по умолчанию А+)	+	имакс=30 В, 1макс=50 мА
  14		-
  15	Испытательный выход 2 (канала 1, по умолчанию R+)	+	имакс=30 В, 1макс=50 мА
  14		-

Рисунок А.4 - Расположение и назначение контактов счётчика наружной установки для подключения испытательных выходов

Рисунок А.5 - Расположение и назначение контактов счётчика внутренней установки для подключения выхода PLC-модема, интерфейса RS-485, испытательных выходов и цифровых входов

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Примечания

• 1  Rc - согласующий резистор 120 Ом.

• 2  Монтаж вести экранированной витой парой с волновым сопротивлением р=120 Ом.

• 3 Допускается применение других преобразователей интерфейса, обеспечивающих автоматическое переключение направления передачи и устойчивую работу на выбранной скорости.

• 4  Если применяемый преобразователь интерфейса не имеет вывода GWG, то экран витой пары не подключается к преобразователю, но заземляется со стороны преобразователя.

• 5 Множественные соединения экрана витой пары с землей НЕДОПУСТИМЫ.

• 6 Постоянное напряжение между контактами «32» и «34» при подключенном преобразователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи должно быть не менее 0,3 В.

• 7  Полярность напряжения должна соответствовать указанной на схеме.

Рисунок Б.1 - Схема подключения счетчиков к компьютеру через интерфейс RS-485

Рисунок Б.2- Схема подключения счетчика к компьютеру через оптопорт

ПСЧ-4ТМ.05МН Руководство по эксплуатации. Часть 2. Методика поверки

27
