УТВЕРЖДАЮ

Первый заместитель

Инструкция

Генераторы сигналов N5191 A, N5193 А

МЕТОДИКА ПОВЕРКИ

651-18-064 МП

2018 г.

  • 1 Общие положения

    • 1.1 Настоящая методика распространяется на генераторы сигналов N5191 А, N5193 А (далее по тексту - генераторы), фирмы «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, и устанавливает методы и средства первичной и периодической поверок.

    • 1.2 Интервал между поверками - 1 год.

    • 1.3 Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

  • 2 Операции поверки

    • 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной по

верке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение метрологических характеристик

8

да

да

3.1 Определение диапазона рабочих частот и абсолютной погрешности установки частоты

8.1

да

да

3.2 Определение максимального уровня выходного сигнала

8.2

да

да

3.3Определение абсолютной погрешности установки уровня выходного сигнала

8.3

да

да

3.4 Определение абсолютной погрешности установки девиации частоты в режиме частотной модуляции (ЧМ)

8.4

да

да

3.5 Определение уровня гармонических составляющих относительно уровня основного сигнала

8.5

да

да

3.6 Определение уровня субгармонических составляющих относительно уровня несущей частоты

8.6

да

да

3.7 Определение уровня фазовых шумов

8.7

да

да

3.8 Определение параметров импульсного сигнала в режиме импульсной модуляции (ИМ)

8.9

да

да

3.10 Определение коэффициента амплитудной модуляции и абсолютной погрешности установки коэффициента амплитудной модуляции (AM)

8.10

да

да

4 Проверка программного обеспечения

9

да

да

  • 3 Средства поверки

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

№ пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.1

Стандарт частоты рубидиевый FS725, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 -10’11

8.1

Частотомер универсальный 53152А, диапазон частот от 0 до 46 ГГц, пределы допускаемой погрешности ± 2-10’8

8.2, 8.3

Блок измерительный N1914A с преобразователем 8487D, диапазон частот от 50 МГц до 50 ГГц, динамический диапазон от минус 70 до минус 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 3,3 до 7,0) %;

и преобразователем Е9304А, диапазон частот от 9 кГц до 6 ГГц, динамический диапазон от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ±(от 3,7 до 5,0) %

8.2-8.6

Анализатор спектра Е4447А с опцией 233, 110, диапазон частот от 3 Гц до 42,98 ГГц, динамический диапазон от минус 169 до 30 дБ/мВт, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ, уровень гармонических искажений не более минус 82 дБн, пределы допускаемой погрешности измерения девиации частоты (1-8,5) %, пределы допускаемой погрешности измерения девиации фазы (1-3) %, пределы допускаемой погрешности измерения коэффициента амплитудной модуляции (0,5-26) %

8.7

Анализаторы источников сигналов Е5052А/В с СВЧ преобразователями частоты Е5053А (per. № 37181-08), диапазон измеряемых частот от 10 МГц до 26 ГГц, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерений уровня ± 2,0 дБ

8.8, 8.9

Осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (per. № 37152-08), полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой погрешности измерений временных интервалов ±(0,00 ГТ+8 пс), где Т - измеряемый временной интервал

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

  • 4 Требования безопасности

    • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З) и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

    • 4.2 Поверка генераторов должна осуществляться лицами, изучившими эксплуатационную, нормативную и нормативно-техническую документацию.

  • 5 Условия поверки

При проведении поверки генераторов необходимо соблюдение следующих требований к условиям внешней среды:

  • - температура окружающей среды (25 ±10) °C;

  • - относительная влажность от 30 до 95 %;

  • - атмосферное давление от 84 до 106 кПа;

  • 6 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать генератор в условиях, указанных в п. 5 в течение не менее 1 ч;

  • - выполнить операции, оговоренные в технической документации фирмы-изготовителя на поверяемый генератор по его подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств поверки для установления их рабочего режима.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При проведении внешнего осмотра установить соответствие генератора следующим требованиям:

  • - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу генератора;

  • - разъёмы должны быть чистыми;

  • - соединительные провода должны быть исправными;

  • - комплектность генератора должна соответствовать указанной в технической документации фирмы-изготовителя.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования, приведённые в п. 7.1.1.

7.2 Опробование
  • 7.2.1 Включить генератор и дать прогреться в течение 30 минут.

Выполнить процедуру диагностики в соответствии с технической документацией фирмы - изготовителя на генератор.

  • 7.2.2 Результаты опробования считать положительными, если в процессе диагностике отсутствуют сообщения об ошибках.

  • 8 Определение метрологических характеристик

8.1 Определение диапазона рабочих частот и абсолютной погрешности установки частоты
  • 8.1.1 Диапазон частот и абсолютную погрешность установки частоты определить измерением частоты колебаний при соединении приборов по схеме, приведенной на рисунке 1. На генераторе при помощи клавиши «Frequency» устанавливают граничные значения диапазона частот генератора, при помощи клавиши «AMPLITUDE» уровень мощности выходного сигнала 0 дБ/мВт. Нажатием клавиши «RFOn/Off» подать сигнал на высокочастотный выход генератора.

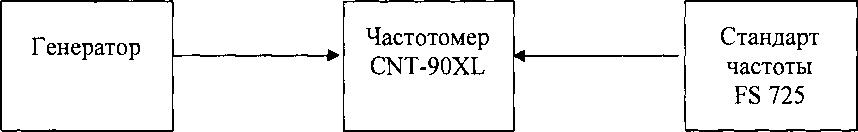

Рисунок 1

Абсолютную погрешность установки частоты генератора (Af) вычисляют по формуле

(1):

Af = fyCT - fu3M                   (1)

где; fycT - значение частоты, установленное на генераторе,

fH3M - значение частоты, измеренное частотомером.

  • 8.1.2 Результаты испытаний считать положительными, если значение абсолютной погрешности установки частоты находится в пределах ±34О’8, fyCT, Гц.

8.2 Определение максимального уровня выходного сигнала
  • 8.2.1  Определение максимального уровня выходного сигнала проводить путем сличения установленного максимального нормированного значения уровня с показаниями ваттметра.

Измерения проводить на частотах 0,25, 1000, 2000, 4000, 6000, 10000, 15000, 20000, 25000, 30000, 35000,40000 МГц (в зависимости от опции).

  • 8.2.2 Результаты поверки считать положительными, если максимальный уровень выходного сигнала не менее значений, приведённых в таблицах 3 и 4.

Таблица 3 - Максимальный уровень выходного сигнала для генераторов сигналов N5191A

Максимальная выходная мощ-

опция 52Е

опция 54Е

ность, дБм:

стан-

опция

опция

стан-

опция

опция

дартная

АТ2

АТ2

дарт-

АТ2

АТ2

ком-

элек-

элек-

ная

элек-

элек-

плекта-

тронный

трон-

ком-

трон-

трон-

ция

аттенюатор выключен

ный аттенюатор включен

плекта ция

ный аттенюатор выключен

ный аттенюатор включен

от 10 МГц до 13 ГГц включ.

10

10

-1

10

8

-3

св. 13 ГГц до 18 ГГц включ.

10

10

-4

10

8

-5

св. 18 ГГц до 20 ГГц включ.

10

10

-6

св. 18 ГГц до 20,55 ГГц включ.

7

6

-10

св. 20,55 до 25,6 ГГц

-

10

10

-7

от 25,6 включ. до 32 ГГц включ.

7

6

-8

св. 32 ГГц до 40 ГГц

-

-

-

7

7

-7

Таблица 4 - Максимальный уровень выходного сигнала для генераторов сигналов N5193A

Максимальная выходная мощ-

опция 520

опция 540

ность, дБм1);

стан-

опция

опция

стан-

опция

опция

дартная

АТ2

АТ2

дарт-

АТ2

АТ2

ком-

элек-

элек-

ная

элек-

элек-

плекта-

тронный

трон-

ком-

трон-

трон-

ция

аттенюатор выключен

ный аттенюатор включен

плекта ция

ный аттенюатор выключен

ный аттенюатор включен

от 10 МГц до 13 ГГц включ.

10

10

-1

10

8

-3

св. 13 до 18 ГГц включ.

10

10

-4

10

8

-5

св. 18 до 20 ГГц включ.

10

10

-6

-

-

-

св. 18 до 20,55 ГГц включ.

-

-

-

7

6

-10

св. 20,55 до 25,6 ГГц

-

-

-

10

10

-7

от 25,6 включ. до 32 ГГц включ.

-

-

-

7

6

-8

св. 32 ГГц до 40 ГГц включ.

-

-

-

7

7

-7

8.3 Определение абсолютной погрешности установки уровня выходного сигнала
  • 8.3.1 Определение абсолютной погрешности установки уровня выходного сигнала проводить путем сличения установленного значения уровня выходного сигнала с показаниями ваттметра N1914Ac преобразователем мощности в соответствии с частотным диапазоном, и анализатора спектра Е4447А (рисунок 2).

    N1914A,

    Генератор

    ------------►

    Е4447А

Рисунок 2

Абсолютную погрешность погрешности установки уровня выходного сигнала опреде лить по формуле (2):

5Р = РУст[дБ/мВт] - Ризм[дБ/мВт],           (2)

где PyCT - установленное значение уровня выходного сигнала, дБ/мВт;

Ризм - измеренное значение уровня выходного сигнала.

  • 8.3.2 Измерения проводит на частотах и уровнях выходного сигнала согласно таблиц 5 и 6.

Таблица 5 - Абсолютная погрешность установки уровня выходного сигнала для генераторов сигналовН5191А

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала

(с опцией АТ2), дБ

Частотный

Диапазон выходной

С опцией 52Е

С опцией 54Е

диапазон

мощности, дБм

автоматическая регулировка уровня включена

автоматическая регулировка уровня выключена

автоматическая регулировка уровня включена

автоматическая регулировка уровня выключена

от 10 МГ ц до

от +10 до +2 включ.2)

±1,5

±2,0

±1,5

±2,0

17 ГГц

от +10 до -75 включ.3)

±1,5

±2,0

±1,5

±2,0

включ.

от -3 до -65 включ.4)

±1,5

±2,0

±1,5

±2,0

менее -65 до -90 включ.4)

±2,0

±2,5

±2,0

±2,5

от +5 до -10 включ.5)

±1,5

±2,0

±1,5

±2,0

менее -10 до -80 включ.5)

±1,6

±2,5

±1,6

±2,5

св. 17 до

от -3 до -65 включ.4)

±1,5

±2,5

±1,5

±2,5

20 ГГц

менее -65 до -90 включ.4)

±2,0

±3,0

±2,0

±3,0

включ.

от +5 до -10 включ.4)

±1,5

±2,5

±1,5

±2,5

от -10 до -80 включ.5)

±1,6

±3,0

±1,6

±3,0

св. 20 до

от +10 до 0 включ.2)

±1,8

±4,5

40 ГГц

от +10 до -50 включ.3)

-

±1,8

±4,5

включ.

менее -50 до -75 включ.3)

-

±2,2

±4,5

от -15 до -65 включ.4)

-

±2,0

±4,5

от +5 до -10 включ.5)

-

±2,0

±4,5

менее -10 до -80 включ.5)

-

±2,6

±4,5

Таблица 6 - Абсолютная погрешность установки уровня выходного сигнала для генераторов сигналов N5193А

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ

Частотный

Диапазон выходной мощ-

С опцией 520

С опцией 540

диапазон

ности, дБм

автоматическая регулировка уровня включена

автоматическая регулировка уровня выключена

автоматическая регулировка уровня включена

автоматическая регулировка уровня выключена

от 10 МГц

от +10 до +2 включ2)

±1,5

±2,0

±1,5

±2,0

до 17 ГГц

от +10 до -75 включ?)

±1,5

±2,0

±1,5

±2,0

включ.

от -3 до -65 включ.4)

±1,5

±2,0

±1,5

±2,0

менее -65 до -90 включ.4)

±2,0

±2,5

±2,0

±2,5

от +5 до -10 включ.5)

±1,5

±2,0

±1,5

±2,0

менее -10 до -80 включ?)

±1,6

±2,5

±1,6

±2,5

св. 17 до

от -3 до -65 включ.4)

±1,5

±2,5

±1,5

±2,5

20 ГГц

от -65 до -90 включ.4)

±2,0

±3,0

±2,0

±3,0

включ.

от +5 до -10 включ.5)

±1,5

±2,5

±1,5

±2,5

менее -10 до -80 включ.5)

±1,6

±3,0

±1,6

±3,0

св. 20 до

от +10 до 0 включ2)

±1,8

±4,5

40 ГГц

от +10 до -50 включ?)

-

-

±1,8

±4,5

включ.

менее -50 до -75 включ.3)

-

-

±2,2

±4,5

от -15 до -65 включ.4)

-

-

±2,0

±4,5

от +5 до -10 включ.5)

-

-

±2,0

±4,5

менее -10 до -80 включ.5)

-

-

±2,6

±4,5

  • 8.3.3 На уровне выходного сигнала ниже минус 25 дБ/мВт измерения проводить с помощью анализатора спектра Е4447А, уровня ниже минус 75 дБ/мВт используется внутренний усилитель, чтобы усиливать низкие сигналы мощности.

На анализаторе спектра (АС) выполнить следующие установки:

  • 1)   Span: 40 kHz

  • 2)   Attenuator: 0 dB

  • 3)   Max Mixer Level: -10 dBm

  • 4)   Reference Level: -40 dBm

  • 5)   10 MHz Reference: External

  • 6)   Resolution Bandwidth: 100 Hz

  • 7)  VBW/RBW: 1

  • 8)   Preamplifier: On

  • 9)   Sweeptime: Auto

  • 10)  Trace Points: 401

  • 11)  FFT & Sweep: Manual FFT

  • 12)  FFTs/Span: 1

  • 13)  ADC Dither: On

  • 14)  Detector: Sample

  • 15)  AVG/VBW Type: Log-PwrAvg Video

  • 16)  Video Averaging: On

  • 17)  Number of Averages: 2

  • 18)  Auto Align: Off

  • 19)  Single Sweep: On

  • 20) Input Coupling: DC if frequency < 20 MHz

Процедура измерения:

  • 1)   Установить на генераторе уровень -20 дБ/мВт и первую частоту из таблицыб (7 и 8).

  • 2)   Установить на АС центральную частоту на 2,5 кГц выше, чем первое значение из таблицы 6 (7 и 8).

  • 3)   Маркером АС измерить пиковое значение.

  • 4)   Нажать дельта-маркер

  • 5)   Изменить на генераторе уровень до -25 дБ/мВт

  • 6)   Маркером измерить разницу и прибавить к ней -20 дБ/мВт, тем самым получим абсолютное значение уровня мощности для первой частоты. Занести измеренное значение в таблицу.

  • 7)   Для остальных частот и уровней повторить шаги 1-6.

  • 8)   Для уровня ниже -75 дБ/мВт включить внутренний усилитель.

  • 8.3.4 Результаты поверки считать положительными, если значения абсолютной погрешности установки уровня выходного сигнала находятся в пределах, указанных в таблицах 5 и 6.

8.4 Определение абсолютной погрешности установки девиации частоты в режиме частотной модуляции (ЧМ)
  • 8.4.1 Определение абсолютной погрешности установки девиации частоты проводить по схеме, приведённой на рисунке 3.

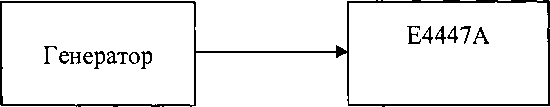

Рисунок 3

Абсолютная погрешность установки девиации частоты в режиме частотной модуляции определить по формуле (3):

ДДч Дчуст - Дчизм ,           (3)

где Дчуст - установленное значение девиации, кГц;

Дчизм- измеренное значение девиации, кГц.

  • 8.4.2 Измерение девиации частоты проверить при следующих значениях: Deviation = 50 кГц, Mod.Rate= 1 кГц, Pout=0 дБ/мВт на частотах 750, 950, 1000 и 1200 МГц.

  • 8.4.3 Результаты поверки считать положительными, если значения абсолютной погрешности установки девиации частоты находятся в пределах ±(0,035 • Кчм + 20) Гц.

8.5 Определение уровня гармонических составляющих относительно уровня основного сигнала
  • 8.5.1 Определение уровня гармонических составляющих относительно уровня основного сигнала проводить с помощью анализатора спектра Е4447А. Измерения проводить на частотах f0CH: 10, 60, 250 МГц; 2, 14,16, 20при уровне выходного сигнала генератора 10 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

  • 8.5.2 Результаты поверки считать положительными, если уровни гармонических составляющих относительно уровня основного сигнала не превышают значений, указанных в таблицах? и 8.

Таблица 7 - Генератор N5191А

Гармонические искажения, дБ относительно несущей (дБн), не более

Частотный диапазон

при 10 дБ/мВт

или максимальном значении уровня (в зависимости от того, что меньше)

от 10 МГ ц до 1 ГГц включ.

-40

св. 1 до 2 ГГц включ.

-50

св. 2 до 40 ГГц

-55

Таблица 8- Генератор N5193 А

Гармонические искажения, дБ относительно несущей (дБн), не более

Частотный диапазон

при 10 дБ/мВт

или максимальном значении уровня (в зависимости от того, что меньше)

от 10 МГ ц до 1 ГГц включ.

-40

св. 1 до 2 ГГц включ.

-50

св. 2 до 40 ГГц

-55

8.6 Определение уровня субгармонических составляющих относительно уровня основного сигнала
  • 8.6.1 Определение уровня негармонических составляющих относительно уровня несущей частоты проводить анализатором спектра Е4447А с помощью маркеров при отстройке от несущей частоты на 3 кГц и 300 Гц. Измерения проводить на частотах 250 кГц; 250 МГц; 1; 2; 3,2; 10; 20 ГГц при выходном уровне сигнала 10 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

  • 8.6.2 Результаты поверки считать положительными, если уровень негармонических составляющих по отношению к уровню несущей частоты не превышает значений, указанных в таблице 9.

Таблица 9- Генераторов N5191А и N5193 А

Субгармоники (значение выходного сигнала +10 дБм или максимальном значении уровня

(в зависимости от того, что меньше)), дБн, не более

от 1,43 включ. до 2,85 ГГц

-75

от 2,85 включ. до 5,7 ГГц

-75

от 5,7 включ. до 11,4 ГГц

-75

от 11,4 включ. до 16,0 ГГц

-70

8.7 Определение уровня фазовых шумов
  • 8.7.1 Уровень фазовых шумов генератора определить анализатором источников сигналов Е5052А/В с СВЧ преобразователями частоты Е5053А и смесителем серии 11970А при значениях отстройке от несущей, приведённых в таблицах 11 и 12. На генераторе сигналов установить значение уровня выходного сигнала 10 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше). Провести измерения уровня фазовых шумов генератора на частотах, указанных в таблицах 10 и 11.

  • 8.7.2 Результаты поверки считать положительными, если уровень фазовых шумов не превышает значений, приведенных в таблицах 10 и 11.

Таблица 10 - Генератор N5191А

Однополосный фазовый шум в стандартной конфигурации (значение выходного сигнала +10 дБм или максимальном значении уровня (в зависимости от того, что меньше)), дБн/Гц7)

Частотный диапазон

Отстройка от несущей 20 кГц

от 10 МГц до 1,43 ГГц

-132

от 1,43 включ. до 2,85 ГГц

-125

от 2,85 включ. до 5,7 ГГц

-119

от 5,7 включ. до 11,4 ГГц

-114

от 11,4 включ. до 20,0 ГГц включ.

-109

св. 20,0 до 40,0 ГГц (опция 54Е)

-103

Таблица 11 - Генератор N5193 А

Однополосный фазовый шум в стандартной конфигурации (значение выходного сигнала +10 дБм или максимальном значении уровня (в зависимости от того, что меньше)), дБн/Гц7)

Частотный диапазон

Отстройка от несущей 20 кГц

от 10 МГц до 1,43 ГГц

-132

от 1,43 включ. до 2,85 ГГц

-125

от 2,85 включ. до 5,7 ГГц

-119

от 5,7 включ. до 11,4 ГГц

-114

от 11,4 включ. до 20,0 ГГц включ.

-109

св. 20,0 до 40,0 ГГц (опция 54Е)

-103

Однополосный фазовый шум с опцией ЕР1 (значение выходного сигнала +10 дБм или

максимальном значении уровня

(в зависимости от того, что меньше)), дБн/Гц

Частотный диапазон

Отстройка от несущей

1 Гц 10 Гц 100 Гц 1 кГц    10 кГц 100 кГц

от 10 МГц до 1,43 ГГц

-59   -79     -95      -121       -137       -139

от 1,43 включ. до 2,85 ГГц

-53   -76     -88     -114      -129      -134

от 2,85 включ. до 5,7 ГГц

.43    -69     -84      -108       -128       -128

от 5,7 включ. до 11,4 ГГц

-37   -63      -78      -101       -121       -122

от 11,4 включ. до 20,0 ГГц включ.

-33    -58      -69      -96       -114       -117

св. 20,0 до 40,0 ГГц (опция 540)

-27   -52      -63      -90       -108       -111

Частотный диапазон

Отстройка от несущей

1 МГц       10 МГц         100 МГц

от 10 до 50 МГц

-145

от 50 включ. до 500 МГц

-145            -144

от 0,5 включ. до 1,43 ГГц

-145            -144                -137

от 1,43 включ. до 2,85 ГГц

-141            -144                -139

от 2,85 включ. до 5,7 ГГц

-137           -139                -134

от 5,7 включ. до 11,4 ГГц

-131            -131                -129

от 11,4 включ. до 20,0 ГГц включ.

-126           -126                -123

св. 20,0 до 40,0 ГГц (опция 540)

-120           -120                -117

8.8 Определение параметров импульсного сигнала в режиме импульсной модуляции (ИМ)
  • 8.8.1 Определение параметров сигнала в режиме ИМ проводить осциллографом стробоскопическим широкополосным 86100С на частотах основного сигнала 50 МГц; 1; 3,2; 40 ГГц.

  • 8.8.2 Результаты поверки считать положительными, если параметры модулирующего сигнала в режиме «ИМ» соответствуют значениям, приведённым в таблицах 12 и 13.

Таблица 12 - Генератор N5191А

Импульсная модуляция (опции РМ2)

Динамический диапазон импульсного модулирующего сигнала, дБ

от 0,4 до 4,2 ГГц

80

от 4,2 включ. до 20,0 ГГц включ.

90

св. 20,0 до 40,0 ГГц

80

Длительность фронта/среза импульсного модулирующего сигнала, не более, нс от 1,43 до 40,0 ГГц

10

Минимальная ширина импульсного модулирующего сигнала, с, не менее автоматическая регулировка уровня включена

5,0-10’8

автоматическая регулировка уровня выключена

от 10 МГц до 31,6 ГГц включ.

1,0-10'8

св. 31,6 до 40,0 ГГц

3,2-10'8

Минимальный интервал повторения импульсной последовательности, с, не менее АРУ включена

от 10 МГц до 31,6 ГГц включ.

6,0 10'8

св. 31,6 до 40,0 ГГц

6,4-10'8

АРУ выключена от 10 МГц до 31,6 ГГц включ.

2,0-10'8

св. 31,6 до 40,0 ГГц

6,4-10’8

Таблица 13 - Генератор N5193A

Импульсная модуляция (опции РМ2)

Динамический диапазон импульсного модулирующего сигнала, дБ от 0,4 до 4,2 ГГц

80

от 4,2 включ. до 20,0 ГГц включ.

90

св. 20,0 до 40,0 ГГц

80

Длительность фронта/среза импульсного модулирующего сигнала, не более, нс от 1,43 до 40,0 ГГц

10

Минимальная ширина импульсного модулирующего сигнала, с, не менее автоматическая регулировка уровня включена

от 10 МГц до 40 ГГц включ.

5-Ю'8

автоматическая регулировка уровня выключена

от 10 МГц до 40 ГГц включ.

1-Ю’8

Минимальный интервал повторения импульсной последовательности, с, не менее АРУ включена

от 10 МГц до 40 ГГц включ.

6-Ю'8

АРУ выключена от 10 МГц до 40 ГГц включ.

2-Ю-8

8.9 Определение коэффициента амплитудной модуляции и абсолютной погрешности установки коэффициента амплитудной модуляции (AM)
  • 8.9.1 Определение абсолютной погрешности установки коэффициента амплитудной модуляции проводить на частотах основного сигнала и для значений (Камуст), приведённых в таблице14.

Абсолютная погрешность установки коэффициента амплитудной модуляции определить по формуле (4):

ДКам ~ Камуст - Кам изм               (4)

  • 8.9.2 Результаты поверки считать положительными, если значения абсолютной погрешности установки коэффициента амплитудной модуляции находятся в пределах, указанных в таблице 14.

Таблица 14

Амплитудная модуляция (Опция UT1)

Коэффициент амплитудной модуляции (Кам), %

от 0 до 80 %

Пределы допускаемой погрешности установки Кам, АРУ включен, %

±(6 • Кам + 1)

Гармонические искажения (при частоте модулирующей 1 кГц), %, не более:

Кам = 30 %

1,5

Кам = 80 %

2,0

9 Проверка программного обеспечения

  • 9.1 Проверку соответствия заявленных идентификационных данных программного обеспечения проводить в соответствии с Руководством по эксплуатации.

Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют, данным приведенным в таблице 15.

Таблица 15

Наименование ПО

Идентификационное наименование

ПО

Номер версии ПО

(идентификационный номер)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

ПО для генераторов сигналов N5191А

N5191AUXG Agile Signal Generator Firmware

А01.65

ПО для генераторов сигналов N5193 А

N5193AUXG Agile Signal Generator Firmware

10 Оформление результатов проведения поверки

  • 10.1 При положительных результатах поверки на генераторы (техническую документацию) наносится оттиск доверительного клейма или выдается свидетельство установленной формы.

  • 10.2 Значения характеристик, определенные в процессе поверки при необходимости заносятся в документацию.

  • 10.3 В случае отрицательных результатов поверки применение генератора запрещается, на него выдается извещение о непригодности к применению с указанием причин.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

О.В. Каминский

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
