Методика поверки «Государственная система обеспечения единства измерений Комплексы видеофиксации транспортных потоков НАВИКАМ» (842-20-09 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений Комплексы видеофиксации транспортных потоков НАВИКАМ Методика поверки 842-20-09 МП р.п. Менделеево 2020 г.

• 1.1 Настоящая методика поверки распространяется на комплексы видеофиксации транспортных потоков НАВИКАМ (далее - измеритель, комплекс), изготавливаемые ЗАО ГК «НАВИГАТОР», г. Орел, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года

• 2.1 При поверке измерителей выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций, указанных в таблице 1, поверка прекращается и измеритель бракуется.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик измерителей с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

• 4.1 К проведению поверки измерителей допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на проведение поверки.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

• 8.2 Опробование

  • 8.2.1 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. Разместить перед видео камерой измерителя изображение государственного регистрационного знака (ГРЗ) автотранспортного средства.

  • 8.2.2 Запустить на ПЭВМ программное обеспечение Хеогпа Standard.exe

  • 8.2.3 В открывшемся окне убедиться в появлении страницы с текущим видеоизображением.

  • 8.2.4 В основной части окна убедиться в наличии значений измерений координат местоположения.

  • 8.2.5 В левой верхней части окна убедиться, что имеющиеся на ней странице идентификационные данные (признаки) ПО Xeoma Standard соответствуют указанным в таблице 3.

  • 8.2.6 Открыть папку с расположением ПО Smart PSS. Правой кнопкой открыть файл с расширением *.ехе. Перейти во вкладку «Подробно». Убедиться, что в строке «Версия продукта» идентификационные данные (признаки) ПО Smart PSS соответствуют указанным в таблице 3.

  • 8.2.7 Открыть папку с расположением ПО CamSynchro. Правой кнопкой открыть файл с расширением *.ехе. Перейти во вкладку «Подробно». Убедиться, что в строке «Версия продукта» идентификационные данные (признаки) ПО CamSynchro соответствуют указанным в таблице 3.

Таблица 3

• 8.2.8 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.3-8.2.7. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

8.3 Определение погрешности (при доверительной вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU)

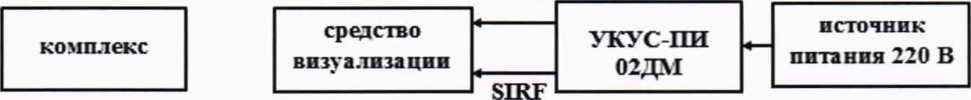

• 8.3.1 Собрать схему в соответствии с рисунком 1. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

  1 Гц



  Рисунок 1 - Схема проведения измерений при определении погрешности синхронизации шкалы времени

• 8.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

• 8.3.3 С помощью интерфейсной программы комплекса сделать не менее 10 фотографий средств визуализации в следующей последовательности:

• - направить объектив комплекса на средство визуализации;

• - сделать снимок экрана штатным средством ПЭВМ;

• - сохранить изображение штатным программным обеспечением ПЭВМ.

Записать с фото изображений индицируемое время и время штампа времени на кадре комплекса.

• 8.3.4 Определить систематическую составляющую погрешности синхронизации по формулам (1), (2):

  ^AT(j) = T(j) - т_дейст

  э

  (1)

  (2)

где Тдейст - действительное значение национальной шкалы координированного времени UTC(SU), с;

T(j) - шкала времени комплекса, синхронизированная с национальной шкалой координированного времени UTC(SU) в j-ый момент времени, с.

N - количество измерений.

• 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности синхронизации по формуле (3):

• 8.3.6 Определить погрешность (при доверительной вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) по формуле (4):

• 8.3.7 Результаты поверки считать положительными, если погрешность (при доверительной вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) находится в пределах ± 2 с. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

8.4 Определение погрешности (при доверительной вероятности 0,95) определения координат местоположения в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3

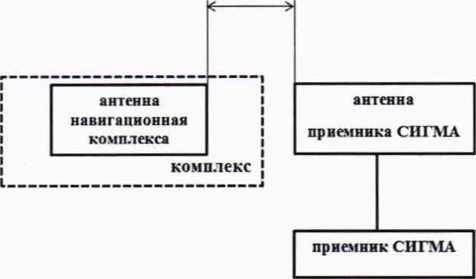

• 8.4.1 Собрать схему в соответствии с рисунком 2.

  D<0,5m



  Рисунок 2 - Схема проведения измерений при определении погрешности определения координат местоположения

• 8.4.2 Измерить координаты местоположения антенны приемника СИГМА в системе координат WGS-84 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).

• 8.4.3 Настроить комплекс на запись измерительной информации о координатах местоположения в системе координат WGS-84 в следующей последовательности:

• - запустить на ПЭВМ программное обеспечение Xeoma.exe

• - в основной части окна убедиться в наличии значений измерений координат местоположения.

- записать значения координат с экрана путем сохранения снимка экрана стандартными средствами ПЭВМ

• 8.4.4 Осуществить запись не менее ста строк измерительной информации при значении геометрического фактора ухудшения точности, рассчитанным блоком навигационным ГТИЯ.426469.114, не более 3.

• 8.4.5  Определить систематическую составляющую погрешности определения координат местоположения по формулам (5) и (6), например, для координаты В (широта):

где В_;1ейств - действительное значение широты, секунда единицы плоского угла (далее - секунда);

B(j) - измеренное значение широты в j-й момент времени, секунда;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координат L (долготы) и Н (высоты).

• 8.4.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (7), например, для координаты В (широта):



(7)

Аналогичным образом определить СКО случайной составляющей погрешности определения координат L (долгота) и Н (высота).

• 8.4.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из секунды в метры по формулам (8) - (9):

- для широты:

- для долготы:

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (агсГ);

В - значение широты, соответствующее ДВ(секунда), ДЬ(секунда), радиан.

• 8.4.8 Определить погрешность (при доверительной вероятности 0,95) определения координат местоположения в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 по формуле (10):



  (Ю)

• 8.4.9 Результаты поверки считать положительными, если значение погрешности (при доверительной вероятности 0,95) определения координат местоположения в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 находится в пределах ±15 м. В противном случае измеритель к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.

Результаты поверки комплекса подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца комплекса или лица, представившего его на поверку, выдается свидетельство о поверке, и (или) в паспорт комплекса вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

При отрицательных результатах поверки выдается извещение о непригодности к применению.                                              :

¹

Условия поверки

Поверка проводится в рабочих условиях эксплуатации поверяемых измерителей и используемых средств поверки.

²

Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемого измерителя по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.
