Методика поверки «Системы испытаний вторичных цепей тока 100ADM mk4 и 200ADM-P» (ИЦРМ-МП-033018)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Методика поверки

ИЦРМ-МП-033-18 г. Видное

2018 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на системы испытаний вторичных цепей тока 100ADM mk4 и 200ADM-P (далее - системы), и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 2 года.

• 1.3 Основные метрологические характеристики приведены в таблицах 1-3.

Таблица 1 - Воспроизведение среднеквадратического значения силы переменного

тока частотой 50 Гц (модификации 100ADM mk4 и 200ADM-P)

Таблица 2 - Измерение временных интервалов (модификации 100ADM mk4 и 200ADM-P)

Таблица 3 - Метрологические характеристики модификации 200ADM-P

• 2.1 При проведении поверки выполняют операции, указанные в таблице 4.

  операций поверки системы бракуют и его поверку прекращают.

Таблица 4

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 5.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 5

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемой системы необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения поверяемой системы и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемой системой в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с поверяемой системой в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от +15 до +25 °C;

• - относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые системы, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать системы в условиях окружающей среды, указанных в п. 6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра систем проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие серийного номера указанному в руководстве по эксплуатации;

• - чистоту и исправность разъемов;

• - маркировку и наличие необходимых надписей на системе;

• - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

• - сохранность органов управления, четкость фиксаций их положений.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

• 8.2 Опробование и подтверждение соответствия программного обеспечения.

  • 8.2.1 Опробование проводят в следующей последовательности:

• 1) Подают напряжение питания на систему в соответствии с руководством по эксплуатации.

• 2) При подаче напряжения питания происходит включение встроенного экрана.

• 3) Проверить функционирование встроенного экрана в соответствии с руководством по эксплуатации.

Результаты считают положительными, если при подаче питания на систему происходит включение встроенного экрана и функционирование встроенного экрана осуществляется в соответствии с руководством по эксплуатации.

• 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

• 1) Повторяют. 8.2.1.

• 2) Для определения номера версии программного обеспечения (далее по тексту -ПО) на дисплее системы при включении отображается наименование и номер версии ПО.

• 3) Сравнить номер версии ПО считанного с дисплея системы и указанного в описании типа.

Результаты считают положительными, если наименование и номер версии ПО совпадают с данными представленными в описании типа.

• 8.3 Проверку электрического сопротивления изоляции выполнять в следующем порядке:

• 1) Подготовить установку для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803) в соответствии с руководством по эксплуатации.

• 2) Измерить поочередно электрическое сопротивление изоляции путем приложения напряжения постоянного тока равного 500 В в течение 1 мин между следующим цепями:

• - между корпусом системы и каждым из контактов кабеля сетевого питания, соединяемых непосредственно с внешней сетью питания;

• - между силовыми и измерительными цепями системы;

• - между измерительными цепями и корпусом системы.

• 3) при необходимости восстановить соединения между системой и сетью питания.

Результаты проверки считать положительными, если все измеренные значения сопротивления изоляции не менее 20 МОм.

• 8.4 Проверку электрической прочности изоляции выполнять в следующем порядке:

• 1) подготовить GPT-79803 в соответствии с руководством по эксплуатации для проведения испытания электрической прочности изоляции со следующими параметрами: время выдержки выходного напряжения 60 секунд, скорость увеличения выходного напряжения не более 500 В за 1 с со значением выходного напряжения 1500 В между цепями, указанными в п. 8.3;

• 2) провести испытание электрической прочности изоляции;

• 3) по окончании испытания при необходимости восстановить соединения между системой и сетью питания.

Результаты проверки считать положительными, если при проведении проверки не произошло пробоя электрической изоляции.

• 8.5 Определение метрологических характеристик

  • 8.5.1 Определение абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц

    • 8.5.1.1 Определение абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для диапазона от 0 до 100 А для модификации 100ADM mk4) проводить при помощи прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 К» (далее - Энергомонитор) из состава установки поверочной универсальной УППУ-МЭ 3.1 К (далее - установка) в следующей последовательности:

• 1) подготовить систему и Энергомонитор в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 1 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и Энергомонитор в соответствии с их руководствами по эксплуатации;

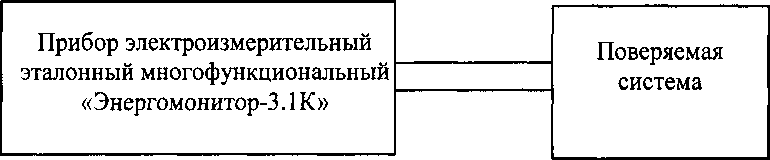

Рисунок 1 - Структурная схема определения абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для диапазона от 0 до 100 А, абсолютной погрешности измерений угла фазового сдвига

• 4) при помощи системы поочередно воспроизвести пять испытательных сигналов среднеквадратического значения силы переменного тока частотой 50 Гц: 0,001; 2; 10; 20; 100 А.

• 5) при помощи Энергомонитора зафиксировать среднеквадратические значения силы переменного тока;

• 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения силы переменного тока А/, мА, по формуле (1):

= (1)

где Д- среднеквадратическое значение силы переменного тока, воспроизведенное системой, А;

1эт - среднеквадратическое значение силы переменного тока, измеренное при помощи Энергомонитора, А.

• 8.5.1.2 Определение абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для диапазона от 0 до 200 А (для модификации 200ADM-P) проводить при помощи прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 К» (далее - Энергомонитор) из состава установки поверочной универсальной УППУ-МЭ 3.1 К (далее - установка) и трансформатора тока измерительного переносного ТТИП 5000/5 (далее - ТТИП) в следующей последовательности:

• 1) подготовить систему, ТТИП и Энергомонитор в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 2 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему, ТТИП и Энергомонитор в соответствии с их руководствами по эксплуатации;

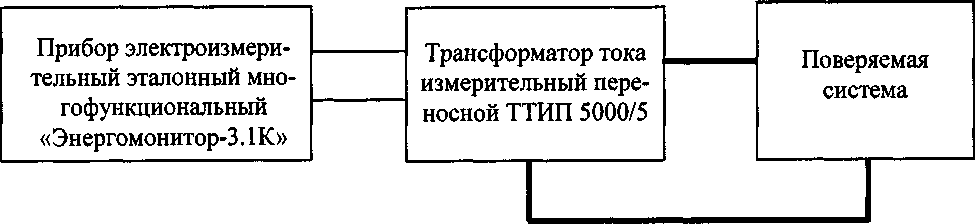

Рисунок 2 - Структурная схема определения абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для диапазона от 100 до 200 А

• 4) при помощи системы поочередно воспроизвести пять испытательных сигналов среднеквадратического значения силы переменного тока частотой 50 Гц: 0,001; 5; 20; 50; 200 А.

• 5) при помощи Энергомонитора зафиксировать среднеквадратические значения силы переменного тока;

• 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения силы переменного тока AZ, мА, по формуле (2):

Ы = 1_в-К_п-1_зт            (2)

где 1_в - среднеквадратическое значение силы переменного тока, воспроизведенное системой, А;

1_зт - среднеквадратическое значение силы переменного тока, А, измеренное при помощи Энергомонитора, А;

К_т - коэффициент трансформации ТТИП (К_т = 200/5).

Результаты считать положительными, если полученные значения абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц не превышают пределов, представленных в таблице 1.

• 8.5.2 Определение абсолютной погрешности измерений временных интервалов

Определение абсолютной погрешности измерений временных интервалов проводить при помощи генератора сигналов произвольной формы 33521В (далее - 33521В) в следующей последовательности:

• 1) подготовить систему и 33521В в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 3 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 33521В в соответствии с их руководствами по эксплуатации;

  Генератор сигналов произвольной		Поверяемая система
  формы 33521В

Рисунок 3 - Структурная схема определения абсолютной погрешности измерений временных интервалов

• 4) подать с 33521В на систему сигнал импульсной формы с длительностью 1 мс;

• 5) при помощи системы зафиксировать значения временного интервала;

• 6) рассчитать значение абсолютной погрешности измерений временных интервалов ДА с, по формуле (3):

=                        (3)

где tum - значение временного интервала, измеренное системой, с;

t_3m - значение временного интервала (длительность периода), заданное 33521В, с.

• 7) повторить п. 4 - 6 при следующих значения длительности: 500 с, 999,999 с для диапазона от 0 до 999,999 с; 10 мс; 5000 с; 9999,99 с для диапазона от 0 до 9999,99 с; 100 мс; 50000 с; 99999,9 с для диапазона от 0 до 99999,9 с.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений временных интервалов не превышают пределов, представленных в таблице 2.

• 8.5.3 Определение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

• 1) подготовить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 9100 в соответствии с их руководствами по эксплуатации;

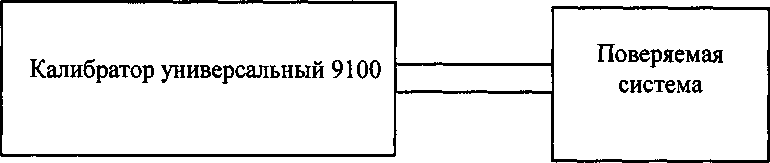

Рисунок 4 - Структурная схема определения абсолютной погрешности измерений среднеквадратического значения напряжения и силы переменного тока, напряжения и силы постоянного тока, частоты переменного тока

• 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов среднеквадратического значения напряжения переменного тока частотой 50 Гц: 0,1; 75; 150;225;300 В;

• 5) при помощи системы зафиксировать среднеквадратические значения напряжения переменного тока;

• 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока Д £7, В, по формуле (4):

ДС/ = ^-С/_эи            (4)

где Uusm - среднеквадратическое значение напряжения переменного тока, измеренное системой, В;

и_эт - среднеквадратическое значение напряжения переменного тока, воспроизведенное 9100, В.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока не превышают пределов, представленных в таблице 3.

• 8.5.4 Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

• 1) подготовить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов среднеквадратического значения силы переменного тока частотой 50 Гц: 0,001; 2,500; 5,000; 7,500; 9,999 А;

• 5) при помощи системы зафиксировать среднеквадратические значения силы переменного тока;

• 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения силы переменного тока Д/, А, по формуле (5):

M = I -I             (5)

где 1изм - среднеквадратическое значение силы переменного тока, измеренное системой, А;

1эт - среднеквадратическое значение силы переменного тока, воспроизведенное 9100, А.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений среднеквадратического значения силы переменного тока не превышают пределов, представленных в таблице 3.

• 8.5.5 Определение абсолютной погрешности измерений силы постоянного тока (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений силы постоянного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

• 1) подготовить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов силы постоянного тока: 0,001; 2,500; 5,000; 7,500; 9,999 А;

• 5) при помощи системы зафиксировать значения силы постоянного тока;

• 6) рассчитать значение абсолютной погрешности измерений силы постоянного тока Д/, А, по формуле (6):

= (6)

где 1изм -значение силы постоянного тока, измеренное системой, А; -значение силы постоянного тока, воспроизведенное 9100, А.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений силы постоянного тока не превышают пределов, представленных в таблице 3.

• 8.5.6 Определение абсолютной погрешности измерений напряжения постоянного тока (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений напряжения постоянного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности :

• 1) подготовить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов напряжения постоянного тока: 0,1; 75; 150; 225; 300 В;

• 5) при помощи системы зафиксировать значения напряжения постоянного тока;

• 6) рассчитать значение абсолютной погрешности измерений напряжения постоянного тока Д U, В, по формуле (7):

(7)

где Uusm -значение напряжения постоянного тока, измеренное системой, В;

и_Эт -значение напряжения постоянного тока, воспроизведенное 9100, В.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений напряжения постоянного тока не превышают пределов, представленных в таблице 3.

• 8.5.7 Определение абсолютной погрешности измерений частоты переменного тока (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений частоты переменного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

• 1) подготовить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и 9100 в соответствии с их руководствами по эксплуатации;

• 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов частоты переменного тока: 45; 58,75; 72,5; 86,25; 100 Гц;

• 5) при помощи системы зафиксировать значения частоты переменного тока;

• 6) рассчитать значение абсолютной погрешности измерений частоты переменного тока А/ Гц, по формуле (8):

¥ = /»-/„ (8)

где/изм -значение частоты переменного тока, измеренное системой, Гц;

f_3m -значение частоты переменного тока, воспроизведенное 9100, Гц.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений частоты переменного тока не превышают пределов, представленных в таблице 3.

• 8.5.8 Определение абсолютной погрешности измерений угла фазового сдвига (только для модификации 200ADM-P)

Определение абсолютной погрешности измерений угла фазового сдвига проводить при помощи прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 К» (далее - Энергомонитор) из состава установки поверочной универсальной УППУ-МЭ 3.1К в следующей последовательности:

• 1) подготовить систему и Энергомонитор в соответствии с их руководствами по эксплуатации;

• 2) собрать схему, представленную на рисунке 1 (контакты для подключения указаны в руководстве по эксплуатации);

• 3) включить систему и Энергомонитор в соответствии с их руководствами по эксплуатации;

• 4) при помощи системы задать значения напряжения переменного тока 100 В и силы переменного тока 1 А;

• 5) поочередно воспроизвести пять испытательных сигналов угла фазового сдвига:-179,9; -90; 0; +90;+180 °;

• 6) при помощи Энергомонитора зафиксировать значения угла фазового сдвига;

• 7) рассчитать значение абсолютной погрешности измерений угла фазового сдвига &Х, градус, по формуле (9):

ДХ = Х„.-Х„          (9)

где Xизм -значение угла фазового сдвига, воспроизведенное системой, градус;

Хэт -значение угла фазового сдвига, измеренное Энергомонитором, градус.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений угла фазового сдвига не превышают пределов, представленных в таблице 3.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 4.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 4, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Страница 13 из 13
