О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 808

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО ИПФ «Нефтепромавтоматика» от 31 января 2019 г. № 08-536приказываю:

• 1. Внести изменения в описание типа на систему измерений количества и показателей качества нефти № 808, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72397-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

г

Подлинник электронного документа, подписанного ЭП, хранится • системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С Hi ДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: OOE1036EE327UE88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11,2018 де 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2019 г. № 1143

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 808

Система измерений количества и показателей качества нефти № 808 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

• 1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий (трех рабочих, одной резервной и одной контрольно-резервной). На каждой измерительной линии установлены:

• -  счетчик-расходомер массовый Micro Motion модели CMF 400, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-01, 13425-06 и 45115-16;

• -  термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчик температуры 644, регистрационный номер 39539-08;

• -  преобразователь давления измерительный 3051S, регистрационный номер 24116-02, 24116-08 и 24116-13;

• -  манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;

• 2) Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:

• -  влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-01 (рабочий и резервный);

• -  преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-01 и 15644-06;

• -  термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчик температуры 644, регистрационный номер 39539-08;

• -  преобразователь давления измерительный 3051S, регистрационный номер 24116-02, 24116-08 и 24116-13;

• -  манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;

• -  термометр ртутный стеклянный лабораторный типа ТЛ-4 №2, регистрационный номер 303-91;

• -  расходомер-счетчик ультразвуковой многоканальный УРСВ «Взлет МР», регистрационный номер 28363-04.

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

• -  комплексы измерительно-вычислительные ИМЦ-03 (рабочий и резервный), регистрационный номер 19240 - 00;

• -  два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.

• 4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода, включает в себя:

• -  установку трубопоршневую Сапфир М-500-4,0, регистрационный номер 23520-02;

• -  термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчики температуры 644, регистрационный номер 39539-08;

• -  преобразователи давления измерительные 3051S, регистрационный номер 24116-02, 24116-08 или 24116-13;

• -  манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

• -  термометры ртутные стеклянные лабораторные типа ТЛ-4 №2, регистрационный номер 303-91.

СИКН обеспечивает выполнение следующих функций:

• -  автоматическое вычисление массы «брутто» нефти;

• -  автоматизированное вычисление массы «нетто» нефти;

• -  автоматическое измерение технологических параметров (температуры и давления);

• -  автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);

• -  отображение (индикацию), регистрацию и архивирование результатов измерений;

• -  поверку СИ (МПР) на месте эксплуатации без прекращения учётных операций;

• -  контроль MX СИ (МПР, ПП, ПВ) на месте эксплуатации без прекращения учётных операций;

• -  отбор объединённой пробы нефти по ГОСТ 2517-2012;

• -  получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• -  дистанционное управление запорной арматурой;

• -  контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН №808.

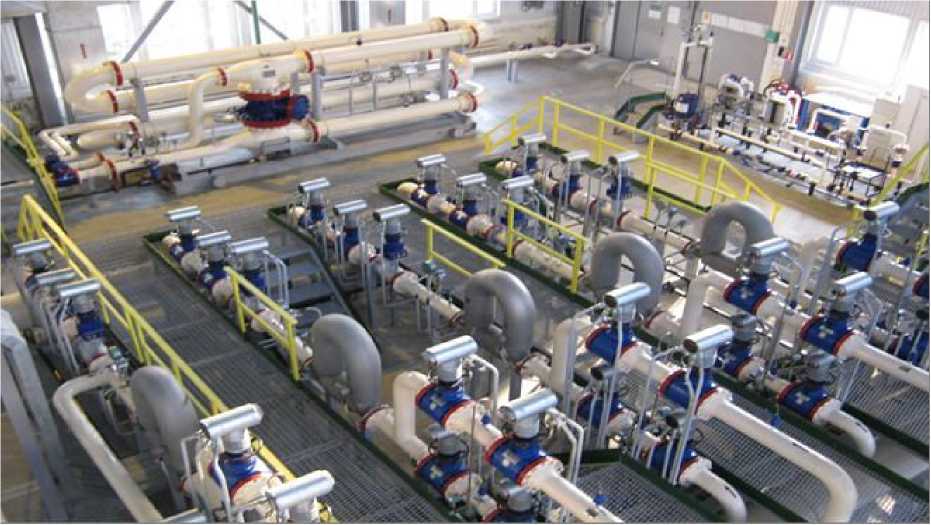

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Программное обеспечение СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответств ии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность СИКН представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по методике поверки МП 72397-18 «ГСИ. Система измерений количества и показателей качества нефти № 808. Методика поверки», утвержденной ФБУ «Тюменский ЦСМ» 24.04.2018 г.

Основные средства поверки:

• - поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

• - средства поверки в соответствии с методикой поверки СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 808.

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №808 на ПСН Западно-Салымского месторождения», свидетельство об аттестации № 1305/01.00248-2014/2018 от 24.04.2018 г.

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Тел.: (3452) 38-87-20

Факс: (3452) 38-87-27

E-mail: sekretar@ipfvektor.ru

Общество с ограниченной ответственностью ИПФ «Нефтепромавтоматика»

(ООО ИПФ «Нефтепромавтоматика»)

ИНН 720336281

Адрес: 625043, г. Тюмень, ул. Мусы Джалиля, д. 13, офис 5

Тел.: (3452) 61-00-04

E-mail: info@ipfnpa.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе»

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел.: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: http://www.csm72.ru

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
