Приказ Росстандарта №1082 от 03.06.2026

№1082 от 03.06.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 747994
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Приказы по основной деятельности по агентству Вн. Приказ № 1082 от 03.06.2026

2026 год
месяц June

1602 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __» июн_ 2026 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения	Заявитель
1	2	3	4	5	6	7	8	9
1.	Измерители электрических потенциалов	БИП-01	48314-11	Общество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ») Адрес места осуществления деятельности: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2) Телефон (8422) 3468-10, Факс (8422) 34-68-10 доб.199 E-mail: eltech_tver@mail.ru, http://www.eltech.tver. ru	Общество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ») ИНН 66904008653 Адрес: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2) Телефон (8422) 3468-10, Факс (8422) 34-68-10 доб.199 E-mail: eltech tver@mail.ru, http://www.eltech.tver. ru			Общество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ»), г. Тверь
2.	Измерители силы постоянного тока	КИТП-01	48315-11	Общество с ограниченной	Общество с ограниченной	-	-	Общество с ограниченной ответственностью

ответственностью «Электронные технологии» (ООО «ЭЛТЕХ») Адрес места осуществления деятельности: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2) Телефон (8422) 3468-10, Факс (8422) 34-68-10 доб.199 E-mail: eltech_tver@mail.ru, http://www.eltech.tver.

ответственностью «Электронные технологии» (ООО «ЭЛТЕХ») ИНН 66904008653 Адрес: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2) Телефон (8422) 3468-10, Факс (8422) 34-68-10 доб.199 E-mail: eltech_tver@mail.ru, http://www.eltech.tver.

«Электронные технологии» (ООО «ЭЛТЕХ»), г. Тверь

Рабочие эталоны 1-го разряда - источники микропотоков газов и паров

ИМ-ВРЗ

50363-12

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д.67, к.2, помещ. 5Н, лит. «А» Телефон: (812) 251-56-72, факс: (812) 327-97-76 Web-сайт: www.ooo-monitoring.ru E-mail: info@ooo-monitoring.ru

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт-

Петербург

Источники микропотоков газов и паров

ИМ-ГП

68336-17

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт-

Петербург

							Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А» Телефон: (812) 251-56-72, факс: (812) 327-97-76 Web-сайт: www.ooo- monitoring.ru E-mail: info@ooo- monitoring.ru
5.	Источники микропотоков газов и паров	ИМ-0	73671-18				Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А» Телефон: (812) 251-56-72, факс: (812) 327-97-76 Web-сайт: www.ooo-monitoring.ru E-mail: info@ooo-monitoring.ru	Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт-Петербург
6.	Источники микропотоков паров ртути - рабочие эталоны 1-го разряда	ИМ-Hg	60554-15				Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739 Юридический адрес: 196247, г. Санкт- Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А» Телефон: (812) 251-56-72, факс: (812) 327-97-76 Web-сайт: www.ooo-monitoring.ru E-mail: info@ooo-monitoring.ru	Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт-Петербург
7.	Рабочие эталоны 1 -го разряда - источники	ИМ-РТ	46915-11	-	-	-	Общество с ограниченной ответственностью	Общество с ограниченной ответственностью

микропотоков паров

«МОНИТОРИНГ» (ООО «МОНИТОРИНГ») ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А» Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-

monitoring.ru E-mail: info@ooo-

monitoring.ru

«МОНИТОРИНГ» (ООО «МОНИТОРИНГ»), г. Санкт-Петербург

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

03 июня 2026 г.

1082

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)

утвержденных типов средств измерений, согласно приложению к настоящему приказу.

2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

4. Контроль за

тпяра/г тгяртпеттттргп

яя пртяпттет

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

за собой

регулированию и метрологии

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

к______________________-______________________)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____» ИЮНЯ 2026 г. № 10В2

Лист № 1

Регистрационный № 48314-11 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители силы постоянного тока КИТП-01

Назначение средства измерений

Измерители силы постоянного тока КИТП-01 (далее по тексту - измерители) предназначены для измерения силы постоянного тока в газораспределительных пунктах и передачи измеренных значений по встроенному GSM-900/1800 модему на компьютер.

Описание средства измерений

Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов тока, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.

Измерители имеет 6 аналоговых и 6 дискретных входов.

Аналоговые входы (А1...А6) предназначены для подключения преобразователей физических величин с унифицированным токовым выходом и двухпроводной схемой подключения, и имеют встроенный преобразователь с ограничением по току 35 мА и напряжением +24 В. Выход преобразователя не содержит емкостей и индуктивностей и допускает длительное короткое замыкание.

Совместно с измерителем может быть использован любой датчик измерения технологических параметров (давления, температуры, влажности воздуха, загазованности, уровня и т.п.) с унифицированным выходным сигналом силы тока 0-5, 0-20 или 4-20 мА.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Измерители имеют внешнее и встроенное программное обеспечение.

Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде.

ПО «GSM Monitor» не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителей, без какой-либо математической обработки или преобразования.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
GSM Monitor (Внешнее)	GRPMainModule.exe	2.9.0.0	88D3712C193BCD3C1 CEF53E78C1B80CF	md5
GSM Monitor (Внешнее)	ModemDriver.exe	4.5	A3F718BA35DD81236 265EE70372AB7	md5
Встроенное	VG_wismo.hex	6.0	BD03AFC4ABF03549F 1B43461B79F90C5	md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Приказ Росстандарта №1082 от 03.06.2026, https://oei-analitika.ru

Место пломбировки

Рисунок 1 - Внешний вид измерителей КИТП-01

Метрологические и технические характеристики

Диапазоны измеряемых величин, а также предел допускаемой основной погрешности измерений приведены в таблице 2.

Таблица 2 - Диапазоны измерений и предел допускаемой основной погрешности

Измеряемая характеристика

Диапазон измерений

Предел допускаемой основной погрешности:

- абсолютной А

Сила постоянного тока, мА

(0-20)

(0-5)

(4-20)

± 50 мкА (А)

Примечание: Предел допускаемой дополнительной температурной погрешности измерителей при измерении составляют 1/5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям.

Общие технические характеристики измерителей:

1) Электропитание осуществляется от бесперебойного источника постоянного стабилизированного напряжения 13,5 В и током до 2 А со встроенным аккумулятором емкостью 7 А/ч.
2) Мощность, потребляемая по цепи электропитания, не более 15 Вт.
3) Габаритные размеры (длина ^х ширина ^х высота): (200 ^х 160 ^х 55) мм.
4) Масса, не более: 1 кг.
5) Нормальные условия применения:

- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

6) Рабочие условия применения:

- температура окружающего воздуха от минус 20 до плюс 45 °С;
- относительная влажность воздуха не более 90 % при плюс 30 °С;

Знак утверждения типа

Знак утверждения типа наносят на табличку измерителя методом термопечати или трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведён в таблице 3.

Таблица 3 - Комплектность

Обозначение изделия	Наименование изделия	Кол.
4250-008-10805710-06	Шкаф со смонтированным измерителем силы постоянного тока КИТП-01, блоком питания ББП-20, барьерами искрозащиты и сетевым автоматом	1 шт.
4250-008-10805710-06 РЭ	Измеритель силы постоянного тока КИТП-01. Руководство по эксплуатации	1 экз.
-	Дипольная антенна	1 шт.
-	Упаковочная тара	1 шт.

Сведения о методиках (методах) измерений

Сведения приведены в руководстве по эксплуатации 4250-008-10805710-06 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

4250-008-10805710-06 ТУ «Измеритель силы постоянного тока КИТП-01». Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Электронные технологии»

(ООО «ЭЛТЕХ»)

ИНН 6904008653

Адрес: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2)

Телефон (8422) 34-68-10, Факс (8422) 34-68-10 доб.199

E-mail: eltech_tver@mail.ru , http://www.eltech.tver.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС»

119361, г. Москва, ул. Озерная, д. 46

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 03 » ИЮНЯ 2026 г. № Ю8.2

Лист № 1

Регистрационный № 48315-11 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрических потенциалов БИП-01

Назначение средства измерений

Измерители электрических потенциалов БИП-01 (далее по тексту - измерители) предназначены для измерения напряжения постоянного тока.

Описание средства измерений

Принцип работы измерителей основан на методе измерения поляризационного потенциала с помощью коммутации вспомогательного электрода по ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии».

Измерители используются для измерения суммарного (с омической составляющей) и поляризационного (без омической составляющей) потенциалов подземных сооружений, находящихся под действием катодной защиты и передачи на диспетчерский пункт по каналу сотовой связи GSM значений суммарного и поляризационного потенциала на газопроводе.

Измерения потенциалов проводятся на специально оборудованных контрольно-измерительных пунктах с установленными:

- медносульфатным электродом сравнения (измерительный электрод «ИЭ»),
- датчиком электрохимического потенциала (вспомогательный электрод «ВЭ»).

Результатом измерения суммарного потенциала является среднее значение потенциала между подземным сооружением «С» и измерительным электродом «ИЭ» на интервале 100 миллисекунд во время замкнутого состояния вспомогательного электрода. Измерения проводятся с периодом 16 секунд и используются для вычислений средних значений суммарного и поляризационного потенциала подземного сооружения за сутки.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Измерители имеют внешнее и встроенное программное обеспечение.

Таблица 1 - Характеристики программного обеспечения (ПО)

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификаци онный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
GSM Monitor (Внешнее)	BIPMainModule.exe	2.9.0.7	1C906291629282625 6654D2E4C8C99BA	md5
GSM Monitor (Внешнее)	ModemDriver.exe	4.5	A3F718BA35DD812 36265EE70372AB7	md5
Встроенное	BIP_2.hex	2.0	5140C8E6D997C1EC 074457A6EDFA8067	md5

Рисунок 1 - Внешний вид измерителей БИП-01

Метрологические и технические характеристики

Диапазон измеряемой величины, а также предел допускаемой основной погрешности измерений приведены в таблице 2.

Таблица 2 - Диапазон измерения и предел допускаемой основной погрешности

Измеряемая характеристика

Диапазон измерений

Пределы допускаемой основной погрешности:

- абсолютной А

Напряжение постоянного тока, В

(0...-3,5)

±35 мВ

Общие технические характеристики измерителей:

1) Электропитание должно осуществляться от двух литиевых батарей с выходным напряжением +3,6 В.
2) Мощность, потребляемая по цепи электропитания, не более 0,5 мВт, в режиме связи не более 1 Вт.
3) Габаритные размеры (длина ^х ширина ^х высота):

габаритные размеры измерителя должны быть не более 180 x 63 x 40 мм

4) Масса измерителя с упаковкой не должна превышать 0,4 кг;
5) Нормальные условия применения:

- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

6) Рабочие условия применения:

- температура окружающего воздуха от минус 40 до плюс 45 °С;
- относительная влажность воздуха не более 90 % при плюс 30 °С;

Знак утверждения типа

наносят на табличку измерителя методом термопечати или трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведён в таблице 3.

Таблица 3 - Комплектность

Обозначение изделия	Наименование изделия	Кол.
4859-010-10805710-11	Измеритель электрических потенциалов БИП-01	1 шт.
4859-010-10805710-11 РЭ	Измерители электрических потенциалов БИП-01. Руководство по эксплуатации	1 экз.
-	Измерители электрических потенциалов БИП-01. Методика поверки	1 экз.
-	Дипольная антенна	1 шт.
-	Упаковочная тара	1 шт.

Сведения о методиках (методах) измерений

Сведения приведены в руководстве по эксплуатации 4859-010-10805710-11 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

4859-010-10805710-11 ТУ «Измеритель электрических потенциалов БИП-01. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Электронные технологии»

(ООО «ЭЛТЕХ»)

ИНН 6904008653

Адрес: 170100, Тверская обл., г. Тверь, пл. Гагарина, д. 1, помещ. 1 (этаж 2)

Телефон (8422) 34-68-10, Факс (8422) 34-68-10 доб.199

E-mail: eltech_tver@mail.ru , http://www.eltech.tver.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС»

119361, г. Москва, ул. Озерная, д. 46

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «

03 ИЮНЯ П/ЛПЛ АГ

» 2026 г. №

Лист № 1 Регистрационный № 50363-12 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ

Назначение средства измерений

Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ (далее -ИМ-ВРЗ) в комплекте с термодиффузионными генераторами газовых смесей предназначены для воспроизведения единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014.

Источники микропотоков газов и паров ИМ-ВРЗ являются мерами 1-го разряда в соответствии с ГОСТ 8.578-2014.

Описание средства измерений

Принцип действия - термодиффузионный.

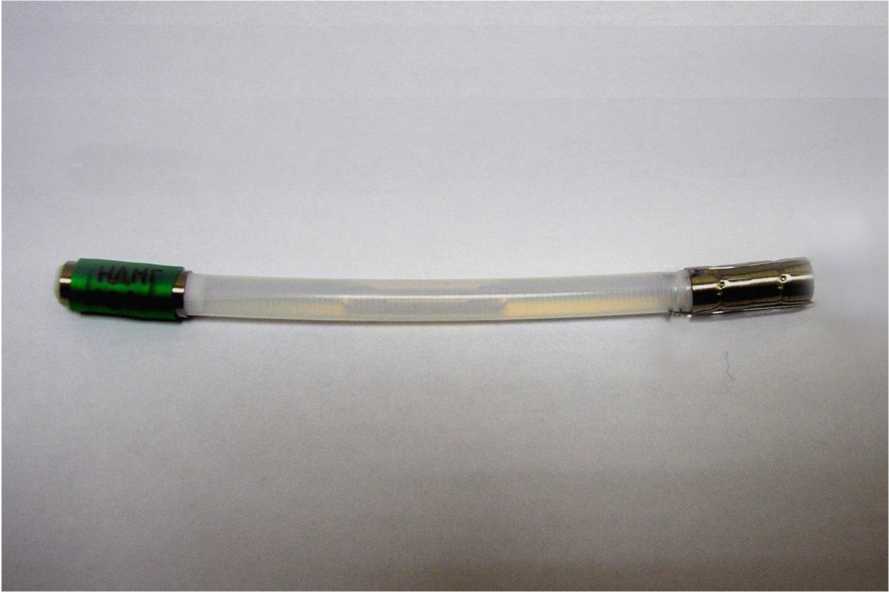

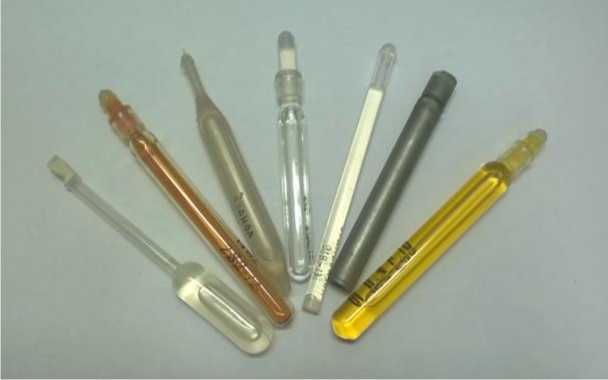

ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м³), получаемой с помощью генератора в комплекте с ИМ рассчитывается по формуле C=G/Q, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм³/мин.

ИМ различаются веществом, температурой применения и конструктивным исполнением. В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ. Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки или ампулы. Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).

ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Общий вид источников представлен на рисунках 1 и 2.

Рисунок 1 - Внешний вид источников микропотоков ИМ-ВРЗ, конструктивные исполнения А1, А2

Рисунок 2 - Внешний вид источников микропотоков ИМ-ВРЗ, конструктивное исполнение И

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Условное обозначение ИМ-ВРЗ	Вещество	Номинальное значение температуры, Тн, С^о	Конструк тивное исполнение	Диапазон производительности, Gii, мкг/мин	Температурный коэффициент (а), градус^-1
ИМ-ВРЗ-1-М-А2	Оксид пропилена СзНбО	40,0 60,0	А2 А2	от 0,1 до 2 от 2 до 10	0,025
ИМ-ВРЗ-2-М-Б	Оксид пропилена СзНбО	40,0 60,0	Б Б	от 0,1 до 2 от 2 до 10	0,025
	T етраэтилорто-	80,0	А2	от 0,2 до 1
ИМ-ВРЗ-3-М-А2	силикат (TEOS)	100,0	А2	от 1 до 5	0,025
	C8H20O4Si	120,0	А2	от 5 до 15
	T етраэтилорто-	80,0	Б	от 0,2 до 1
ИМ-ВРЗ-4-М-Б	силикат (TEOS)	100,0	Б	от 1 до 5	0,025
	C8H20O4Si	120,0	Б	от 5 до 15
ИМ-ВРЗ-5-М-А1	Малеиновый ангидрид С4Н2О3	80,0 90,0	А1 А1	от 0,1 до 0,5 от 0,5 до 2,5	0,025

Условное обозначение ИМ-ВРЗ	Вещество	Номинальное значение температуры, Тн, С^о	Конструктивное исполнение	Диапазон производительности, Gii, мкг/мин	Температурный коэффициент (а), градус^-1
	Малеиновый	80,0	А2	от 0,2 до 1
ИМ-ВРЗ-6-М-А2	ангидрид	100,0	А2	от 1 до 3	0,025
	С4Н2О3	120,0	А2	от 3 до 8
ИМ-ВРЗ-7-М-А2	н-Пропилацетат	80,0 90,0	А2 А2	от 1 до 5 от 5 до 10	0,025
	С5Н10О2	120,0	А2	от 8 до 15	0,025
ИМ-ВРЗ-8-М-Б	н-Пропилацетат С5Н10О2	80,0 90,0 120,0	Б Б Б	от 1 до 5 от 5 до 10 от 8 до 15	0,025
ИМ-ВРЗ-9-О-А1	Эпихлоргидрин C3H5CIO	100,0	А1	от 0,1 до 1	0,025
		60,0	А2	от 1 до 5
ИМ-ВРЗ-10-М-А2	Эпихлоргидрин	80,0	А2	от 5 до 10	0,025
ИМ-ВРЗ-10-М-А2	C3H5CIO	100,0	А2	от 10 до 20	0,025
		120,0	А2	от 20 до 30
		60,0	Б	от 1 до 5
ИМ-ВРЗ-11-М-Б	Эпихлоргидрин	80,0	Б	от 5 до 10	0,025
ИМ-ВРЗ-11-М-Б	C3H5CIO	100,0	Б	от 10 до 20	0,025
		120,0	Б	от 20 до 30
ИМ-ВРЗ-12-М-А2	\’,\’-диметилацетамид	100,0	А2	от 1 до 3	0,025
ИМ-ВРЗ-12-М-А2	C4H9 NO	120,0	А2	от 2 до 7	0,025
ИМ-ВРЗ-13-М-Б	\,\-диметилацетамид	100,0	Б	от 1 до 3	0,025
ИМ-ВРЗ-13-М-Б	C4H9 NO	120,0	Б	от 2 до 7	0,025
		80,0	А2	от 0,1 до 1
ИМ-ВРЗ-14-М-А2	Хлористый бензил	90,0	А2	от 1 до 3	0,025
ИМ-ВРЗ-14-М-А2	C7H7CI	100,0	А2	от 3 до 7	0,025
		120,0	А2	от 7 до 20
		80,0	Б	от 0,1 до 1
ИМ-ВРЗ-15-М-Б	Хлористый бензил	90,0	Б	от 1 до 3	0,025
ИМ-ВРЗ-15-М-Б	C7H7CI	100,0	Б	от 3 до 7	0,025
		120,0	Б	от 7 до 20
ИМ-ВРЗ-16-М-А2	1, 1, 1-трихлорэтан	90,0	Б	от 0,3 до 1	0,025
ИМ-ВРЗ-16-М-А2	C2H3CI3	100,0	Б	от 1 до 7	0,025
ИМ-ВРЗ-17-М-Б	1, 1, 1-трихлорэтан	90,0	Б	от 0,3 до 1	0,025
ИМ-ВРЗ-17-М-Б	C2H3CI3	100,0	Б	от 1 до 7	0,025
ИМ-ВРЗ-18-М-А2	Этиленгликоль	40,0	A2	от 0,1 до 0,5
ИМ-ВРЗ-18-М-А2	C2H6O2	80,0	A2	от 0,2 до 2
ИМ-ВРЗ-19-М-А2	Метилбромид	40,0	А2	от 0,1 до 2
ИМ-ВРЗ-19-М-А2	СН3ВГ	60,0	А2	от 2 до 10
	Фурфуриловый	30,0	И	от 0,5 до 1,5
ИМ-ВРЗ-20-М-И	спирт	35,0	И	от 1 до 3	0,051
	С5Н6О2	40,0	И	от 3 до 5
		60,0	А2	от 1 до 5
ИМ-ВРЗ-21-М-А2	Пиридин	80,0	А2	от 5 до 10
ИМ-ВРЗ-21-М-А2	C5H5N	100,0	А2	от 10 до 20
		120,0	А2	от 20 до 30

Условное обозначение ИМ-ВРЗ	Вещество	Номинальное значение температуры, Тн, С^о	Конструк тивное исполнение	Диапазон производительности, Ge, мкг/мин	Температурный коэффициент (а), градус^-1
		б0,0	А2	от 1 до 5
ИМ-ВРЗ-22-М-А2	Тетрагидротиофен	80,0	А2	от 5 до 10
ИМ-ВРЗ-22-М-А2	C4H8S	100,0	А2	от 10 до 20
		120,0	А2	от 20 до 30
ИМ-ВРЗ-23-М-А2	Этилгликольацетат СбНыОз	120,0	А2	от 1 до 5	-
ИМ-ВРЗ-24-М-И	Акриловая кислота	30,0	И	от 15 до 30	0,03б
ИМ-ВРЗ-24-М-И	C3H4O2	35,0	И	от 30 до 45	0,03б
ИМ-ВРЗ-25-М-А1	Этилхлорформиат	30,0	А1	от 0,1 до 0,5	0,053
ИМ-ВРЗ-25-М-А1	C3H5CIO2	35,0	А1	от 0,5 до 2	0,053
ИМ-ВРЗ-26-М-А2	Этилхлорформиат	30,0	А2	от 0,5 до 1	0,053
ИМ-ВРЗ-26-М-А2	C3H5CIO2	35,0	А2	от 1 до 5	0,053
Примечание - Конкретные значения производительности (Ge, мкг/мин)				приведены в паспорте на ИМ

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности (6о, %) ИМ (пределы допускаемой относительной погрешности значений производительности (Gh, мкг/мин), воспроизводимых источником микропотока) при производительности: Gh < 1,0 мкг/мин Gh > 1,0 мкг/мин	±7 ±5
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более	±15
Коэффициент функции влияния температуры на производительность ИМ при (Тн±1,0) оС (температурный коэффициент, а, градус-1)	указан в таблице 1
Пределы допускаемой относительной погрешности температурного коэффициента,%	±10

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Масса, г, не более	20
Заполнение ИМ веществом, не менее	70 % от полной вместимости
Содержание основного компонента в веществе для заполнения ИМ, %, не менее	99,0¹⁾
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, не менее	6000
Средний срок службы ИМ (интервал времени, в течение которого сохраняются метрологические характеристики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы), лет	3
¹¹ Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, разработанной и аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов.

Таблица 4 - Габаритные размеры и конструктивные исполнения ИМ

Условное обозначение исполнения	Особенность конструкции	Схема ИМ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм
А1	Трубка		от 15до 135	4
А2	Трубка		от 15до 135	от 6 до 8
Б	Ампула		от 90 до 95	10,5
И	Ампула	■ЕВ—-	от 50 до 110	от 11 до 14
Примечания: 1 Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные» или трубки из фторопласта 4 по ГОСТ 100007-80. 2 Б - ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод). 3 И - ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия».

Знак утверждения типа

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник микропотоков¹⁾	ИМ-ВРЗ	1 шт.
Контейнер	КТ-02-000-СБ	1 шт.
Паспорт	ШДЕК.418319.008 ПС	1 экз.
Методика поверки	-	1 экз.
Свидетельство о поверке	-	1 экз.
¹⁾ Исполнение и производительность ИМ определяются при заказе

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ШДЕК 418319.008 ТУ Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)

ИНН 7810728739 Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д.67, к.2, помещ. 5Н, лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo- monitoring.ru

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес: 190013, г. Санкт-Петербург, а/я 113

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « _3 » июня 2026 г. № 1_82

Лист № 1

Регистрационный № 68336-17 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники микропотоков газов и паров ИМ-ГП

Назначение средства измерений

Источники микропотоков газов и паров ИМ-ГП (далее - ИМ-) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Источники микропотоков газов и паров ИМ-ГП являются мерами 1-го разряда в соответствии с ГОСТ 8.578-2014.

Описание средства измерений

Принцип действия - термодиффузионный.

ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (масса вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м³), получаемой с помощью генератора в комплекте с ИМ рассчитывается по формуле С=в^, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм³/мин.

ИМ различаются веществом, температурой применения и конструктивным исполнением.

В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ.

Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы, металлического или стеклянного резервуара с фторопластовой насадкой, металлического резервуара с внутренней газопроницаемой трубкой или полиэтиленовой пипетки.

Общий вид ИМ представлен на рисунке 1.

Пломбирование ИМ не предусмотрено.

Рисунок 1 - Общий вид источников микропотоков газов и паров ИМ различных конструктивных исполнений

Метрологические и технические характеристики

1 Диапазоны производительности ИМ, номинальное значение температуры (Тн, °С) и температурный коэффициент (а, град^-1), метрологические характеристики приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики ИМ

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-00- М- Г1	Диоксид азота NO2	30,0 35,0	Г1 Г1	от 0,2 до 3 от 0,5 до 4	0,032	ШДЕК.418319.011
ИМ-ГП-01 - О - Г2	Диоксид азота NO2	30,0	Г2	от 3 до 6	0,032	ШДЕК.418319.011-01
ИМ-ГП-03 - М- А2	Сероводород H2S	30,0 35,0	А2 А2	от 0,7 до 3 от 2 до 4	0,029	ШДЕК.418319.011-02
ИМ-ГП-05- М - А2	Диоксид серы SO2	30,0 35,0 40,0	А2 А2 А2	от 0,5 до 6 от 5 до 9 от 5 до 12	0,029	ШДЕК.418319.011-03
ИМ-ГП-06 -М - А2	Аммиак NH3	30,0 35,0 40,0	А2 А2 А2	от 0,6 до 4 от 3 до 7 от 2 до 7	0,032	ШДЕК.418319.011-04
ИМ-ГП-07 - М -А2	Этилмеркаптан C2H5SH	60,0 70,0 80,0 100,0 120,0	А2 А2 А2 А2 А2	от 0,1 до 1 от 0,5 до 2 от 1 до 8 от 2 до 20 от 10 до 35	0,032	ШДЕК.418319.011-05
ИМ-ГП-08 - М - Г1	Хлор C12	30,0 35,0	Г1 Г1	от 0,2 до 3 от 0,5 до 5	0,032	ШДЕК.418319.011-06
ИМ-ГП-09 - М- А2	Хлор C12	30,0 35,0	А2 А2	от 3 до 10 от 10 до 15	0,032	ШДЕК.418319.011-07

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-10 - М - Б	Акрилонитрил	80,0	Б	от 0,6 до 3	0,032	ШДЕК.418319.011-
ИМ-ГП-10 - М - Б	CH3CHCN	90,0	Б	от 2 до 6	0,032	159
		50,0	А2	от 0,1 до 0.2
		60,0	А2	от 0,1 до 1
ИМ-ГП-11 - М- А2	Ацетон	70,0	А2	от 0,7 до 5	0,032	ШДЕК.418319.011-08
	CH3COOH3	80,0	А2	от 0,7 до 5	0,032	ШДЕК.418319.011-08
		90,0	А2	от 4 до 10
		100,0	А2	от 10 до 20
ИМ-ГП-12 - М - Б	Ацетон CH3COOH3	80,0 90,0	Б Б	от 4 до 9 от 9 до 12	0,032	ШДЕК.418319.011-09
	Ацетон CH3COOH3	100,0	Б	от 12 до 20
ИМ-ГП-13 - М - Б	Ацетонитрил	80,0	Б	от 1 до 4	0,032	ШДЕК.418319.011-
ИМ-ГП-13 - М - Б	CH3CN	100,0	Б	от 4 до 10	0,032	112
		50,0	А2	от 0,1 до 0,5
		60,0	А2	от 0,1 до 1,5
ИМ-ГП-14 - М- А2	Бензол	70,0	А2	от 0,1 до 2	0,032	ШДЕК.418319.011-10
ИМ-ГП-14 - М- А2	C6H6	80,0	А2	от 0,1 до 5	0,032	ШДЕК.418319.011-10
		90,0	А2	от 4 до 15
		100,0	А2	от 15 до 30
	Бензол СбНб	80,0	Б	от 2 до 8
ИМ-ГП-15 - М - Б		90,0	Б	от 8 до 20	0,032	ШДЕК.418319.011-11
		100,0	Б	от 20 до 30
		80,0	А2	от 0,1 до 0,6
ИМ-ГП-16 - М - А2	Бутанол	90,0	А2	от 0,5 до 2	0,032	ШДЕК.418319.011-12
ИМ-ГП-16 - М - А2	C3H7CH2OH	100,0	А2	от 0,5 до 4	0,032	ШДЕК.418319.011-12
		120,0	А2	от 4 до 10
	Бутанол C3H7CH2OH	100,0	Б	от 1 до 3
ИМ-ГП-17 - М - Б		110,0	Б	от 3 до 7	0,032	ШДЕК.418319.011-13
		120,0	Б	от 7 до 10
		70,0	А2	от 0,1 до 1
	Бутилацетат CH3COOC4H9	80,0	А2	от 0,1 до 3
ИМ-ГП-18 - М- А2	Бутилацетат CH3COOC4H9	100,0 110,0	А2 А2	от 2 до 4 от 4 до 10	0,032	ШДЕК.418319.011-14
		120,0	А2	от 10 до 20
		90,0	Б	от 1 до 5
ИМ-ГП-19 - М - Б	Бутилацетат CH3COOC4H9	100,0 105,0 110,0	Б Б Б	от 5 до 7 от 7 до 10 от 10 до 15	0,032	ШДЕК.418319.011-15
		120,0	Б	от 15 до 25
ИМ-ГП-20 - 0 - Б	Бутилмеркаптан C4H9SH	100,0 105,0	Б Б Б	от 4 до 6 от 5 до 10	0,032	ШДЕК.418319.001- 113
	Бутилмеркаптан C4H9SH	110,0	Б Б Б	от 10 до 15		ШДЕК.418319.001- 113
ИМ-ГП-21 - М - Б	Винилхлорид	35,0	Б	от 0,5 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-21 - М - Б	CH2CHCI	40,0	Б	от 1 до 5	0,032	160

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
		60,0	А2	от 0,1 до 1
	Гексан C6H14	80,0	А2	от 0,3 до 4
ИМ-ГП-22 - М- А2	Гексан C6H14	90,0 100,0	А2 А2	от 2 до 6 от 6 до 10	0,032	ШДЕК.418319.011-16
		110,0	А2	от 10 до 30
	Гексан	80,0	Б	от 1 до 5
	C6H14	90,0	Б	от 5 до 8
ИМ-ГП-23 - М - Б		95,0	Б	от 8 до 12	0,032	ШДЕК.418319.011-17
		100,0	Б	от 12 до 16
		110,0	Б	от 16 до 30
		80,0	А2	от 0,1 до 0,4
ИМ-ГП-24 - М -А2	Декан C10H22	90,0 110,0	А2 А2	от 0,1 до 2 от 2 до 8	0,032	ШДЕК.418319.011-18
		120,0	А2	от 4 до 16
ИМ-ГП-25 - О - Б	Декан C10H22	120,0	Б	от 4 до 6	0,032	ШДЕК.418319.011-19
		80,0	А2	от 0,5 до 5
ИМ-ГП-26 - М- А2	Дихлорэтан C2H4Cl2	90,0 100,0	А2 А2	от 3 до 6 от 6 до 10	0,032	ШДЕК.418319.011-20
		110,0	А2	от 10 до 30
		70,0	Б	от 1,5 до 2
		75,0	Б	от 2 до 4
ИМ-ГП-27 - М - Б	Дихлорэтан C2H4Cl2	80,0 90,0	Б Б	от 4 до 6 от 6 до 10	0,032	ШДЕК.418319.011-21
		100,0	Б	от 10 до 20
		110,0	Б	от 20 до 30
		80,0	А2	от 0,5 до 1
ИМ-ГП-28 - М -А2	Изопропанол	90,0	А2	от 0,1 до 2	0,032	ШДЕК.418319.011-22
ИМ-ГП-28 - М -А2	CH3CHOHCH3	100,0	А2	от 0,5 до 5	0,032	ШДЕК.418319.011-22
		110,0	А2	от 5 до 15
		90,0	Б	от 1 до 2
ИМ-ГП-29 - М - Б	Изопропанол	100,0	Б	от 2 до 3	0,032	ШДЕК.418319.011-23
ИМ-ГП-29 - М - Б	CH3CHOHCH3	110,0	Б	от 3 до 5	0,032	ШДЕК.418319.011-23
		120,0	Б	от 5 до 15
		80,0	А2	от 0,1 до 2
ИМ-ГП-30 - М- А2	о - ксилол	90,0	А2	от 0,5 до 6	0,032	ШДЕК.418319.011-24
ИМ-ГП-30 - М- А2	C6H4(CH3)2	100,0	А2	от 2 до 7	0,032	ШДЕК.418319.011-24
		110,0	А2	от 7 до 30
		90,0	Б	от 1 до 3
ИМ-ГП-31 - М - Б	о - ксилол	100,0	Б	от 3 до 7	0,032	ШДЕК.418319.011-25
ИМ-ГП-31 - М - Б	C6H4(CH3)2	110,0	Б	от 7 до 17	0,032	ШДЕК.418319.011-25
		120,0	Б	от 17 до 30

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
		80,0	А2	от 0,1 до 2
ИМ-ГП-32 - М- А2	м - ксилол	90,0	А2	от 0,5 до 8	0,032	ШДЕК.418319.011-26
ИМ-ГП-32 - М- А2	C6H4(CH3)2	100,0	А2	от 2 до 7	0,032	ШДЕК.418319.011-26
		120,0	А2	от 7 до 30
		90,0	Б	от 1 до 3
ИМ-ГП-33 - М - Б	м - ксилол	100,0	Б	от 3 до 9	0,032	ШДЕК.418319.011-27
ИМ-ГП-33 - М - Б	C6H4(CH3)2	110,0	Б	от 9 до 20	0,032	ШДЕК.418319.011-27
		120,0	Б	от 20 до 35
		70,0	А2	от 0,1 до 1
		80,0	А2	от 0,2 до 4
ИМ-ГП-34 - М- А2	п - ксилол C6H4(CH3)2	90,0 100,0	А2 А2	от 2 до 6 от 2 до 7	0,032	ШДЕК.418319.011-28
		120,0	А2	от 7 до 30
		80,0	Б	от 1 до 2
		90,0	Б	от 2 до 6
ИМ-ГП-35 - М - Б	п - ксилол C6H4(CH3)2	100,0 110,0	Б Б	от 4 до 13 от 13 до 30	0,032	ШДЕК.418319.011-29
		120,0	Б	от 20 до 40
		60,0	А2	от 0,1 до 2
		70,0	А2	от 0,1 до 4
ИМ-ГП-36 - М -А2	Метанол	80,0	А2	от 0,3 до 4	0,032	ШДЕК.418319.011-30
ИМ-ГП-36 - М -А2	CH3OH	90,0	А2	от 2 до 6	0,032	ШДЕК.418319.011-30
		100,0	А2	от 6 до 10
		110,0	А2	от 10 до 20
		80,0	Б	от 1 до 5
ИМ-ГП-37 - М - Б	Метанол	90,0	Б	от 5 до 10	0,032	ШДЕК.418319.011-31
ИМ-ГП-37 - М - Б	CH3OH	100,0	Б	от 10 до 20	0,032	ШДЕК.418319.011-31
		110,0	Б	от 13 до 26
		30,0	А2	от 0,1 до 0,2
		35,0	А2	от 0,1 до 0,5
ИМ-ГП-38 - М- А2	Метилмеркаптан CH3SH	40,0 50,0	А2 А2	от 0,1 до 2 от 2 до 5	0,032	ШДЕК.418319.011-32
		60,0	А2	от 1 до 7
		70,0	А2	от 7 до 14
ИМ-ГП-39 -О-Г2	Сероокись углерода	30	Г2	от 10 до 20	0,032	ШДЕК.418319.011-33
	COS
	Метилметакри-	60,0	Б	от 0,2 до 1
ИМ-ГП-40 - М - Б	лат CH2CHOHCH3	70,0	Б	от 1 до 5	0,032	ЛДЕК.418319.011-161
ИМ-ГП-41 - М - А2	Сероуглерод CS2	40,0 60,0	А2 А2	от 0,15 до 3 от 2 до 10	0,032	ШДЕК.418319.011-34
	Сероуглерод CS2	80,0	А2	от 10 до 15
ИМ-ГП-42 - М - Б	Сероуглерод CS2	60,0 70,0	Б Б	от 2 до 10 от 10 до 15	0,032	ШДЕК.418319.011-35

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-43 - М -А2	Тетрахлорэтилен C2Cl4	70,0 80,0 90,0	А2 А2 А2	от 0,1 до 1 от 0,6 до 8 от 8 до 15	0,032	ШДЕК.418319.011-36
ИМ-ГП-44 - М - Б	Тетрахлорэтилен C2Cl4	80,0 90,0 100,0	Б Б Б	от 2 до 8 от 8 до 15 от 15 до 30	0,032	ШДЕК.418319.011-37
		60,0	А2	от 0,1 до 0,8
		70,0	А2	от 0,1 до 2
ИМ-ГП-45 - М -А2	Толуол C6H5CH3	80,0 90,0	А2 А2	от 0,2 до 3 от 1 до 6	0,032	ШДЕК.418319.011-38
		100,0	А2	от 2 до 7
		120,0	А2	от 7 до 30
		80,0	Б	от 1 до 2
ИМ-ГП-46 - М - Б	Толуол C6H5CH3	90,0 100,0	Б Б	от 2 до 10 от 10 до 20	0,032	ШДЕК.418319.011-39
		110,0	Б	от 15 до 30
	Трихлорэтилен C2HCI3	60,0	А2	от 0,1 до 1
ИМ-ГП-47 - М - А2	Трихлорэтилен C2HCI3	70,0 80,0	А2 А2	от 1 до 7 от 7 до 15	0,032	ШДЕК.418319.011-40
		60,0	Б	от 1 до 4
ИМ-ГП-48 - М - Б	Трихлорэтилен C2HCl3	70,0 80,0	Б Б	от 4 до 8 от 8 до 20	0,032	ШДЕК.418319.011-41
		90,0	Б	от 20 до 32
ИМ-ГП-49 - М - Б	Хлорбензол	90	Б	от 1 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-49 - М - Б	C6H5CI	100,0	Б	от 2 до 10	0,032	114
	Хлористый	50,0	А2	от 0,5 до 2
ИМ-ГП- 50- М -А2	метилен	60,0	А2	от 2 до 4	0,032	ШДЕК.418319.011-42
	CH2CI2	70,0	А2	от 4 до 8
	Хлористый метилен CH2Cl2	50,0	Б	от 0,5 до 2
ИМ-ГП-51 - М - Б		60,0	Б	от 2 до 6	0,032	ШДЕК.418319.011-43
		70,0	Б	от 6 до 12
ИМ5-ГП-52 - М - Б	Хлористый этил	40,0	Б	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ5-ГП-52 - М - Б	C2H5C1	50,0	Б	от 2 до 15	0,032	115
		50,0	А2	от 0,1 до 0,5
ИМ-ГП-53 - М -А2	Хлороформ CHCl3	60,0 70,0 80,0	А2 А2 А2	от 0,2 до 1 от 1 до 4 от 3 до 8	0,032	ШДЕК.418319.011-44
		90,0	А2	от 8 до 15
ИМ-ГП-54 - М - Б	Хлороформ CHCl3	60,0 70,0 80,0	Б Б Б	от 1 до 3 от 3 до 6 от 6 до 15	0,032	ШДЕК.418319.011-45
	Циклогексан СбН12	80,0	А2	от 0,1 до 2
ИМ-ГП-55 - М -А2	Циклогексан СбН12	100,0 110,0	А2 А2	от 2 до 12 от 10 до 20	0,032	ШДЕК.418319.011-46

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
		90,0	Б	от 1 до 2
ИМ-ГП-56 - М - Б	Циклогексан C6H12	100,0 110,0	Б Б	от 2 до 6 от 6 до 20	0,032	ШДЕК.418319.011-47
		120,0	Б	от 20 до 30
ИМ-ГП-57 - М - Б	Циклогексанол	110,0	Б	от 0,5 до 1	0,032	ШДЕК.418319.011-
ИМ-ГП-57 - М - Б	СбНцОН	120,0	Б	от 1 до 3	0,032	116
ИМ-ГП-58 - М -А2	Циклогексанон СбНюО	100,0 110,0 120,0	А2 А2 А2	от 0,1 до 3 от 3 до 6 от 6 до 13	0,032	ШДЕК.418319.011-48
ИМ-ГП-59 - М - Б	Циклогексанон СбНюО	100,0 120,0	Б Б	от 1 до 3 от 3 до 9	0,032	ШДЕК.418319.011-49
	Четыреххлористый углерод CCl4	60,0	А2	от 0,1 до 0,5
ИМ-ГП-60 - М -А2		70,0 80,0	А2 А2	от 0,5 до 2 от 1 до 5	0,032	ШДЕК.418319.001-50
		100,0	А2	от 5 до 30
ИМ-ГП-61 - М - Б	Четыреххлористый углерод CCl4	70,0 80,0 90,0	Б Б Б	от 1 до 3 от 3 до 6 от 6 до 20	0,032	ШДЕК.418319.011-51
	Четыреххлористый углерод CCl4	100,0	Б	от 20 до 30
		80,0	А2	от 0,1 до 2
ИМ-ГП-62 - М -А2	Этанол	90,0	А2	от 2 до 5	0,032	ШДЕК.418319.011-52
ИМ-ГП-62 - М -А2	C2H5OH	100,0	А2	от 5 до 7	0,032	ШДЕК.418319.011-52
		120,0	А2	от 7 до 20
		90,0	Б	от 3 до 4
ИМ-ГП-63 - М - Б	Этанол	100,0	Б	от 4 до 10	0,032	ШДЕК.418319.011-53
ИМ-ГП-63 - М - Б	C2H5OH	110,0	Б	от 10 до 20	0,032	ШДЕК.418319.011-53
		120,0	Б	от 20 до 26
		60,0	А2	от 0,1 до 0,7
ИМ-ГП-64 - М -А2	Этилацетат	80,0	А2	от 0,7 до 4	0,032	ШДЕК.418319.011-54
ИМ-ГП-64 - М -А2	CH3COOC2H5	90,0	А2	от 3 до 7	0,032	ШДЕК.418319.011-54
		100,0	А2	от 7 до 10
		70,0	Б	от 1 до 3
ИМ-ГП-65 - М - Б	Этилацетат	80,0	Б	от 3 до 6	0,032	ШДЕК.418319.011-55
ИМ-ГП-65 - М - Б	CH3COOC2H5	90,0	Б	от 6 до 15	0,032	ШДЕК.418319.011-55
		100,0	Б	от 15 до 30
		70,0	А2	от 0,1 до 0,5
ИМ-ГП-66 - М -А2	Этилбензол	80,0	А2	от 0,1 до 2	0,032	ШДЕК.418319.011-56
ИМ-ГП-66 - М -А2	C6H5C2H5	90,0	А2	от 2 до 5	0,032	ШДЕК.418319.011-56
		100,0	А2	от 5 до 10
		80,0	Б	от 1 до 2
	Этилбензол	90,0	Б	от 2 до 5
ИМ-ГП-67 - М - Б	C6H5C2H5	100,0	Б	от 5 до 11	0,032	ШДЕК.418319.011-57
	C6H5C2H5	110,0	Б	от 11 до 20
		120,0	Б	от 20 до 30

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-68 - О - А2	Кумол (изопропилбензол) C6H5CH(CH3)2	120,0	А2	от 2 до 8	0,032	ШДЕК.418319.011-58
ИМ-ГП-69 - М - Б	Кумол (изопропилбензол) СбН5СН(СНз)2	100,0 120,0	Б Б	от 1 до 1,5 от 1,5 до 8	0,032	ШДЕК.418319.011-59
ИМ-ГП-70 - О - Б	Псевдокумол (1, 2, 4 триме-тилбензол СбН5(СНз)з	100,0	Б	от 0,3 до 0,7	0,032	ШДЕК.418319.011- 162
ИМ-ГП-71 - М - Б	Стирол С6Н5С2Н3	60,0 80,0 90,0 100,0	Б Б Б Б	от 0,1 до 0,5 от 0,5 до 2 от 2 до 3 от 3 до 5	0,032	ШДЕК.418319.011- 163
ИМ-ГП-72 - М - Б	Пропилмеркаптан CH3(CH2)2SH	80,0 90,0 100,0	Б Б Б	от 1 до 3 от 3 до 7 от 7 до 15	0,032	ШДЕК.418319.011- 117
ИМ-ГП-73 - М -А2	Пропилмеркаптан CH3(CH2)2SH	50,0 60,0 70,0 80,0 90,0	А2 А2 А2 А2 А2	от 0,05 до 0,1 от 0,1 до 0,5 от 0,5 до 1,5 от 1,5 до 5 от 5 до 10	0,032	ШДЕК.418319.011-60
ИМ-ГП-74 - М - Б	Диметилсульфид (CH3)2S	70,0 80,0	Б Б	от 1 до 3 от 3 до 7	0,032	ШДЕК.418319.011-61
ИМ-ГП-75 -О- А2	Диметилсульфид (CH3)2S	50,0 60,0 70,0	А2 А2 А2	от 0,1 до 0,5 от 0,1 до 1 от 0,3 до 6	0,032	ШДЕК.418319.011-62
ИМ-ГП-76 - М - Б	Диметилдисульфид (CH3)2S2	100,0 110,0	Б Б	от 2 до 5 от 5 до 12	0,032	ШДЕК.418319.011-63
ИМ-ГП-77 - М - А2	Диметилдисульфид (CH3)2S2	70,0 90,0 100,0	А2 А2 А2	от 0,15 до 0,6 от 0,6 до 5 от 1 до 5	0,032	ШДЕК.418319.011-64
ИМ-ГП-78 - О - Б	Бензонитрил C6H5CN	100,0	Б	от 0,8 до 1,2	0,032	ШДЕК.418319.011- 164
ИМ-ГП-79 - М - Б	Моноэтанол-амин NH2(CH2)2OH	90,0 100,0	Б Б	от 0,1 до 1 от 0,2 до 5	0,032	ШДЕК.418319.011- 165

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-80 - О - Б	1,2 дихлорэти-лен CHCl == CHCl	55,0	Б	от 1,2 до 1,6	0,032	ШДЕК.418319.011- 166
ИМ-ГП-81 - М - А2	Пентан	80,0	А2	от 0,5 до 2	0,032	ШДЕК.418319.011-65
ИМ-ГП-81 - М - А2	C5H12	90,0	А2	от 2 до 15	0,032	ШДЕК.418319.011-65
ИМ-ГП-82 - М - Б	Пентан	80,0	Б	от 2,5 до 4	0,032	ШДЕК.418319.011-66
ИМ-ГП-82 - М - Б	C5H12	90,0	Б	от 4 до 16	0,032	ШДЕК.418319.011-66
		80,0	А2	от 0,1 до 3
ИМ-ГП-83 - М - А2	Гептан	90,0	А2	от 2 до 6	0,032	ШДЕК.418319.011-67
ИМ-ГП-83 - М - А2	C7H16	110,0	А2	от 6 до 15	0,032	ШДЕК.418319.011-67
		120,0	А2	от 15 до 30
ИМ-ГП-84 - М - Б	Гептан	110,0	Б	от 10 до 15	0,032	ШДЕК.418319.011-68
ИМ-ГП-84 - М - Б	C7H16	120,0	Б	от 15 до 30	0,032	ШДЕК.418319.011-68
		80,0	А2	от 0,5 до 2
ИМ-ГП-85 - М - А2	Октан	90,0	А2	от 0,5 до 5	0,032	ШДЕК.418319.011-69
ИМ-ГП-85 - М - А2	C8H18	100,0	А2	от 2 до 10	0,032	ШДЕК.418319.011-69
		110,0	А2	от 8 до 15
ИМ-ГП-86 - М - Б	Октан	110,0	Б	от 2 до 10	0,032	ШДЕК.418319.011-70
ИМ-ГП-86 - М - Б	C8H18	120,0	Б	от 8 до 25	0,032	ШДЕК.418319.011-70
		80,0	А2	от 0,1 до 1
ИМ-ГП-87 - М - А2	Нонан	100,0	А2	от 1 до 2	0,032	ШДЕК.418319.011-71
ИМ-ГП-87 - М - А2	C9H20	110,0	А2	от 2 до 5	0,032	ШДЕК.418319.011-71
		120,0	А2	от 5 до 12
ИМ-ГП-88 - М - Б	Нонан C9H20	110,0 120,0	Б Б	от 1 до 5 от 5 до 15	0,032	ШДЕК.418319.011-72
	Фенол	80,0	А2	от 0,1 до 0,2
ИМ-ГП-89 - М - А2	C6H5OH	100,0 110,0	А2 А2	от 0,1 до 3 от 1 до 5	0,032	ШДЕК.418319.011-73
		120,0	А2	от 5 до 15
		80,0	Б	от 0,8 до 1,6
ИМ-ГП-90 - М - Б	Метилэтилкетон	90,0	Б	от 1,6 до 5	0,032	ШДЕК.418319.011-
ИМ-ГП-90 - М - Б	CH3COCH2CH3	90,0	Б	от 1,6 до 5	0,032	167
	CH3COCH2CH3	100,0	Б	от 5 до 20
ИМ-ГП-91 - О - Б	Акролеин	60,0	Б	от 0,8 до 1,5	0,032	ШДЕК.418319.011-
ИМ-ГП-91 - О - Б	CH2 == CH-CHO	60,0		от 0,8 до 1,5	0,032	168
ИМ-ГП-92 - М - Б	Этилцеллозольв	100,0	Б	от 0,5 до 1,5	0,032	ШДЕК.418319.011-74
ИМ-ГП-92 - М - Б	C2H5OCH2CH2OH	120,0	Б	от 1 до 7	0,032	ШДЕК.418319.011-74
ИМ-ГП-93 - О - А2	Этилцеллозольв C2H5OCH2CH2OH	120,0	А2	от 1 до 7	0,032	ШДЕК.418319.011-75
ИМ-ГП-94 - М- А2	Формальдегид CH2O	80,0 90,0	А2 А2	от 0,1 до 1 от 0,5 до 2,7	0,032	ШДЕК.418319.011-76
ИМ-ГП-95 - О - А2	Ундекан C11H24	120,0	А2	от 4 до 7	0,032	ШДЕК.418319.011-77
ИМ-ГП-96 - О - Б	Ундекан	120,0	Б	от 4 до 7	0,032	ШДЕК.418319.011-78
ИМ-ГП-96 - О - Б	C11H24	120,0	Б	от 4 до 7	0,032	ШДЕК.418319.011-78

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-97 - м - А2	Нафталин C10H8	100,0 120,0	А2 А2	от 0,5 до 2 от 1 до 12	0,032	ШДЕК.418319.011-79
ИМ-ГП-98 - м- А2	Тридекан C13H28	110,0 120,0	А2 А2	от 0,1 до 0,5 от 0,5 до 5	0,032	ШДЕК.418319.011-80
ИМ-ГП-99 - О - Б	Тридекан C13H28	120,0	Б	от 1 до 2	0,032	ШДЕК.418319.011-81
ИМ-ГП-100 -М-А2	Диэтиловый эфир C2H5OC2H5	30,0 100,0	А2 А2	от 0,1 до 1 от 1 до 25	0,032	ШДЕК.418319.011-82
ИМ-ГП-101 - М - Б	Диэтиловый эфир C2H5OC2H5	30,0 100,0	Б Б	от 0,1 до 1,0 от 1 до 25	0,032	ШДЕК.418319.011-83
ИМ-ГП-102 -М-А2	Додекан C13H28	110,0 120,0	А2 А2	от 0,1 до 4 от 1 до 5	0,032	ШДЕК.418319.011-84
ИМ-ГП-103 - М - Б	Додекан C13H28	110,0 120,0	Б Б	от 0,5 до 2 от 2 до 5	0,032	ШДЕК.418319.011-85
ИМ-ГП-104 -М-А2	Уксусная кислота СНзСООН	80,0 90,0 100,0	А2 А2 А2	от 0,5 до 3 от 3 до 5 от 5 до 15	0,032	ШДЕК.418319.011-86
ИМ-ГП-105 - М - Б	Уксусная кислота СНзСООН	90,0 100,0 110,0	Б Б Б	от 1 до 5 от 5 до 12 от 12 до 25	0,032	ШДЕК.418319.011-87
ИМ-ГП-106 -М-А2	Вода Н2О	75,5 100,0	А2 А2	от 0,5 до 1 от 1 до 4	0,034	ШДЕК.418319.011-88
ИМ-ГП-107 - М - Д	Хлористый водород HCl	30,0 35,0	Д Д	от 0,1 до 1 от 0,5 до 3	-	ШДЕК.418319.011-89
ИМ-ГП-108 - М - Е	Хлористый водород HCl	30,0 35,0	Е Е	от 1 до 10 от 2 до 15	-	ШДЕК.418319.011-90
ИМ-ГП-109 -О-Д	Сероокись углерода COS	30,0	Д	от 0,2 до 0,3	-	ШДЕК.418319.011-91
ИМ-ГП-110 -О -Г1	Сероводород H2S	30,0	Г1	от 0,05 до 0,7	0,029	ШДЕК.418319.011-92
ИМ-ГП-111 -М -Г2	Сероводород H2S	30,0 35,0	Г2 Г2	от 1 до 2 от 2 до 3	0,029	ШДЕК.418319.011-93
ИМ-ГП-112 - О - Д	Сероводород H2S	40,0	Д	от 0,1 до 0,2	0,029	ШДЕК.418319.011-94
ИМ-ГП-113- О- Г1	Диоксид серы SO2	30,0	Г1	от 0,05 до 0,7	0,029	ШДЕК.418319.011-95
ИМ-ГП-114 -М -Г2	Диоксид серы SO2	30,0 35,0	Г2 Г2	от 1 до 2 от 2 до 3	0,029	ШДЕК.418319.011-96
ИМ-ГП-115 - О - Д	Диоксид серы SO2	40,0	^Д	от 0,1 до 0,2	0,029	ШДЕК.418319.011-97
ИМ-ГП-116 - О - Д	Аммиак NH3	40,0	^Д	от 0,1 до 0,2	0,032	ШДЕК.418319.011-98

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
	Аммиак	30,0	Г1	от 0,05 до
ИМ-ГП-117 -М -Г1	NH₃	35,0	Г1	0,6	0,032	ШДЕК.418319.011-99
	NH₃	35,0		от 0,3 до 0,8
ИМ-ГП-118 -М -Г2	Аммиак	30,0	Г2	от 1 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-118 -М -Г2	NH3	35,0	Г2	от 2 до 3	0,032	100
ИМ-ГП-119 -М -А2	Ацетонитрил	80,0	А2	от 1 до 4	0,032	ШДЕК.418319.011-
ИМ-ГП-119 -М -А2	CH3CN	100,0	А2	от 4 до 10	0,032	101
ИМ-ГП-120 -М -А2	Бутилмеркаптан	60,0	А2	от 0,1 до 0,5	0,032	ШДЕК.418319.011-
ИМ-ГП-120 -М -А2	C4H7SH	80,0	А2	от 0,5 до 2	0,032	102
		50,0	А2	от 0,1 до 0,5
ИМ-ГП-121 -М -А2	Хлорбензол	60,0	А2	от 0,1 до 1	0,032	ШДЕК.418319.011-
ИМ-ГП-121 -М -А2	C6H5Cl	70,0	А2	от 0,5 до 1	0,032	103
		80,0	А2	от 1 до 3
		50,0	А2	от 0,1 до 0,5
ИМ-ГП-121 -М -А2	Хлорбензол	60,0 70,0	А2 А2	от 0,1 до 1 от 0,5 до 1	0,032	ШДЕК.418319.011-
	C6H5Cl	60,0 70,0	А2	от 0,1 до 1 от 0,5 до 1	0,032	103
	C6H5Cl	80,0	А2	от 1 до 3
		90,0	А2	от 3 до 10
ИМ-ГП-122 -М -А2	Хлористый этил	40,0	А2	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-122 -М -А2	C2H5C1	50,0	А2	от 2 до 10	0,032	104
	Циклогексанол C6H11OH	100,0	А2	от 0,1 до 1		ШДЕК.418319.011- 169
ИМ-ГП-123 -М -А2		110,0	А2	от 0,1 до 2	0,032
		120,0	А2	от 1 до 5
ИМ-ГП-124 -М -А2	Метилэтилкетон	80,0	А2	от 0,8 до 1,6	0,032	ШДЕК.418319.011-
ИМ-ГП-124 -М -А2	Метилэтилкетон	90,0	А2	от 1,6 до 5		ШДЕК.418319.011-
	СН3СОСН2СН3	90,0	А2	от 1,6 до 5		105
	СН3СОСН2СН3	100,0	А2	от 5 до 15
ИМ-ГП-125 -М -А1	Сероводород	30,0	А1	от 0,1 до 3	0,029	ШДЕК.418319.011-
ИМ-ГП-125 -М -А1	H2S	35,0	А1	от 0,6 до 4	0,029	106
	Изоамиловый					ШДЕК.418319.011- 107
ИМ-ГП-126 -О -А2	спирт	110,0	А2	от 0,3 до 2	0,032
ИМ-ГП-126 -О -А2	(CH3 )2CH(CH2 )2О Н
ИМ-ГП-127 -М -А2	Винилацетат	60,0	А2	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-127 -М -А2	СН3СООСНСН2	70,0	А2	от 2 до 5	0,032	108
	Пинаколиновый
ИМ-ГП-128- O- Б	спирт	110,0	Б	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-128- O- Б	(СН3)3ССНОНСН 3	110,0	Б	от 0,3 до 2	0,032	170
ИМ-ГП-129 -О -А2	Муравьиная кислота	80,0	А2	от 0,3 до 2	0,032	ШДЕК.418319.011- 109
	НСООН					ШДЕК.418319.011- 109
ИМ-ГП-130 -М -А2	Фтористый водород	30,0 35,0	А2 А2	от 0,3 до 3 от 0,4 до 4	0,026	ШДЕК.418319.011- 110
	HF	40,0	А2	от 0,6 до 6		ШДЕК.418319.011- 110

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
	Пинаколиновый					ШДЕК.418319.011- 111
ИМ-ГП-131 - О- А2	спирт	110,0	А2	от 0,3 до 2	0,026
	(СН3)3ССНОНСН3
ИМ-ГП-132 - О - Д	Диоксид азота NO2	40,0	Д	от 0,1 до 0,2	0,032	ШДЕК.418319.011- 118
ИМ-ГП-133 -М -Г2	Диоксид азота	35,0	Г2	от 3 до 10	0,032	ШДЕК.418319.011-
ИМ-ГП-133 -М -Г2	NO2	40,0	Г2	от 10 до 15	0,032	119
ИМ-ГП-134 -М -А2	Оксид этилена	40,0	А2	от 0,1 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-134 -М -А2	С2Н4О	60,0	А2	от 2 до 10	0,032	120
ИМ-ГП-135 - М - Б	Оксид этилена	40,0	Б	от 0,1 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-135 - М - Б	С2Н4О	60,0	Б	от 2 до 10	0,032	121
		50,0 60,0 80,0	А2	от 0,1 до 0,5
ИМ-ГП-136 -М -А2	Тиофен	50,0 60,0 80,0	А2	от 0,1 до 1	0,032	ШДЕК.418319.011-
ИМ-ГП-136 -М -А2	C4H4S	90,0	А2	от 1 до 4	0,032	122
		90,0	А2	от 4 до 10
ИМ-ГП-137 - М - Б	Тиофен	90,0	Б	от 3 до 8	0,032	ШДЕК.418319.011-
ИМ-ГП-137 - М - Б	C4H4S	100,0	Б	от 8 до 20	0,032	123
ИМ-ГП-138 -М -А2	Ацетальдегид СН3СНО	40,0 50,0	А2 А2	от 0,1 до 0,7 от 0,7 до 4	0,032	ШДЕК.418319.011- 124
	Ацетальдегид СН3СНО	70,0	А2	от 4 до 10
ИМ-ГП-139 - М - Б	Ацетальдегид	35,0 50,0	Б Б	от 0,3 до 2 от 0,7 до 4	0,032	ШДЕК.418319.011-
ИМ-ГП-139 - М - Б	СН3СНО	35,0 50,0	Б	от 0,3 до 2 от 0,7 до 4	0,032	125
	СН3СНО	80,0	Б	от 4 до 8
	Метилэтил-суль-фид	60,0	А2	от 0,1 до 0,5
ИМ-ГП-140 -М -А2	Метилэтил-суль-фид	70,0 80,0	А2 А2 А2	от 0,5 до 2 от 2 до 4	0,032	ШДЕК.418319.011- 126
ИМ-ГП-140 -М -А2	СНзSС2Н5	70,0 80,0		от 0,5 до 2 от 2 до 4	0,032	ШДЕК.418319.011- 126
	СНзSС2Н5	90,0		от 4 до 10
ИМ-ГП-141 - М - Б	Метилэтил-суль-фид	80,0 90,0	Б Б	от 1 до 2 от 2 до 6	0,032	ШДЕК.418319.011- 127
	СНзSС2Н5	100,0	Б	от 6 до 18		ШДЕК.418319.011- 127
	Пропанол	80,0	А2	от 0,1 до 1		ШДЕК.418319.011-
ИМ-ГП-142 -М -А2	Пропанол	90,0	А2	от 1 до 2	0,032	ШДЕК.418319.011-
	С3Н7ОН	90,0	А2	от 1 до 2	0,032	128
	С3Н7ОН	100,0	А2	от 1 до 5
		90,0	Б	от 1 до 2
ИМ-ГП-143 - М - Б	Пропанол	100,0	Б	от 2 до 5	0,032	ШДЕК.418319.011-
ИМ-ГП-143 - М - Б	С3Н7ОН	110,0	Б	от 5 до 10	0,032	129
		120,0	Б	от 10 до 20
		80,0	А2	от 0,1 до 0,5
ИМ -ГП-144-М -А2	Изобутанол	100,0	А2	от 0,1 до 2	0,032	ШДЕК.418319.011-
ИМ -ГП-144-М -А2	(С^гСНСНгОН	110,0	А2	от 2 до 5	0,032	130
		120,0	А2	от 5 до 7
ИМ-ГП-145 - М - Б	Изобутанол	80,0 90,0	Б Б	от 0,3 до 2 от 2 до 4	0,032	ШДЕК.418319.011-
ИМ-ГП-145 - М - Б	(СНз)2CHСН2OH	120,0	Б	от 4 до 10	0,032	131

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
		50,0 60,0	А2	от 0,1 до 0,6
	Изопентан	50,0 60,0	А2	от 0,5 до 2		ШДЕК.418319.011- 132
ИМ-ГП-146 -М -А2	С5Н12	70,0 80,0 90,0	А2	от 2 до 6	0,032
	(2 изомера)		А2	от 5 до 12
			А2	от 10 до 20
		50,0	Б	от 0,1 до 0,6
	Изопентан	60,0	Б	от 0,5 до 2		ШДЕК.418319.011- 133
ИМ-ГП-147 - М - Б	С5Н12	70,0	Б	от 2 до 6	0,032
	(2 изомера)	80,0	Б	от 5 до 15
		90,0	Б	от 10 до 30
ИМ-ГП-148 -М -А2	Диметил-форма-мид	80,0 90,0	А2 А2	от 0,3 до 1 от 1 до 3	0,032	ШДЕК.418319.011- 134
	(CH₃)2NCHO	110,0	А2	от 3 до 10		ШДЕК.418319.011- 134
ИМ-ГП-149 - О - Б	Диметил-форма-мид	120,0	Б	от 0,3 до 5	0,032	ШДЕК.418319.011- 135
	(CH₃)2NCHO					ШДЕК.418319.011- 135
ИМ-ГП-150 -М -А2	Моноэтаноламин	70,0	А2	от 0,1 до 0,3	0,032	ШДЕК.418319.011-
	Моноэтаноламин	90,0	А2	от 0,3 до 1		ШДЕК.418319.011-
	NHCH2CH2OH	100,0	А2	от 1 до 5		136
ИМ1-ГП-51 -М -А2	Изопропил-меркаптан	70,0 90,0	А2 А2	от 0,8 до 1,5 от 1,5 до 5	0,032	ШДЕК.418319.011- 137
	(CH₃)2CHSH	100,0	А2	от 5 до 10		ШДЕК.418319.011- 137
ИМ-ГП-152 - М - Б	Изопропил-	90,0	Б	от 2 до 5	0,032	ШДЕК.418319.011-
ИМ-ГП-152 - М - Б	меркаптан (CH3)2CHSH	100,0	Б	от 5 до 11	0,032	138
	меркаптан (CH3)2CHSH	100,0	Б	от 5 до 11		138
ИМ-ГП-153 - М- Б	Бром	30,0	Б	от 0,2 до 1		ШДЕК.418319.011-
ИМ-ГП-153 - М- Б	Br2	35,0	Б	от 1 до 4		171
	Изоамиловый
ИМ-ГП-154 - О - Б	спирт	110,0	Б	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-154 - О - Б	(CH3 )2CH(CH2 )2О Н	110,0	Б	от 0,3 до 2	0,032	172
ИМ-ГП-155 - М - Б	Винилацетат	70,0	Б	от 0,3 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-155 - М - Б	СН3СООСНСН2	80,0	Б	от 2 до 10	0,032	139
ИМ-ГП-156 - О - Б	Муравьиная кислота	80,0	Б	от 0,3 до 2	0,032	ШДЕК.418319.011- 173
	НСООН					ШДЕК.418319.011- 173
ИМ-ГП-157 -М -А2	2,6 толуилен-ди-изоцианат CH3C6H3(NCO)2	40,0 80,0	A2 A2	от 0,1 до 0,5 от 0,2 до 2	--	ШДЕК.418319.011- 140
ИМ-ГП-158 -М -А2	2,4 толуилен-ди-изоцианат CH3C6H3(NCO)2	40,0 80,0	A2 A2	от 0,1 до 0,5 от 0,2 до 2	--	ШДЕК.418319.011- 141
ИМ-ГП-159 -М -А2	Бром	30,0	A2	от 0,2 до 1		ШДЕК.418319.011-
ИМ-ГП-159 -М -А2	ВГ2	35,0	A2	от 1 до 4		142

Условное обозначение ИМ	Вещество	Тн, °С	Кон- струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-160 -М -А2	Трибутилфосфат	120,0	А2	от 0,1 до 0,4	0,040	ШДЕК.418319.011-
ИМ-ГП-160 -М -А2	(С4Н9О)3РО	120,0		от 0,1 до 0,4	0,040	143
ИМ-ГП-161 -М -А2	Диизопропил-ме-тилфосфонат	100,0 110,0	А2 А2	от 0,1 до 0,2 от 0,2 до 0,5	0,044	ШДЕК.418319.001- 144
	С7Н17О3Р	120,0	А2	от 0,5 до 2		ШДЕК.418319.001- 144
ИМ-ГП-162 -М -А2	Диметилметил-фосфонат	80,0 100,0	А2 А2	от 0,1 до 0,3 от 0,1 до 1	0,038	ШДЕК.418319.001- 145
	С3Н9О3Р	80,0 100,0		от 0,1 до 0,3 от 0,1 до 1
ИМ-ГП-163 -М -Г2	Хлор	30,0	Г2	от 3 до 10	0,032	ШДЕК.418319.011-
ИМ-ГП-163 -М -Г2	CI2	35,0	Г2	от 5 до 16	0,032	146
ИМ-ГП-164 -М -А2	Диизобутил-ме-тилфосфонат	100,0 120,0	А2 А2	от 0,1 до 0,3 от 0,3 до 1,0	-	ШДЕК.418319.011- 147
	C9H21O3P	100,0 120,0		от 0,1 до 0,3 от 0,3 до 1,0
ИМ-ГП-165 -М -А2	Метил-трет-бути-ловый эфир СН₃ОС(СН₃)₃	80,0 90,0	А2 А2	от 0,5 до 3,0 от 3,0 до 7,0	-	ШДЕК.418319.011- 148
ИМ-ГП-166 -М -Б	Метил-трет-бути-ловый эфир СНзОС(СНз)з	80,0 90,0	Б Б	от 1 до 3 от 3 до 5	-	ШДЕК.418319.011- 149
ИМ-ГП-167 -М -А2	Диизоамиловый	100,0	А2	от 0,5 до 2		ШДЕК.418319.011-
ИМ-ГП-167 -М -А2	эфир	110,0	А2	от 1 до 7		150
ИМ-ГП-168 -О -Б	Диизоамиловый эфир	120,0	Б	от 2 до 4	-	ШДЕК.418319.011- 151
ИМ-ГП-169 - О - Б	Третичный бутил-	100,0	Б	от 0,5 до 10		ШДЕК.418319.011-
	меркаптан	100,0		от 0,5 до 10		152
		60,0	А2	от 0,1 до 1
ИМ-ГП-170 -М -А2	Стирол	80,0	А2	от 0,5 до 2		ШДЕК.418319.011-
ИМ-ГП-170 -М -А2	С6Н5С2Н3	90,0	А2	от 2 до 3		153
		100,0	А2	от 3 до 5
ИМ-ГП-171 - М - Б	Этилмеркаптан	70,0 80,0	Б Б	от 1 до 4 от 4 до 9		ШДЕК.418319.011-
ИМ-ГП-171 - М - Б	C2H5SH	70,0 80,0	Б	от 1 до 4 от 4 до 9		154
	C2H5SH	90,0	Б	от 9 до 15
ИМ-ГП-172 - М -Г1	Винилхлорид	35,0	Г1	от 0,5 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-172 - М -Г1	CH2CHCl	40,0	Г1	от 1 до 5	0,032	155
ИМ-ГП-173 - М -Г2	Винилхлорид	35,0	Г2	от 0,5 до 2	0,032	ШДЕК.418319.011-
ИМ-ГП-173 - М -Г2	CH2CHCl	40,0	Г2	от 1 до 5	0,032	156
ИМ-ГП-174 -М -A2	Винилхлорид	35,0 40,0	А2 А2	от 0,5 до 2 от 1 до 5	0,032	ШДЕК.418319.011- 157
	Перфтор-трибу-
ИМ-ГП-175 -М -А2	тиламин	35,0	А2	от 0,5 до 2		ШДЕК.418319.011-
ИМ-ГП-175 -М -А2	C12F27N	40,0	А2	от 1 до 5		158

Условное обозначение ИМ	Вещество	Тн, °С	Кон-струк-тивное исполнение ИМ	Диапазон производительности ИМ, мкг/мин	а, град^-1	Номер конструкторского документа
ИМ-ГП-176 - М-А2	Акролеин	30,0 40,0	А2 А2	от 0,1 до 0,6 от 0,3 до 0,8	0,032	ШДЕК.418319.001- 174
ИМ-ГП-176 - М-А2	CH2 == CH-CHO	50,0	А2	от 0,7 до 1,3	0,032	ШДЕК.418319.001- 174
		60,0	А2	от 1 до 2
		80,0	А2	от 0,1 до 0,5
ИМ-ГП-177- М -А2	Гидразин	90,0	А2	от 0,3 до 0,8		ШДЕК.418319.011-
ИМ-ГП-177- М -А2	N2H4	100,0	А2	от 0,5 до 3		175
ИМ-ГП-178- М -И	Метилдиэтанол-амин	60,0 70,0	И И	от 1 до 3 от 3 до 5	0,038	ШДЕК.418319.011-
ИМ-ГП-178- М -И	C4H9NO	75,0	И	от 5 до 7	0,038	176
	C4H9NO	80,0	И	от 7 до 10
ИМ-ГП-179- М -А2	Гидразин-гидрат	80,0 90,0	А2 А2	от 0,1 до 0,5 от 0,3 до 0,8		ШДЕК.418319.011-
ИМ-ГП-179- М -А2	N2H4-H2O	100,0	А2	от 0,5 до 3		177

Примечание: 1) Конкретные значения производительности (Gh, мкг/мин) приведены в паспорте на ИМ-ГП.

2) Допускаются ИМ с промежуточными значениями температуры, кратными «1».

Таблица 2 - Метрологические и технические характеристики

Параметр	Значение
Пределы допускаемой относительной погрешности (60, %) ИМ (пределы допускаемой относительной погрешности значений производительности (Gh, мкг/мин), воспроизводимых источником микропотока) при производительности Gh < 1,0 мкг/мин Gh > 1,0 мкг/мин	±7 ±5
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более	±15
Пределы допускаемой относительной погрешности температурного коэффициента, %	±10
Масса, г, не более	20
Заполнение ИМ веществом, не менее¹⁾	70 % от полной вмести мости
Содержание основного компонента в веществе для заполнения ИМ, %, не ме-нее²⁾	99,0
Средняя наработка на отказ³⁾ (при доверительной вероятности Р=0,95), ч, не менее для исполнений ИМ диоксида азота, диоксида серы, сероводорода, аммиака, бензола, толуола, о-ксилола, м-ксилола, п-ксилола, этилбензола, гексана, метилмеркаптана, этилмеркаптана, ацетона, фенола, этилацетата, уксусной кислоты, декана, нафталина, метанола	12 000
для остальных исполнений ИМ	6000

Параметр

Значение

ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Предельное состояние ИМ, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее³⁾

Примечание:

¹⁾ По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости.

Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости.

²⁾ Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563 - 2009 и отсутствия в веществе летучих компонентов.
³⁾ время непрерывной работы ИМ, в течение которого сохраняются метрологические характеристики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ: 10 % от полной вместимости (визуально) или от массы)

Таблица 3 - Конструктивные исполнения ИМ

Примечания:

1 Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные».

2 Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод).

Условное обозначение исполнения	Особенность конструкции	Схема ИМ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм
3 Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72. 4 Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72. 5 И - ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия»

Знак утверждения типа

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.

Комплектность средства измерений

Таблица 4 - Комплектность ИМ

Наименование	Обозначение	Количество
Источник микропотоков газов и паров ИМ	ШДЕК 418319.011	1)
Контейнер	-	1 шт.
Паспорт	ШДЕК 418319.011 ПС	1 экз.
Свидетельство о поверке	-	1 экз.
Примечание: ¹⁾ исполнение, производительность, количество ИМ (в партии или единичные экземпляры) определяется при заказе

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Источники микропотоков газов и паров ИМ-ГП. Технические условия

ШДЕК 418319.011 ТУ

Условное обозначение исполнения

А1__

А2

Особенность конструкции

Трубка

Ампула

Схема ИМ

Г1

Г2

Резервуар с трубкой

Резервуар с мембраной

Длина проницаемого сосуда, мм

от 20 до 120

от 90 до 110

от 15 до 50 (общая длина от 40 до 120)

Толщина мембраны от 0,5 до 2 мм

Наружный диаметр проницаемого сосуда, мм

от 6 до 8

от 11 до 14

от 6 до 8

Резервуар с внутренней газопроницаемой трубкой

от 5 до 20

Ампула

от 50 до 110

от 11 до

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo- monitoring.ru

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ» (ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес: 196247 Россия, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к. 2, помещ. 5Н, лит. А, тел: (812) 251-56-72

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru; E-mail: info@ooo-monitoring.ru

Испытательный центр

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « 03 » ИЮНЯ 2026 г. № Ю8.2

Лист № 1

Регистрационный № 73671-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Источники микропотоков газов и паров ИМ-0

Назначение средства измерений

Источники микропотоков газов и паров ИМ-0 (далее - ИМ-0) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 1-го разряда и средствам измерений высокой точности в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Источники микропотоков газов и паров ИМ-0 являются мерами 0-го разряда в соответствии с ГОСТ 8.578-2014.

Описание средства измерений

Принцип действия - термодиффузионный.

ИМ-0 представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

Массовая концентрация компонента в газовой смеси (С в мг/м³), получаемой с помощью генератора в комплекте с ИМ-0 рассчитывается по формуле:

C=G/Q,

где G - значение производительности ИМ-0, приведенное в паспорте, мкг/мин;

Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм³/мин.

Конструктивно ИМ-0 могут быть выполнены в виде нескольких исполнений: фторопластовой трубки, ампулы, резервуара с трубкой или резервуара с мембраной или с внутренней газопроницаемой трубкой.

Исполнение ИМ определяется габаритными размерами, компонентом и обозначается при заказе следующим образом: ИМ-0-Х-К, где Х - обозначение исполнения (по таблице 5); К - наименование компонента.

Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).

ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Общий вид ИМ-0 представлен на рисунке 1.

Рисунок 1 -Общий вид источников микропотоков газов и паров ИМ-0 различных конструктивных исполнений

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики

Химическое вещество	Производительность¹⁾(Ge) при температуре от +30 до +120 ^оС, мкг/мин	Доверительная относительная погрешность²⁾(при Р=0,95), 5о, %, не более
SO2, NO2, NH3, CI2, HCl	от 0,05 до 0,10 включ. св. 0,1 до 1,0 включ. св. 1,0 до 15,0	±3,5 ±2,5 ±2,0
H2S	от 0,02 до 0,10 включ. св. 0,1 до 1,0 включ. св. 1,0 до 10,0	±3,5 ±2,5 ±2,0
ВГ2	от 0,1 до 1,0 включ. св. 1,0 до 4,0	±2,5 ±2,0
Hg	от 10^-4 до 0,1	±3,5
1,2,4 триметилбензол (псевдокумол), бензонитрил, диизобутилметилфосфонат, динитрат пропиленгликоль, диметилметилфосфонат, несимметричный диметилгидразин (НДМГ), диэтилпропилфосфонат	от 0,1 до 1,0	±2,5
Муравьиная кислота, 2,6 толуилендиизоцианат, 2,4 толуилендиизоцианат, трибутилфосфат, диизопропилметил фосфонат, акролеин	от 0,1 до 2,0	±2,5
Акролеин, 1,2 дихлорэтилен	от 0,5 до 2,0	±2,5
Химическое вещество	Производительность¹⁾(Ge) при температуре от +30 до +120 ^оС, мкг/мин	Доверительная относительная погрешность²*, 6о, % (при Р=0,95) , не более

Продолжение таблицы 1

Химическое вещество	Производительность¹⁾(Ge) при температуре от +30 до +120 ^оС, мкг/мин	Доверительная относительная погрешность²⁾(при Р=0,95), 5о, %, не более
Пинаколиновый спирт, изо-амиловый спирт, гидразин, гидразин-гидрат, формальдегид	от 0,1 до 1,0 включ. св. 1,0 до 3,0	±2,5 ±2,0
Моноэтаноламин, диметилсульфид, винилхлорид, стирол, диизоамиловый эфир, этилхлорформиат, перфтортрибутиламин, метилметакрилат, тридекан, додекан, циклогексанол, винилацетат	от 0,1 до 1,0 включ. св. 1,0 до 5,0	±2,5 ±2,0
Вода, фурфуриловый спирт, этилгликольацетат	от 1,0 до 5,0	±2,0
HF, бутанол, метиленхлорид, изопропилбензол (кумол), циклогексанон, ацетальдегид, оксид этилена, хлорбензол, акрилонитрил, этилцеллозольв, метилтретбутиловый эфир, малеиновый ангидрид, хлористый бензил, 1,1,1 трихлорэтан, третичный бутилмеркаптан, диметилдисульфид, пропанол, изобутанол, диметилформамид	от 0,1 до 1,0 включ. св. 1,0 до 10,0	±2,5 ±2,0
Тетрагидротиофен, этиленгликоль, метилбромид, пиридин, N,N -диметилацетамид, метилдиэтаноламин, ацетонитрил, ундекан, метилэтилкарбонат	от 1,0 до 10,0	±2,0
Сероуглерод, изопропанол, пентан, нафталин, изопропилмеркаптан, бутилмеркаптан, декан, метилмеркаптан, хлористый этил, хлороформ, пропилмеркаптан, нонан, фенол, диметилкарбонат	от 0,1 до 1,0 включ. св. 1,0 до 15,0	±2,5 ±2,0
Ацетон, метанол, тетрахлорметан, триметилсилан, гексаметилдисилазан, тетраэтилортосиликат, оксид пропилена, изопропанол, метилэтилкетон, сероокись углерода, тиофен, метилэтилсульфид	от 0,1 до 1,0 включ. св. 1,0 до 20,0	±2,5 ±2,0
н-Пропилацетат, карбомат аммония	от 1,0 до 20,0	±2,0
Диэтиловый эфир, этанол, бутилацетат, метанол, октан, уксусная кислота, диэтилкарбонат	от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 25,0	±2,5 ±2,0 ±1,5

Продолжение таблицы 1

Химическое вещество	Производительность¹⁾(Gh) при температуре от +30 до +120 ^оС, мкг/мин	Доверительная относительная погрешность²⁾(при Р=0,95), 5о, %, не более
Бензол, о-ксилол, гексан, дихлорэтан, этилбензол, толуол, трихлорэтилен, тетрахлорэтилен, изопентан, четыреххлористый углерод, эпихлоргидрин, циклогексан, этилацетат, гептан, изопентан	от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 30,0	±2,5 ±2,0 ±1,5
Этилмеркаптан, м-ксилол	от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 35,0	±2,5 ±2,0 ±1,5
п-ксилол	от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 40	±2,5 ±2 ±1,5
Акриловая кислота	от 15,0 до 45,0	±1,5
¹⁾ Конкретные значения производительности (Ge, мкг/мин) и номинальной температуры определяются при заказе и приводятся в паспорте на ИМ-0. ²⁾ Относительная погрешность значений производительности, воспроизводимых ИМ-0.

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более	±15
Диапазон номинальных значений температуры¹⁾, °С, для следующих веществ²⁾: - неорганические вещества (кроме сероводорода, хлора и фтористого водорода) - сероводород и хлор - фтористый водород - органические вещества	от +30 до +40 от +30 до +35 от +30 до +60 от +30 до +120
¹⁾ Конкретное значение номинальной температуры (Тн, °С) определяется при заказе и приводится в паспорте на ИМ-0. Допускаются промежуточные значения температуры, кратные «1». ²⁾ Перечень веществ приведен в таблице 1.

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Масса, г, не более	30
Заполнение веществом (от полной вместимости), %, не менее¹⁾	70
Содержание основного компонента в веществе для заполнения ИМ-0, %, не менее²⁾	99,0
Средняя наработка на отказ³⁾ (при доверительной вероятности Р=0,95), ч,	6 000

Продолжение таблицы 3

Наименование характеристики

Значение

ИМ-0 относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ-0, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее³⁾

¹⁾ По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости.

Для ИМ-0 с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости.

²⁾ Допускается заполнение ИМ-0 веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов.
³⁾ Время непрерывной работы ИМ-0, в течение которого сохраняются метрологические характеристики ИМ-0 с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ-0: 10 % от полной вместимости (визуально) или от массы)

Таблица 4 - Конструктивные исполнения и габаритные размеры

Условное обозначение исполнения	Особенность конструкции	Длина проницаемого сосуда, мм	Наружный диаметр проницаемого сосуда, мм
А1 А2	Трубка¹⁾	от 20 до 120	от 4 до 15
Б И	Ампула²⁾	от 20 до 120	от 4 до 15
Г1 Г2	Резервуар с трубкой³⁾	от 15 до 50 (общая длина от 40 до 120)	от 4 до 10
^ДЕ	Резервуар с мембраной или с внутренней газопроницаемой трубкой⁴⁾	Толщина мембраны от 0,5 до 2 мм от 5 до 20	не более 4
¹⁾ Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные». ²⁾ Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод) или ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия. ³⁾ Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72. ⁴⁾ Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72.

Знак утверждения типа

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ-0.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник микропотоков ¹⁾	ИМ-0-Х-К ³⁾	1 шт.
Контейнер ²⁾	КТ-02-000-СБ	1 шт.
Паспорт	ШДЕК 418319.012 ПС	1 экз.
Методика поверки	-	1 экз. ⁴⁾
Свидетельство о поверке	-	1 экз.
¹⁾ Исполнение, производительность и номинальная температура термостатирования ИМ-0 определяются при заказе. ²⁾ Контейнер пластмассовый или металлический (в т.ч. с продувкой) ³⁾ Х -исполнение ИМ по таблице 5; К - наименование компонента. ⁴⁾ При поставке в один адрес не менее 10 штук ИМ-0.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ШДЕК 418319.012 ТУ Источники микропотоков газов и паров ИМ-0. Технические условия

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo- monitoring.ru

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес:196247, г. Санкт-Петербург, Новоизмайловский пр-кт, д. 67, к. 2, помещ. 5Н, литера А

Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17, лит. Б

Телефон: (812) 251-56-72

Факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Лист № 7

Всего листов 7

Испытательный центр

Федеральное государственное унитарное предприятие

научно-исследовательский институт метрологии им. Д. И. Менделеева»

«Всероссийский

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «____» ИЮНЯ 2026 г. № 10В2

Лист № 1

Регистрационный № 60554-15 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1 -го разряда

Назначение средства измерений

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда (далее - ИМ-Hg) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации ртути в азоте (воздухе или метане) рабочим эталонам 2-го разряда и средствам измерений в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664.

Описание средства измерений

Принцип действия ИМ-Hg - термодиффузионный.

ИМ-Hg представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом. Производительность ИМ-Hg (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

ИМ-Hg применяются в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля ртути в воздухе рабочей зоны.

ИМ- Hg различаются температурой применения и конструктивным исполнением.

Конструктивно ИМ могут быть выполнены в виде:

- трубки из поливинилхлорида, полиэтилена или силикона (исполнение А),
- стеклянного или фторопластового резервуара с насадкой из поливинилхлорида, полиэтилена или силикона (исполнение Г).

ИМ- Hg относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

В эксплуатации ИМ- Hg ремонту не подлежат.

Хранение и транспортирование ИМ- Hg осуществляется в специализированном контейнере, имеющем возможность продувки внутреннего объема инертным сухим газом (азотом) и входящем в комплект поставки.

Применение ИМ-Hg осуществляется также в инертной сухой среде - в азоте по ГОСТ 9293-74, воздухе или метане.

Общий вид ИМ- Hg приведен на рисунках 1 и 2.

Рисунок 1 - Общий вид ИМ-Hg исполнение А

Рисунок 2 - Общий ИМ-Hg исполнение Г

Метрологические и технические характеристики

Таблица 1 - Диапазоны производительности ИМ-H			g и номинальные значения температуры
Условное обозначение ИМ	Вещество	Номинальное значение температуры, Тн, ^оС	Конструктивное исполнение ИМ	Диапазон производительности¹⁾ИМ-Hg, нг/мин (G)
ИМНО-Щ-Г	Ртуть Hg	30,0	Г	от 0,1 до 0,5
HVI2-O-Hg-A	Ртуть Hg	30,0	А	от 0,5 до 2
ИМЗ-0-Hg-A	Ртуть Hg	35,0	А	от 2 до 100
¹⁾ Конкретные значения производительности (G, нг/мин) приведены в паспорте на ИМ

Таблица 2 - Прочие метрологические характеристики

Параметр	Значение
Пределы допускаемой относительной погрешности (5о) ИМ-Hg (пределы допускаемой относительной погрешности воспроизведения значений G) для всех исполнений ИМ-Hg, %	±6
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более	±15
Номинальные значения температур (Тн), ^оС	В соответствии с таблицей 1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Масса ИМ-Hg, г, не более¹⁾	20
Масса вещества в ИМ-Hg, г, не менее	1,0
Предельное состояние³⁾: изменение массы вещества в ИМ-Hg, г, не более Отклонение измеренного значения массы от первоначального значения массы ИМ Hg (брутто), указанного в паспорте, г, не более:	0,8
- при вводе в эксплуатацию	0,3
- в процессе эксплуатации	0,6
Заполнение ИМ-Hg веществом с содержанием основного компонента, %, не менее ²⁾	99,999
Гарантийный срок годности ИМ-Hg (интервал времени, в течение которого гарантируется неизменность метрологических характеристик ИМ-Hg с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации), год	2
Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95)	5000
¹⁾ Конкретное значение массы указывается в паспорте на ИМ-Hg ²⁾ В соответствии с ГОСТ 4658-73
³⁾ Предельное состояние - состояние, при котором не гарантируется неизменность
метрологических характеристик

Таблица 4 - Габаритные размеры и конструктивное исполнение ИМ-Hg

Условное обозначение исполнени я	Особенность конструкции¹⁾	Схема ИМ	Длина проницаемого сосуда, мм	Наружный диаметр проницаемог о сосуда, мм
А	Трубка	—	От 10 до 55	6
Г	Резервуар с трубкой	X______________J	От 5 до 10	6
¹⁾ Проницаемые сосуды модификации А изготавливаются из поливинилхлорида, полиэтилена или силикона; модификации Г - из металлического или стеклянного резервуара с насадкой из поливинилхлорида, полиэтилена или силикона.

Знак утверждения типа

наносится на паспорт и контейнер (упаковку), в котором хранится ИМ- Hg.

Комплектность средства измерений

Таблица 5 - Комплектность ИМ- Hg

Наименование	Обозначение	Количество
Источник микропотоков газов и паров ИМ¹⁾	ШДЕК 418319.011 ТУ	1 щт.
Контейнер с продувкой	-	1 шт.
Паспорт	ШДЕК 418319.011 ПС	1 экз.
Свидетельство о поверке	-	1 экз.
¹⁾ Исполнение и производительность ИМ определяется при заказе

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Технические условия ШДЕК 418319.011 ТУ

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo- monitoring.ru

Изготовитель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес:190013, г. Санкт-Петербург, а/я 113

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Испытательный центр

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « __ » июн_ 2026 г. № __⁸²

Лист № 1 Регистрационный № 46915-11 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ

Назначение средства измерений

Рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ (далее - ИМ-РТ) предназначены для использования в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля несимметричного диметилгидразина (НДМГ) в воздухе рабочей зоны.

Описание средства измерений

ИМ-РТ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью). Производительность ИМ-РТ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ-РТ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

ИМ-РТ различаются температурой применения и конструктивным исполнением.

В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ-РТ относятся к многозначным ИМ-РТ.

Конструктивно ИМ-РТ выполнены в виде фторопластовой трубки и в зависимости от ее длины и диаметра имеют исполнения А1 и А2.

ИМ-РТ изготовлены из фторопластовой трубки 4МБ по ТУ 301 - 89 - 90 «Трубки из фторопласта 4МБ калиброванные» или трубки из фторопласта 4 по ГОСТ 100007-80.

Предельным состоянием считают наличие вещества в ИМ-РТ менее 10 % от полной вместимости (визуально) или от массы (брутто).

ИМ-РТ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

В эксплуатации ИМ-РТ ремонту не подлежат.

Хранение и транспортирование ИМ-РТ осуществляется в специализированном контейнере, имеющем возможность продувки внутреннего объема инертным сухим газом (азотом) и входящем в комплект поставки.

Применение ИМ-РТ осуществляется также в инертной сухой среде - в азоте по ГОСТ 9293-74 с содержанием влаги не более 7 ppm.

Рисунок 1 - Внешний вид ИМ-РТ

Метрологические и технические характеристики

ИМ-РТ имеют следующие основные технические характеристики:

1. Диапазоны производительности приведены в таблице 1.
2. Пределы допускаемой относительной погрешности (5о) (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока): ± 5 %.
3. Допускаемое относительное отклонение производительности от заданного при заказе значения: не более ± 15 %;
4. Номинальные значения температур (Тн) приведены в таблице 1;
5. Коэффициент функции влияния температуры на производительность ИМ при

(Тн ± 0,5) ^оС (температурный коэффициент) приведен в таблице 1;

6. Пределы допускаемой относительной погрешности температурного коэффициента ± 10 %;
7. Габаритные размеры: диаметр (4 - 8) мм, длина (20-120) мм,
8. Масса, не более: 20 г.
9. ИМ-РТ заполнены веществом не менее, чем на 70% от полной вместимости.
10. ИМ-РТ заполнены веществом с содержанием основного компонента не менее 99,0 %. Примечание: Допускается заполнение ИМ-РТ веществом с содержанием основного

компонента не менее 97 % при условии определения содержания основного компонента по МВИ, разработанной и аттестованной в соответствии с ГОСТ Р 8.563 - 2008 и отсутствия в веществе летучих компонентов.

Таблица 1

Условное обозначение ИМ- РТ	Вещество	Номинальное значение температуры, С°	Конструктивное исполнение	Диапазон производительно-сти, G, мкг/мин	Температурный коэффициент (а), градус^-1
ИМ-РТ1-О-А1	Несимметричный диметилгидразин (НДМГ) (СН.фМЬ	30,0	А1	0,1 - 0,2	0,025
ИМ-РТ2-О-А1	и	40,0	А1	0,2 - 0,4	и
ИМ-РТ3-О-А1	и	50,0	А1	0,4 - 0,6	и
ИМ-РТ4-О-А1	и	60,0	А1	0,6 - 0,8	и
ИМ-РТ5-О-А2	и	30,0	А2	0,1 - 0,3	и
ИМ-РТ6-О-А2	и	40,0	А2	0,2 - 0,5	и
ИМ-РТ7-О-А2	и	50,0	А2	0,4 - 0,8	и
ИМ-РТ8-О-А2	и	60,0	А2	0,8 - 1,0	и
ИМ-РТ9-М-А1	и	30,0 40,0 50,0 60,0	А1	0,1 - 0,2 0,2 - 0,4 0,4 - 0,6 0,6 - 0,8	и
ИМ-РТ10-М-А2	и	30,0 40,0 50,0 60,0	А2	0,1 - 0,3 0,2 - 0,5 0,5 - 0,8 0,8 - 1,0	и
Примечание: 1. Конкретные значения производительности (G, мкг/мин) приведены в паспорте на ИМ-РТ.

Знак утверждения типа

Знак утверждения типа наносится на паспорт и контейнер (упаковку), в котором хранится ИМ-РТ.

Комплектность средства измерений

В комплект поставки ИМ-РТ входят:

1. Источник микропотоков (исполнение и производительность ИМ-РТ определяется при заказе) - 1 шт.
2. Контейнер с продувкой - 1 шт.
3. Паспорт -1 экз.
4. Свидетельство о поверке - 1 экз.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Источники микропотоков паров ИМ-РТ. Паспорт» ШДЕК 418319.007 ПС, 2011 г. и в руководствах по эксплуатации на термодиффузионные генераторы.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Источники микропотоков паров ИМ-РТ. Технические условия ШДЕК 418319.007 ТУ

Правообладатель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Юридический адрес: 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к.2, помещ. 5Н, лит. «А»

Телефон: (812) 251-56-72, факс: (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo- monitoring.ru

Изготовитель

ООО «Мониторинг», 190013, г. Санкт-Петербург, а/я 113

Факс: (812) 327-97-76. Тел: (812)251-56-72

Сайт: www.ooo-monitoring.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, тел. (812) 251-76-01, факс: (812) 713-01-14, электронная почта: info@vniim.ru, аттестат аккредитации № 30001-10

Техническая поддержка

1602 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1082 от 03.06.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1602 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1082 от 03.06.2026

Текст приказа Росстандарта № 1082 от 03.06.2026

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
