№1958 от 19.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28919
О внесении изменений в описание типа на системы измерения скорости движения транспортных средств Poliscan M1 HP
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 сентября 2017 г.
№ 1958
Москва
О внесении изменений в описание типа на системы измерения скорости движения транспортных средств Poliscan Ml HP
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением компании VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH от 23 июня 2017 г. № hf7fs/sda приказываю:
-
1. Внести изменения в описание типа на системы измерения скорости движения транспортных средств Poliscan Ml HP, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60087-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.СТолубев
( А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1EQ00300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2015 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «19» сентября 2017 г. № 195 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерения скорости движения транспортных средств Poliscan Ml HP
Назначение средства измеренийСистемы измерения скорости движения транспортных средств Poliscan Ml HP (далее -системы) предназначены для измерений скорости движения транспортных средств (ТС) с использованием лазерных методов в автоматическом режиме.
Описание средства измеренийПринцип действия систем основан на реализации косвенного метода измерений скорости путем измерений расстояний до движущегося ТС через равные промежутки времени. Расстояние до ТС пропорционально интервалу времени между излучением лазерного импульса и приёмом отраженного от ТС сигнала.
Система состоит из измерительного блока PoliScan Ml HP, портативного компьютера, одной или двух вспышек с блоком питания от электросети или аккумулятором. Измерительный блок содержит лазерный сканер и две фотокамеры, с разными фокусными расстояниями. Измерительный блок расположен на штативе (Рисунок 3) и находится в погодоустойчивом корпусе со съемной крышкой для защиты камер. Системы могут работать также в измерительной кабине PoliScanMK, которая установлена на месте измерений (Рисунок 5), измерительной кабине PoliScanMH, закрепленной на столбовой опоре (Рисунок 6) или со специальной рамы, установленной в легковом автомобиле (Рисунок 4).
Системы способны обнаруживать ТС на расстоянии до 75 ми измерять скорость движения нескольких ТС одновременно на разных полосах движения на расстояниях от 20 до 50 м.
Системы позволяют устанавливать различные допустимые значения скорости для грузовых и легковых ТС в автоматическом режиме. При выявлении превышения скорости ТС автоматически делается фотография ТС.
На фотографии, подтверждающей нарушение, допускается наличие двух и более ТС одновременно. ТС-нарушитель обозначается специальной рамкой. В случае одновременного нарушения скоростного режима двумя и/или более ТС, система документирует все нарушения раздельно. При этом будет сделано две или более фотографий, по одной на каждый случай нарушения, на каждой из которых специальной рамкой будет обозначено одно ТС-нарушитель, к которому относится зафиксированное нарушение. Фотоизображение, полученное с систем, позволяет визуально определить отличительные признаки транспортного средства.
Внешний вид составных частей системы приведен на рисунках 1-6, а также место нанесения знака утверждения типа приведено на рисунке 1.

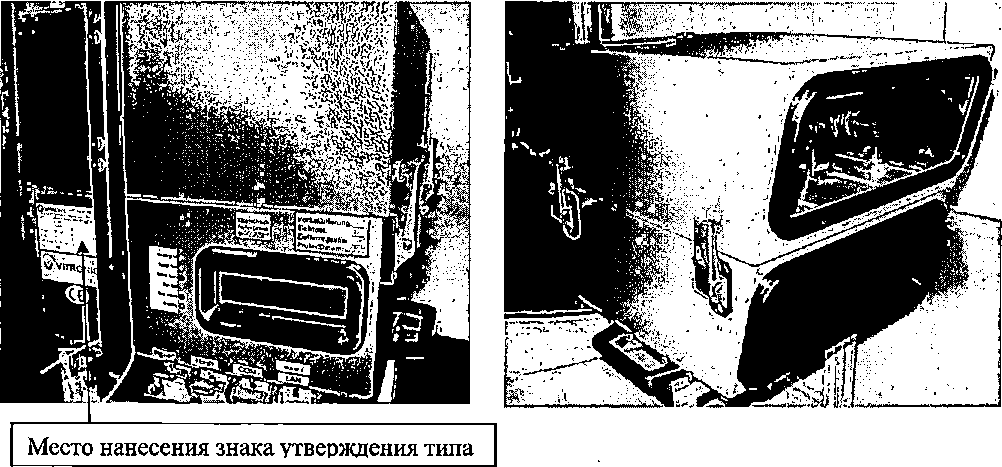

Рисунок 2 - Внешний вид измерительного блока
Рисунок 1 - Внешний вид измерительного блока

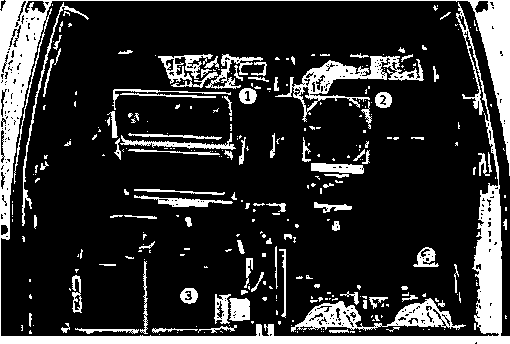

Рисунок 4 - Система, расположенная на специальной раме в автомобиле

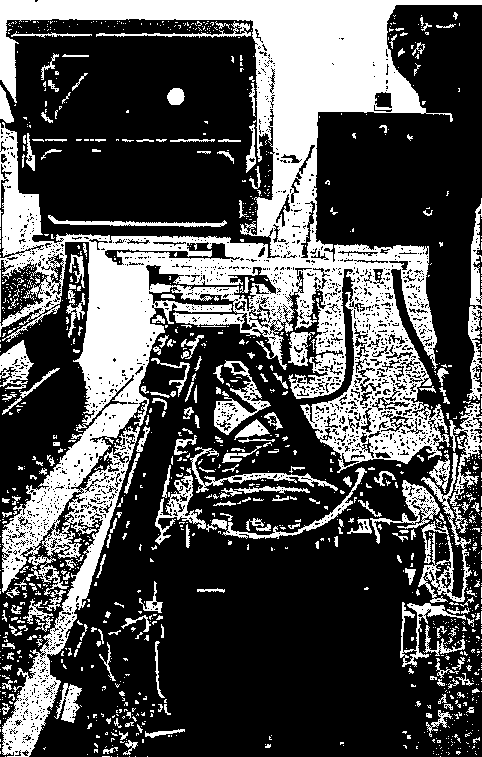

Рисунок 3 - Система, расположенная на штативе

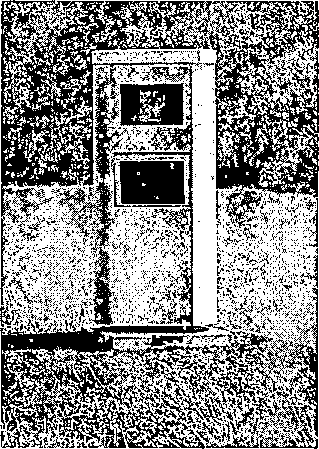

Рисунок 5 - Кабина PoliScanMK

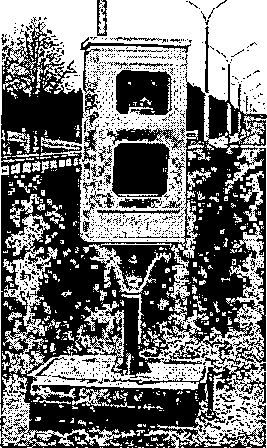

Рисунок 6 - Кабина PoliScanMH
Системы поставляются со встроенным программным обеспечением «PsEnforcement». Данное программное обеспечение позволяет осуществлять регистрацию результатов измерений лазерного дальномера. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PsEnforcement |
|
Номер версии (идентификационный номер ПО), не ниже |
3.2.4 |
|
Цифровой идентификатор ПО |
- |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости, км/ч |
от 0 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости в диапазоне от 0 до 100 км/ч включ., км/ч |
±1 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости в диапазоне св. 100 до 250 включ., км/ч, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температур, °C |
от -40 до +55 |
|
Относительная влажность, %, не более |
98 |
|
Напряжение питания постоянного тока, В |
от 10 до 16 |
|
Потребляемая мощность, не более, Вт |
50 |
наносится методом печати на маркировочный ярлык, расположенный на задней панели корпуса системы и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок PoliScan Ml HP |
- |
1 |
|
Портативный компьютер |
1 | |
|
Фотовспышка1) |
2 | |
|
Аккумулятор |
. 2 | |
|
Набор кабелей |
1 | |
|
Программное обеспечение |
1 | |
|
WLAN-Box1’ |
1 | |
|
USB-GPS-приемник*) |
1 | |
|
USB-кнопка ручного управления1) |
1 | |
|
Цифровая камера с дистанционным управлением1) |
1 | |
|
Закрытый корпус1) |
- |
1 |
|
Методика поверки |
651-14-16 МП |
1 |
|
- по заказу | ||
осуществляется по документу 651-14-16 МП «Инструкция. Системы измерения скорости движения транспортных средств Poliscan Ml HP. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.11.2014 г.
Основные средства поверки:
-
- Дальномер лазерный Leica DISTO D8 (per. № 41142-09);
-
- Секундомер электронный Интеграл С-01 (per. № 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска доверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам измерения скорости движения транспортных средств Poliscan Ml HPТехническая документация фирмы-изготовителя «VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH».
ИзготовительФирма «VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH», Германия
Адрес: Hasengartenstrafie 14, 65189 Wiesbaden, Germany
Телефон: +49 611 7152 0
Факс: +49 611.7152 133
Web-сайт: http://www.vitronic.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
