ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды метрологические для поверки и калибровки средств измерений уровня МСПКУ (далее - стенды) предназначены для передачи единицы длины средствам измерений уровня.

Принцип действия стендов основан на имитации изменения уровня путем перемещения подвижной части стенда, на которой закреплены отражающая или контактная пластина, вдоль горизонтального основания стенда.

В зависимости от исполнения стенды могут применяться при проведении поверки или калибровки средств измерений уровня (радарных, поплавковых, ультразвуковых, коаксиальных, радиоволновых и других типов уровнемеров).

Измерение осуществляется на основе определения положения отражающей или контактной пластины, закрепленной на подвижной части стенда, которая перемещается вдоль горизонтального основания, относительно установочной пластины, закрепленной на неподвижной части стенда. Определение положения отражающей или контактной пластины относительно установочной пластины осуществляется посредством лазерного дальномера или системы лазерной измерительной. Перемещаясь вдоль горизонтального основания стенда, подвижная часть может устанавливаться на любое значение расстояния в пределах диапазона измерений стенда.

Для жесткого крепления различных типов средств измерений уровня стенд имеет вертикально расположенную установочную пластину, закрепленную на неподвижной части стенда. Конструкция стенда обеспечивает установку уровнемера таким образом, чтобы плоскость установочного фланца уровнемера была перпендикулярна горизонтальному основанию стенда.

Взаимное расположение плоскостей установочной пластины на неподвижной части стенда, отражающей или контактной пластины на подвижной части стенда и горизонтального основания стенда может контролироваться с помощью системы инклинометров, входящей в состав стенда в зависимости от заказа.

Стенд может быть оборудован системой натяжения и поддержания гибкого и жесткого волновода, параметры которой подбираются исходя из заказа.

Стенды состоят из:

• - горизонтального каркаса-основания, состоящего из двух, жестко скрепленных, алюминиевых направляющих, установленных на опорах;

• - подвижной части с отражающей (или контактной) пластиной, перемещающейся вдоль горизонтального основания;

- неподвижной части с установочной пластиной, установленной перпендикулярно к горизонтальному основанию стенда, и предназначенное для крепления средств измерений уровня;

- лазерного дальномера или системы лазерной измерительной (в соответствии с модификацией стенда).

Стенды выпускают в следующих модификациях:

• - МСПКУ 1 - построены с использованием системы лазерной измерительной Lasertex HPI-3D, производства Lasertex Co. LTD, Польша, либо XL-80 Renishaw, производства «Renishaw plc», Великобритания;

• - МСПКУ 2 - построены с использованием лазерного дальномера модели FLS С-10 или FLS СИ-10, производства «Dimetix AG, Швейцария», либо дальномера модели LDM51, производства «ASTECH Angewandte Sensortechnik GmbH», Германия;

Общий вид модификаций стенда представлен на рисунках 1 и 2.

Пломбирование стенда не предусмотрено.

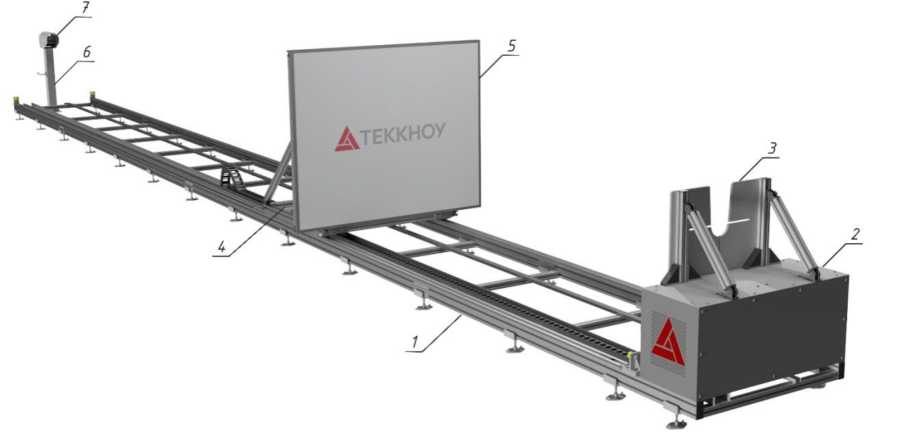

1 - горизонтальное основание; 2 - неподвижная часть; 3 - установочная пластина;

4 - подвижная часть; 5 - отражающая пластина; 6 - стойка;

7 - комплекс технических устройств

Рисунок 1 - Общий вид стенда в режиме поверки бесконтактных СИ уровня

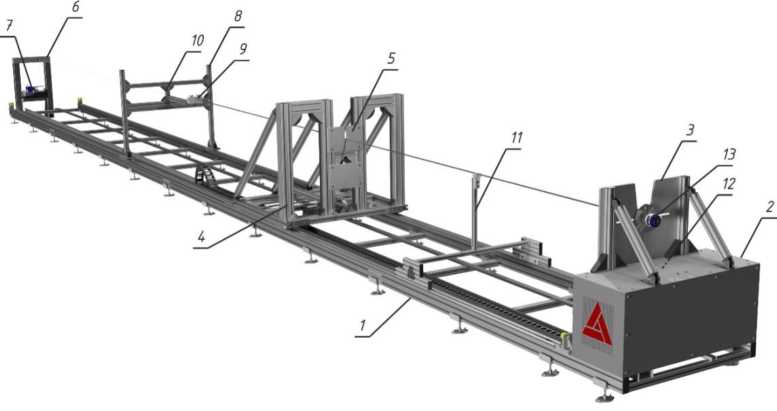

1 - горизонтальное основание; 2 - неподвижная часть; 3 - установочная пластина;

4 - подвижная часть; 5 - контактная пластина; 6 - тумба установочная; 7 - таль электрическая;

8 - мобильная тележка; 9 - установочные диэлектрические губки; 10 - динамометр;

11 - стойка поддержки; 12 - комплекс технических устройств; 13 - поверяемый прибор

Рисунок 2 - Общий вид стенда в режиме поверки контактных СИ уровня с системой натяжения и поддержания волновода

Система управления стендом обеспечивает сбор информации и отображение ее на экране персонального компьютера в реальном времени, а также осуществляет управление подвижной частью стенда. Сбор информации и перемещение подвижной части стенда осуществляется посредством специализированного программного обеспечения в автоматическом или полуавтоматическом режимах.

Программное обеспечение стендов (далее - ПО) устанавливается на персональный компьютер (далее - ПК) системы управления стендами. ПО осуществляет общее управление стендом, автоматический или полуавтоматический сбор и математическую обработку результатов измерений, а также архивирование результатов измерений. Обмен данными с ПК производится по защищенному протоколу.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.

Метрологические характеристики стендов нормированы с учетом влияния программного обеспечения.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и руководства по эксплуатации способом печати, а также на информационную табличку, закрепленную на неподвижной части стенда и стенку вспомогательной тумбы методом, позволяющим обеспечить четкость прочтения и сохранность информации на весь заявленный срок службы.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации РВПД.МСУ.002 РЭ.

Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

ТУ 438110-011-44345622-2017 Стенды метрологические для поверки и калибровки средств измерений уровня МСПКУ. Технические условия

Акционерное общество «Теккноу»

(АО «Теккноу») ИНН 7801079340

Юридический адрес: 196066, г. Санкт-Петербург, Московский пр-кт, д. 212, БЦ «Московский», офис 0012

Акционерное общество «Теккноу»

(АО «Теккноу») ИНН 7801079340

Адрес места осуществления деятельность: 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, литера А

Телефон: +7 (812) 324-56-27

E-mail: info@tek-know.ru

Web-сайт: www.tek-know.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
