МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

04 марта 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за       нием настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    _____     2026 г. №  ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

Регистрационный № 36894-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровни рамные предназначены для измерения отклонения от вертикального и горизонтального положения поверхностей, а брусковые уровни предназначены для измерения отклонения от горизонтального положения поверхностей.

Уровни рамные и брусковые состоят из основания, продольной ампулы, поперечной ампулы и регулировочного узла для установки на ноль.

Внешний вид брускового уровня представлен на рисунке 1.

Внешний вид рамного уровня представлен на рисунке 2.

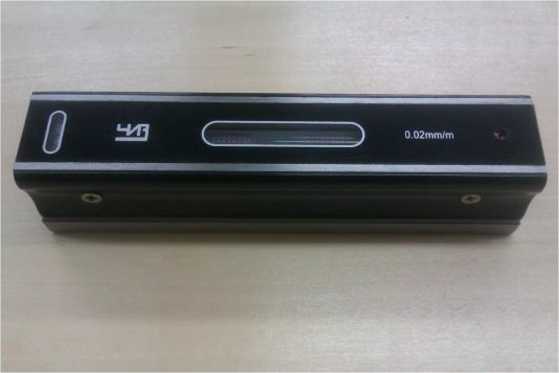

Рисунок 1 - Уровень брусковый

Рисунок 2 - Уровень рамный

Ампулы заполнены жидким наполнителем, оба конца запаяны, внутри ампулы находится небольшое количество воздуха. Поверхность жидкости стремиться занять горизонтальное положение, а пузырек воздуха - наивысшее, поэтому при наклоне уровня шкала, нанесенная на ампулу, будет перемещаться относительно находящегося всегда в верхнем положении пузырька.

Нижняя и боковая рабочая поверхность рамного уровня, а также нижняя рабочая поверхность брускового уровня имеют призматические канавки для установки уровня на цилиндрические поверхности.

Уровни имеют термоизоляционные накладки.

Выпускаемые модификации уровней приведены в таблице 1.

Погрешность уровней на одном делении при температуре окружающего воздуха (20±2) °С и относительной влажности 80% соответствует значениям, указанным в таблице 2.

аблица 2

Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды (20±3) °С; Относительная влажность воздуха не более 80 % при температуре 25 °С.

Средний срок службы - не менее 8 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также на нерабочую

поверхность основания уровня методом тампопечати.

Комплектность средства измерений

аблица 3

содержатся в паспорте средства измерения.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия»

Изготовитель

Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»

(ООО НПП «ЧИЗ»)

ИНН 7432013916

Адрес места осуществления деятельности: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38

Тел./факс (351) 211-01-91, 211-60-61, 211-60-56 www.chiz.ru, e-mail chiz_tool@mail.ru

Испытательный центр

Государственный центр испытаний средств измерений ФГУП «ВНИИМС» Регистрационный номер № 30004-08

Адрес: 119361, Россия, г Москва, Г-361, ул. Озерная, 46

Телефон, факс (495) 437-37-29, е-mail: office@vniims.ru

Лист № 1 Регистрационный № 84257-21                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Анализаторы рентгенорадиометрические поточные цифровые АРП-1Ц (далее -анализаторы АРП-1Ц) предназначены для измерений массовой доли химических элементов от кальция до урана в технологических продуктах переработки минерального сырья, горных пород и руд, твердых, порошкообразных, жидких (пульпообразных) материалов, а также плотности жидких технологических продуктов (пульпы), непосредственно в технологических потоках без отбора проб (на ленте транспортера, в транспортных ёмкостях, в пульпопроводе и т.п.) в цеховых условиях или условиях рудоконтролирующих станций.

Описание средства измерений

Принцип действия анализаторов АРП-1Ц основан на возбуждении с помощью радионуклидных источников характеристического рентгеновского излучения определяемых элементов, измерении за заданное время спектра рентгеновского излучения от анализируемого материала, нахождении по измеренному спектру скоростей счета для аналитических линий определяемых элементов и вычислении массовых долей элементов в твердой фазе и плотности жидкого технологического продукта (пульпы) в зависимости от измеренных скоростей счета и содержания твердого вещества в пульпе с помощью программного обеспечения (ПО) анализатора АРП-1Ц.

Измерение массовых долей элементов на анализаторах АРП-1Ц проводится флуоресцентным рентгенорадиометрическим методом, в основе которого лежит зависимость плотности потока характеристического (вторичного) рентгеновского излучения элементов от их содержаний. Расчет массовых долей элементов и содержания твердого вещества в пульпе (при использовании пульпового датчика ДРЦ-П) производится ПО анализатора АРП-1Ц с использованием уравнений связи, являющихся нелинейной функцией потоков характеристического излучения элементов и рассеянного пульпой первичного излучения, и пересчитывается в значение плотности пульпы или отношение «твердого к жидкому».

Анализатор АРП-1Ц выполнен по модульному принципу и включает в себя конструктивно законченные блоки:

• - датчик АРП-1Ц (шихтовой ДРЦ-Ш и/или пульповой ДРЦ-П), в состав которого входят блок возбуждения характеристического рентгеновского излучения с радионуклидными источниками и цифровой спектрометрический блок с PIN-детектором;

• - шкаф питания;

• -  прикладное программное обеспечение - программа AnalyzerNet.exe версии не ниже 2.1.0, устанавливаемое на управляющий компьютер типа IBM PC.

Тип датчика, входящего в комплектность поставки анализатора АКП-1Ц, зависит от того, какой тип продукта планируется анализировать с помощью анализатора АРП-1Ц (твердые, порошкообразные или жидкие (пульпообразные) материалы). Измерение плотности жидких (пульпообразных) материалов возможно только с датчиком ДРЦ-П.

Характеристическое излучение анализируемых элементов возбуждается первичным излучением радиоизотопных источников кадмий-109 типа РК109 РГ 2.5 активностью до 20 мКи (7,4-10⁸ Бк) или плутоний-238 типа ИРИПЛ-3 (или типа ХРи 8.07) активностью до 100 мКи (3,7-10⁹ Бк), или америций-241 типа ИГИА-2 активностью до 220 мКи (8,2-10⁹ Бк), или железо-55 типа РЖ 55.Р02В с активностью до 1,6 Ки (60-10⁹ Бк) и регистрируется PIN-детектором, который преобразует регистрируемые кванты вторичного рентгеновского излучения в электрические импульсы различной амплитуды. Электрические импульсы усиливаются предусилителем и поступают по кабелю в цифровой процессор, где преобразуются в цифровую форму, обрабатываются и далее накапливаются в оперативном запоминающем устройстве за заданное время. Накопленная спектрометрическая информация поступает в управляющий компьютер для обработки программным обеспечением и выдачи результатов измерений на монитор управляющего компьютера.

Датчики анализаторов АРП-1Ц (шихтовой ДРЦ-Ш или пульповой ДРЦ-П) выполнены с полным обеспечением защиты обслуживающего персонала от ионизирующего излучения по общей структурной схеме и различаются между собой только наличием в датчике ДРЦ-П кассеты, обеспечивающей анализ жидкого технологического продукта (пульпы) через окно, закрытое лавсановой пленкой, и устройства контроля разрыва окна.

Степень защиты оболочек шкафа питания и датчика анализатора АРП-1Ц - IP54 по ГОСТ 14254-2015.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпус датчика анализаторов АРП-1Ц снаружи опломбирован способом нанесения наклейки.

На лицевой панели корпусов основных блоков (датчика и шкафа питания) анализаторов АРП-1Ц предусмотрены места для нанесения заводских номеров, даты изготовления, буквенно-цифровых обозначений типа и изготовителя средств измерений, выполненных способом лакокрасочного нанесения в виде шильдика, что позволяет однозначно идентифицировать каждый экземпляр средства измерений.

Общий вид анализаторов АРП-1Ц (без системного блока управляющего компьютера), схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Обработка результатов измерений анализаторов АРП-1Ц производится с помощью специального прикладного программного обеспечения (ПО) - программы AnalyzerNet.exe версии не ниже 2.1.0, устанавливаемой на управляющий компьютер, защищенный паролем и электронным ключом (донглом), исключающим несанкционированный доступ к программному обеспечению и влияние на измерительную информацию анализаторов АРП-1Ц посредством ограничения прав учетной записи пользователя.

Уровень защиты программного обеспечения анализаторов АРП-1Ц «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов АРП-1Ц.

Место нанесения знака поверки в виде наклейки

Места для пломбирования

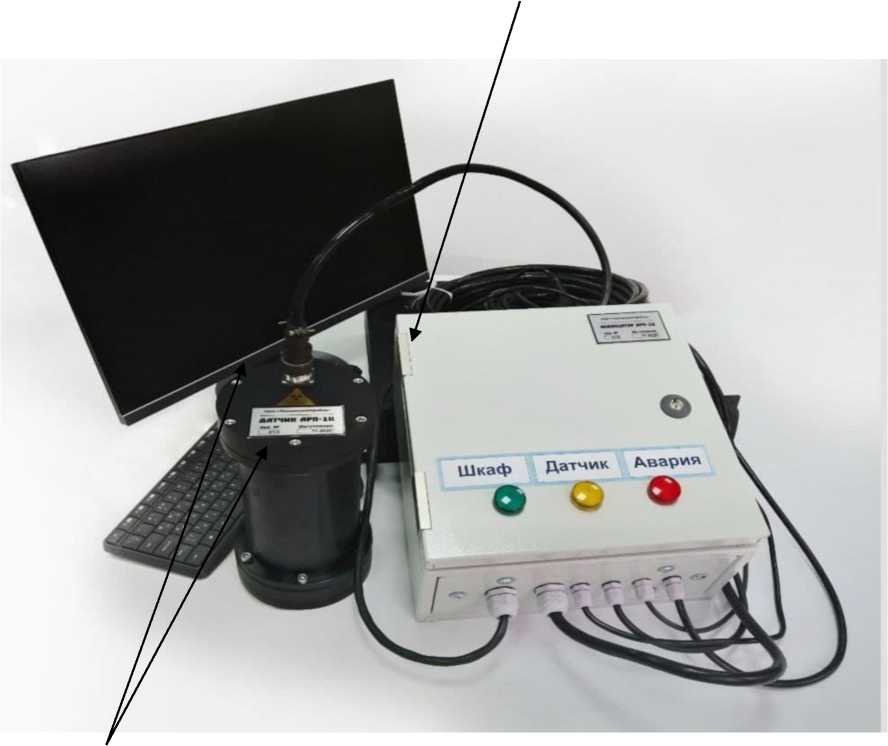

Рисунок 1 - Общий вид анализаторов АРП-1Ц (без системного блока управляющего компьютера), схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки в виде наклейки

Идентификационные данные программного обеспечения анализаторов АРП-1Ц приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») печатным способом и на лицевую панель корпуса шкафа питания анализатора АРП-1Ц в левом верхнем углу в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе (раздел 3 «Использование анализатора», раздел 4.2 «Методика измерений» Руководства по эксплуатации); при использовании в сфере государственного регулирования обеспечения единства измерений анализаторы АРП-1Ц применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к анализаторам рентгенорадиометрическим поточным цифровым АРП-1Ц

Приказ Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

ТУ 6943-001-09796532-2014 «Анализаторы рентгенорадиометрические поточные цифровые АРП-1Ц. Технические условия» (ПРГТ.415441.001 ТУ)

Правообладатель

Общество с ограниченной ответственностью «Техноаналитприбор»

(ООО «Техноаналитприбор»)

ИНН 7705987050

Юридический адрес: 115184, г. Москва, ул. Большая Татарская, д. 35, стр. 7-9, офис 303 БП

Изготовитель

Общество с ограниченной ответственностью «Техноаналитприбор»

(ООО «Техноаналитприбор»)

ИНН 7705987050

Юридический адрес: 115184, г. Москва, ул. Большая Татарская, д. 35, стр. 7-9, офис 303 БП

Адрес места осуществления деятельности: 105082, г. Москва, ул. Бакунинская, д. 69, стр. 1, помещ. 13/6

Телефон: +7(499) 490-09-37-88, e-mail: info@techade.ru.

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д.4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Регистрационный номер RA.RU.311373 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
