Приложение А

Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц Часть 1. Средства измерений НМП

Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц Часть 2. Средства измерений МДМ

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 января 2026 г.                                                                               144

_________________ Уа _____________

Москва

б утвер дении Государственного первичного эталона единиц напря ённости магнитного поля в диапазоне частот от 0,009 до 50 Гц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 Гц и Государственной поверочной схемы для средств измерений напря енности магнитного поля в диапазоне частот от 0,000005 до 1000 Гц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц

В соответствии с подпунктом 5.4.18 пункта 5 Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, руководствуясь Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), в связи с выполнением федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» работ по совершенствованию Государственного первичного эталона

единицы напря ённости магнитного поля в диапазоне частот от 0,01-30 Гц (ГЭТ 44-2010) и разработке проекта Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц п р и к а з ы в а ю:

• 1. твердить:

Государственный первичный эталон единиц напря ённости магнитного поля в диапазоне частот от 0,009 до 50 Гц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 Гц и присвоить ему регистрационн й номер ГЭТ 44-2026¹;

Государственную поверочную схему для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц², согласно приложению к настоящему приказу;

учёным-хранителем ГЭТ 44-2026 Лукьянова Волемира Игоревича, кандидата физико-математических наук, старшего научного сотрудника -ученого-хранителя государственного эталона лаборатории измерений напряженности электрического и магнитного поля (лаборатория 131) отдела измерений электромагнитного поля в свободном пространстве (отдел 13) научноисследовательского      отделения      метрологии      радиотехнических

и электромагнитных измерений (-1) федерального государственного унитарного предприятия « сероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»³.

• 2. Установить:

• 1) обязательные метрологические, технические требования (характеристики) ГЭТ 44-2026, указанные в его паспорте;

• 2) правила содержания и применения ГЭТ 44-2026, хранящиеся в ФГУП «ВНИИФТРИ»;

• 3) межаттестационный интервал ГЭТ 44-2026, равный 5 годам;

• 4) место хранения, содержания и применения ГЭТ 44-2026  -

ФГУП «ВНИИФТРИ»;

• 5) что ГС применяется для ГЭТ 44-2026, просле иваемых к нему эталонов и средств измерений напря енности магнитного поля в диапазоне частот от 0,000005 до 1000 Гц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц и вводится в действие с 10 февраля 2026 г.;

• 6) что эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений напряжённости магнитного поля в диапазоне частот от 0,000005 до 1000 МГц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряжённости магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»⁴, или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

• 7) что эталоны, аттестованные на соответствие требованиям Приказа № 3469, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

• 8) что эталоны,   аттестованные на соответствие требованиям

Приказа № 3469,  не соответствующие по своим метрологическим

характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 9) что эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

• 10) что информация о прекращении применения эталонов по Приказу № 3469 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений⁵ после даты окончания срока действия свидетельства об аттестации.

• 3. Определить состав ГЭТ 44-2026, указанный в его паспорте.

• 4. ФГУП «ВНИИФТРИ» направить сведения об утверждении ГЭТ 44-2026 и ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» для их внесения в Федеральный фонд.

• 5. Управлению метрологии обеспечить размещение информации об утверждении ГЭТ 44-2026 и ГПС на официальном сайте Росстандарта в информационно-телекоммуникационной сети «Интернет».

• 6. Признать с 10 февраля 2026 г. утратившими силу:

приказ Федерального агентства по техническому регулированию и метрологии от 14 февраля 2011 г. № 545 «Об утверждении Государственного первичного эталона единицы напряжённости магнитного поля в диапазоне частот 0,01-30 МГц»;

приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряжённости магнитного поля в диапазоне частот от 0,000005 до 1000 МГц».

• 7.  Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Лазаренко.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

¹

Далее - ГЭТ 44-2026.

²

Далее - ГПС.

³

Далее - ФГУП «ВНИИФТРИ».

⁴

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 66D990443E7A5ED6AB654D8C484E9E37

⁵

Кому выдан: Шалаев Антон Павлович

Действителен: с 06.05.2025 до 30.07.2026

\__________________-__________________/

УТВЕРЖДЕНА

приказом Федерального агентства

по техническому регулированию

_______2026 г. №

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ НАПРЯЖЕННОСТИ МАГНИТНОГО ПОЛЯ

В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,000005 ДО 1000 МГц И МАГНИТНОГО ДИПОЛЬНОГО МОМЕНТА В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,009 ДО 30 МГц

• 1.1 Настоящая государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц (далее - ГПС) распространяется на средства измерений напряженности магнитного поля (далее - НМП) в диапазоне частот от 0,000005 до 1000 МГц и магнитного дипольного момента (далее - МДМ) в диапазоне частот от 0,009 до 30 МГц и устанавливает порядок передачи единиц НМП - ампера делённого на метр (А/м) и МДМ - ампера умноженного на метр квадратный (А^м¹) от государственного первичного эталона единиц напряженности магнитного поля в диапазоне частот от 0,0009 до 50 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц (эталонов, заимствованных из других государственных поверочных схем) этим средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

• 1.2 Согласно настоящей ГПС допускается производить поверку средств измерений, отградуированных в единицах магнитной индукции тесла (Тл), используя соотношение

1 Тл = 1/ц0 А/м, где Ц0 = 1,2566370612740^-6 Гн/м - магнитная постоянная.

• 1.3 Графическая часть ГПС приведена в приложении А и состоит из двух частей:

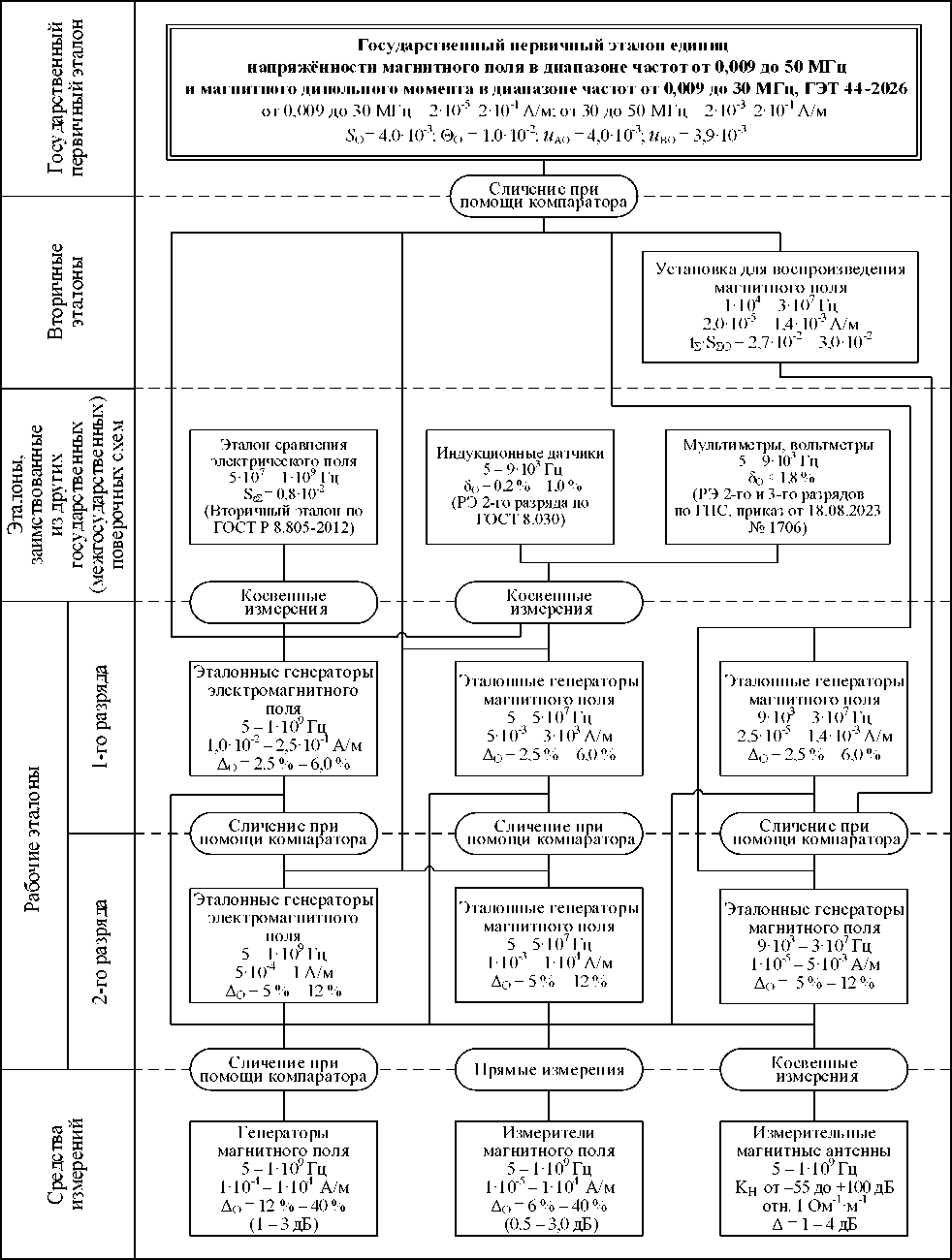

Часть 1 - Средства измерений НМП;

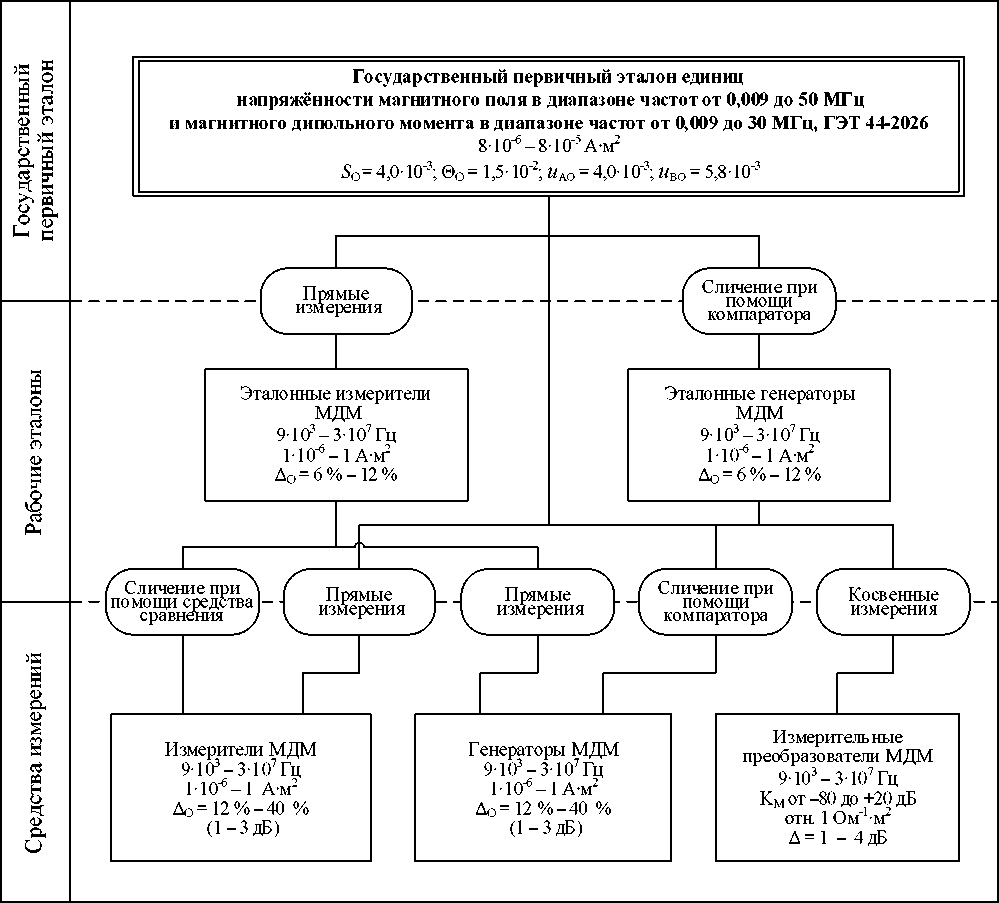

Часть 2 - Средства измерений МДМ.

НМП на частотах от 30 до 50 МГц - от 2- 10^-3 до 240^-1 А/м;

МДМ - от 840^-6 до 8-10^-5 А^м².

• 2.3 ГПЭ обеспечивает воспроизведение единиц НМП и МДМ со средним квадратическим отклонением (далее - СКО) результата измерений So не превышающим 4,0•IO^-3 при 5 независимых измерениях.

Неисключённая систематическая погрешность 0о (далее - НСП) воспроизведения единиц величин при доверительной вероятности Р = 0,99 не превышает:

НМП - 1,040^-2;

МДМ - 1Д10^-2.

Стандартная неопределённость измерений, оцениваемая по типу А, и_А0 при воспроизведении единиц НМП и МДМ не превышает 4,040^-3 при 5 независимых измерениях.

Стандартная неопределённость измерений, оцениваемая по типу B, и_во воспроизведения единиц величин не превышает:

НМП - 3,940^-3;

МДМ - 5,8 •IO^-3.

• 2.4 ГПЭ применяют для передачи:

единицы НМП вторичному эталону, рабочим эталонам 1-го и 2-го разрядов методом сличения при помощи компаратора;

единицы МДМ рабочим эталонам методами прямых измерений и сличения при помощи компаратора, средствам измерений методами прямых измерений, сличения при помощи компаратора и косвенных измерений.

СКО результата измерений НМП и МДМ компараторами при сличении с первичным эталоном So не должно превышать 8Ч(У³ при 5 независимых измерениях.

• 3.1 В качестве вторичного эталона НМП применяют установку для воспроизведения магнитного поля в диапазоне измерений от 2,040^-5 до 1,4-10’³ А/м на частотах от Г10^{2 3 4} до 340^{5 6} Гц.

• 3.2 Доверительная граница относительной погрешности вторичного эталона НМП trSzo находится в диапазоне от 2,740^-2 до 3,040^-2 при доверительной вероятности Р = 0,99.

• 3.3 Вторичный эталон НМП применяют для поверки рабочих эталонов НМП 2-го разряда (эталонных генераторов магнитного поля) методом сличения при помощи компаратора.

соотношением между напряженностями электрического и магнитного поля в электромагнитной волне, методом косвенных измерений.

Относительное значение СКО результата измерений S_ez при передаче единицы от Государственного первичного эталона напряженности электрического поля в диапазоне частот от 0,0003 до 1000 МГц ГЭТ 45-2011 должно быть не более 0,840^-2.

• 4.2 Индукционные датчики (измерительные катушки магнитной индукции) -рабочие эталоны 2-го разряда по государственной поверочной схеме для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции (ГОСТ 8.030) применяют в диапазоне частот от 5 до 940³ Гц для передачи единицы НМП рабочим эталонам НМП 1-го и 2-го разрядов (эталонным генераторам магнитного поля и эталонным генераторам электромагнитного поля), пользуясь известным соотношением между магнитной индукцией и НМП, методом косвенных измерений.

Коэффициенты преобразования    (KSW)    индукционных датчиков

должны быть в пределах от 540^-2 до 2^10^-1 Вб/Тл (м²). Граница относительной погрешности коэффициента преобразования 5о при доверительной вероятности Р = 0,95 должна находиться в пределах от 0,2 % до 1,0 %.

• 4.3 Мультиметры в режиме измерения переменного напряжения и вольтметры - рабочие эталоны 2-го и 3-го разрядов по Государственной поверочной схеме для средств измерения переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц, утверждённой приказом Росстандарта от 18 августа 2023 г. № 1706, применяют совместно с индукционными датчиками в диапазоне частот от 5 до 940³ Гц при передаче единицы НМП рабочим эталонам НМП 1-го и 2-го разрядов (эталонным генераторам магнитного поля и эталонным генераторам электромагнитного поля) методом косвенных измерений.

Граница относительной погрешности измерения переменного напряжения используемых вольтметров 5о при доверительной вероятности Р = 0,95 не должна превышать 1,8 %. Соотношение предела допускаемой относительной погрешности поверяемого рабочего эталона НМП и границы относительной погрешности используемого вольтметра должно быть не менее 3.

• 5.1 Рабочие эталоны НМП 1-го разряда

  • 5.1.1 В качестве рабочих эталонов НМП 1-го разряда используют:

эталонные генераторы электромагнитного поля на частотах от 5 до Г10⁹ Гц в диапазоне измерений от 1,0-10’² до 2,5 -10’¹ А/м;

эталонные генераторы магнитного поля на частотах от 5 до 540⁷ Гц в диапазоне измерений от 540^-3 до 340³ А/м;

эталонные генераторы магнитного поля на частотах от 940³ до 340⁷ Гц в диапазоне измерений от 2Д10^-5 до 1,4-10’³ А/м.

В качестве эталонных генераторов электромагнитного поля в рабочих эталонах НМП 1-го разряда используют генераторы поперечного электромагнитного поля на основе ТЕМ линий передачи с известным соотношением между напряженностями электрического и магнитного полей.

В качестве эталонных генераторов магнитного поля в рабочих эталонах НМП 1-го разряда используют эталонные генераторы магнитного поля на базе колец Гельмгольца (на частотах от 5 до 540⁷ Гц) и эталонные генераторы магнитного поля на базе излучающих рамочных антенн (на частотах от 9Ч0³ до 3•IO⁷ Гц).

• 5.1.2 Предел допускаемой относительной погрешности рабочих эталонов НМП 1-го разряда До должен быть в диапазоне от 2,5 % до 6,0 %.

• 5.1.3 Применение рабочих эталонов НМП 1-го разряда

  • 5.1.3.1 Эталонные генераторы электромагнитного поля применяются для поверки: рабочих эталонов НМП 2-го разряда (эталонных генераторов электромагнитного поля и эталонных генераторов магнитного поля) методом сличения при помощи компаратора; средств измерений (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

  • 5.1.3.2 Эталонные генераторы магнитного поля на базе колец Гельмгольца применяются для поверки: рабочих эталонов НМП 2-го разряда (эталонных генераторов электромагнитного поля на базе ТЕМ линий передачи и эталонных генераторов магнитного поля на базе колец Гельмгольца) методом сличения при помощи компаратора; средств измерений НМП (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

  • 5.1.3.3 Эталонные генераторы магнитного поля на базе излучающих рамочных антенн применяются для поверки: рабочих эталонов НМП 2-го разряда (эталонных генераторов магнитного поля на базе излучающих рамочных антенн) методом сличения при помощи компаратора; средств измерений НМП (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

• 5.1.4 Соотношение предела допускаемой погрешности рабочего эталона НМП 1-го разряда и предела допускаемой погрешности рабочего эталона НМП 2-го разряда (или средства измерений НМП) при проведении поверки не должно превышать 1/2.

• 5.1.5 В качестве компараторов НМП используют приемные рамочные антенны в составе с вольтметром постоянного тока (при наличии встроенного в антенну детекторного преобразователя), или вольтметром переменного тока, или анализатором спектра, или измерителем мощности (при наличии у антенны соответствующего выхода). Относительное значение СКО результата измерений НМП компаратором при сличении с рабочим эталоном НМП 1-го разряда До не должно превышать 1,040^-2.

• 5.2 Рабочие эталоны НМП 2-го разряда

  • 5.2.1 В качестве рабочих эталонов НМП 2-го разряда используют:

эталонные генераторы электромагнитного поля на частотах от 5 до 01O⁹ Гц в диапазоне измерений от 540^-4 до 1 А/м;

эталонные генераторы магнитного поля на частотах от 5 до 530⁷ Гц в диапазоне измерений от Г10^-3 до Г10⁴ А/м;

эталонные генераторы магнитного поля на частотах от 9Ч0³ до 330⁷ Гц в диапазоне измерений от Г10^-5 до 540^-3 А/м.

В качестве эталонных генераторов электромагнитного поля в рабочих эталонах НМП 2-го разряда используют генераторы поперечного электромагнитного поля на основе ТЕМ линий передачи с раздельной градуировкой по магнитному и электрическому полю.

В качестве эталонных генераторов магнитного поля в рабочих эталонах НМП 2-го разряда используют эталонные генераторы магнитного поля на базе колец Гельмгольца, соленоидов и коаксиальных резонаторов (на частотах от 5 до 5Ч0⁷ Гц) и эталонные генераторы магнитного поля на базе излучающих рамочных антенн (на частотах от 940³ до 3•IO⁷ Гц).

• 5.2.2 Предел допускаемой относительной погрешности рабочих эталонов НМП 2-го разряда До должен быть в диапазоне от 5 % до 12 %.

• 5.2.3 Применение рабочих эталонов НМП 2-го разряда

  • 5.2.3.1 Эталонные генераторы электромагнитного поля применяются для поверки средств измерений НМП (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

  • 5.2.3.2 Эталонные генераторы магнитного поля на базе колец Гельмгольца, соленоидов и коаксиальных резонаторов применяются для поверки средств измерений НМП (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

  • 5.2.3.3 Эталонные генераторы магнитного поля на базе излучающих рамочных антенн применяются для поверки: средств измерений НМП (генераторов магнитного поля, измерителей магнитного поля и измерительных магнитных антенн) методами сличения при помощи компаратора, прямых измерений и косвенных измерений.

• 5.2.4 Соотношение предела допускаемой погрешности рабочего эталона НМП 2-го разряда и предела допускаемой погрешности средства измерений НМП при проведении поверки не должно превышать 1/2.

• 5.2.5 В качестве компараторов НМП используют приемные рамочные антенны в составе с вольтметром постоянного тока (при наличии встроенного в антенну детекторного преобразователя), или вольтметром переменного тока, или анализатором спектра, или измерителем мощности (при наличии у антенны соответствующего выхода). Относительное значение СКО результата измерений НМП компаратором при сличении с рабочим эталоном НМП 2-го разряда До не должно превышать 1,5 •IO^-2.

• 5.3 Рабочие эталоны МДМ

  • 5.3.1 В качестве рабочих эталонов МДМ используют эталонные измерители МДМ и эталонные генераторы МДМ на частотах от 9Д0³ до 3Ч0⁷ Гц в диапазоне измерений от Г10^-6 до 1 А^м²

В качестве эталонных измерителей МДМ в рабочих эталонах применяют измерительные преобразователи на базе сдвоенных рамочных антенн (колец Гельмгольца), используемые в режиме приёма в составе с вольтметром переменного тока (измерителем мощности).

В качестве эталонных генераторов МДМ в рабочих эталонах используют рамочные антенны-излучатели (петлевые вибраторы) с питанием от измерительного генератора переменного тока и контролем силы переменного тока в антенне -излучателе.

• 5.3.2 Предел допускаемой относительной погрешности рабочих эталонов МДМ До должен быть в диапазоне от 6 % до 12 %.

• 5.3.3 Применение рабочих эталонов МДМ

  • 5.3.3.1 Эталонные измерители МДМ применяют для поверки средств измерений МДМ (измерителей МДМ и генераторов МДМ) методами сличения при помощи средств сравнения и прямых измерений.

  • 5.3.3.2 Эталонные генераторы МДМ применяют для поверки средств измерений МДМ (измерителей МДМ, генераторов МДМ и измерительных преобразователей МДМ) методами прямых измерений, сличения при помощи компаратора и косвенных измерений.

• 5.3.4 Соотношение предела допускаемой погрешности рабочего эталона МДМ и предела допускаемой погрешности средства измерений МДМ при проведении поверки не должно превышать 1/2.

• 5.3.5 В качестве средств сравнения МДМ используют рамочные антенны-излучатели с питанием от измерительного генератора переменного тока и контролем силы переменного тока в антенне. Относительное значение СКО при сличении с рабочим эталоном До не должно превышать 1,5 •IO^-2.

В качестве компараторов МДМ используют измерительные преобразователи МДМ на базе колец Гельмгольца, используемых в режиме приёма, в составе с вольтметром переменного тока (анализатором спектра, измерителем мощности). Относительное значение СКО результата измерений МДМ компаратором при сличении с рабочим эталоном До не должно превышать 1,5 • 10^-2.

• 6.1 В качестве средств измерений НМП на частотах от 5 до V10⁹ Гц применяют:

генераторы магнитного поля в диапазоне от Г10’⁴ до М0'¹ А/м с пределом допускаемых относительных погрешностей воспроизведения НМП До = 12 % - 40 % (1 - 3 дБ);

измерители магнитного поля в диапазоне от Г10’⁵ до Г10⁴ А/м с пределом допускаемых относительных погрешностей измерения НМП До = 6 % - 40 % (0,5 - 3 дБ);

измерительные магнитные антенны с калибровочными коэффициентами Кн, находящимися в диапазоне от минус 55 до плюс 100 дБ относительно 1 Ом’^м’¹ и пределом допускаемых погрешностей калибровочных коэффициентов Д = 1 - 4 дБ.

• 6.2 В качестве средств измерений МДМ на частотах от 940³ до 340⁷ Гц применяют:

генераторы МДМ в диапазоне от Г10’⁶ до 1 А^м² с пределом допускаемых относительных погрешностей воспроизведения МДМ До = 12 % - 40 % (1 - 3 дБ);

измерители МДМ в диапазоне от Г10’⁶ до 1 А^м² с пределом допускаемых относительных погрешностей измерения МДМ До = 12 % - 40 % (1 - 3 дБ);

измерительные преобразователи МДМ с калибровочными коэффициентами Км находящимися в диапазоне от минус 80 до плюс 20 дБ относительно 1 Ом’^м² и пределом допускаемых погрешностей калибровочных коэффициентов Д = 1 - 4 дБ.

¹

Государственный первичный эталон

• 2.1 Государственный первичный эталон единиц напряжённости магнитного поля в диапазоне частот от 0,009 до 50 МГц и магнитного дипольного момента в диапазоне частот от 0,009 до 30 МГц (далее - ГПЭ) состоит из комплекса следующих основных технических средств:

генератор магнитного поля и магнитного момента эталонный на базе рамочных антенн-излучателей ГЭМ-РА;

генератор электромагнитного поля эталонный на базе четырехпроводной линии передачи ГЭЭМ-ЛП;

измеритель магнитного поля эталонный на базе приемных рамочных антенн ИЭМ-РА;

компаратор магнитного поля эталонный КЭМ-РА;

транспортируемый эталон электрического и магнитного поля ТЭЭМП; компаратор магнитного момента эталонный КЭММ-КГ;

стенд градуировочный СГ -1; комплект измерительный.

• 2.2 Диапазон значений, в котором воспроизводятся единицы величин составляет:

НМП на частотах от 0,009 до 30 МГц - от 210^-5 до 210^-1 А/м;

²

Эталоны, заимствованные из других государственных

³

(межгосударственных) поверочных схем

⁴

• 4.1 Эталон сравнения электрического поля - вторичный эталон по

⁵

государственной поверочной схеме для средств измерений напряженности

⁶

электрического поля в диапазоне частот от 0,0003 до 2500 МГц (ГОСТ Р 8.805-2012)
