МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

23 декабря 2019 г.                                              №    3222

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62269 «Киловольтметры КВМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации • 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Авиаагрегат-Н» от 12 сентября 2019 г. № Д-0608-19 и

№ Д-0609-19, приказываю:

• 1. Внести изменения в описание типа на киловольтметры КВМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63921-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу АИЕЛ.411115.001 МП «Киловольтметры КВМ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 24 июня 2019 г.

• 3.  Переоформить свидетельство об утверждении типа № 62269 «Киловольтметры КВМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63921-16, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан; Голубев Сергей Сергеевич

Действителен: с 06,112019 до 06,11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2019 г. № 3222

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Киловольтметры КВМ

Киловольтметры КВМ (далее по тексту - киловольтметры) предназначены для измерений напряжения постоянного и переменного тока.

Принцип действия киловольтметров основан на масштабном преобразовании (уменьшении) входного высокого напряжения постоянного тока или напряжения переменного тока в заданное число раз с помощью последовательно включенных элементов (резисторов) и последующем измерении выходного напряжения.

Киловольтметр позволяет измерять значения напряжения постоянного тока, среднеквадратические значения, а также амплитудные значения синусоидального напряжения переменного тока.

Функционально киловольтметры включают в себя первичный измерительный масштабный преобразователь (частотно- скомпенсированный высоковольтный омический делитель напряжения) и подключенный к его выходу блок измерительный.

На входе делителя устанавливается экран для исключения коронных разрядов при подключении к источнику высокого напряжения.

Блок измерительный преобразует аналоговое напряжение нижнего плеча высоковольтного делителя в цифровой код, значение которого соответствует приложенному к киловольтметру высокому напряжению, отображает полученное напряжение на дисплее и, при необходимости, передает цифровой код по оптоволоконной линии связи. Блок выполнен в металлическом корпусе.

Для связи с компьютером, киловольтметр имеет встроенный порт оптоволоконной линии связи, обеспечивающий гальваническую развязку на основе оптоволоконного кабеля, и преобразователь интерфейса. Преобразователь интерфейса преобразует сигналы оптоволоконной линии связи в интерфейс USB.

Преобразователь интерфейса выполнен в виде отдельного блока.

Блок измерительный и преобразователь интерфейса соединены между собой оптоволоконным кабелем длиной до 30 м (уточняется при заказе).

Киловольтметры КВМ выпускаются в шести модификациях: КВМ-25, КВМ-50, КВМ-75, КВМ-100, КВМ-150, КВМ-220, отличающихся между собой конструктивным исполнением, диапазонами измерений, габаритными размерами и массой.

На передней панели блока измерительного расположен светодиодный семисегментный светодиодный индикатор, на котором отображается результат измерений, и кнопки управления.

На задней панели блока измерительного размещены разъем сети питания, порт оптоволоконной линии связи, клемма заземления, разъем автономного питания 12 В (по заказу).

Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления нижней панели блока измерительного.

Общий вид киловольтметров приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.

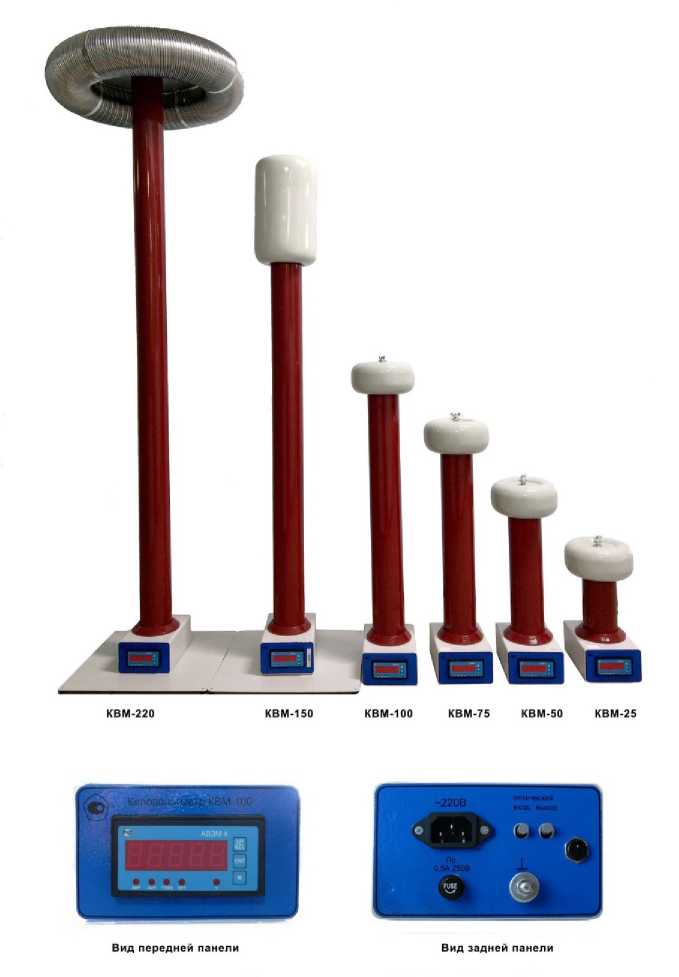

Рисунок 1 - Общий вид киловольтметров КВМ

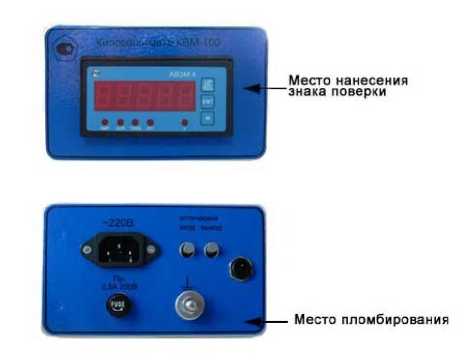

Рисунок 2 - Схема пломбировки

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится методом наклейки на лицевую панель киловольтметров и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Таблица 3 - Комплектность средства измерений

осуществляется по документу АИЕЛ.411115.001 МП «Киловольтметры КВМ. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 24.06. 2019 года.

Основные средства поверки:

делитель напряжения ДН400 (регистрационный номер в Федеральном информационном фонде 11256-90);

ГПСЭ единицы электрического напряжения постоянного тока - вольта в диапазоне ± (1...500) кВ (ГЭТ 181-2010);

трансформатор напряжения измерительный лабораторный НЛЛ-15 (регистрационный номер в Федеральном информационном фонде 46942-11);

делитель напряжения составной ДН-160пт (регистрационный номер в Федеральном информационном фонде 62876-15);

трансформатор напряжения измерительный эталонный NVOS 500 (регистрационный номер в Федеральном информационном фонде 32397-12);

вольтметр  универсальный  В7-78/1 (регистрационный  номер  в  Федеральном

информационном фонде 52147-12);

вольтметр   амплитудный  ВА-3.1 (регистрационный  номер  в  Федеральном

информационном фонде 48113-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель блока измерительного в виде наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ± (1.. .500) кВ

АИЕЛ.411115.001 ТУ Киловольтметры КВМ. Технические условия

Общество с ограниченной ответственностью «Авиаагрегат-Н» (ООО «Авиаагрегат-Н»)

ИНН 6150045308

Юридический адрес: 346400, Ростовская обл., г. Новочеркасск, пр-т Баклановский, д. № 200, кор. А, офис 401

Адрес: 346421, Ростовская обл., г. Новочеркасск, ул. 26 Бакинских комиссаров, д. 11 в

Телефон (факс): (8635) 26-07-82

Web-сайт: http://www.avem.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
