МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставлякХза собой.

  ¹⁷                               Подлинник электронного документа, подписаиногоЭГТ,

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7S14AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27,12.2021 до 27.12.2022

V

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 619

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

общество «Юнитест-Рентген» (ЗАО «Юнитест-Рентген»), Юридический адрес: 194291, г. Санкт-Петербург, пр. Луначарского, д. 72/1

(АО «Юнитест-Рентген»), Юридический адрес: 194223, г. Санкт-Петербург, вн. тер.

г. муниципальный округ Светлановское, ул. Курчатова, д. 9, стр.

2, помещ. 434

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 619

Лист № 1

Регистрационный № 37805-14 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие Mark* Vie, Mark* VIeS, MarkV to Mark* VIe migration

Назначение средства измерений

Комплексы измерительно-вычислительные и управляющие Mark* Vie, Mark* VIeS, MarkV to Mark* Vie migration (далее — ИВК) предназначены для измерений электрических сигналов и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.

Описание средства измерений

Принцип действия ИВК основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.

ИВК обеспечивает выполнение следующих функций:

- измерение и контроль параметров технологического процесса в реальном масштабе времени;

- выполнение функций сигнализации и противоаварийной защиты;

- накопление, регистрацию и хранение информации о значениях технологических параметров;

- исполнение заложенных программ и алгоритмов;

- формирование выходных сигналов управления технологическими процессами и объектами в составе локальных систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП);

- вывод и отображение текущих значений параметров.

ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.

Функционально ИВК состоят из четырех видов измерительных каналов (далее — ИК):

- ИК измерения и воспроизведения силы постоянного тока,

- ИК измерения и воспроизведения напряжения постоянного тока,

- ИК частоты,

- ИК температуры.

В состав каждого ИК входят:

- логические контроллеры типов: IS220UCSAH10A, IS420UCSBH1A, IS420UCSBH3A, IS420UCSBH4A, IS420UCSCx/y/z,

- аналоговые измерительные модули ввода/вывода типов: PAIC, РАОС, PHRA, PPRO, PRTD, PSVO, РТСС, PTUR, PVIB, РСАА, РАМС, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA, YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE.

- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.

Контроллеры считывают входные данные из сети Ethernet, поступающие от первичных измерительных преобразователей (далее — ПИП) (в состав ИВК не входят) на измерительные модули. Измерительные модули ввода/вывода монтируются на плате подключения ввода/вывода с клеммниками барьерного или блочного типа. Модуль ввода/вывода включает два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных.

В зависимости от назначения ИВК производятся в пяти модификациях, включающих в себя разные наборы измерительных модулей ввода/вывода:

- ИВК Mark* VIe — в состав входят следующие типы аналоговых измерительных модулей ввода/вывода: PAIC, РАОС, PHRA, PPRO, PRTD, PSVO, РТСС, PTUR, PVIB, РСАА, РАМС, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA;

- ИВК Mark* VIeS — модификация ИВК устанавливается на объектах там, где необходим повышенный контроль безопасности технологического процесса. В состав входят следующие аналоговые измерительные модули ввода/вывода: YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA, PPDA;

- ИВК MarkV to Mark* VIe migration — переходная модификация. Переход от MarkV на современную Mark* VIe происходит за счет замены трех основных компонентов: контроллеров, сетей ввода-вывода, плат ввода-вывода. В состав входят следующие аналоговые измерительные модули ввода/вывода: PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE;

- ИВК Mark* VIe CDM — модификация служит для контроля динамики внутреннего сгорания газовых турбин на основе аналогового измерительного модуля РАМС;

- ИВК Mark* VI to Mark VIe control platform upgrade- обновленная модификация ИВК, раннее изготовленной модификации Mark VI. Обновление происходит за счет замены устаревших клеммных плат. В состав входят аналоговые измерительные модули ввода/вывода: РАМС, PPDA, PPRO.

Компоненты ИВК изготавливаются в общепромышленном и взрывозащищенном исполнении.

Заводской номер ИВК наносится методом наклейки на корпус модуля.

Схема архитектуры комплексов измерительно-вычислительных и управляющих представлена на рисунке 1.

Внешний вид приборного шкафа представлен на рисунке 2.

Компоненты ИВК представлены на рисунке 3.

Способ пломбировки приборного шкафа ИВК и нанесение знака поверки представлен на рисунке

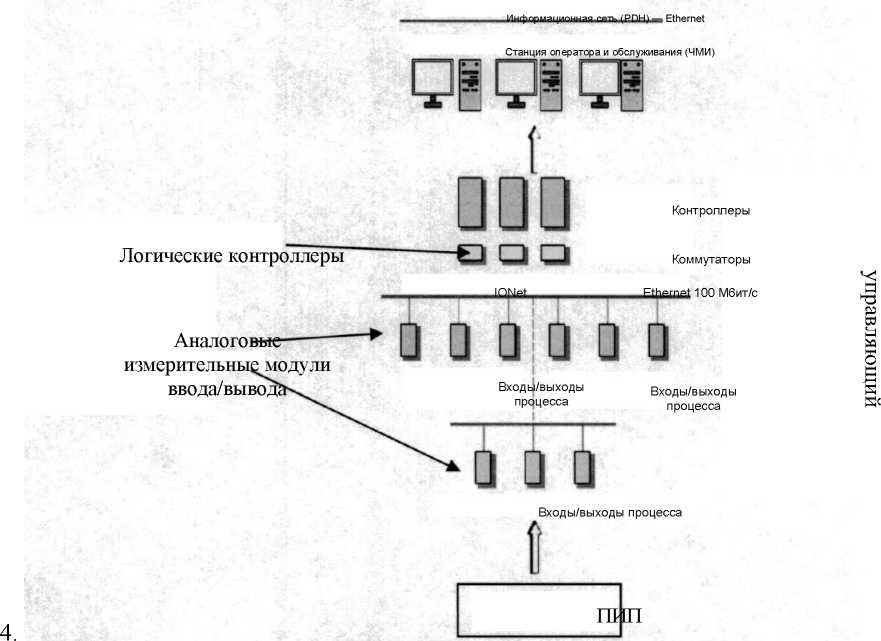

Рисунок 1 — Схема архитектуры комплексов измерительно-вычислительных и управляющих

Логические контроллеры

Аналоговые измерительные модули ввода/вывода

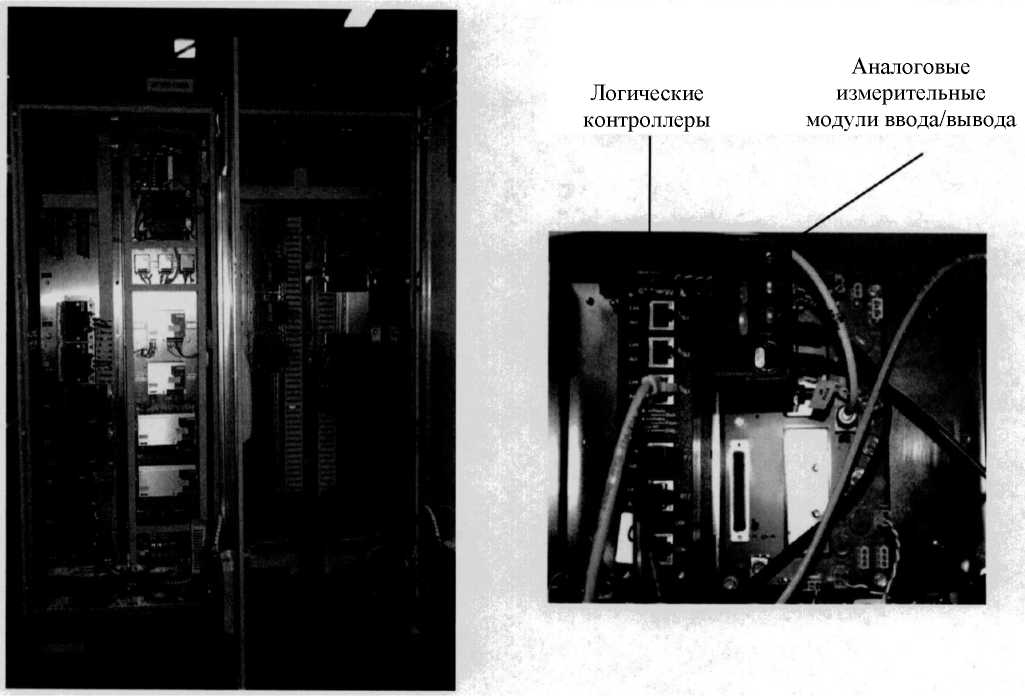

Рисунок 2 — Внешний вид приборного шкафа

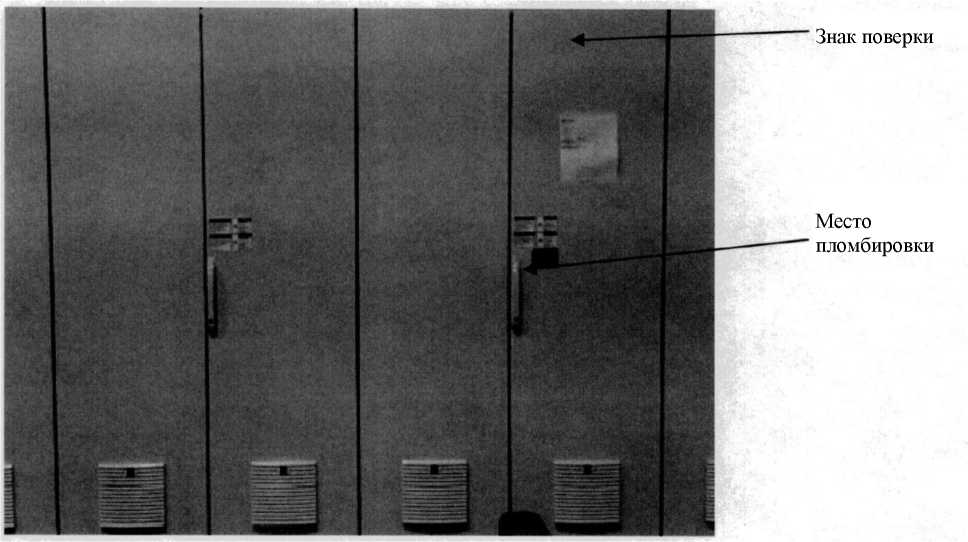

Рисунок 4 — Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) ИВК обеспечивает взаимодействие операторской с системой управления ИВК Mark* Vie, Mark* VIeS, MarkV to Mark* VIe migration, связь которой осуществляется по локальной сети Ethernet.

ПО ИВК разделено на 2 части — встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.

Все части ПО ИВК относятся к метрологически значимым.

Функции ПО обеспечивают:

- графическое отображение динамики;

- отображение сигналов тревоги;

- трендинг переменных процесса;

- меню панели управления точками;

- обеспечение защиты от несанкционированного доступа.

Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных — «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014).

Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:

- разделение уровней доступа для различных категорий пользователей;

- защита с помощью паролей, карт-ключей и других специализированных средств;

- регистрация событий в системном журнале;

- формирование архива всех действий пользователей;

- наличие антивирусного программного обеспечения;

Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени с использованием протокола NTP Master.

Идентификационные признаки программного обеспечения приведены в таблицах 1-9.

Таблица 1 — Идентификационные данные программного обеспечения

Таблица 2 — Идентификационные данные программного обеспечения

Таблица 3 — Идентификационные данные программного обеспечения

Таблица 4 — Идентификационные данные программного обеспечения

Таблица 5 — Идентификационные данные программного обеспечения

Таблица 6 — Идентификационные данные программного обеспечения

Таблица 7 — Идентификационные данные программного обеспечения

Таблица 8 — Идентификационные данные программного обеспечения

Таблица 9 — Идентификационные данные программного обеспечения

^(*)- и более поздние версии.

Основные метрологические и технические характеристики ИВК приведены в таблицах 10, 11, 12.

Таблица 11 —

И ИВК (выходные сигналы)

Нормирование допускаемой погрешности указано без учета погрешности ПИП.

Таблица 12 — Технические характеристики ИВК

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 13 — Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в томе 2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration

ГОСТ P 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Техническая документация фирм-изготовителей.

Изготовитель

Baker Hughes Hungary, Kft., Венгрия

East Gate Business Park, F2 Building

Akacos, Fot, 2151 Hungary

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 619

Лист № 1 Регистрационный № 37805-14 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные и управляющие Mark* Vie, Mark* VIeS, MarkV to Mark* VIe migration

Назначение средства измерений

Комплексы измерительно-вычислительные и управляющие Mark* Vie, Mark* VIeS, MarkV to Mark* Vie migration (далее — ИВК) предназначены для измерений электрических сигналов и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.

Описание средства измерений

Принцип действия ИВК основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.

ИВК обеспечивает выполнение следующих функций:

- измерение и контроль параметров технологического процесса в реальном масштабе времени;

- выполнение функций сигнализации и противоаварийной защиты;

- накопление, регистрацию и хранение информации о значениях технологических параметров;

- исполнение заложенных программ и алгоритмов;

- формирование выходных сигналов управления технологическими процессами и объектами в составе локальных систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП);

- вывод и отображение текущих значений параметров.

ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.

Функционально ИВК состоят из четырех видов измерительных каналов (далее — ИК):

- ИК измерения и воспроизведения силы постоянного тока,

- ИК измерения и воспроизведения напряжения постоянного тока,

- ИК частоты,

- ИК температуры.

В состав каждого ИК входят:

- логические контроллеры типов: IS220UCSAH10A, IS420UCSBH1A, IS420UCSBH3A, IS420UCSBH4A, IS420UCSCx/y/z,

- аналоговые измерительные модули ввода/вывода типов: PAIC, РАОС, PHRA, PPRO, PRTD, PSVO, РТСС, PTUR, PVIB, РСАА, РАМС, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA, YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE.

- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.

Контроллеры считывают входные данные из сети Ethernet, поступающие от первичных измерительных преобразователей (далее — ПИП) (в состав ИВК не входят) на измерительные модули. Измерительные модули ввода/вывода монтируются на плате подключения ввода/вывода с клеммниками барьерного или блочного типа. Модуль ввода/вывода включает два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных.

В зависимости от назначения ИВК производятся в пяти модификациях, включающих в себя разные наборы измерительных модулей ввода/вывода:

- ИВК Mark* VIe — в состав входят следующие типы аналоговых измерительных модулей ввода/вывода: PAIC, РАОС, PHRA, PPRO, PRTD, PSVO, РТСС, PTUR, PVIB, РСАА, РАМС, PCLA, PGEN, PPRA, PSVP, PPDA, PUAA;

- ИВК Mark* VIeS — модификация ИВК устанавливается на объектах там, где необходим повышенный контроль безопасности технологического процесса. В состав входят следующие аналоговые измерительные модули ввода/вывода: YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, YSIL, YUAA, PPDA;

- ИВК MarkV to Mark* VIe migration — переходная модификация. Переход от MarkV на современную Mark* VIe происходит за счет замены трех основных компонентов: контроллеров, сетей ввода-вывода, плат ввода-вывода. В состав входят следующие аналоговые измерительные модули ввода/вывода: PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE;

- ИВК Mark* VIe CDM — модификация служит для контроля динамики внутреннего сгорания газовых турбин на основе аналогового измерительного модуля РАМС;

- ИВК Mark* VI to Mark VIe control platform upgrade- обновленная модификация ИВК, раннее изготовленной модификации Mark VI. Обновление происходит за счет замены устаревших клеммных плат. В состав входят аналоговые измерительные модули ввода/вывода: РАМС, PPDA, PPRO.

Компоненты ИВК изготавливаются в общепромышленном и взрывозащищенном исполнении.

Заводской номер ИВК наносится методом наклейки на корпус модуля.

Схема архитектуры комплексов измерительно-вычислительных и управляющих представлена на рисунке 1.

Внешний вид приборного шкафа представлен на рисунке 2.

Компоненты ИВК представлены на рисунке 3.

Способ пломбировки приборного шкафа ИВК и нанесение знака поверки представлен на рисунке 4.

Информационная сеть (PDH) — Ethernet

Станция оператора и обслуживания (ЧМИ)

□□□

измерительные модули ввода/вывода

Коммутаторы

Ethernet 100 М6ит/с

□□□□□□

Входы/выходы процесса

Рисунок 1 — Схема архитектуры комплексов измерительно-вычислительных и управляющих

Рисунок 4 — Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) ИВК обеспечивает взаимодействие операторской с системой управления ИВК Mark* Vie, Mark* VIeS, MarkV to Mark* VIe migration, связь которой осуществляется по локальной сети Ethernet.

ПО ИВК разделено на 2 части — встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.

Все части ПО ИВК относятся к метрологически значимым.

Функции ПО обеспечивают:

- графическое отображение динамики;

- отображение сигналов тревоги;

- трендинг переменных процесса;

- меню панели управления точками;

- обеспечение защиты от несанкционированного доступа.

Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных — «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014).

Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:

- разделение уровней доступа для различных категорий пользователей;

- защита с помощью паролей, карт-ключей и других специализированных средств;

- регистрация событий в системном журнале;

- формирование архива всех действий пользователей;

- наличие антивирусного программного обеспечения;

Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени с использованием протокола NTP Master.

Идентификационные признаки программного обеспечения приведены в таблицах 1-9.

Таблица 1 — Идентификационные данные программного обеспечения

Таблица 2 — Идентификационные данные программного обеспечения

Таблица 3 — Идентификационные данные программного обеспечения

Таблица 4 — Идентификационные данные программного обеспечения

Таблица 5 — Идентификационные данные программного обеспечения

Таблица 6 — Идентификационные данные программного обеспечения

Таблица 7 — Идентификационные данные программного обеспечения

Таблица 8 — Идентификационные данные программного обеспечения

Таблица 9 — Идентификационные данные программного обеспечения

^(*)- и более поздние версии.

Основные метрологические и технические характеристики ИВК приведены в таблицах 10, 11, 12.

Таблица 10 — Метрологические характеристики ИВК (входные сигналы)

⁽¹⁾ — быстрое преобразование Фурье.

Таблица 11 — Метрологические характеристики ИВК (выходные сигналы)

Нормирование допускаемой погрешности указано без учета погрешности ПИП.

Таблица 12 — Технические характеристики ИВК

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 13 — Комплектность средства измерений

приведены в томе 2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration

ГОСТ P 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Техническая документация фирм-изготовителей.

Изготовитель

Nexus Controls LLC, США

1800 Nelson Road

Longmont Colorado, USA

80501

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 619

Регистрационный № 74668-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы цифровой радиографии серии «Градиент»

Комплексы цифровой радиографии серии «Градиент» (далее - комплексы) предназначены для измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом в промышленности.

Принцип действия комплексов основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом на запоминающей пластине. Считывание изображения с запоминающей пластины и преобразование его в цифровой сигнал производится сканирующим устройством. Цифровое изображение от сканирующего устройства передается в компьютер для дальнейшей обработки, анализа и архивирования.

В состав комплексов входят сканер, персональный компьютер или ноутбук, программное обеспечение.

Комплексы имеют четыре исполнения, отличающихся сканером, входящим в состав комплекса. Комплексы выпускают со сканерами компании «DURR NDT GmbH & Co. KG», Германия, моделей CR 35 NDT (исполнение 1), HD-CR 35 NDT (исполнение 2) и сканерами компании «ALLPRO Imaging», США, моделей ScanX Discover HR (исполнение 3), ScanX Discover HC (исполнение 4).

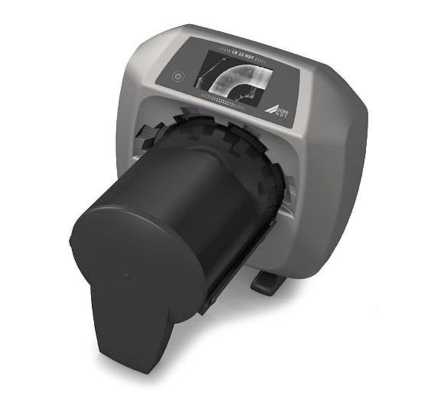

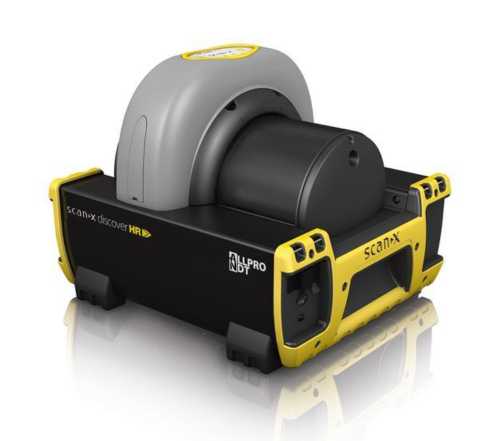

Внешний вид сканеров из состава комплексов представлен на рисунках 1-4.

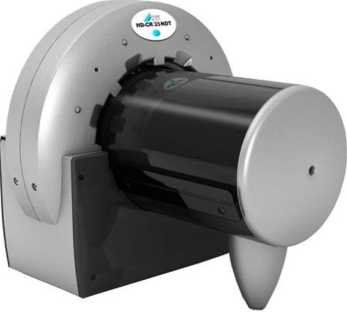

Рисунок 2 - Общий вид сканера из состава комплекса цифровой радиографии серии «Градиент» (исполнение 2)

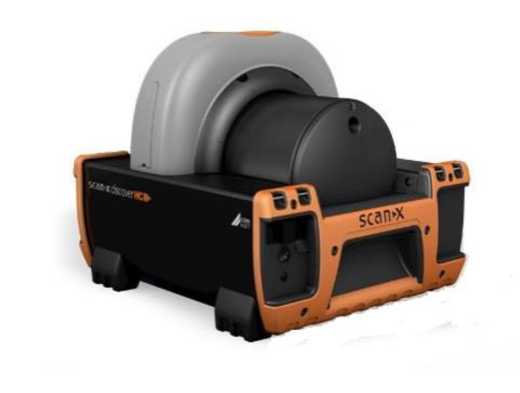

Рисунок 3 - Общий вид сканера из состава комплекса цифровой радиографии серии «Градиент» (исполнение 3)

Пломбирование осуществляется путем нанесения пломбировочных наклеек, препятствующих вскрытию сканера.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

Места пломбировки

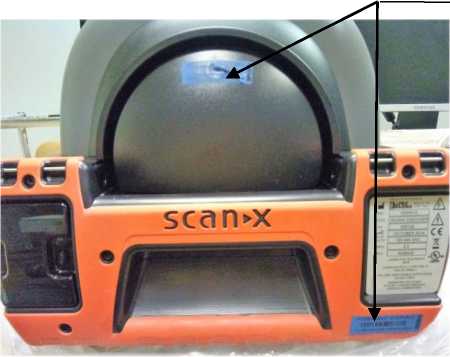

Рисунок 5 - Схема пломбировки от несанкционированного доступа

Комплексы работают со встроенным программным обеспечением сканеров и автономным программным обеспечением «ВидеоРен Про» (далее ПО «ВидеоРен Про»).

Встроенное ПО предназначено для получения изображений с запоминающих пластин. ПО «ВидеоРен Про» предназначено для получения цифровых изображений объектов, их дальнейшую обработку, анализ и хранение результатов измерений.

ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики комплексов, включая показатели точности, представлены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на сканер.

Таблица 4 - Комплектность комплексов

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ТУ 26.20.16-019-13826552-2017 Комплекс цифровой радиографии серии «Градиент». Технические условия

Акционерное общество «Юнитест-Рентген» (АО «Юнитест-Рентген»)

ИНН 7802208920

Юридический адрес: Россия, 194223, г. Санкт-Петербург, вн.тер.г. муниципальный округ

Светлановское, улица Курчатова, д. 9, стр. 2, помещ. 434

Телефон: +7 (812) 448-18-18

Факс: +7 (812) 448-18-19

Web-сайт: www.unitest-roentgen.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 619

Лист № 1 Регистрационный № 84197-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые FSS

Расходомеры-счетчики вихревые FSS (далее расходомеры) предназначены для измерений объемного (массового) расхода и объема (массы) различных жидкостей и газов (пара).

Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, рассчитывается средняя скорость потока и пропорциональный ей объёмный расход среды.

Конструктивно расходомер состоит из первичного преобразователя и электронного блока. Первичный преобразователь выполнен в виде отрезка трубопровода с фланцами, внутри которого находится впускной направляющий элемент, который придает вращательное движение измеряемому веществу, поступающему в осевом направлении. В центре вращения образуется ядро вихря, которое под воздействием противотока выполняет принудительное вторичное спиралевидное вращение. За направляющим элементом установлен пьезоэлектрический датчик, который регистрирует частоту вторичного вращения. Частота вторичного вращения пропорциональна расходу и, при условии оптимизированной внутренней геометрии измерительного устройства, имеет линейную характеристику на достаточно широком участке диапазона измерения. При подобранных размерах впускного направляющего элемента и внутреннего канала, число Струхаля (St) остается постоянным в очень широком диапазоне чисел Рейнольдса (Re).

Информация о частоте следования вихрей преобразовывается пьезоэлектрическим сенсором (датчиком) в электрический сигнал, дальнейшая обработка которого происходит в электронном блоке.

Электронный блок, входящий в состав расходомера, преобразует частоту электрических импульсов в значения расхода, объема (массы) измеряемой среды и стандартизированные аналоговые и цифровые сигналы.

Исполнения расходомеров отличаются друг от друга применяемыми материалами. Электронный блок выполнен в герметичном корпусе и крепится снаружи первичного преобразователя (моноблочная конструкция) или устанавливается отдельно (разнесенная конструкция). Имеется двухсенсорный вариант исполнения расходомера, состоящий из первичного вихревого преобразователя расхода с двумя независимыми датчиками и двумя независимыми электронными преобразователями.

По заказу расходомер может комплектоваться встроенным преобразователем температуры, измеренные значения с которого передаются для отображения или последующих вычислений в блок электроники. Блок электроники расходомера имеет встроенный вычислитель расхода, который позволяет индицировать массовый расход различных газов, объемный расход газа, приведенного к нормальным или стандартным условиям, а также вычислять массовый расход и массу жидкости и пара.

Также конструкцией расходомера предусмотрена возможность подключения внешних преобразователей давления, преобразователя температуры и газоанализатора через аналоговый вход или по HART протоколу.

Расходомеры, в зависимости от модели, обеспечивают:

- представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;

- индикацию измерительной информации на дисплее встроенного или выносного электронного блока;

- архивирование и хранение измерительной информации и результатов диагностики во встроенной энергонезависимой памяти расходомера (SensorMemory).

На дисплее расходомера могут быть отражены показания следующих величин: объемный расход, массовый расход, объем, плотность, температура, давление, время работы, тепловая энергия.

Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах". Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки "d", искробезопасная электрическая цепь "i", защита вида "n", защитой от воспламенения пыли "t", а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

Конструкция расходомера обеспечивает защиту от несанкционированного измене-

ния метрологических характеристик после выпуска из производства и защиту от вмешательства в его работу в процессе эксплуатации. На корпусе вторичного преобразователя предусмотрены места для пломбировки.

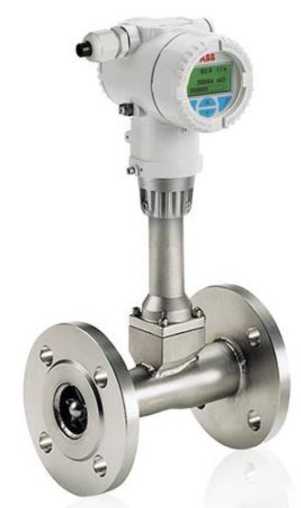

Рисунок 1 - Моноблочная конструкция. Корпус преобразователя из алюминия.

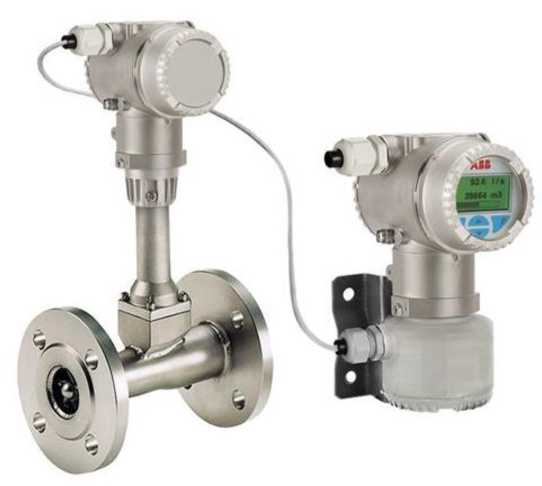

Рисунок 2 - Разнесенная конструкция с электронным блоком. Корпус преобразо-

вателя из нержавеющей стали.

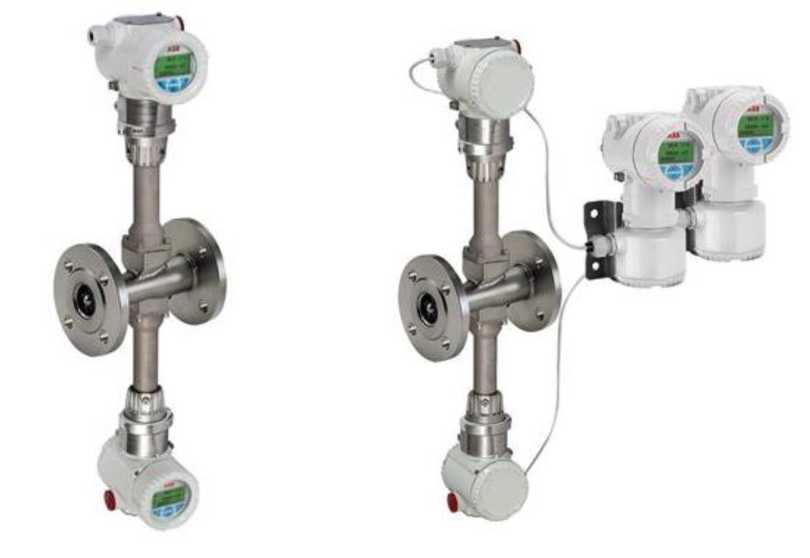

Рисунок 3 - Моноблочная конструкция с двойным измерительным датчиком.

Места пломбировки

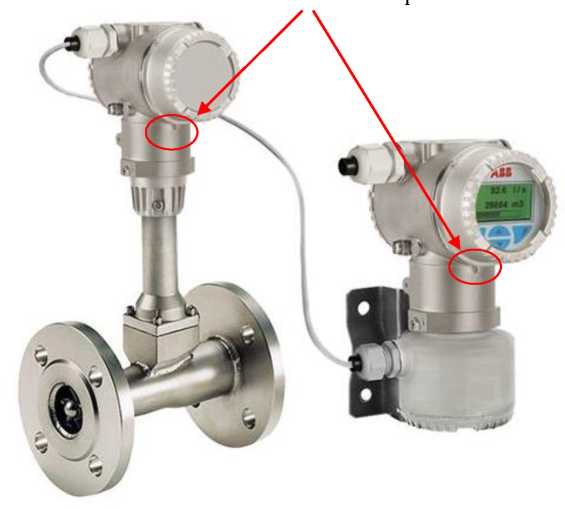

Рисунок 5 - Пломбирование вторичного преобразователя

Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительной информации и вычислений (метрологически значимая часть ПО), формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем. ПО расходомеров состоит из двух частей Transmitter Firmware и Sensor Firmware.

Наименование и версии ПО могут быть просмотрены на дисплее преобразователя в соответствующем подразделе меню (как неактивное и не подлежащее изменению). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.

Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Помимо этого, на плате электронного преобразователя находится переключатель, реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через цифровые протоколы связи. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

В соответствии с Р 50.02.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульные листы эксплуатационной документации расходомера.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации раздел №3 "Конструкция и принцип действия".

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости.

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

Техническая документация фирмы ABB Automation Products GmbH, Германия.

Фирма ABB Engineering (Shanghai) Ltd., КНР

4528, Kangxin Highway, Pudong New District, Shanghai, 201319, P.R. China

Tel: +86(0) 21 6105 6666

Fax: +86(0) 21 6105 6666

Web-сайт: www.abb.com/flow

E-mail: china.instrumentation@cn.abb.com

Фирма ABB AG, Германия

Адрес: Schillerstr. 72, 32425 Minden, Germany

Tel: +49 571 830-0

Fax: +49 571 830-1806

Web-сайт: www.abb.com/flow

E-mail: vertrieb.messtechnikprodukte@de.abb.com

Адрес: Dransfelder Strasse 2, 37079 Goettingen, Germany

Tel: +49 551 905-0

Fax: +49 551 905-777

Web-сайт: www.abb.com/flow

E-mail: vertrieb.messtechnikprodukte@de.abb.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
