МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 декабря 2018 г.                                            _№ 2609

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55760 «Спектрометры атомно-абсорбционные SavantAA, SavantAAY, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Неолаб» от 09 июля 2018 г. № 446 и № 447 приказываю:

• 1.   Внести изменения в описание типа на спектрометры атомно-абсорбционные SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59112-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 128.Д4-13 «ГСИ.

Спектрометры атомно-абсорбционные SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G. Методика поверки» с изменением №  1, и распространить действие документа

на спектрометры атомно-абсорбционные SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 55760 «Спектрометры атомно-абсорбционные SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59112-14, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------

Подлинник электронного документа, подписаююго ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому вьщан: Голубев Сергей Сергеевич Действителен: с 08,11.2016 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «7» декабря 2018 г. № 2609

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G

Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G (далее - спектрометры) предназначены для качественного и количественного элементного анализа жидких проб различного происхождения и состава.

Принцип действия спектрометров основан на использовании метода атомноабсорбционного спектрального анализа, заключающегося в спектрально - селективном поглощении излучения от источника света, проходящего через атомный пар (атомы элементов, находящиеся в возбужденном состоянии) исследуемой пробы. В качестве источника света используются лампы с полым катодом. Для превращения исследуемого вещества в атомный пар в спектрометрах используются следующие виды атомизаторов:

• - пламенный, в котором в зависимости от определяемого элемента используются типы пламени «воздух - ацетилен», «закись азота - ацетилен»;

• - электротермический, в котором атомизация образцов происходит путем нагрева пробы, помещенной в графитовую кювету, с помощью электрического тока;

• - гидридная приставка, используется для проведения селективного определения таких элементов, как Hg, As, Se, Sb, Те, Bi, Ge, Pb и Sn, образующих газообразные гидриды. Атомизация проходит путем разложения термически неустойчивых газообразных гидридов в кварцевой ячейки, нагреваемой электрическим током.

Спектрометры выпускаются в следующих модификациях SavantAA, SavantAA^, SavantAA Zeeman; SensAA, SensAA Dual, SensAA Dual G; XplorAA, XplorAA G, которые отличаются наличием в строении однолучевой и двухлучевой оптической схемы, с дейтериевым корректором фона либо корректором неселективного поглощения, основанном на эффекте Зеемана. Спектрометры могут оснащаться держателем ламп на 1, 2, 6 или 8 позиций. Многоламповые турели выполнены по револьверной схеме, и смена ламп производится автоматически поворотом турели. Управление спектрометрами, сбор и обработка данных производятся от встроенного IBM-совместимого компьютера для моделей серии SensAA и от внешнего IBM-совместимого компьютера для моделей серий SavantAA и XplorAA. Конструктивные особенности моделей спектрометров представлены в таблице 1.

Дополнительно со спектрометрами могут поставляться гидридная приставка HG3000, концентратор ртути МС3000, высокоскоростной автосемплер SDS720, программируемый автосемплер и авторазбавитель PS720.

Таблица 1 - Конструктивная особенность спектрометров

Общий вид спектрометров представлен на рисунках 1-3.

Схема пломбирования от несанкционированного доступа, обозначение место нанесения знака поверки представлены на рисунке 4.

Общий вид гидридной приставки HG 3000 представлен на рисунке 5.

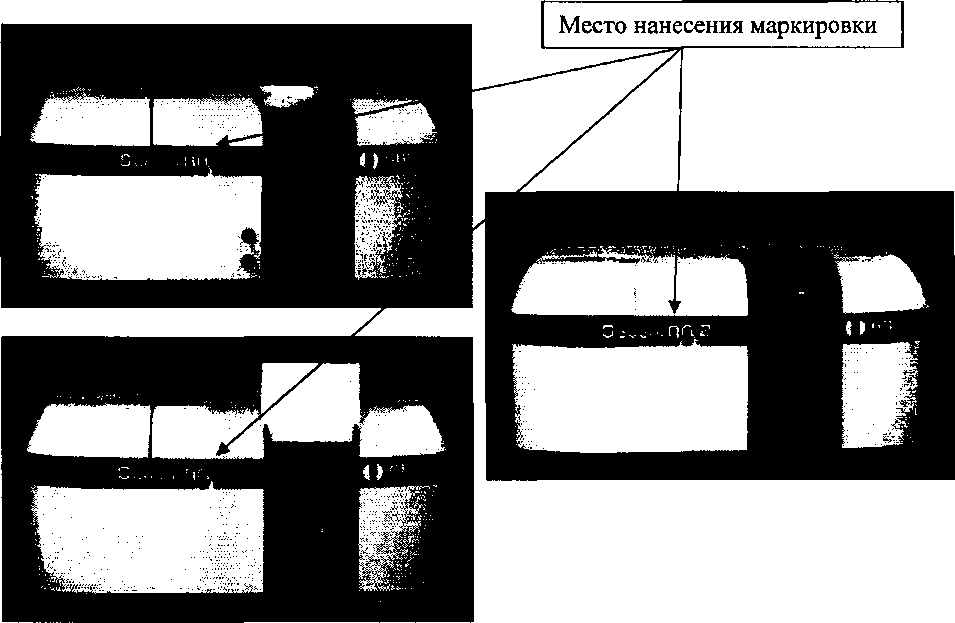

Рисунок 1 - Общий вид спектрометров моделей Savant A A, Savant АА^, Savant АА Zeeman с указанием мест нанесения маркировки

Место нанесения маркировки

Рисунок 2 - Общий вид спектрометров моделей SensAA, SensAA Dual, SensAA Dual G c указанием места нанесения маркировки

Место нанесения маркировки

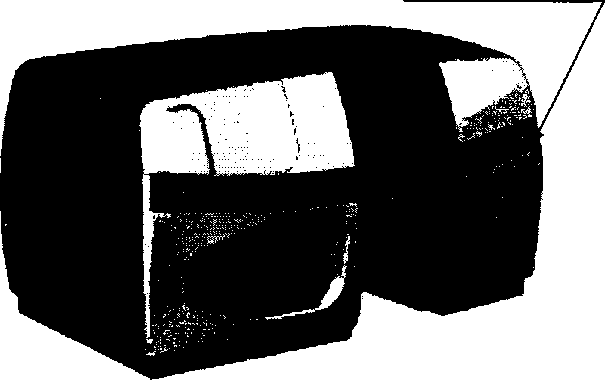

Рисунок 3 - Общий вид спектрометров моделей XplorAA, XplorAA G с указанием места нанесения маркировки

Места пломбирования

Рисунок 4 -Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака поверки

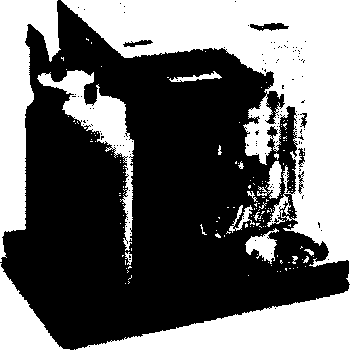

Рисунок 5 - Общий вид гидридной приставки HG 3000

Управление спектрометрами, обработка, отображение и хранение аналитической информации осуществляется через встроенный IBM-совместимый компьютер для моделей серии SensAA и от внешнего IBM-совместимого компьютера для моделей серий SavantAA и XplorAA, с помощью специального программного обеспечения GBC Savant версии 3.02.

Программное обеспечение GBC Savant содержит три основных уровня параметров. Первый уровень - это уровень Модулей (Метод, Образцы, Анализ, Результаты, Отчет и Прибор). Каждый модуль содержит параметры, которые могут отличаться в зависимости от установки прибора и могут быть сохранены как отдельные файлы. Файлы метода сохраняются как файлы с расширением .mth, сведения об образцах как файлы с расширением .sam, файлы анализа - .anl, результаты представлены как файлы с расширением /res, файл отчета имеет расширение .rpt, а сведения о приборе - .ins. К каждому из этих шести модулей можно обратиться с использованием значков, которые расположены на инструментальной панели в левой стороне экрана.

Второй уровень - это уровень свойств. Каждый модуль имеет свое меню свойств, к которому можно обратиться путем щелчка правой кнопки мыши. Параметры, которые содержатся в меню свойств, устанавливаются один раз перед проведением анализа и не могут быть изменены до его окончания.

Третий уровень - Панели состояния. Некоторые Панели состояния появляются как значения по умолчанию в программном обеспечении, а также можно создавать собственные панели Status Panels, использую соответствующие параметры, которые позволяют оптимизировать процесс анализа в пределах соответствующих модулей. Панели состояния в инструментальном модуле также часто содержат диагностические или сервисные параметры.

Программное обеспечение размещается в энергонезависимой памяти встроенного или внешнего IBM-совместимого компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Идентификационные данные программного обеспечения представлены в таблице 2.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные

Продолжение таблицы 2

Метрологические и технические характеристики

Таблица 3- Метрологические характеристики

Таблица 4 - Основные технологические характеристики

Продолжение таблицы 4

наносится на табличку, расположенную на задней панели спектрометров, методом шелкографии или фотохимическим методом и на титульный лист руководства или инструкции по эксплуатации печатным способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 128.Д4-13 с Изменением №1 «ГСИ, Спектрометры атомноабсорбционные моделей SavantAA, SavantAA£, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 апреля 2018 г.

Основные средства поверки:

Государственные стандартные образцы состава растворов ионов металлов Си (ГСО 7764-2000), Zn (ГСО 7770-2000), РЬ (ГСО 7778-2000), Hg (ГСО 7343-96), As (III) (ГСО 7344-96) (массовая концентрация ионов металлов Си, Zn, Pb, Hg составляет 1,0 мг/см³; As 0,1 мг/см³; погрешность определения концентрации элемента ±1% при доверительной вероятности Р=0,95).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.

Знак поверки наносится на корпус спектрометров (место нанесения указано на рисунке 4).

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XpIorAA, XplorAA G

ГОСТ P 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

Техническая документация «GBC Scientific Equipment, Pty», Австралия

«GBC Scientific Equipment, Pty», Австралия

Адрес: 2-4 Lakewood Boulevard, PO Box 1135, Braeside VIC 3195, Australia

Телефон: +61 3 9588 6666

Факс: +61 3 9588 6677

E-mail: gbc@gbcsci.com

Общество с ограниченной ответственностью «Неолаб» (ООО «Неолаб»)

ИНН 7734234326

Адрес: 119034, г. Москва, 1-й Обыденский пер. д. 10, оф. 2

Телефон: +7 (495) 626-30-76

Факс: +7 (495) 626-45-14

E-mail: sales@neolabllc.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33,

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
