МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 октября 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

₀₀₀^₀0_   2025 г. № ²¹_⁸

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Регистрационный № 94348-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые ОЗНА-МассПро (далее - расходомеры) предназначены для измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости.

Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры.

Для автоматической коррекции расхода и плотности в зависимости от изменения текущей температуры измеряемой среды в конструкции расходомера предусмотрен встроенный преобразователь температуры.

Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.

Вторичный преобразователь смонтирован на корпусе первичного преобразователя расхода.

Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Может быть изготовлен с фланцевым или резьбовым соединением.

Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

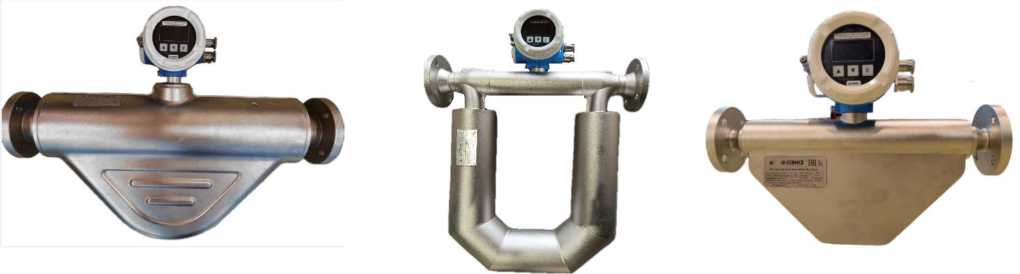

Общий вид расходомеров представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров

Цвет, габаритные размеры, способ монтажа (фланцевый или резьбовой) и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.

Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.

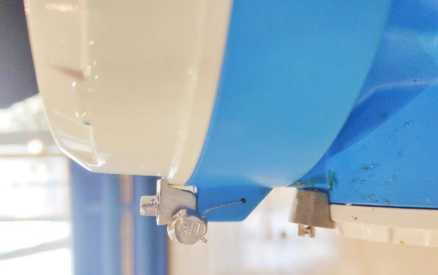

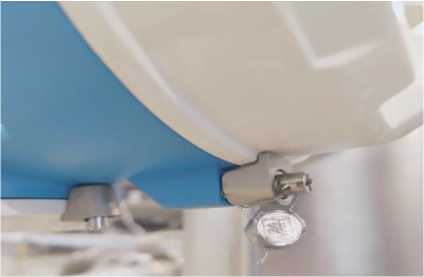

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

б)

Заводской номер расходомера наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Расходомер массовый ОЗНА-МассПро

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение расходомеров встроенное.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части программного обеспечения приводится в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расходомера, методом лазерной гравировки и в верхнем левом углу на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Описание и работа» документа РМ02.00.00.000 РЭ «Расходомер массовый ОЗНА-МассПро. Руководство по эксплуатации».

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 19.11.2024 № 2712 Об утверждении Государственной поверочной схемы для средств измерений температуры

Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности

БДМА.407281.028 ТУ Расходомеры массовые ОЗНА-МассПро. Технические условия

Акционерное общество «ОЗНА - Измерительные системы»

(АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Юридический адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60

Телефон: +7 (34767) 7-01-03

Web-сайт: www.ozna.ru

E-mail: ms@ozna.ru

Акционерное общество «ОЗНА - Измерительные системы»

(АО «ОЗНА-Измерительные системы»)

ИНН 0265037983

Адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60

Телефон: +7 (34767) 7-01-03

Web-сайт: www.ozna.ru

E-mail: ms@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592
