МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 февраля 2017 г.

Москва

О внесении изменений в описание типа на счетчики жидкости VA2301, VA2302

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Вега-прибор» от 21 декабря 2016 г. № 39 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на счетчики жидкости VA2301, VA2302, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55449-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от*«22» февраля 2017 г. № 359

Изменения в описание типа на счетчики жидкости VA2301, VA2302

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости VA23 01, VA23 02

Счетчики жидкости VA2301, VA2302 (далее - счетчики) предназначены для измерений объема и объемного расхода электропроводящих жидкостей в системах водоснабжения, системах учета технологических жидкостей и жидких продуктов.

Принцип действия счетчиков основан на том, что при протекании электропроводящей жидкости (далее - жидкость) с удельной электропроводимостью от 1 • 1 О*³ до 10 См/м перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока и расходу жидкости.

Счетчики имеют преобразователь расхода электромагнитный, исполнений ЕК или ЕК1, или ЕКТМ (далее - ПРЭ), и измерительно-вычислительный блок (далее - ВБ). В ПРЭ, монтируемом в трубопровод на фланцевом или резьбовом соединении, при помощи встроенных катушек индуктивности создается магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передается в ВБ, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально скорости и расходу жидкости. Внутренняя поверхность измерительного участка ПРЭ футеруется фторопластом.

Счетчики VA2301 имеют один ПРЭ, т.е. один канал измерения объема и объемного расхода жидкости.

Счетчики VA2302 имеют два ПРЭ и, соответственно, два отдельных независимых канала измерений объема и объемного расхода жидкости.

Данные результатов измерений и данные о настройках счетчика считываются с жидкокристаллического индикатора (далее - ЖКИ) или с монитора персонального компьютера (ПК), подключаемого через интерфейс к ВБ.

Счетчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы счетчика в режиме измерения объема жидкости.

В счетчиках, предназначенных для применения в пищевой промышленности, электроды и присоединительные фланцы выполняются из коррозионностойкого материала.

В состав счетчиков могут опционально входить датчики давления и температуры. При этом счетчик выполняет функции преобразователя величины сопротивления в значение температуры и величины входного тока в значение давления. Применяемые в составе счетчиков типы датчиков давления и температуры приведены в таблицах 1 и 2.

Счетчики обеспечивают выполнение следующих функций:

- измерение одного объемного расхода и объема жидкости (счетчики VA2301) или двух объемных расходов и объемов жидкости (счетчики VA2302), нарастающим итогом;

• - измерение массового расхода и массы воды по одному каналу (счетчики VA2301) или по двум каналам (счетчики VA2302), нарастающим итогом, при наличии соответствующих датчиков температуры (пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости не нормируются);

• - отображение результатов измерений на ЖКИ;

• - архивацию часовых и суточных результатов измерений в запоминающее устройство;

• - индикацию времени работы счетчика в режиме измерения объема жидкости;

• - измерение и индикацию значений давления в двух трубопроводах при наличии соответствующих датчиков давления;

• - измерение и индикацию значений температур теплоносителя при наличии соответствующих датчиков температур, значения температуры участвуют в определении массы протекающей в трубопроводе/трубопроводах);

• - выдачу результатов измерений объемного расхода и объема жидкости в виде частотного, импульсного, токового или цифрового выходных сигналов;

• - преобразование измеренных величин (объемный расход, температура, давление или постоянный ток) в выходной частотный сигнал или в выходной сигнал постоянного тока (что необходимо).

• - индикацию текущих года, месяца, числа и времени с указанием часов, минут, секунд;

• - архивацию нештатных ситуаций с указанием времени их возникновения и окончания в запоминающее устройство.

Индикация вышеперечисленных измеренных величин осуществляется на ЖКИ и на мониторе компьютера через интерфейс RS-232, RS-422 или RS-485.

Таблица 1 - Средства измерений давления и температуры в составе счетчиков

Счетчики имеют стандартный последовательный интерфейс RS232 (или по отдельному заказу RS422/RS485), через который можно считывать как текущие, так и статистические данные измеряемых параметров, а также данные о работе самого счетчика. Для переноса накопленных в памяти счетчиков статистических данных в компьютер (при нецелесообразности проведения стационарной линии связи) используется адаптер переноса данных AD2301 или AD2401 с интерфейсом RS232.

Максимальная длина линии связи между ПРЭ и ВБ не должна превышать 100 м.

ПРЭ имеют степень защиты IP65 или IP67, а ВБ имеют степень защиты IP65 по ГОСТ 14254-96.

Общий вид счетчиков с фланцевым и резьбовым присоединением приведены на рисунках 1-6.

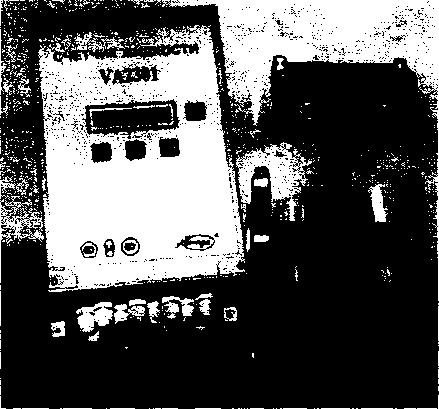

Рисунок 1. Счетчик VA2301 с фланцевым соединением

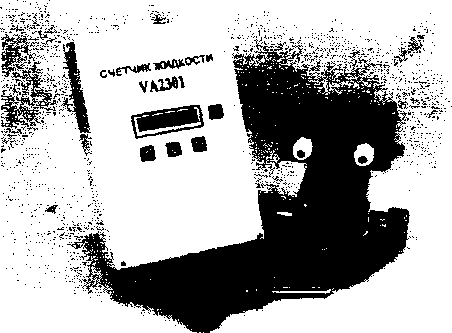

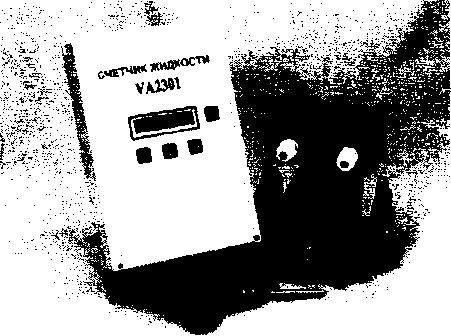

Рисунок 2. Счетчик VA2301 с резьбовым соединением

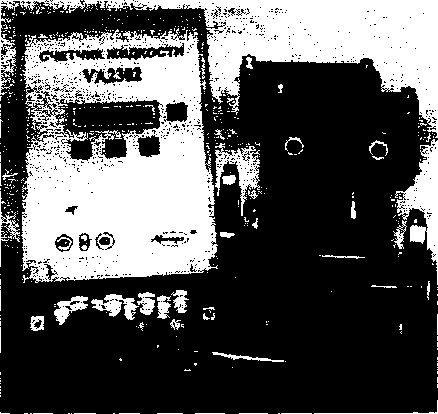

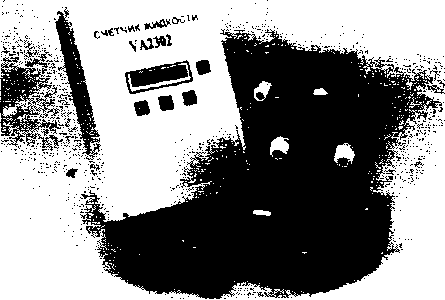

Рисунок 3. Счетчик VA2302 с фланцевым соединением

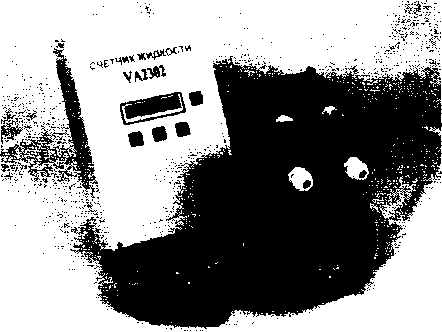

Рисунок 4. Счетчик VA2302 с резьбовым соединением

Рисунок 5. Счетчик VA2301 с фланцевым соединением (исполнение ЕК1)

Рисунок 6. Счетчик VA2302 с фланцевым соединением (исполнение ЕК1)

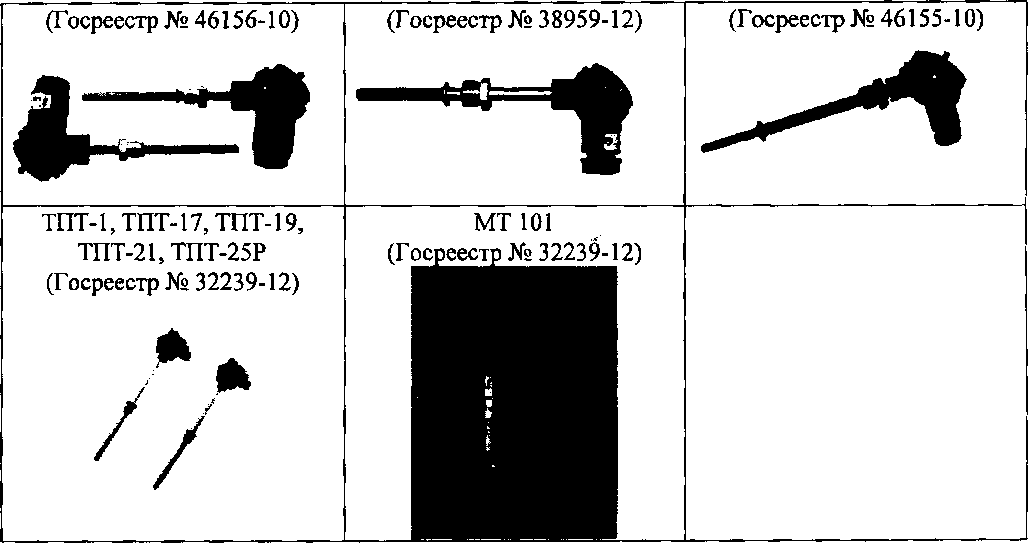

Фотографии общего вида датчиков температуры и давления приведены в таблице 2.

Места пломбировки, исключающей несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений счетчиков, показаны на рисунке 2.

Фланцевое подсоединение

Вариант

Резьбовое подсоединение

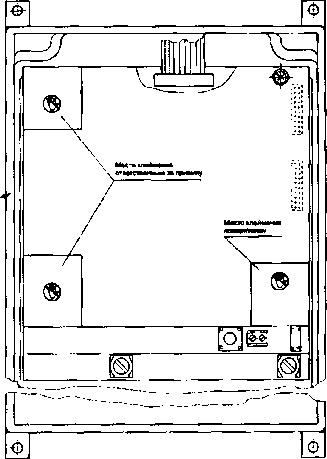

Рисунок 2 - Места нанесения пломб

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа датчиков температуры и давления.

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в ВБ.

Встроенное ПО устанавливается в ВБ на предприятии-изготовителе. Доступ к нему после установки имеет только предприятие-изготовитель с помощью специального оборудования.

Идентификационные данные ПО приведены в таблицах 3 и 4.

Таблица 3 - Идентификационные данные ПО VA2301

Таблица 4 - Идентификационные данные ПО VA2302-

Защита ПО счетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 5 - Метрологические характеристики

Таблица б - Основные технические характеристики

Таблица 7 - Наибольший

наносят краской на переднюю панель ВБ и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика.

Таблица 8 - Комплектность счетчиков, изготавливаемых AS «ASWEGA», г, Таллинн

Таблица 9 - Комплектность счетчиков, изготавливаемых ООО «Вега-прибор», г. Москва

Таблица 10 - Комплектность счетчиков, изготавливаемых ООО «АСВЕГА-Инжиниринг», г. Москва

осуществляется по документу ИАШБ.408841.007 И1 «Счетчики жидкости VA2301, VA2302. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 17.09.2013 г.

Основные средства поверки:

• - установка поверочная «ВЗЛЕТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объемный (массовый) расход воды от 0 до 5000 м³/ч, пределы допускаемой погрешности измерения расхода ± 0,15 %;

• - частотомер электронно-счетный 43-63/1, диапазон частот от 0,01 до 210⁸ Гц, относительная погрешность 6f = ±(|5₀|+|f_x-t_C4|‘^I), ^гД^е & - измеряемая частота, Гц; Sf - относительная погрешность опорного генератора (встроенного и внешнего); tc₄ - время счета частотомера, с;

• - миллиамперметр постоянного тока М2015, класс 0,2; диапазон измерения от 0,75 до 30 мА;

• - мегаомметр М4100/3, класс 1,0, 500 В;

• - вольтметр В7-34А, пределы допускаемой основной погрешности измерения постоянного напряжения ±[0,015+0,002 (Ukx/Ux - 1) ]% - на пределах 1; 10; 100; 1000 В, где Ukx - конечное значение предела измерения В, Ux - номинальное значение измеряемой величины В;

• - катушка электрического сопротивления измерительная Р331, класс 0,01;

• - вольтметр Э545, класс 0,5.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке или паспорт.

приведены в эксплуатационных документах.

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ЕЕ 10097265 ТТ 31-2013 Счетчики жидкости VA2301, VA2302. Технические условия

AS «ASWEGA», Республика Эстония

Адрес: Lastekodu 48, Tallinn, 10144, Estonia

Телефон: + 372 6 014 128, факс: +372 6 014 253

Общество с ограниченной ответственностью «Вега-прибор»

(ООО «Вега-прибор»)

ИНН 7720755174

Адрес: 111396, г. Москва, ул. Фрязевская, дом 10

Телефон: (495) 303-82-41, (499) 785-65-71

Факс: (495) 303-39-37, (499) 785-65-80

Общество с ограниченной ответственностью «АСВЕГА-Инжиниринг»

(ООО «АСВЕГА-Инжиниринг»)

ИНН 7720789342

Адрес: 111396, г. Москва, ул. Фрязевская, дом 10

Телефон: 903 114 41 89

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр. 8.

Тел.: (495) 491 78 12, (495) 491 86 55.

E-mail: sittek@mail.ru, kip-mce@nm.ru

Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
