№1209 от 20.05.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 559304
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1209 от 20.05.2024
20 мая 2024 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
1209
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания
прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
Заместитель Руководителя
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _^О » _^ая_____ 2О24 г. № _^09
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Вибростенды переносные |
серии ВСВ- 131М |
мод. ВСВ- 131 зав. № 989, мод. ВСВ-131ЕХ зав. № 987 |
26696-04 |
Раздел 9 «Методика поверки» руководств а по эксплуатац ии РЭ 4277-031 0020543501 |
МП 204/3-022024 |
28.02. 2024 |
Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»), г. Москва |
ФГБУ «ВНИИМС», г. Москва | |||
|
2. |
Уровнемеры радиоволновые |
«СЕНС УР1» |
СЕНС УР1-1П12-Фл.Е-1ОО-25- Р94НЖ-ЕХ- 6 зав. №42934; СЕНС УР1-1П12-Фл.Е-1ОО-25- Р94НЖ-ЕХ-5 зав. |
82464-21 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный |
МП 208 009-2021 |
МП 208-0092021 с изменением №1 |
12.03. 2024 |
Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный |
ФГБУ «ВНИИМС», г. Москва |
№42935;
СЕНС УР1-
1В12-Фл.Е-
100-25-
Р94НЖ-ЕХ-
10 зав.
№42936
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1209
Лист № 1
Всего листов 4
Регистрационный № 82464-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радиоволновые «СЕНС УР1»
Назначение средства измеренийУровнемеры радиоволновые «СЕНС УР1» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в цифровой кодированный сигнал.
Описание средства измеренийПо принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой среды и принимает отраженный от неё сигнал. Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой среды через измеренное расстояние.
Уровнемер состоит из корпуса и антенно-волноводной системы (далее по тексту -АВС), смонтированной на устройстве крепления. Внутри корпуса установлен блок электронный.
Варианты исполнения уровнемера отличаются:
-
- конструкцией корпуса (материалом, количеством и конструкцией кабельных вводов);
-
- конструкцией АВС;
-
- типом устройства крепления в резервуаре;
-
- наличием или отсутствием взрывозащиты.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
где:
СЕНС yPl-B-C-D-E-F-G-H-I,
В - код, определяющий материал корпуса;
С - код, определяющий количество и тип кабельных вводов;
D - код, определяющий вариант исполнения кабельного ввода;
Е - код, определяющий тип устройства крепления;
F - код, определяющий тип антенны (вариант исполнения АВС);
G - код, определяющий длину волноводного удлинителя;
H - код, определяющий исполнение уровнемера;
I - код, определяющий пределы основной допускаемой погрешности.
Примечание - Коды вариантов исполнения по умолчанию не указываются.
Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения уровнемера конструкция корпуса, АВС, устройства крепления может отличаться от представленной на рисунке 1.
Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

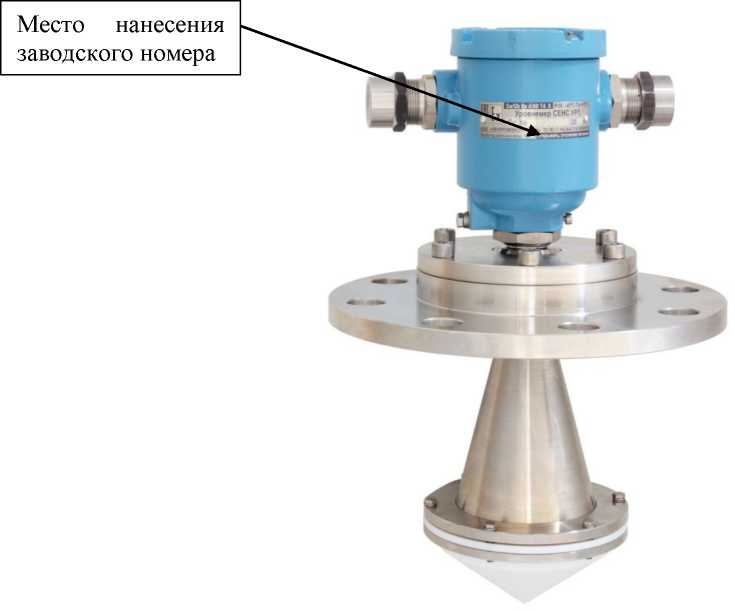

Рисунок 1 - Общий вид уровнемера
Пломбирование уровнемеров не предусмотрено.
Программное обеспечениеУровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО* |
не ниже AD04 |
|
Цифровой идентификатор ПО |
- |
|
* - последний символ в номере версии сменяется по шестнадцатеричной системе счисления. | |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальное измеряемое уровнемером расстояние, м* |
20 |
|
Пределы допускаемой основной погрешности измерений уровня Л, мм** |
±2, ±3, ±4, ±5, ±6, ±10 |
|
Вариация показаний уровня контролируемой (измеряемой) среды |
< Л |
|
Пределы допускаемой дополнительной температурной погрешности измерений уровня на каждые 10 °С изменения температуры окружающего воздуха |
Д ± — 2 |
|
* - минимальное измеряемое расстояние в зависимости от антенно-волноводной системы и длины волноводного удлинителя уровнемера может быть в пределах от 0,4 до 4,4 м. ** - по заказу. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающей среды, °С |
от -40 до +70 |
|
Диапазон температур контролируемой (измеряемой) среды *, °С |
от -50 до +190 |
|
Напряжение питания постоянного тока, В |
от 8 до 36 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99 |
М6 |
|
Масса уровнемера, кг, не более |
17 |
|
Степень защиты от проникновения пыли, посторонних тел и воды |
IP66 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Маркировка взрывозащиты ** |
Ga/Gb Ex d IIB T4 X, 0/1 Ex db IIB T6 T3 Ga/Gb X |
|
* - конкретное значение определяется заказом. ** - для взрывозащищенного варианта исполнения. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радиоволновой «СЕНС УР1» |
СЕНС.407629.004 |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Паспорт |
СЕНС.407629.004ПС |
1 экз. |
|
Руководство по эксплуатации |
СЕНС.407629.004РЭ |
1 экз.* |
|
* - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика. | ||
приведены в разделах «Описание и работа» и «Использование по назначению» руководства по эксплуатации уровнемера.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
Телефон/факс: (8412) 65-21-00
Web-caйт: http//:www.nppsensor.ru
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
E-mail: info@nppsensor.ru
Телефон/факс: (8412) 65-21-00
Web-сайт: http//:www.nppsensor.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: http://www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1209
Лист № 1
Всего листов 7
Регистрационный № 26696-04
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибростенды переносные серии ВСВ-131М
Назначение средства измеренийВибростенды переносные серии ВСВ-131М (далее вибростенды) предназначены для измерения и воспроизведения колебаний заданного размаха виброперемещения, среднего квадратического значения виброскорости и амплитуды виброускорения задаваемой частоты и используются для поверки и/или калибровки вибропреобразователей, а так же аппаратуры виброконтроля.
Описание средства измеренийПринцип действия вибростендов основан на возбуждении механических колебаний подвижной катушки, находящейся в постоянном магнитном поле, при прохождении через нее переменного электрического тока.
Вибростенды состоят из вибростола, электродинамического возбудителя механических колебаний, измерительного вибропреобразователя, генератора, усилителя мощности и блока измерений. Корпус электродинамического возбудителя колебаний крепится к основанию вибростенда через подвесную систему. Возбуждение колебаний осуществляется от встроенного генератора, вырабатывающего выходной сигнал с тремя фиксированными частотами (45, 64 и 79,6 Гц). Выходной сигнал генератора через усилитель мощности поступает на подвижную катушку. На вибростоле электродинамического возбудителя установлен вибропреобразователь, вырабатывающий электрический сигнал, пропорциональный виброускорению. Сигнал от вибропреобразователя поступает на вход блока измерений, по цифровому индикаторному устройству которого производится отсчет параметров воспроизводимых механических колебаний (размах виброперемещения, среднее квадратическое значение виброскорости, амплитудное значение виброускорения и частота вибрации).
На блоке измерений расположены органу управления выбором вида измеряемого параметра вибрации и пределов измерения.
Вибростенды ВСВ-131М выпускаются в двух исполнениях - стандартное исполнение ВСВ-131, электропитание которого осуществляется от сети напряжением 220 В, частотой 50 Гц, которого
и взрывозащищенное исполнение ВСВ-131 Ex, электропитание питание осуществляется от съемной аккумуляторной батареи напряжением 12 В.
Вибростенды исполнения ВСВ-131 Ех имеют маркировку «1Е\ ib s ИВ применяются во взрывоопасных зонах помещений и наружных установок присвоенной Ех маркировке.
Т5 Gb» и согласно
Вид передней панели вибростенда переносного исполнения ВСВ-131 приведен на рисунке 1. Вид задней панели вибростенда переносного исполнения ВСВ-131 приведен на рисунке 2. Вид передней панели вибростенда переносного исполнения ВСВ-131 Ex и съемной аккумуляторной батареи приведен на рисунке 3. Вид задней панели вибростенда переносного исполнения ВСВ-131 Ех и съемной аккумуляторной батареи приведен на рисунке 4. Опломбирование от несанкционированного доступа вибростенда переносного серии ВСВ-131М не предусмотрено.
Заводской номер наносятся на маркировочную табличку передней панели вибростенда переносного серии ВСВ-131М методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
5
Индикатор уровня вибрации
Вибростол
8
4
7
6
Контроль тока нагрузки
3
Место нанесения заводского номера и знака утверждения типа
2,3 - грубая и точная установка уровня вибрации;
-
4 - кнопки выбора частоты вибрации;
-
5 - кнопка переключения пределов измерения;
7, 6 - линейный выход и выход синхронизации;
-
8 - кнопки выбора измеряемого параметра вибрации

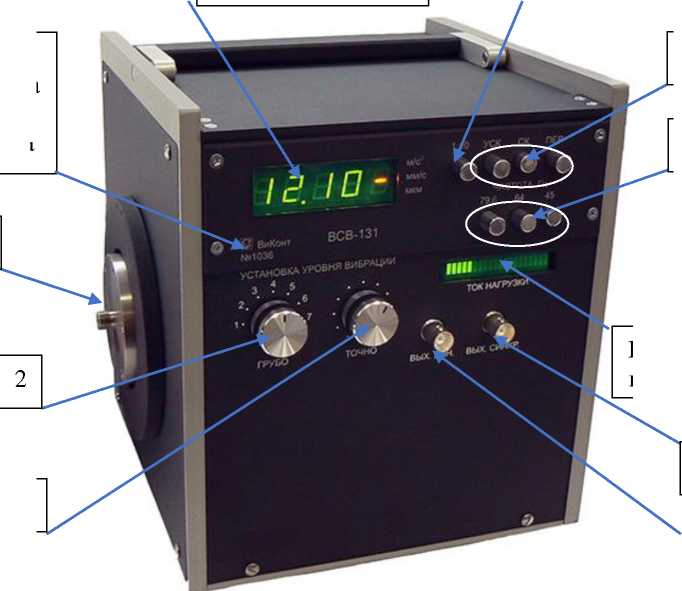

Рисунок 1 - Вид передней панели вибростенда переносного исполнения ВСВ-131
1
Отверстия для установки арретира
Разъем подключения кабеля питания
-
I - тумблер включения питания;
-
9 - линейный выход внутреннего генератора;
-
10 - вход внешнего генератора;
-
II - тумблер выбора источника возбуждения (внутренний или внешний)
-
12 - клемма заземления.

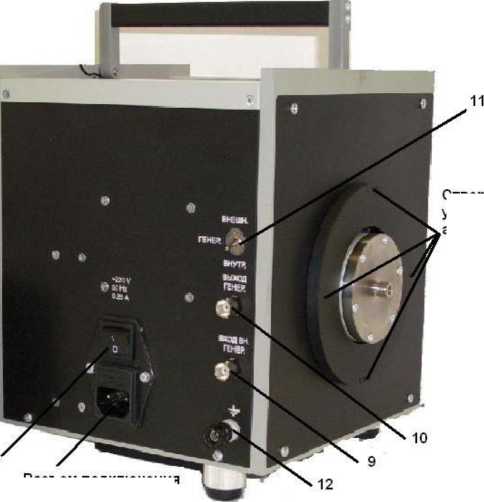

Рисунок 2 - Вид задней панели вибростенда переносного исполнения ВСВ-131
утверждения типа
Место нанесения заводского номера и знака
Аккумуляторная батарея
Рисунок 3 - Вид передней панели вибростенда переносного исполнения ВСВ-131 Ex и съемной аккумуляторной батареи
|
/г 10- |
о |
Q |
|
..... . 6C8-I31 Ех ■к,. |
0 в | |
|
3 f Л . • - |
11Ш roKHArTV*" | |

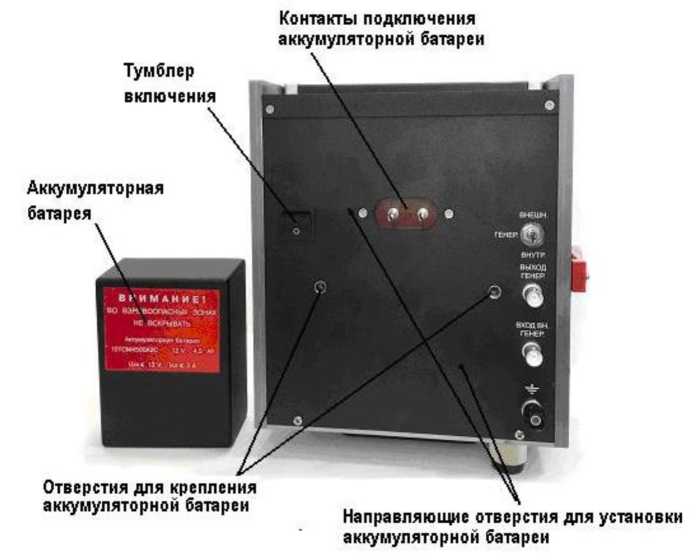

Рисунок 4 - Вид задней панели вибростенда переносного исполнения ВСВ-131 Ex и съемной аккумуляторной батареи
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Частоты измерений и воспроизведений вибрации, Г ц |
45; 64; 79,6 |
|
Диапазоны измерений и воспроизведений амплитуды виброускорения при массе нагрузки до 1 кг, м/с2:
|
от 0,2 до 10 от 0,3 до 10 от 0,3 до 10 |
|
Диапазоны измерений и воспроизведений амплитуды виброускорения при массе нагрузки до 100 г, м/с2:
|
от 0,2 до 20 от 0,3 до 40 от 0,3 до 25 |
|
Диапазоны измерений и воспроизведений среднего квадратического значения виброскорости при массе нагрузки до 1 кг, мм/с:
|
от 2 до 25 от 1 до 17,6 от 0,5 до 14,14 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и воспроизведений среднего квадратического значения виброскорости при массе нагрузки до 100 г, мм/с: - на частоте 45 Гц |
от 2 до 35 |
|
- на частоте 64 Гц |
от 1 до 60 |
|
- на частоте 79,6 Гц |
от 0,5 до 40 |
|
Диапазоны измерений и воспроизведений размаха виброперемещения при массе нагрузки до 1 кг, мкм: - на частоте 45 Гц |
от 20 до 250 |
|
- на частоте 64 Гц |
от 10 до 125 |
|
- на частоте 79,6 Гц |
от 5 до 80 |
|
Диапазоны измерений и воспроизведений размаха виброперемещения при массе нагрузки до 100 г, мкм: - на частоте 45 Гц |
от 20 до 400 |
|
- на частоте 64 Гц |
от 10 до 400 |
|
- на частоте 79,6 Гц |
от 5 до 200 |
|
Пределы допускаемой основной абсолютной погрешности |
+ О,2 |
|
измерений и воспроизведений частоты вибрации, Г ц | |
|
Пределы допускаемой основной относительной погрешности измерений и воспроизведений амплитуды виброускорения, %: - в диапазоне св. 0,2 до 1 м/с2:
|
+ 7 |
|
- в диапазоне св. 1 м/с2 до 10 м/с2 (при массе нагрузки до 1 кг) и до |
+ 8 |
|
20 м/с2 (при массе нагрузки до 100 г): - на частоте 45 Гц |
+ 2 |
|
- на остальных частотах |
+ 3 |
|
Пределы допускаемой основной относительной погрешности измерений и воспроизведений СКЗ виброскорости и размаха виброперемещения, %: на базовой частоте (45 Гц); |
+ 2 |
|
- на остальных частотах |
+ 3 |
|
Коэффициент нелинейных искажений при максимальном значении виброускорения, % |
1,0 |
|
Относительный коэффициент поперечных колебаний вибростола (по виброускорению), % - на базовой частоте 45 Гц; |
2,О |
|
- на остальных частотах |
5,0 |
|
Пределы допускаемой дополнительной относительная погрешность измерений и воспроизведений параметров вибрации, вызванной изменением температуры окружающей среды от |
0,1 |
|
нормальных условий измерений в диапазоне рабочих температур, %/°С |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание вибростенда:
|
(220±22)/(50±1) 12 |
|
Нормальные условия измерений:
|
от +15 до +25 от 40 до 80 от 84 до 106,7 |
|
Условия эксплуатации:
|
от +10 до +35 60 + 20 от 84 до 106,7 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Габаритные размеры (без аккумуляторной батареи), мм, не более |
240х235х29О |
|
Масса (без аккумуляторной батареи), кг, не более |
16 |
|
Аккумуляторная батарея 10ТСМ4500А2СК:
|
Ni-MH 125х120х80 1,5 |
наносится на титульный лист формуляра типографским способом и на табличку, прикрепляемую к передней стенке вибростенда, методом гравировки.
Комплектность средства измерений
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Вибростенд переносной серии |
ВСВ-131М |
1 |
|
Блок аккумуляторный (при поставке ВСВ-131 Ех) |
2 | |
|
Зарядное устройство (при поставке ВСВ-131 Ех) |
ЗУ-131 |
1 |
|
Транспортировочный кофр |
1 | |
|
Руководство по эксплуатации |
ВТПР.441161.020 РЭ |
1 |
|
Формуляр |
ВТПР.441161.020 ФО |
1 |
|
Методика поверки |
1 | |
|
Скоба арретира (установлена) |
1 | |
|
Гайка арретира (установлена) |
1 | |
|
Шнур сетевой (при поставке ВСВ-131) |
1 |
приведены в руководстве по эксплуатации ВТПР.441161.020 РЭ «Вибростенды переносные серии ВСВ-131М» разделе 5 «Устройство и принцип работы».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ВТПР.441161.020 ТУ «Вибростенд переносной серии ВК-131М. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)
ИНН 7726553463
Адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2
Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Web-сайт: www.vicont.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
