Москва

01 марта 2024 г.

До 582

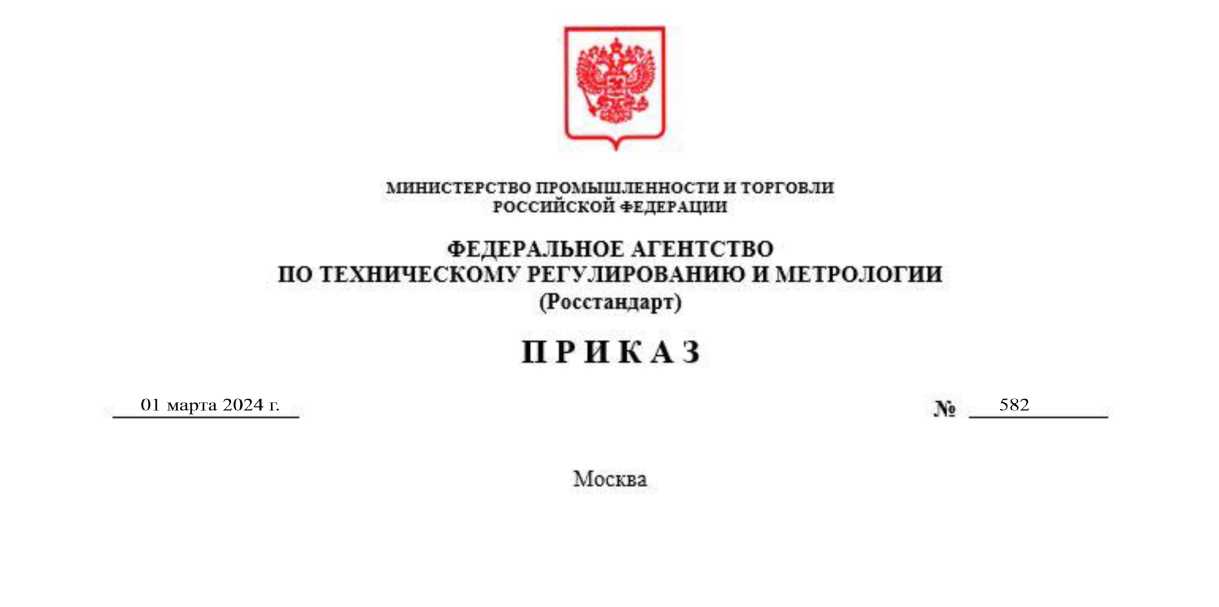

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 10 июля 2023 г. № 1436 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 2 приложения к приказу от 10 июля 2023 г. № 1436 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» марта 2024 г. № 582

Лист № 1

Регистрационный № 60183-15                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные МЛ

Весы лабораторные МЛ (далее - весы) предназначены для статического определения массы веществ и материалов.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы могут оснащаться ветрозащитной витриной.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от аккумуляторной батареи и/или адаптера сетевого питания.

Примеры общего вида весов представлены на рисунках 1 - 3, схемы пломбировки на рисунке 4.

МЛ 0,2-I В1Ж (0,001; D=90) МЛ 0,3-II В1ЖА (0,01;D=90) (d=0,0001) (d=0,001)

МЛ 0,3-II В1ДА(0,01^=90)

(d=0,001)

МЛ 0,6-II ВДА (0,01;D=116)

(d=0,01)

МЛ 0,2-П В1ЖА(0,01^=116)

(d=0,001)

МЛ 0,11-II В1ЖА(0,01^=116)

(d=0,001)

МЛ 2-II В1ЖА(0,01;170х173)

(d=0,01)

МЛ 0,11-II ВЖА(0,01; D=84) (d=0,001)

МЛ 1-II ВЖА(0,01^=120)

(d=0,01)

МЛ 0,6-I В 1ДА(0,01;D=116)

(d=0,001)

МЛ 60-I В1ЖА(1;300х300)

(d=0,1)

МЛ 0,6-П ВЖА(0,01^=116)(а=0,01)

МЛ 6-II В1ЖА(0,1;185х 185)   МЛ 0,2-1 В1Ж(0,001;D=90) МЛ 2-V В1ЖА(0,1;175х 175)

(d=0,1) (d=0,0001) (d=0,01)

1

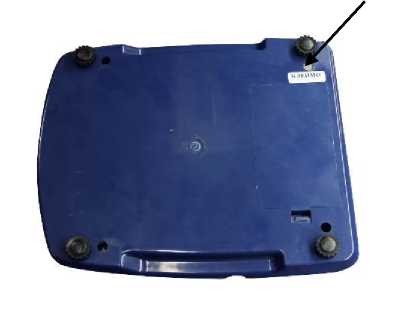

Рисунок 4 - Схема пломбировки весов (примеры) (1 - мастичная пломба с нанесением изображения знака поверки или пломба в виде разрушаемой наклейки)

Рисунок 3 - Общий вид весов (примеры)

1

Весы выпускаются в 48 (сорока восьми) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2, 3), в том числе цветом корпуса, набором и расположением функциональных клавиш (клавиатуры оператора), а также исполнением ГПУ и имеют следующие обозначения:

МЛ [1]-[2] [3][4][5][6]([7];[8])(d=[9]),

где, МЛ - обозначение типа весов;

• 1 - значение максимальной нагрузки (Мах), кг: 0,11; 0,15; 0,2; 0,3; 0,5; 0,6; 1; 1,5; 2; 3; 5; 6; 8; 10; 20; 30; 60; 150;

• 2 - условное обозначение семейства весов в соответствии с принятой на предприятии изготовителя системой обозначений: I; II; III; IV; V; VI; VII; VIII;

• 3 - условное обозначение изготовителя в соответствии с принятой на предприятии системой обозначений: В;

• 4 - условное обозначение наличия вторичного дисплея:

• - 1 - модификации с одним дисплеем;

• - индекс отсутствует для модификаций, оснащенных вторичным дисплеем;

• 5 - условное обозначение типа дисплея:

Ж - жидкокристаллический;

Д - светодиодный;

• 6 - условное обозначение наличия аккумуляторной батареи:

• - А - модификации, оснащенные встроенной батареей;

• - индекс отсутствует для модификаций без встроенной батареи;

• 7 - значение поверочного интервала, г: 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2;

• 8 - значение габаритных размеров грузоприемной платформы весов, мм, из диапазона значений:

• - диаметр (80 - 180) мм для исполнений с круглой платформой;

• - длина (120 - 500) мм х ширина (120 - 500) мм для исполнений с прямоугольной платформой;

• 9 - значение цены деления (шкалы), г: 0,0001; 0,0005; 0,001; 0,005; 0,002; 0,01; 0,02; 0,05; 0,1; 0,2.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - устройство выбора единиц измерений (2.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения.

Маркировочная табличка (обязательная маркировка) весов выполнена в виде наклейки, разрушаемой при снятии, нанесена на боковую сторону корпуса весов и содержит следующие основные данные, нанесенные типографским методом:

• - наименование изготовителя;

• - обозначение типа и модификации весов;

• - знак утверждения типа;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - действительная цена деления (d);

• - особый диапазон температур (+15 / +25 °C);

• - дата изготовления;

• - заводской (серийный) номер (буквенно-цифровое обозначение, состоящее из арабских цифр и/или букв латинского алфавита).

На корпус весов дополнительно может наноситься торговое наименование весов (например, Ньютон, Ньютон-1).

Рисунок 5 - Маркировочная табличка весов (пример)

Знак поверки может наноситься на лицевую панель весов в виде наклейки.

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний».

Таблица 1 - Идентификационные данные ПО

Модификации весов, значение класса точности (КТ) по ГОСТ OIML R 76-1-2011, максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (шкалы) (d), числа поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

П Продолжение Таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в п. 2 «Порядок работы» документа МЛ.427460 9.033 РЭ «Весы лабораторные МЛ. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-025-56692889-2014 «Весы лабораторные МЛ. Технические условия».

Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»)

ИНН 7706235166

Адрес: 141730, Московская обл., г. Лобня, ул. Железнодорожная, д.10, помещ. №1 Тел./факс: +7 (495) 988-52-88

Web-сайт: www.middle.ru

E-mail: middle@middle.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
