ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Преобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С
Назначение средства измеренийПреобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С предназначены для линейного преобразования частоты переменного тока в унифицированные выходные сигналы постоянного тока.
Описание средства измеренийПреобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С (далее - преобразователи) применяются в системах автоматического регулирования и управления объектов электроэнергетики.
Преобразователи относятся к устройствам с цифровой обработкой сигналов, выполнены на базе микроконтроллера. Работа преобразователей основана на измерении периода входного напряжения с последующим преобразованием в результат, пропорциональный частоте. Информацию несет среднее значение выходного сигнала. Входная и выходная цепи гальванически развязаны.
Преобразователи обеспечивают работу в любом из шести диапазонов измерения частоты. Выбор диапазона измерения осуществляется установкой внешних перемычек или дистанционно.
Преобразователь изготовляют следующих вариантов:
1 - с номинальным напряжением измеряемой цепи 100 В;
2 - с номинальным напряжением измеряемой цепи 220 В.
Преобразователи выполнены как щитовые приборы и могут устанавливаться в закрытых измерительных стойках или щитах управления на рейку монтажную ТН-35-7,5 ГОСТ Р МЭК 60715-2003 или непосредственно на панель.

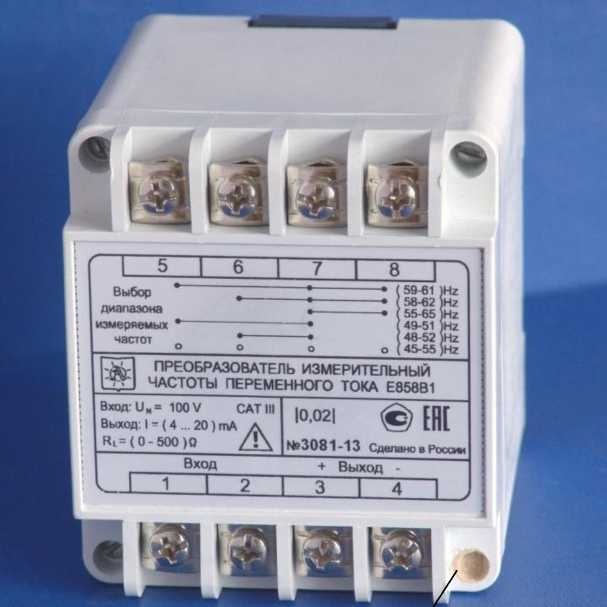

Фотография общего вида преобразователя с указанием места пломбировки приведена на рисунке 1.
Выход
Ю.021
59-61 Hz 58-62 Hz 55-65 Hz
49-51 Hz
48-52 Hz
45-55 Hz
■Afc ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА Е858В1
Вход:и„= 100 V CAT III In 02|
Выход: I = ( 4 ... 20) mA л ' 1
Rt-( 0 - 500)0 /!\ №3081-13
Место пломбировки
Рисунок 1 - Фотография общего вида
Программное обеспечениеИдентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентиф |
икационные данные метрологически значимого ПО | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Модуль программный FT |
7 |
1.3 |
0х9С03 |
CRC16 |
Примечание - При эксплуатации преобразователя контрольная сумма программного кода по алгоритму CRC16 проверяется автоматически.
Метрологически значимое встроенное ПО, к которому относится программный модуль, хранится в ПЗУ микроконтроллера преобразователя и защищено от записи и считывания, оно может быть установлено и проверено только изготовителем с использованием специальных программно-аппаратных средств.
Внешний интерфейс связи отсутствует.
Доступ к технологическому разъему, находящемуся внутри корпуса преобразователя, с целью преднамеренного изменения ПО невозможен без нарушения пломбы и вскрытия корпуса преобразователя.
Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.
Уровень защиты встроенного программного обеспечения соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристикиОсновные метрологические характеристики приведены в таблице 2.
Таблица 2
Тип, вариант |
Номинальное напряжение измеряемой цепи, В |
Диапазон измерения частоты, Гц |
Диапазон изменения выходного тока, мА |
Диапазон изменения сопротивления нагрузки, Ом |
Е858А1 |
100 |
49 - 51 48 - 52 45 - 55 59 - 61 58 - 62 55 - 65 |
0 - 5 |
0 - 3000 |
Е858А2 |
220 | |||
Е858В1 |
100 |
4 - 20 |
0 - 500 | |
Е858В2 |
220 | |||
Е858С1 |
100 |
0 - 20 |
0 - 500 | |
Е858С2 |
220 |
Пределы допускаемой основной приведенной погрешности ± 0,02 %
За нормирующее значение принимается конечное значение диапазона измерения частоты входного сигнала.
Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин, приведены в таблице 3.
Таблица 3
Наименование и размерность влияющей величины |
Значение влияющей величины |
Пределы допускаемых значений дополнительной погрешности, % нормирующего значения |
Температура окружающего воздуха, °С |
От минус 40 до 60 |
± 0,02 на каждые 10 °С |
Относительная влажность воздуха, % - при температуре 20 °С |
95 |
± 0,02 |
- при температуре 35 °С |
95 |
± 0,04 |
Внешнее переменное магнитное поле частоты от 45до 65 Гц напряженностью, А/м |
400 |
± 0,04 |
Продолжение таблицы 3
Наименование и размерность влияющей величины |
Значение влияющей величины |
Пределы допускаемых значений дополнительной погрешности, % нормирующего значения |
Напряжение входного сигнала, В Е858А1, Е858В1, Е858С1 |
85 - 115 |
± 0,01 |
Е858А2, Е858В2, Е858С2 |
187 - 253 |
± 0,01 |
Амплитуда пульсаций выходного сигнала, %, не более
Время установления выходного сигнала, с, не более
Мощность, потребляемая преобразователем, В-А, не более
Габаритные размеры, мм .......................................................................... 70х80х77
Степень защиты оболочки IP20 по ГОСТ 14254-96
Требования безопасности по ГОСТ 12.2.091-2012. Категория измерений III. Степень загрязнения 2. Тип изоляции - основная.
Требования помехоустойчивости по нормам для оборудования, предназначенного для применения в промышленных зонах, в соответствии с ГОСТ Р 51522.1-2011.
Требования по ограничению эмиссии электромагнитных помех по нормам для оборудования класса А группы 1 ГОСТ Р 51318.11-2006.
Знак утверждения типаЗнак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.
Комплектность средства измеренийВ комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), руководство по эксплуатации (1 экз.), упаковка индивидуальная (1 шт.), фиксатор (1 шт.).
Сведения о методиках (методах) измеренийприведены в п.2.3 документа 49501860.3.006РЭ «Преобразователь измерительный частоты переменного тока Е858. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;
ТУ 4227-010-4951860-2004. Преобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С. Технические условия.
