Виброустановки поверочные DVC-500

Виброустановки поверочные DVC-500 (далее виброустановки) предназначены для формирования испытательных сигналов вибрации заданной формы, амплитуды и частоты, для измерений параметров вибрации, а также для выполнения поверки/калибровки поверочных виброустановок 2 разряда и рабочих средств измерений вибрации методом прямых измерений, методом замещения и методом непосредственного сличения.

Принцип действия виброустановки основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.

Виброустановка является рабочим эталоном 1 разряда в соответствии с ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10’¹ до 240⁴Гц» и использует метод сравнения с эталонным вибропреобразователем.

Виброустановка включает средства формирования и воспроизведения сигнала вибрации; средства задания и измерения параметров вибрации.

К средствам формирования и воспроизведения сигнала вибрации относятся вибростенды и усилители мощности. К средствам задания и измерения параметров вибрации относятся эталонные вибропреобразователи с выходом по заряду или напряжению, контроллер вибрации с программным обеспечением.

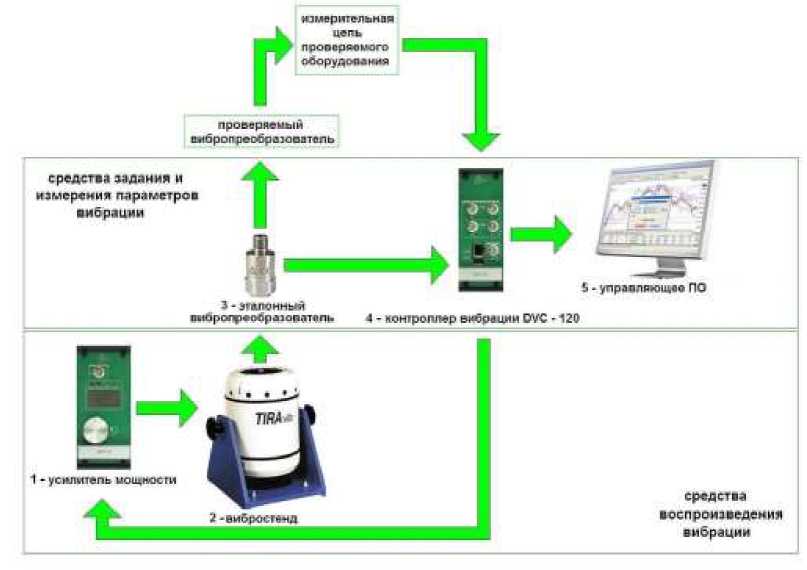

Структурная схема виброустановки поверочной DVC-500 представлена на рисунке 1.

Рисунок 1 - Структурная схема виброустановки поверочной DVC-500

В виброустановке используются вибростенды следующих типов: S50009 (TIRA), S50018 (TIRA), S51110 (TIRA), S51120 (TIRA), S51120-C (TIRA), S52110 (TIRA); S52120 (TIRA); S51140 (TIRA); S51110-C (TIRA); S51110-AC (TIRA); 4808 (Bruel&Kj»r); 4809 (Bruel&Kjsr); 4810 (Bruel&Kjsr); 4801 с вибростолом 4813/4815 (Bruel&Kjsr); 4805 с вибростолом 4813/4815 (Bruel&Kjsr); V406 (LDS); V450 (LDS); APS 113-AB (SPEKTRA); APS 113-AB-LA (SPEKTRA); APS 500 (SPEKTRA); APS 129 (SPEKTRA); SE-09 (SPEKTRA); SE-10 (SPEKTRA); ET-126B (Labworks); ET-126HF (Labworks); ET-139 (Labworks) и ET- 140 (Labworks), которые отличаются диапазонами воспроизводимой вибрации.

Усилители мощности усиливают задаваемые испытательные сигналы, поступающие от контроллера, и передают их на вибростенд. В зависимости от требуемой выходной мощности усилителя используются усилители мощности SPA-110-500 (Технекон); SPA-110-1800 (Технекон); ВАА 120 (TIRA); ВАА-500 (TIRA); ВАА-1000 (TIRA), SPA-110-900 (Технекон) и SPA-110-1200 (Технекон).

Эталонные вибропреобразователи представляют собой акселерометры с выходом по заряду или напряжению, которые являются преобразователями инерционного типа, использующими прямой пьезоэлектрический эффект. Акселерометры с выходом по заряду 8305 (Bruel&Kjsr); 4371 (Bruel&Kjsr); 4393 (Bruel&Kjsr) и 4344 (Bruel&Kjsr) могут использоваться совместно с усилителями заряда 2635 (Bruel&Kjsr); 2626 (Bruel&Kjsr); 2525 (Bruel&Kjsr) и УС-14 (Технекон). Акселерометры 301А11 (PCB Piezotronics); 393В04 (PCB Piezotronics); 355В03 (PCB Piezotronics); 355В12 (PCB Piezotronics); 352А60 (PCB Piezotronics); 353В17 (PCB Piezotronics) и 4575-D (Bruel&Kjsr) имеют выход по напряжению. Акселерометры отличаются коэффициентами преобразования и диапазонами рабочих частот.

Контроллер вибрации DVC-120 (Технекон) представляет собой многофункциональное устройство, служащее для формирования испытательных сигналов разной формы и измерения сигналов вибрации. Управление контроллером вибрации DVC-120 осуществляется при помощи программного обеспечения (ПО «DVC-120»), устанавливаемого на ПК.

Программное обеспечение служит для управления контроллером.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:

• -    отсутствует физический доступ к носителю информации;

• -    отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;

• -   СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

наносится на маркировочной этикетке на корпусе виброустановки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу КЕДР.402248.003 МП «Виброустановка поверочная DVC-500. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 августа 2014 года.

Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012, вибропреобразователь АР2038 (регистрационный номер 50840-12); генератор сигналов низкочастотный измерительный типа Г3-122 (регистрационный номер 10237-85); мультиметр цифровой Agilent 34401A (регистрационный номер 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10^-1 до 2П0⁴ Гц».

Технические условия ТУ 4381-041-18579242-14.

Общество с ограниченной ответственностью «Торговый дом «Технекон»

(ООО «ТД «Технекон»)

ИНН 7701336185

Адрес:117418, г. Москва, улица Новочеремушкинская, дом 63, корпус 2, эт. 2, пом. XV, ком. 2

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
